大跨度曲面网格穹顶结构三维设计

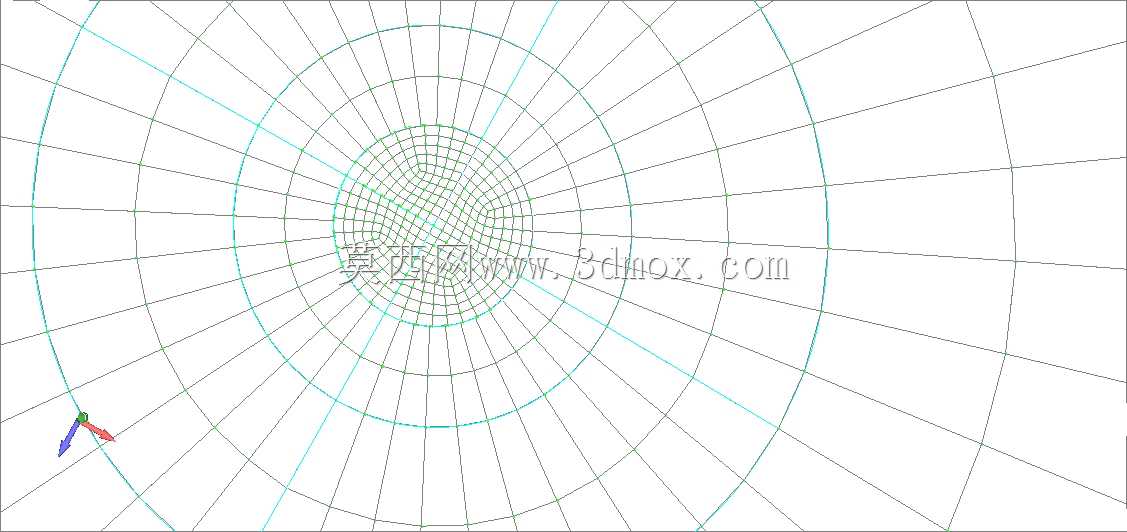

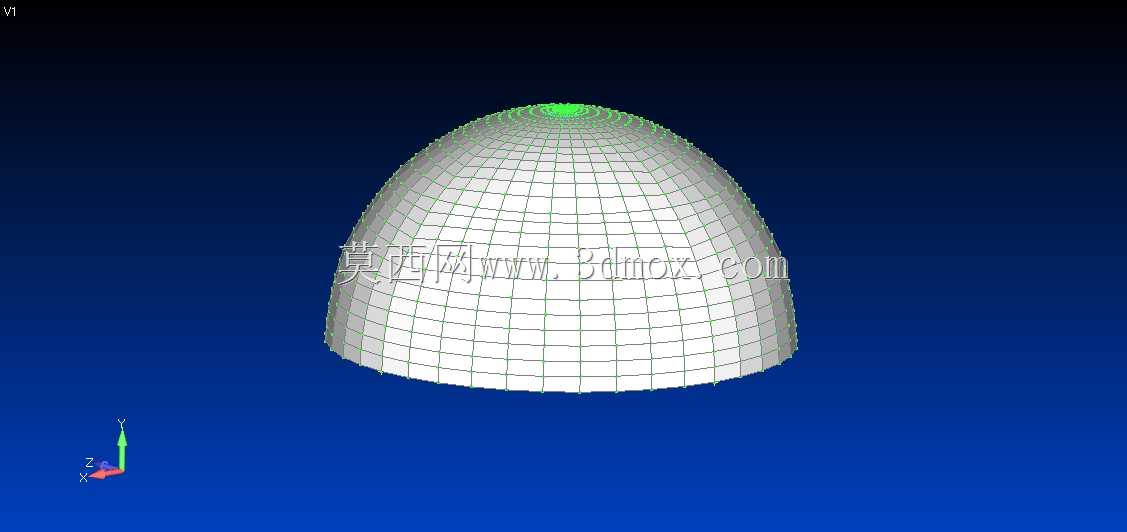

　　这类网状穹顶结构多应用于大型公共场馆顶盖、工业储料仓封闭罩、大跨度通讯信号罩体等场景，核心作用是在最小耗材占比下实现大跨度无柱空间覆盖，同时兼顾曲面造型的流体力学性能与结构受力合理性。从结构设计逻辑来看，该穹顶采用球面切割的成型思路，以标准球面为基础曲面，沿经纬两个方向做等距网格划分，每一个网格单元采用规整的四边形构型，相邻单元共用杆件节点，整体传力路径清晰，竖向荷载可沿网格杆件均匀传递至底部支撑环梁，风荷载、雪荷载等水平与竖向组合荷载作用下，结构整体刚度均匀，不会出现局部应力集中的薄弱区域。设计过程中需要重点控制网格的疏密梯度，穹顶顶部区域曲率变化小，网格尺寸可适当放大以减少杆件用量，靠近底部支撑的区域曲率变化大，

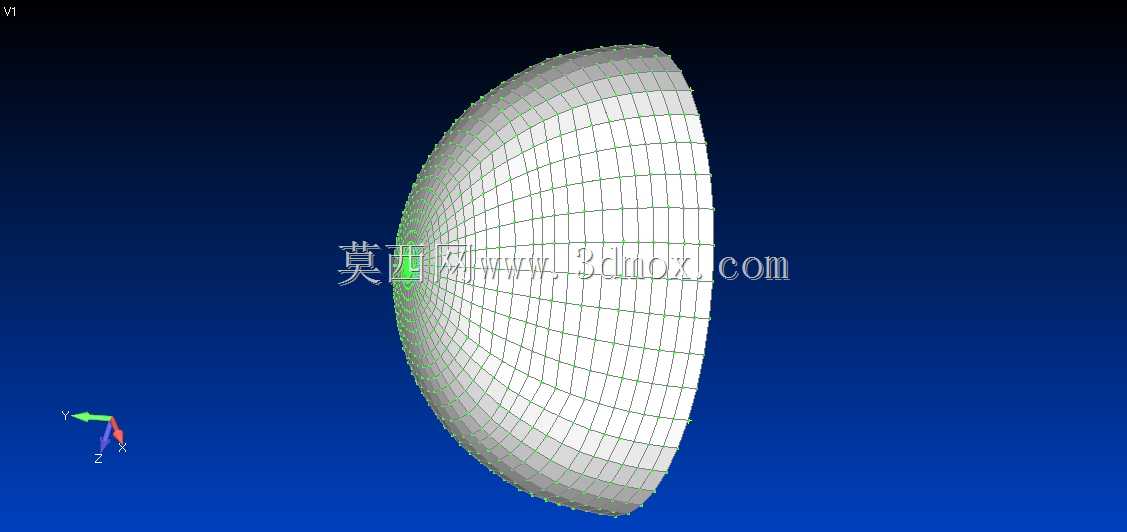

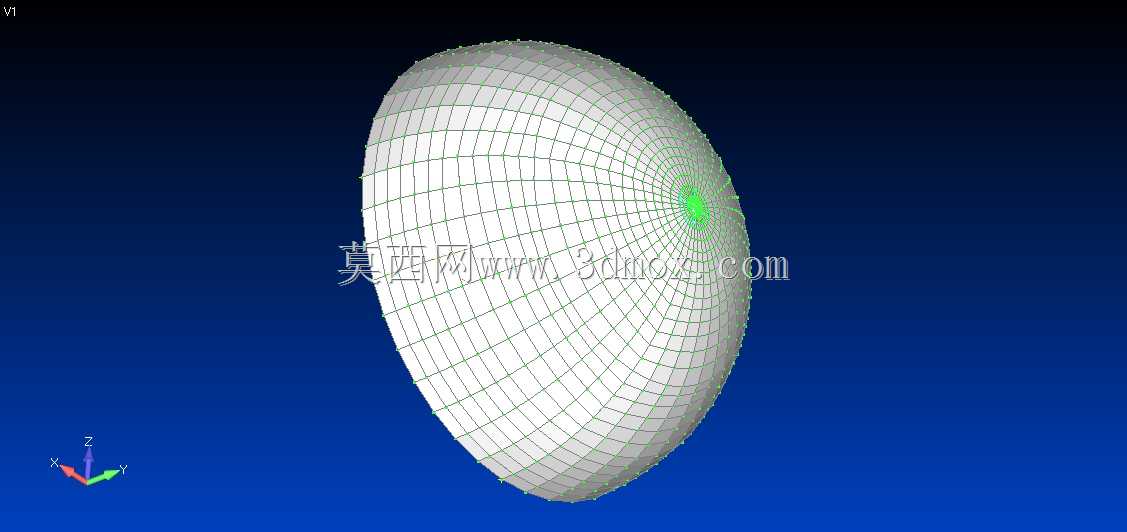

　　同时承受的环向拉力最大，需要适当加密网格，缩小单根杆件的计算跨度，匹配不同区域的受力需求。杆件截面选型上，所有网格杆件采用等截面型材，节点处采用刚接处理，保证整体结构的空间整体性，避免铰接节点带来的结构位移超限问题。安装边界方面，穹顶底部设置一圈闭合的环形支撑梁，所有底部杆件端点均与支撑梁做刚性连接，支撑梁需要匹配穹底的直径尺寸，预留足够的螺栓连接点位，安装时需要先完成支撑梁的水平校准，保证整个穹顶的安装基准面水平度偏差控制在允许范围内，避免安装后出现结构初始应力。这类曲面网格结构在做有限元网格划分前的三维建模时，需要保证曲面的连续性，不能出现曲面拼接缝隙，否则会导致后续网格划分出现畸变单元，影响结构仿真计算的精度。实际应用中，

　　这类网状穹顶相比实体曲面罩体，自重可降低60%以上，风阻系数更小，同时通透的网格结构可减少风荷载对结构的整体作用力，尤其适合沿海多风区域的大跨度罩体使用，后期维护时也可直接在网格杆件上挂载附属设施，无需额外设置支撑骨架。
