FEMAP边条网有限元网格结构设计

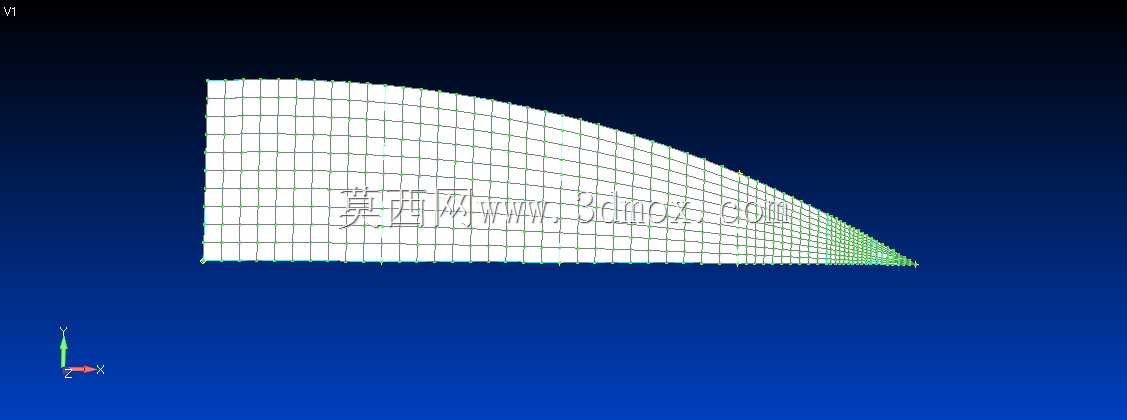

　　在通讯设备结构仿真与户外通讯设施防护设计场景中，边条网这类带渐变收敛特性的网面结构，常被用于信号透传防护、设备通风散热遮挡、户外基站外围防护网面等工况，其结构设计的合理性直接影响防护性能、信号穿透效率与结构受力稳定性。从实际工程应用来看，这类边条网并非普通平面编织网，靠近收敛端的网格密度逐步提升，边条的排布角度沿网面延伸方向呈线性渐变，从宽边到收敛端点，每根边条的间距均匀收窄，既保证宽边区域的通透率满足通风或信号透传要求，又能在收敛端形成足够的结构强度，避免网面受风压、外力拉扯时出现局部应力集中导致的网丝断裂。设计这类网面结构时，首先要明确安装边界的约束条件：宽边端通常需要与设备框架或防护支架做压边固定，

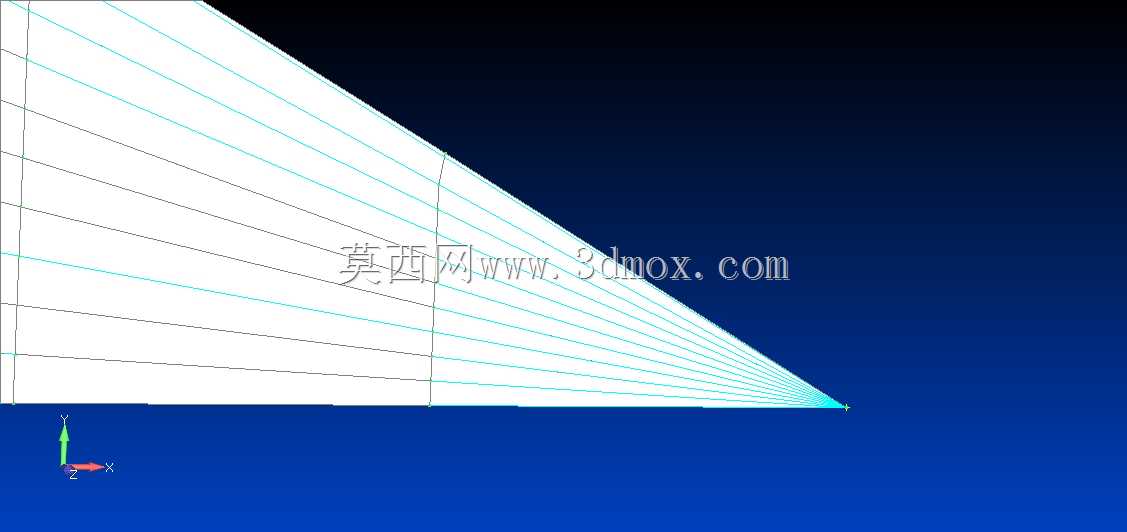

　　因此宽边的边条排布预留了足够的压接余量，边条末端的节点间距统一，方便与框架上的固定点位做对齐安装；收敛端的节点汇交为单点结构，可直接通过单螺栓或卡扣做张紧固定，安装时只需调整宽边的固定位置即可完成网面的张紧度调节，无需额外裁剪网面，适配不同尺寸的安装开口。从功能特性上看，渐变式的边条排布能让网面在承受垂直方向风压时，应力沿边条方向均匀传导至两端固定点，不会出现普通等距网格在边缘区域应力过大的问题；同时渐变的网孔尺寸，在靠近设备散热进风侧的宽边区域采用大网孔保证进风量，靠近收敛端的小网孔可阻挡大体积杂物进入设备内部，兼顾通风与防护需求。建模过程中需要重点控制边条的曲率一致性，每根边条从宽边到收敛端的路径保持平滑过渡，无局部弯折拐点，

　　避免仿真计算时出现网格畸变，影响有限元分析结果的准确性；边条的截面尺寸沿长度方向保持统一，保证网面整体的张力均匀，不会出现局部边条过细导致的受力断裂风险。在实际选型应用中，这类边条网可根据安装开口的张紧角度调整边条的收敛角度，适配不同倾斜角度的设备防护面，比如户外通讯基站的斜向通风口、便携式通讯设备的侧面散热网罩，都可通过调整收敛端的固定位置，让网面完全贴合安装面的轮廓，无需额外做网面的弯折加工，减少现场安装的加工工序。
