简易剪式液压升降执行机构结构设计

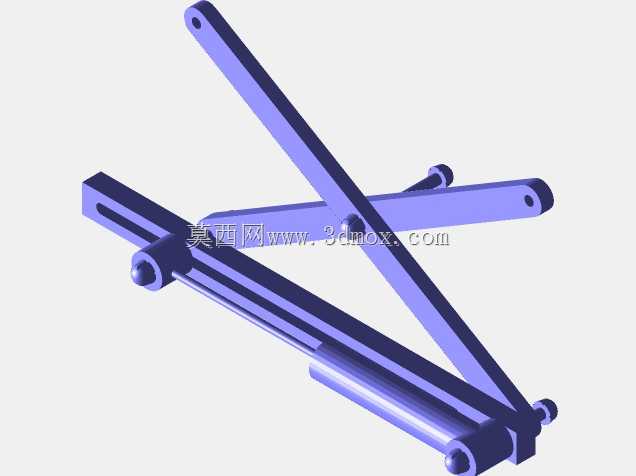

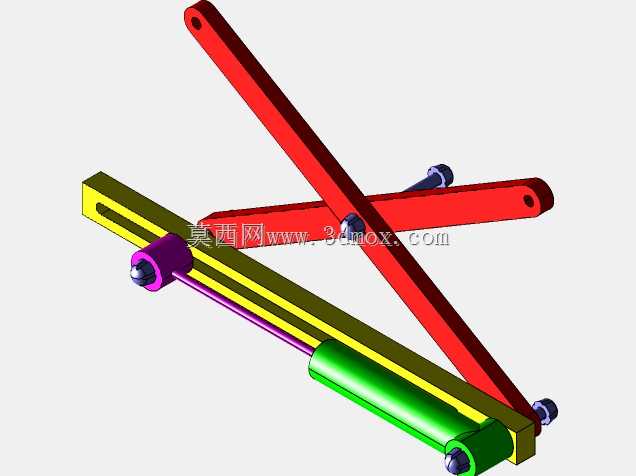

　　这款剪式升降执行机构，核心采用单组交叉剪臂作为力传递与运动导向结构，配套直线液压执行元件完成举升动作，整体结构紧凑，在小安装空间内可实现稳定的垂直升降输出，常见于小型工装工位举升、轻型物料转运台、设备检修辅助支撑等场景，适配载荷不大但需要平稳升降动作的工位需求。从结构设计逻辑来看，剪臂采用中置铰接的对称布局，两组臂杆通过中部销轴形成转动副，其中一组臂的下端与底座滑槽内的滑动块铰接，上端与台面固定端铰接，另一组臂的下端与底座固定端铰接，上端与台面滑槽内的滑动块铰接，这种对称约束的结构可以保证升降过程中台面始终保持水平，不会出现侧倾偏移。驱动端采用横向布置的液压缸，缸筒端铰接在底座侧端固定座上，活塞杆端与下滑动块的连接座铰接，

　　当活塞杆伸出时，推动滑动块沿底座滑槽向固定端方向移动，交叉剪臂的夹角随之减小，带动台面平稳抬升；活塞杆回缩时，滑动块向外侧移动，剪臂夹角增大，台面缓慢下降，这种横向布置驱动的方式，相比竖向布置驱动可以大幅压缩设备闭合后的整体高度，适配低工位安装的空间要求。安装边界方面，该机构完全闭合时整体高度较低，底座预留的滑槽长度决定了最大举升行程，设计时需要根据目标举升高度核算剪臂长度、铰接点位置以及液压缸的有效行程，避免出现运动死点或者结构干涉。臂杆与各铰接点的销轴配合采用间隙配合，保证转动顺畅的同时控制径向窜动量，滑动块与滑槽之间预留合理的滑动间隙，避免卡滞，同时可以在滑槽内加装自润滑衬板降低滑动摩擦阻力。实际应用中，

　　该结构可以根据需求在台面上加装不同的工装夹具，适配不同的作业场景，比如加装辊道就可以作为生产线的过渡升降台，加装防滑平板就可以作为小型检修平台，结构的拓展性较强。设计过程中需要重点校核剪臂在最大举升高度、额定载荷下的弯曲强度，以及各铰接销轴的剪切强度，同时核算液压缸的推力是否满足举升载荷的力臂要求，避免出现推力不足无法举升额定载荷的情况。滑槽的长度设计需要匹配液压缸的最大行程，保证活塞杆伸出到最大位置时，剪臂刚好达到设计最大举升高度，不会出现机构过顶损坏的问题，同时在滑槽两端设置硬限位，防止滑动块脱出滑槽。整体结构没有冗余的复杂零件，加工难度低，维护方便，铰接点可以加装黄油嘴定期加注润滑脂，延长结构使用寿命，适合小型自动化生产线、仓储轻型物料举升、设备维护辅助等对成本控制要求较高、载荷不大的应用场景。
