立式手动液压动力供油单元结构

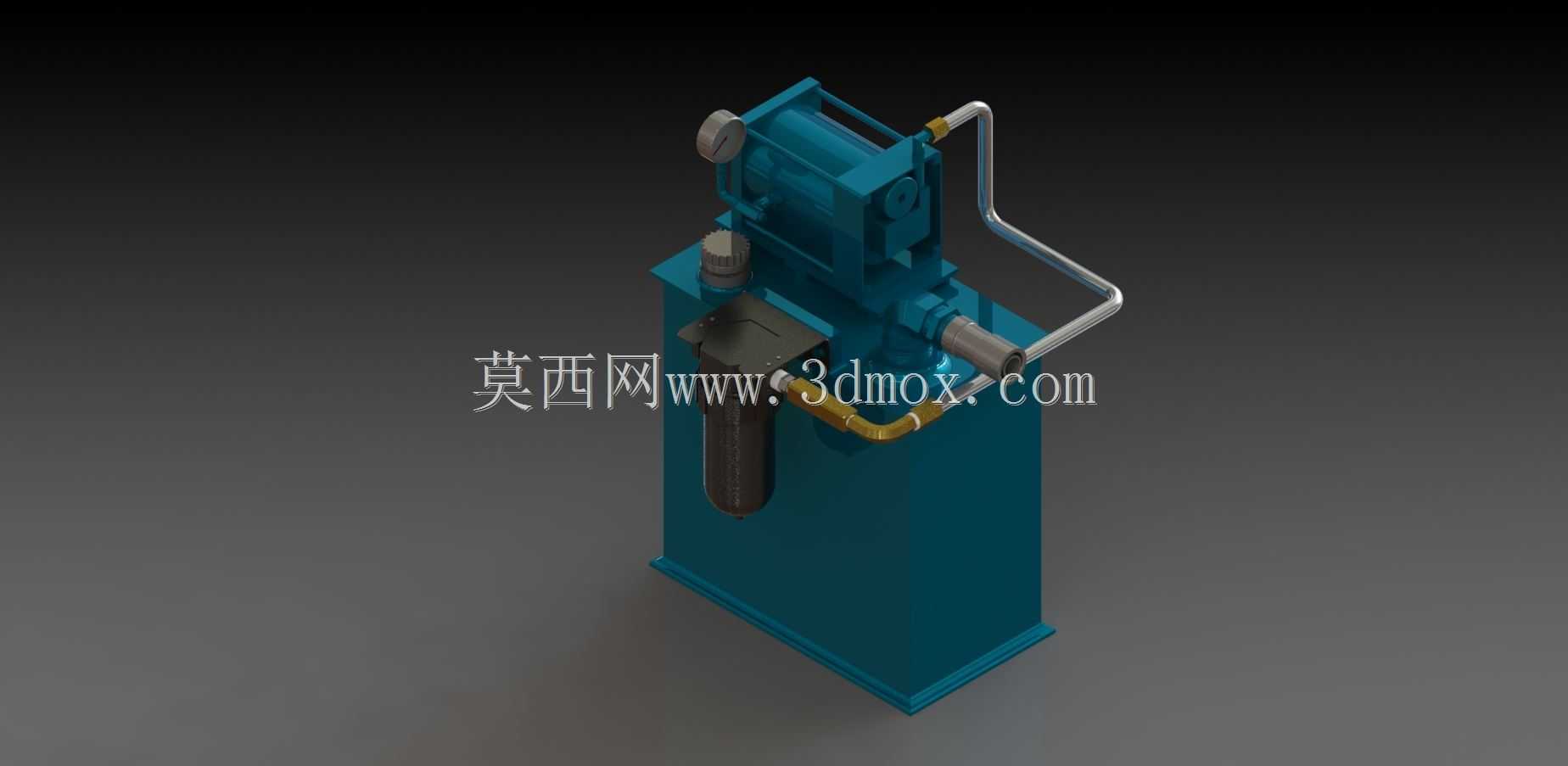

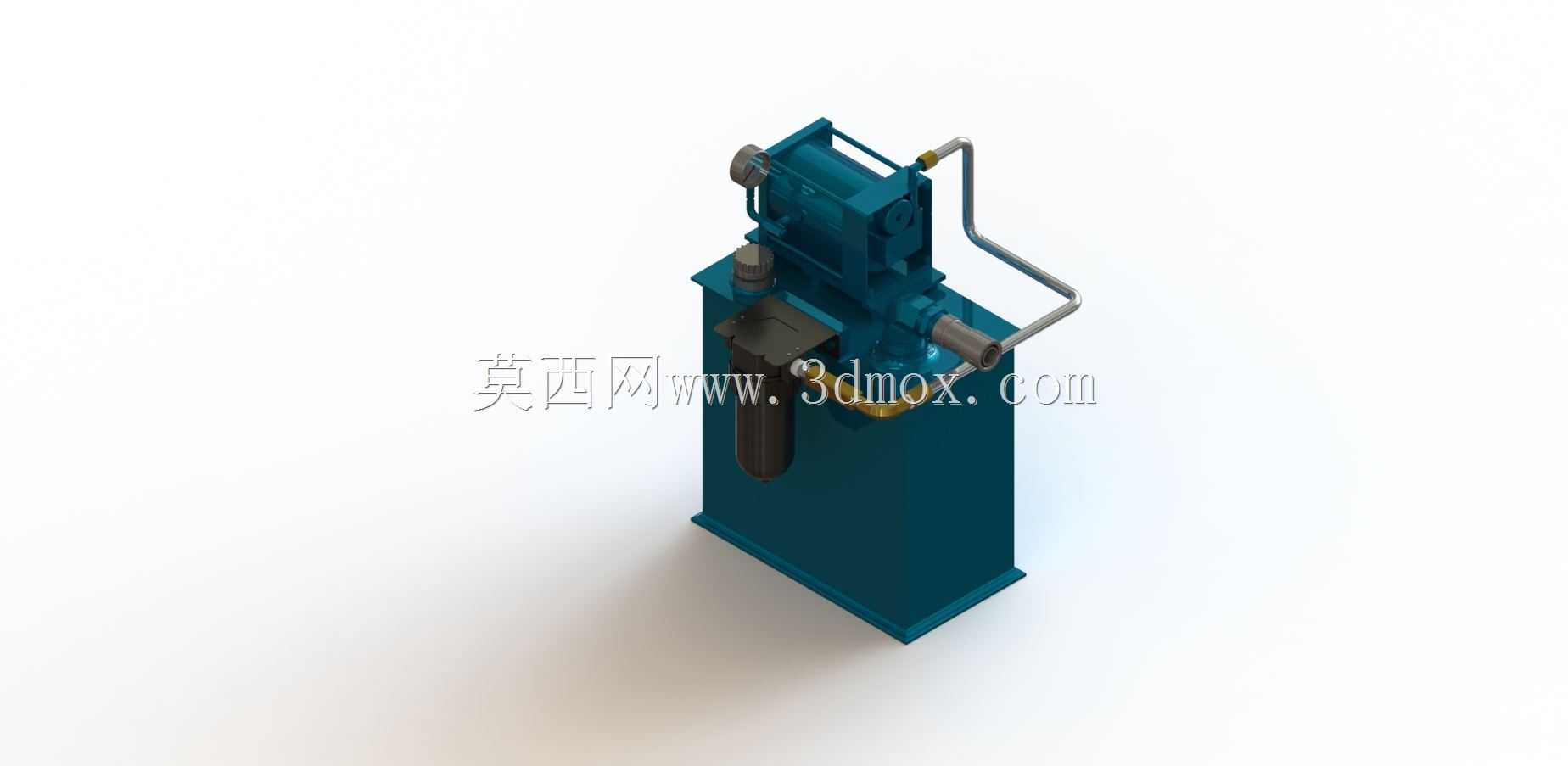

　　该立式手动液压动力装置主要应用于无外接电源的野外液压作业场景、小型工装夹具的夹紧供能、设备应急保压回路以及低压液压系统的临时动力补给场景，在起重顶升、型材校形、管路试压、小型机具驱动等工况中可独立完成压力输出，无需依赖电力驱动的液压源，适配无供电条件的检修、户外安装作业需求。装置整体采用立式集成布局，下部为方形储油腔体，作为液压油的存储容器，腔体侧壁预留了油位观察、注油以及回油接口的安装位置，底部设计有平整安装基面，可通过螺栓直接固定在作业台面或者移动小车上，安装基面的开孔位置适配常规液压站的安装孔距，无需额外加工转接板即可完成固定。上部集成了手动柱塞泵的核心增压结构，侧面设置的弯折金属操作手柄通过销轴与泵体的柱塞驱动摆臂连接，

　　操作时往复扳动手柄即可带动柱塞完成吸油、压油动作，将储油腔中的低压油增压后从出油口输出，手柄的弯折角度经过人机工程校核，操作时的施力行程适配普通人站姿操作的手臂活动范围，避免操作过程中出现卡滞或者施力角度不合理导致的操作疲劳。泵体上部集成了压力控制阀组的安装位，可根据实际回路需求加装溢流阀、单向阀、压力表接口等元件，出厂默认的阀组配置可实现输出压力的过载保护，避免超压损坏外接液压执行元件。装置的管路布局采用内置式走油道设计，减少了外接管路的接头数量，降低了渗漏风险，外露的金属管路均采用硬管弯折成型，管路固定点设置在泵体与储油腔的连接筋板位置，可承受操作过程中的振动与外力拉扯，不会出现管路松动变形的问题。从建模细节来看，

　　该模型完整还原了装置的所有装配关系，包括储油腔与泵体的连接螺栓位置、手柄的铰接结构、各油口的螺纹规格尺寸、密封件的安装槽位，在进行设备选型或者二次设计时，可直接提取模型的安装边界尺寸，确认外接管路的连接位置、操作手柄的活动空间范围，避免在配套设计时出现空间干涉问题。该装置的输出压力区间覆盖中低压液压作业需求，储油腔的容积可满足单次作业的油量需求，无需频繁补油，整体结构紧凑，移动搬运方便，相比电动液压站体积更小、重量更轻，适合作为移动液压动力源使用。
