带拔模松弛量的轴套类铸造模具结构

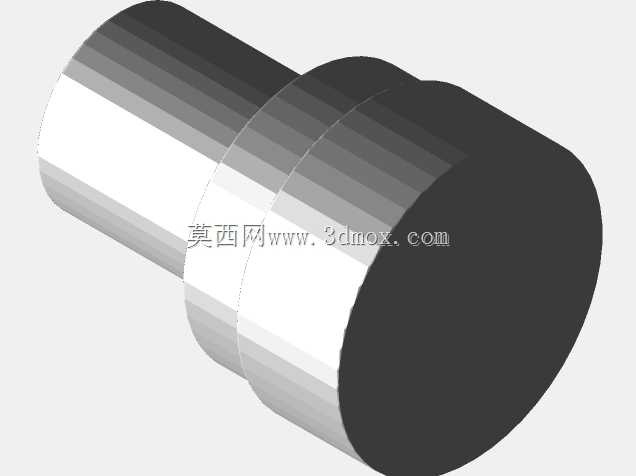

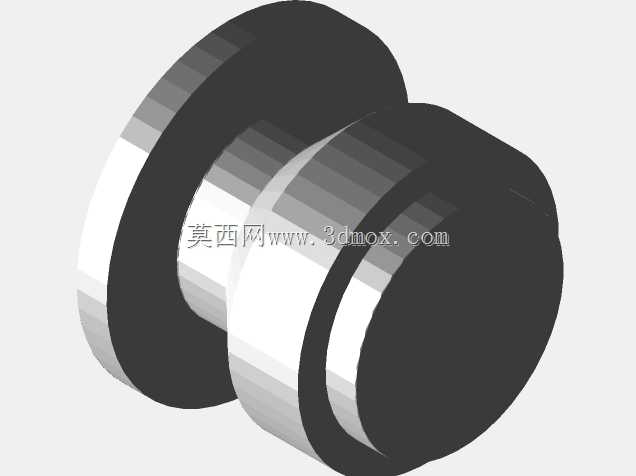

　　这套轴套类铸造模具主要面向中小规格回转类五金零件的砂型铸造或熔模铸造场景，适配常规低压浇铸工艺的生产需求，用来成型两端带限位凸台的中空轴套类铸件，这类铸件常作为传动机构的衬套、管路系统的连接衬座使用，工作中需要承受径向载荷与少量轴向窜动的作用力，对铸件的内部致密度、同轴度公差有明确要求。整套模具包含两个互为配合的成型零件，分别对应铸件的内外轮廓成型面，设计阶段特意在模腔的合模贴合面、脱模方向的侧壁位置预留了合理的松弛量，也就是常说的拔模间隙，避免合模时零件卡滞、开模时拉伤铸件表面，不需要额外做二次修模就能满足小批量试生产的脱模需求。从结构外形来看，模具整体为同轴回转体结构，大端为带定位止口的法兰式结构，小端为伸入模腔的成型芯轴，

　　各段台阶的过渡位置做了微小的圆角处理，避免浇铸时金属液冲蚀模腔尖角，也能减少铸件冷却过程中的应力集中问题。安装边界上，大端法兰的外径尺寸匹配常规造型机的模架安装槽，芯轴的长度尺寸刚好覆盖铸件的轴向深度，合模后两个成型零件的贴合面完全贴合，不会出现飞边过大的问题。设计过程中优先考虑了模具填充的模拟需求，模腔的流道过渡平缓，金属液进入型腔后可以平稳填充整个腔体，不会出现卷气、冷隔的缺陷，预留的松弛量也兼顾了铸件冷却后的收缩率，不需要在后期加工时预留过多的切削余量，能有效减少后续机加工的工时消耗。模具的各段同轴度公差控制在合理范围内，成型后的铸件不需要额外找正就能直接进行后续的端面车削、内孔精镗工序，适合小批量定制类铸件的快速生产，不需要复杂的模架配套就能单独使用，适配小型铸造车间的手工造型或者简易机械造型生产线。
