斗式提升机下部壳体钣金装配结构

项目分类:提升机 发布时间:2022-06-09 ID:649419
  • 斗式提升机下部壳体钣金装配结构
  • 斗式提升机下部壳体钣金装配结构
  • 斗式提升机下部壳体钣金装配结构

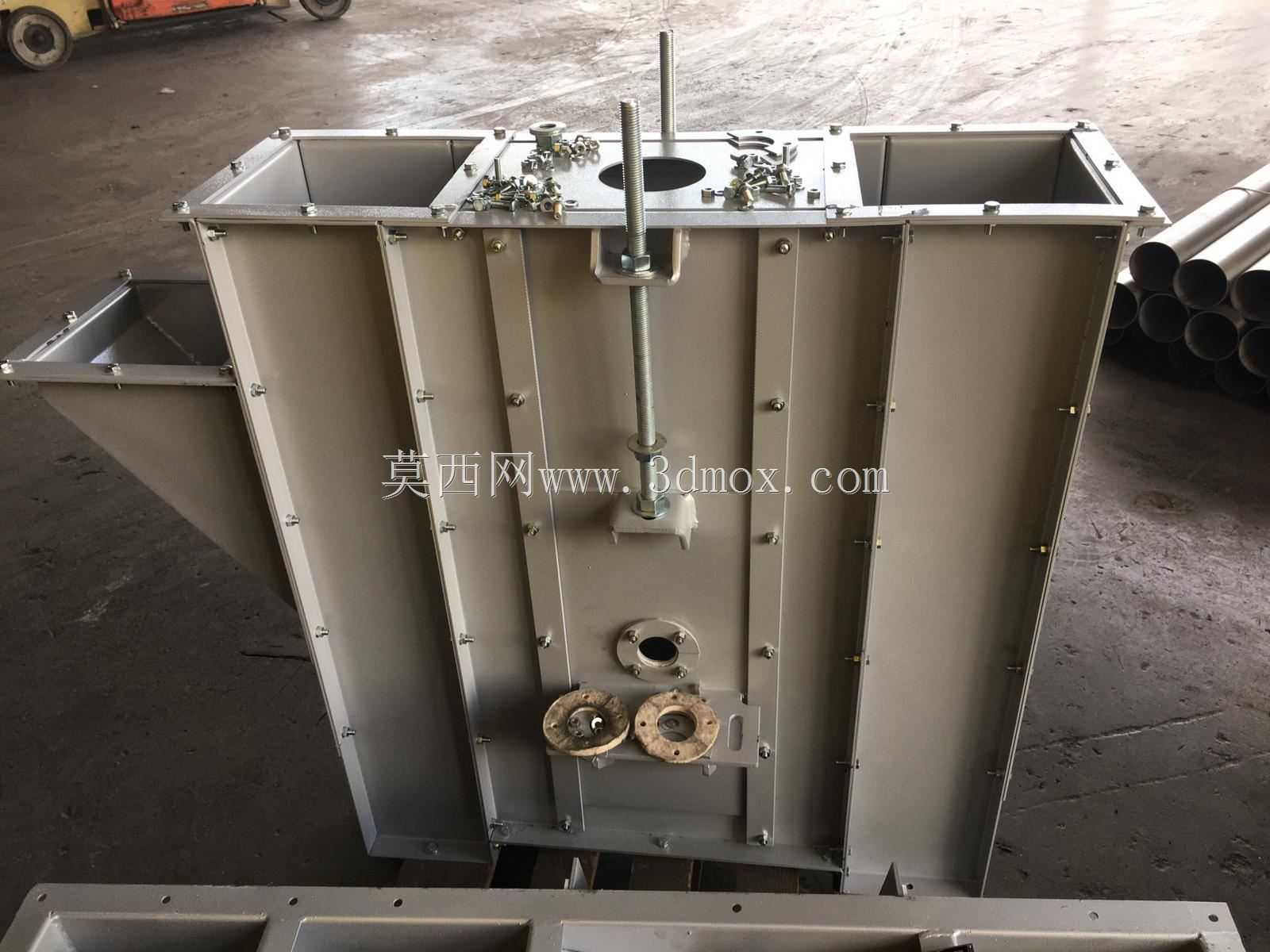

  这套钣金装配体对应散料垂直输送系统里斗提机的下部机壳段,现场安装位置处于整条提升线的尾轮区段,承担承接来料、容纳尾轮张紧机构、封闭回程料斗、收集撒落物料的作用,在粮食加工、建材粉料输送、散粮仓储、化工颗粒生产线里都属于斗提设备的核心承载壳体部件。

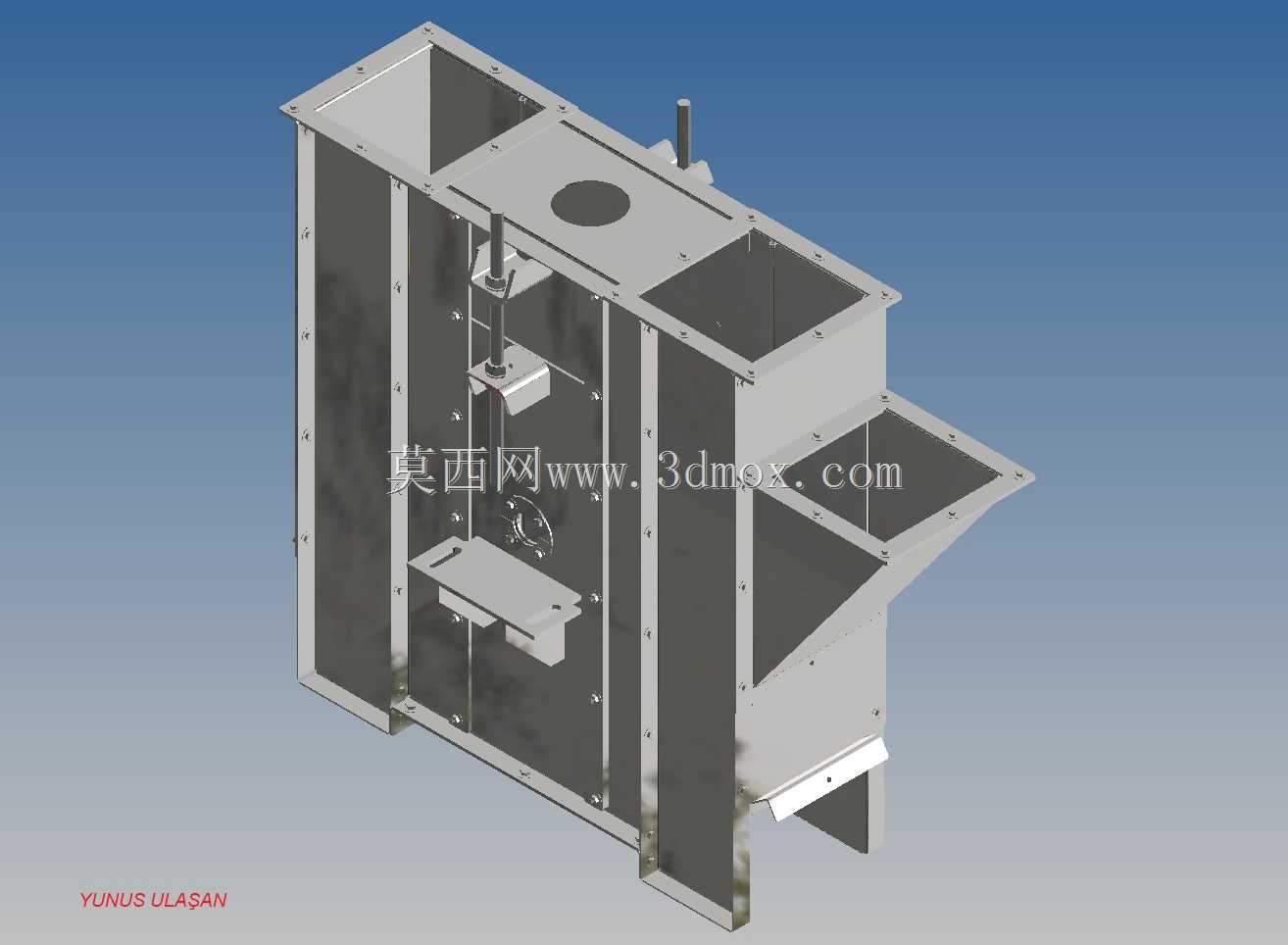

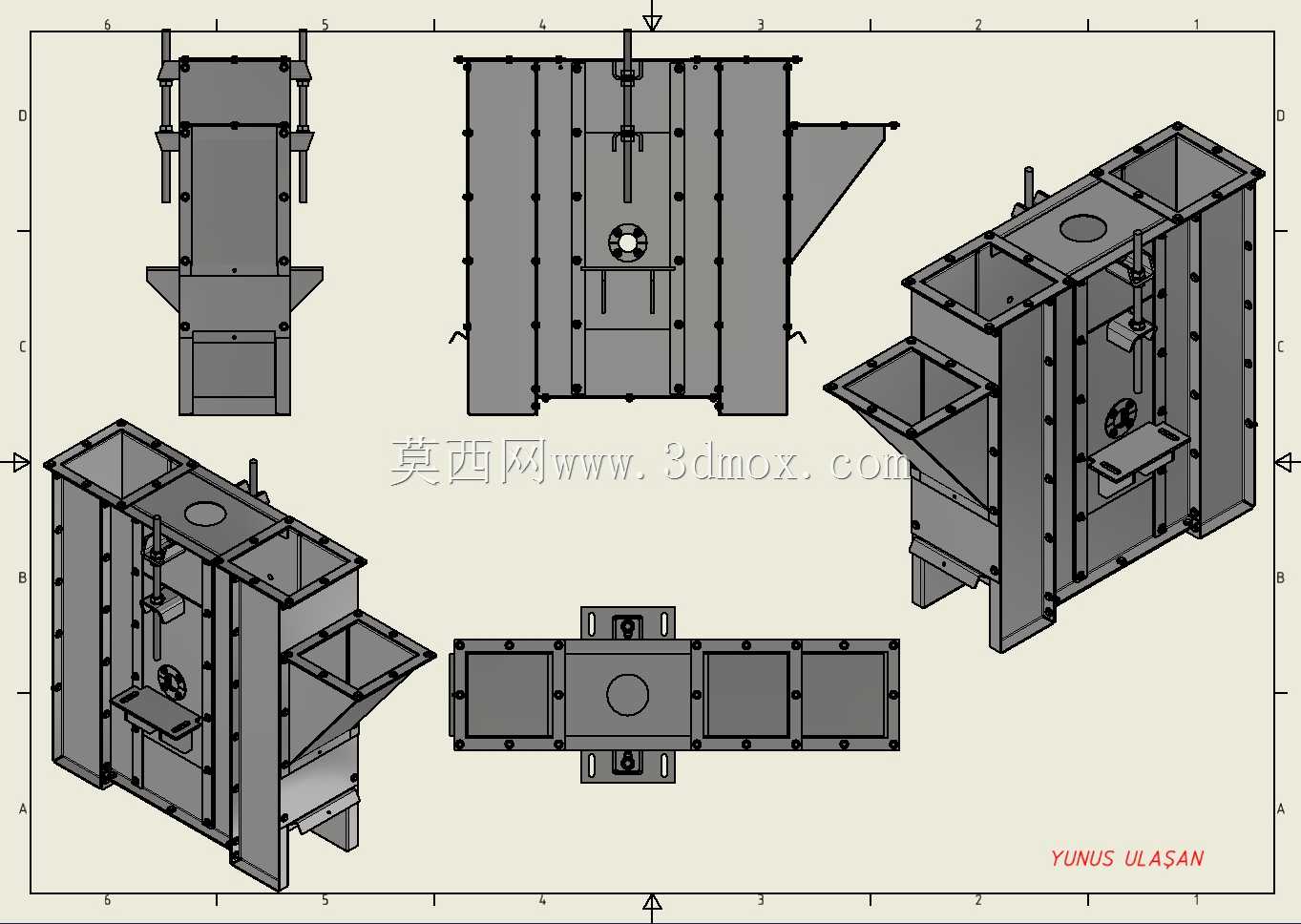

  从结构布局来看,整体为立式矩形钣金箱体,主体框架采用折弯钢板拼焊成型,侧壁预留整排螺栓紧固孔位,既可以分段和上部标准机壳做法兰拼接,也能在检修时拆开侧封板,直接接触内部尾轮、料斗与牵引构件。箱体侧向伸出的斜向溜槽是进料接口,来料从工艺溜管送入这个接口后,直接落入下部机壳的掏取区段,运行时绕过尾轮的料斗会在这个区域把散料舀起,随牵引带向上提升;箱体顶部的两个方形开口分别对接上部机壳的上行、下行料道,中间顶板预留的圆孔是尾轮轴或者张紧调节螺杆的穿装位,轴件穿入后可以配合外部的张紧支座调整牵引构件的张紧程度,补偿胶带或者链条运行后的伸长量。

  设计时首先要考虑的是壳体的密封与刚度:散料输送过程中粉尘外溢会直接影响车间环境,因此所有钣金拼接边都预留了折边止口,配合螺栓压紧密封垫就能实现全封闭运行,不需要额外做复杂的焊接封边,运输到现场后分段拼装的效率也更高。箱体下部的收料斜面做了向内收拢的折角,料斗回程时甩落的余料会顺着斜面滑回进料掏取区,不会在壳体底部形成积料死角,避免长期积存的物料受潮结块、磨损底板。侧壁的加强折弯筋沿着箱体高度方向通长布置,薄钢板折弯后截面惯性矩大幅提升,即便内部料斗带料运行产生持续振动,壳体壁板也不会出现共振鼓响或者长期变形。

  安装边界方面,下部壳体的底面预留了支撑地脚搭接边,现场可以直接把整机载荷传递到混凝土基础或者钢制支架上,不需要额外焊接过渡底座;侧向进料溜槽的法兰孔位和上游工艺溜管的标准法兰匹配,对接时只需要加密封垫拧紧紧固件即可完成料路连通。壳体内部的净空尺寸完全避让尾轮的回转半径与料斗的运行轨迹,料斗在最低点掏料时和壳体底板、斜溜槽内壁之间保留均匀的安全间隙,既不会出现刮蹭壳体的异响,也不会因为间隙过大导致掏料效率下降、余料反复在底部研磨。

  结构建模过程中所有钣金件都保留了实际折弯系数与下料轮廓,拼焊位置、螺栓过孔、检修门的铰接位都和实际加工逻辑一致:侧部的可拆卸检修板不用拆动机壳主体就能完成尾轮轴承更换、掉斗故障处理、积料清理作业,日常维护的操作空间在设计阶段就已经预留出来。顶部的调节螺杆安装位同轴度和尾轮轴的安装基准对齐,张紧调整时两侧螺杆同步进给就能保证尾轮轴线和上部驱动轮轴线平行,避免牵引带跑偏、料斗刮壳的常见故障。箱体各个接口的方位可以根据车间工艺布局调整进料方向,斜溜槽的倾斜角度大于常规散料的休止角,物料靠自重就能顺利滑入掏料区,不会在溜槽内挂料堵料。
