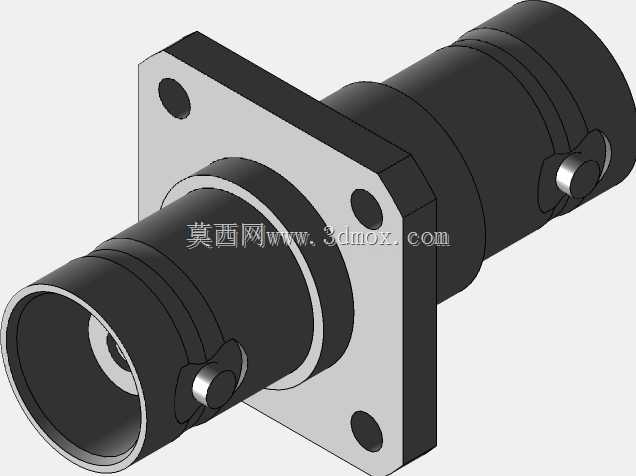

方形法兰BNC母对母射频耦合连接器

　　在射频测试系统、通讯机柜布线、广电信号传输设备的搭建场景中，BNC型同轴连接器的转接需求十分常见，这类带方形安装法兰的母对母耦合器，主要解决面板两侧同轴线缆的贯通连接问题，避免线缆直接受力拉扯导致的接触不良，同时为转接节点提供稳定的安装固定基准。从结构设计来看，该耦合器两端均采用标准BNC母头接口，内置适配50Ω或75Ω阻抗的同轴接触组件，接口处的卡销槽完全匹配标准BNC公头的旋锁结构，插合后可实现可靠的机械锁止与电磁屏蔽，避免信号传输过程中的外部干扰侵入。中间的方形法兰是整个部件的安装核心，法兰四个角预留了对应规格的安装通孔，可通过螺丝直接固定在设备面板、机箱隔板或者安装支架上，安装时法兰与安装面贴合，

　　能有效抵消线缆插拔时产生的轴向力，防止连接器长期使用后出现松动移位。两端的接头部分做了阶梯式的外径设计，靠近法兰的位置设置了限位台阶，安装时可精准控制接头伸出面板的长度，保证两侧公头插合时的啮合深度符合射频传输要求，避免因啮合不足导致的驻波比异常。接触件部分采用弹性插针与绝缘支撑件组合结构，绝缘件选用高频性能稳定的工程塑料材质，既保证内部导体的同轴度精度，又能在宽温度范围内维持稳定的介电性能，适配不同工况下的信号传输需求。外壳整体采用金属切削加工成型，表面做了导电氧化处理，整个金属壳体连同法兰形成连续的屏蔽腔体，可有效降低信号传输过程中的辐射损耗，同时抵御外界电磁噪声对传输链路的干扰。在实际布线作业中，

　　这类法兰式耦合器常被用于测试仪器面板的信号引出、通讯机箱内部的射频链路转接、监控系统同轴视频线的面板固定连接等场景，相比直连式的转接头，带法兰固定的结构能让线缆排布更规整，后期维护时插拔线缆不会带动内部接线移位，大幅提升布线系统的长期可靠性。建模过程中需要重点保证两端BNC接口的尺寸精度，包括卡销的位置角度、内导体的伸出长度、接口内孔的配合公差，同时要控制法兰安装孔的位置度，避免实际安装时出现孔位不对齐的问题，外壳的壁厚设计也要兼顾结构强度与材料成本，在满足插拔受力要求的前提下尽量控制整体重量。
