台达DVP-12SE系列可编程逻辑控制器

　　这款可编程逻辑控制器的三维结构还原，完全贴合工业现场小型自控系统的实际选型需求，在做设备电控柜布局设计时，这类小型PLC是很多单机设备、分布式IO站点的核心控制单元，常见于小型包装单机、输送线分检工位、小型加工专机的电控系统搭建，相比大型PLC机架式结构，这类一体化紧凑型PLC不需要额外配置基板、电源模块，单台即可完成逻辑运算、IO采集、脉冲输出的基础控制功能，能大幅压缩电控柜的内部安装空间，降低小型设备的电控硬件成本。

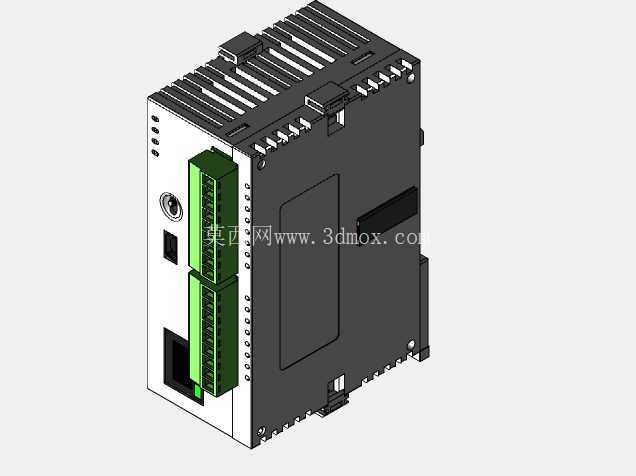

　　从结构设计来看，这款PLC采用标准DIN导轨安装的卡扣式结构，机身主体为阻燃工程塑料壳体，侧面设计有贯通式散热格栅，对应内部功率器件、主控芯片的发热区域，在密闭电控柜内45摄氏度的长期工作环境下，能依靠自然对流完成散热，不需要额外加装散热风扇，减少了设备运行过程中的易损件数量。机身正面的上下两层绿色端子排为插拔式接线端子，端子排旁预留了清晰的线号标识区域，现场接线时可以先将端子排拔下完成压接线缆后再插回机身，大幅提升现场接线的作业效率，也能避免接线过程中焊渣、线头等异物掉入机身内部造成电路短路。端子排左侧集成了RS485通讯接口、运行状态指示灯组，包括电源指示、运行指示、故障报警、通讯状态四个基础指示灯，设备调试时不需要连接编程软件，就能通过指示灯的闪烁状态快速判断设备运行故障点。

　　做三维布局设计时，这款PLC的安装边界需要重点关注：机身宽度适配35mm标准DIN导轨，安装时上下方向需要预留至少30mm的走线空间，用于布置IO线缆、通讯线缆，左右两侧需要预留至少20mm的散热间隙，避免相邻器件紧贴机身遮挡散热格栅；机身深度方向需要考虑端子排接线后的线缆弯曲半径，柜内安装板到柜门的净距离需要大于机身总深度加40mm的线缆弯曲空间，避免柜门关闭时挤压到接线端子造成线缆松脱。机身侧面的导轨卡扣为弹性快拆结构，拆卸时只需要向下拨动卡扣锁舌即可将机身从导轨上取下，不需要借助螺丝刀等工具，方便后期设备维护时的模块更换。

　　从功能适配性来看，这款PLC自带的IO点数可以满足小型设备的开关量采集、输出需求，本体支持两路高速脉冲输出，可以直接驱动小型伺服电机、步进电机完成简单的点位运动控制，不需要额外扩展运动控制模块，对于单工位的简单动作控制场景，比如小型物料移栽、工位转台分度这类需求，单台控制器即可完成全部逻辑控制，不需要额外配置扩展模块。通讯接口支持标准Modbus通讯协议，可以直接对接触摸屏、变频器、温控仪表等第三方工控设备，搭建小型设备的通讯网络时不需要额外添加通讯模块，进一步简化电控系统的硬件架构。

　　建模过程中对壳体的分模线、端子排的插针结构、导轨卡扣的弹性结构都做了1:1的结构还原，在做电控柜的虚拟装配时，可以直接调用该模型完成干涉检查，验证安装空间、走线空间是否满足设计要求，避免实际加工安装板、装配器件时出现空间不足、器件干涉的问题。壳体表面的哑光纹理、指示灯的透光区域、接口的定位缺口都做了细节还原，做设备三维方案展示时，也能直观呈现电控部分的器件布局效果，方便和电气工程师、现场装配人员做方案沟通，减少设计沟通中的信息偏差。
