带两针接线结构的BNC公头连接器

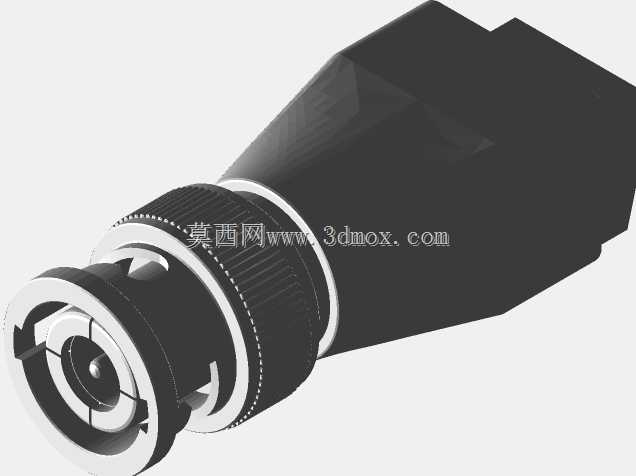

　　这款带2针接线结构的BNC公头，是射频信号传输链路里常用的端接部件，日常在监控视频布线、测试仪器信号接驳、低频射频通讯设备的内部接线场景中十分常见。不同于常规压接或焊接式BNC公头，它集成了2针接线位，现场施工时无需准备专用压接钳，也不用处理同轴缆的屏蔽层焊接工序，直接将线缆内芯对应接入接线端子拧紧即可，能大幅降低现场布线的操作门槛，减少因焊接工艺不达标导致的信号衰减、接触不良问题。从结构设计来看，主体外壳采用阶梯式变径结构，前端是标准BNC公头的卡口配合结构，内置插针与绝缘介质层，卡口的卡槽角度、插针突出长度完全符合通用BNC接口的配合公差，能和市面上所有标准BNC母座实现可靠卡接，卡接到位后有清晰的卡位反馈，

　　抗拉扯性能满足常规布线的拉力要求。中部的滚花防滑段是为了手工拧接时增加摩擦力，即便戴薄劳保手套操作也能顺利完成接头的插拔锁紧，不会出现打滑脱手的情况。后端的接线仓做了内凹的走线空间，2针接线端子平行排布在仓内，每个接线位都配有独立的压线螺丝，能适配线径0.3到0.8平方毫米的单芯或多芯信号线，接线仓尾部预留了线缆穿入孔，穿线后可配合扎带或热缩管做线缆应力释放，避免线缆受外力拉扯时直接作用在接线端子上导致线芯脱落。安装边界方面，接头整体最大外径不超过16毫米，接线仓段的方形外壳对边尺寸为14毫米，前端卡口段长度为12毫米，整体总长度控制在42毫米以内，在高密度排布的接线面板上使用时，

　　相邻接头的安装间距只要预留18毫米以上就不会出现干涉，不需要额外扩大面板开孔间距。内部的信号通路做了同轴屏蔽结构延伸，接线端子和外壳之间设有绝缘隔离层，能避免接线端的信号串扰，在0到300MHz的信号传输频段内，回波损耗控制在合理区间，满足模拟视频、低频控制信号的传输要求。外壳选用的是常用的工程塑料材质，绝缘性能满足常规弱电场景的安全要求，金属接触件采用铜材镀镍处理，抗氧化性能好，多次插拔后接触电阻不会出现明显上升，适合长期固定安装的布线场景使用。
