胶合板材质RC遥控模型平衡器结构设计

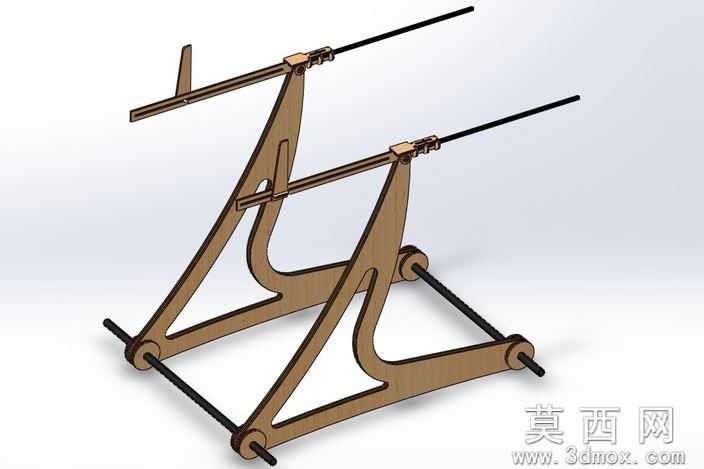

本作品为适配RC遥控模型使用的平衡器装置，整体采用3毫米厚度胶合板作为核心结构板材，搭配金属杆件完成装配设计。建模阶段先基于力学平衡原理完成整体框架的受力推演，确定三角形支撑的主体构型，利用三角形结构的稳定性保障平衡器放置时的承重能力与抗形变表现，再通过三维软件完成各零件的参数化绘制，对胶合板切割件的轮廓、开孔位置、卡槽尺寸做精准定义，确保所有板材零件可通过激光切割直接加工，无需二次修整即可完成拼接。装配结构设计上，支撑侧板采用流线型镂空造型，在保证结构强度的前提下尽可能减轻整体重量，横向与纵向的金属杆件分别作为模型承托轴与底部支撑脚，杆件与板材的连接位置设计有嵌入式卡槽与限位结构，装配时无需额外粘接剂即可完成固定，同时方便后期拆解收纳。渲染阶段对材质做了精细化调整，胶合板材质还原了真实板材的木纹纹理与哑光质感，金属杆件赋予轻微的金属反光与磨砂表面效果，场景采用柔和的均匀布光，清晰展现各零件的连接关系与整体结构层次，同时通过阴影效果凸显装置的立体构型。设计思路上优先考虑DIY制作的便捷性，所有板材零件均为平面切割件，无需复杂的三维弯折或机加工工序，普通爱好者即可通过简易工具完成制作，平衡器的承托轴间距可根据不同尺寸的RC模型做适配调整，既可以作为RC模型的静态展示支架，也可作为模型调试时的平衡检测工具，同时也可作为力学教学的演示教具，直观展示重心与平衡的相关原理，整体结构简洁实用，加工门槛低，兼具实用性与教学价值。
