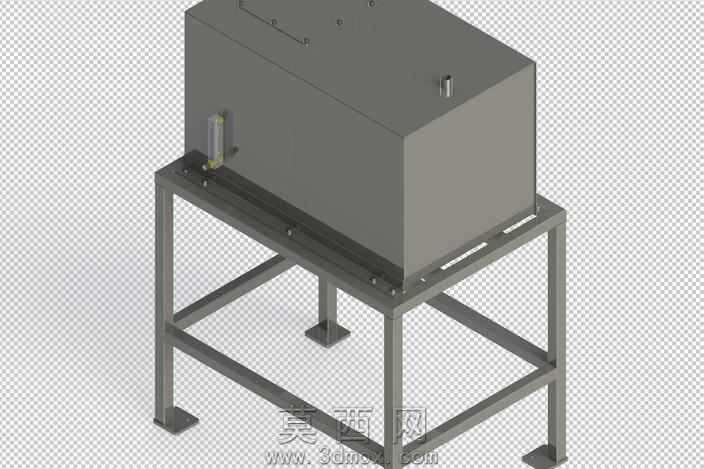

焊接结构储水容器带支架三维设计

本作品为焊接结构储水容器的三维设计方案，整体采用SolidWorks完成全参数化建模，模型还原度高，结构细节完整。建模过程中首先依据给定的900×550×550罐体尺寸，通过拉伸、切除等基础特征构建出长方体储水罐体的主体轮廓，罐体顶部预留了注水接口与液位检测安装位，侧面设置了液位观测组件的安装结构，所有开孔位置均做了圆角过渡处理，避免应力集中问题。罐体下方配套设计了方管焊接成型的支撑支架，支架采用标准型钢拼接，通过焊接节点完成各杆件的连接，底部设置了带安装孔的固定脚座，可通过膨胀螺栓将整套设备固定在安装基面，支架的横梁与竖杆连接处均添加了加强筋结构，提升整体承载的稳定性。材质渲染阶段，罐体主体赋予哑光金属漆材质，模拟工业储水设备常用的碳钢喷涂外观，支架部分赋予磨砂金属材质，还原型钢焊接后的原生金属质感，焊接位置通过纹理贴图模拟焊道的凹凸肌理，提升模型的真实感。设计过程中充分考虑了焊接工艺的可行性，所有拼接位置均预留了合理的焊接操作空间，罐体与支架的连接采用螺栓紧固加焊接的双重固定方式，既保证连接强度，也便于后期的维护拆装。整体结构布局紧凑，支撑支架的高度经过合理测算，既满足罐体底部管路的安装操作空间，也兼顾了日常液位观测、设备检修的操作便利性，模型所有特征均保留可编辑参数，可根据实际使用需求调整罐体容积、支架高度等核心参数，适配不同的工业储水场景使用需求。
