肘节式流体输送泵结构设计

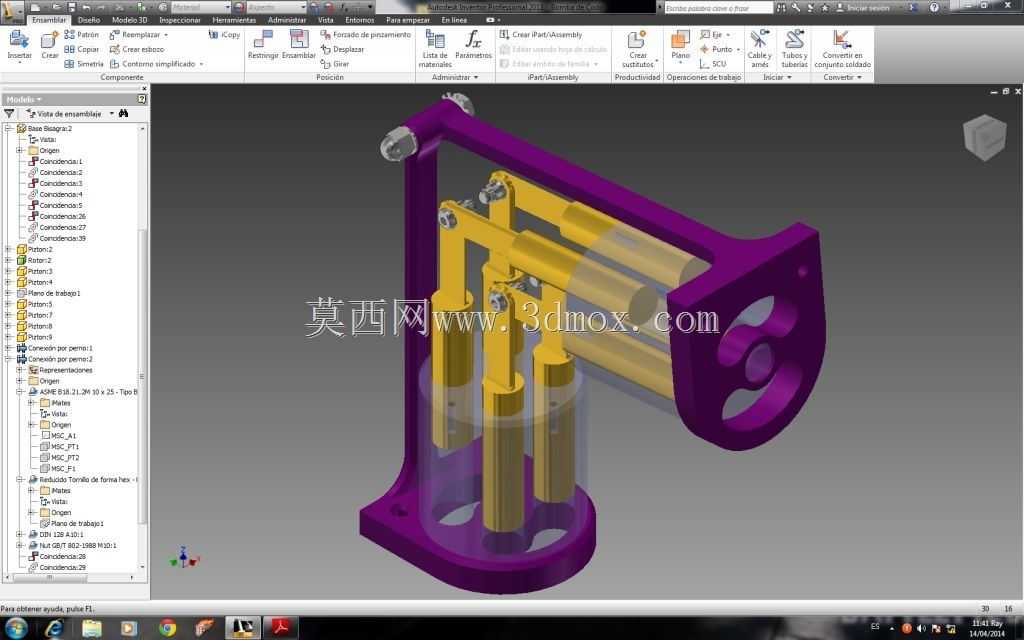

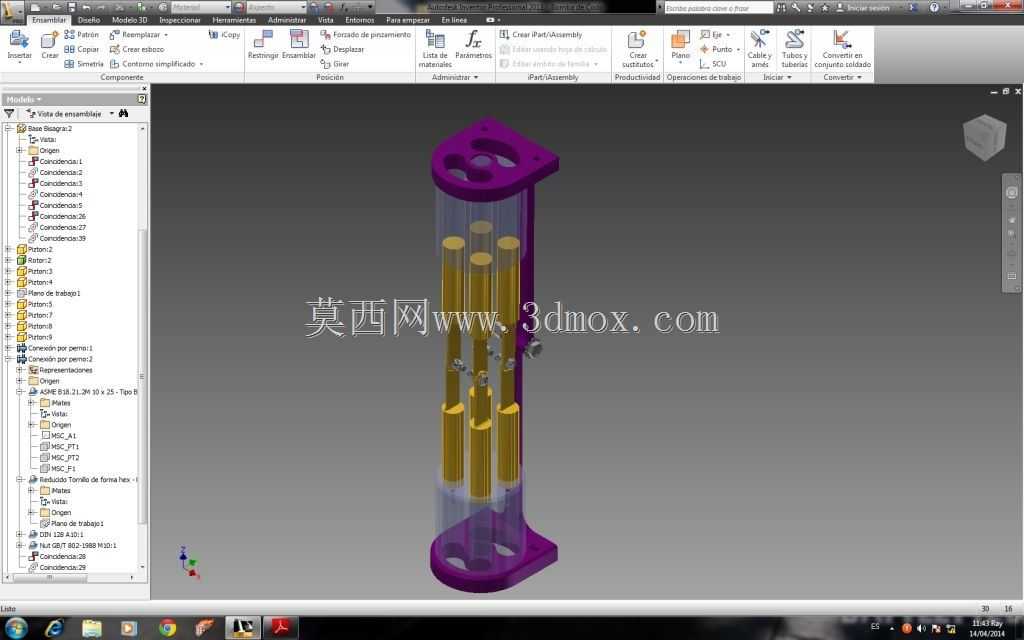

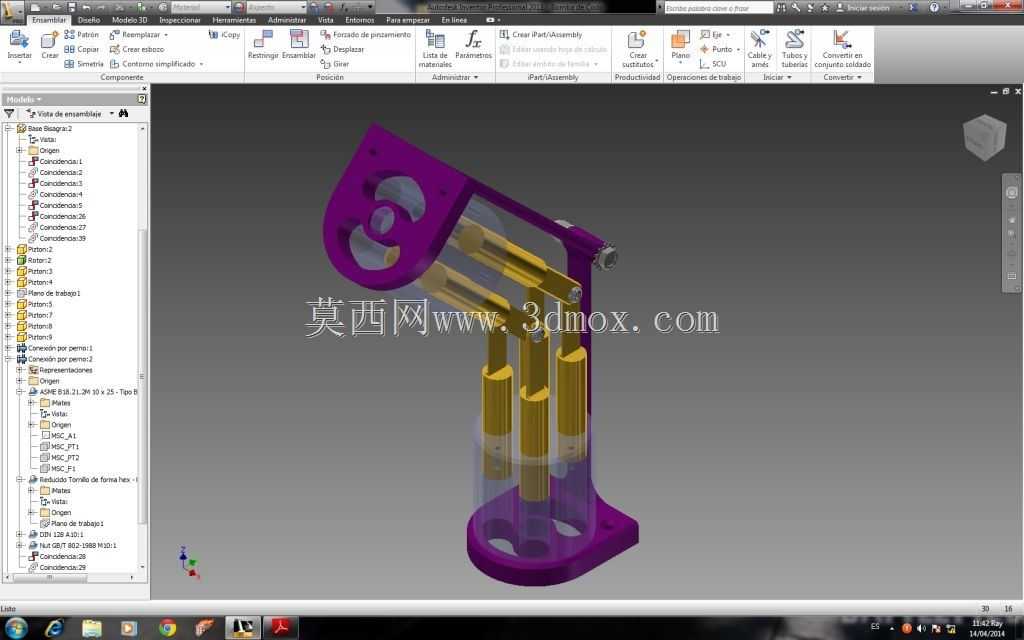

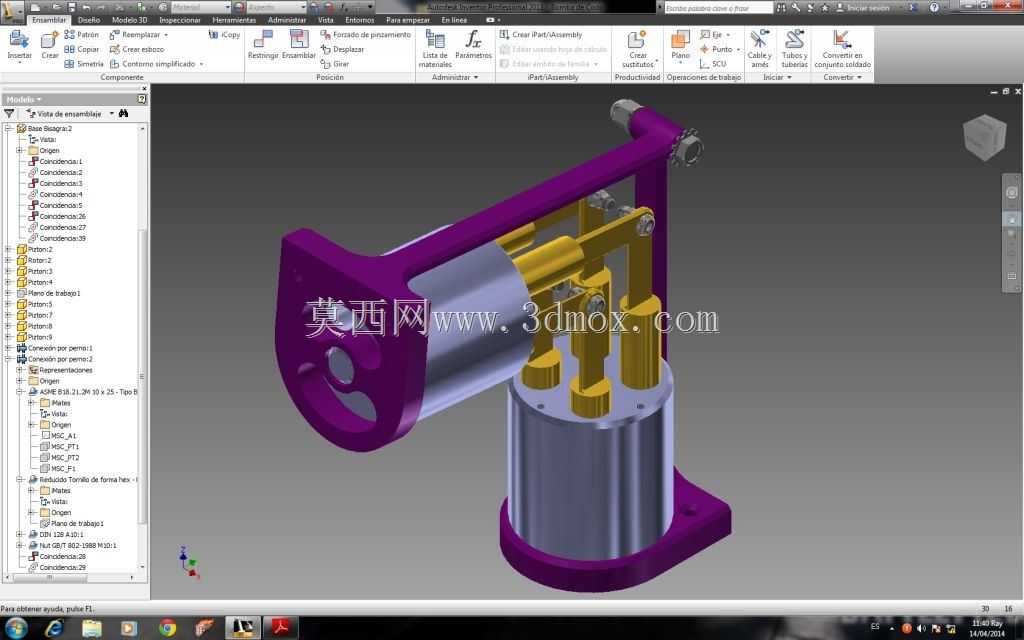

　　这款肘节结构流体输送装置，主要面向小流量流体的定点输送场景，常见于实验室试剂输送、小型润滑系统供油、小型化工流程的微量流体加注等工况，可实现流体从低位储液端到高位作业端的稳定位移，适配低粘度无硬质颗粒的洁净流体介质，避免输送过程中出现介质冲击、断流等影响工艺稳定性的问题。从结构设计逻辑来看，装置采用立式布局，底部圆柱形腔体作为流体容置与增压腔室，侧壁延伸出的紫色安装基座预留了螺栓固定孔位，可直接固定在安装台面或设备机架上，安装基座的孔位间距按照通用小型工业设备的安装孔距标准设计，无需额外加工转接板即可完成装配，整体安装边界占用空间较小，适配紧凑型设备的内部安装空间需求。传动部分采用多组铰接式连杆结构，

　　将动力端的旋转运动转化为腔室内活塞的往复直线运动，连杆铰接处采用小直径销轴连接，配合对应位置的轴套结构降低传动过程中的摩擦损耗，传动侧的紫色支撑臂采用一体化弯折结构，既承担动力组件的支撑载荷，又作为传动部件的防护围挡，避免外部杂物卡入连杆铰接位置影响传动顺畅性。设计过程中重点考量了传动行程与腔室容积的匹配关系，通过调整连杆的铰接点位置，控制活塞的往复行程在合理区间，既保证单次往复动作的流体输送量满足工况需求，又避免行程过大导致的密封件过度磨损，延长密封组件的使用寿命。腔室与传动部分的连接位置采用台阶式定位结构，装配时可直接完成同轴度定位，减少装配过程中的调整工作量，进出口位置预留了标准管螺纹接口，可直接对接通用规格的流体输送管路，

　　无需额外定制转接头。整体结构没有冗余的装饰性设计，所有结构件均承担对应的功能载荷，支撑臂的厚度、连杆的截面尺寸均按照额定输送压力下的载荷进行校核，避免运行过程中出现结构形变影响传动精度，立式的结构设计也让装置的重心落在安装基座的中心范围内，高速往复运行时不会出现明显的振动偏移，无需额外增加配重结构即可保证运行稳定性。
