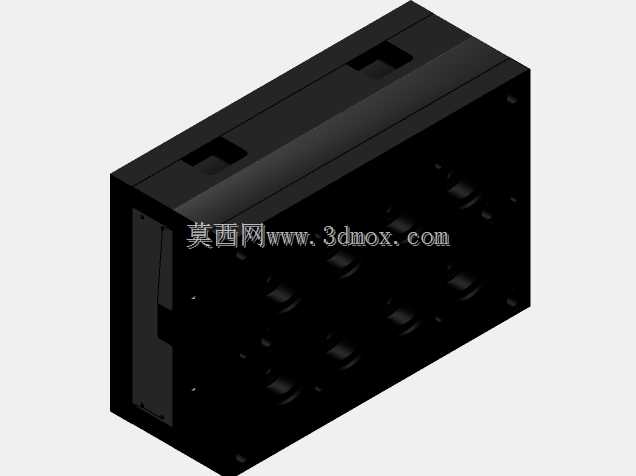

八腔热塑性塑料瓶盖注塑模具结构

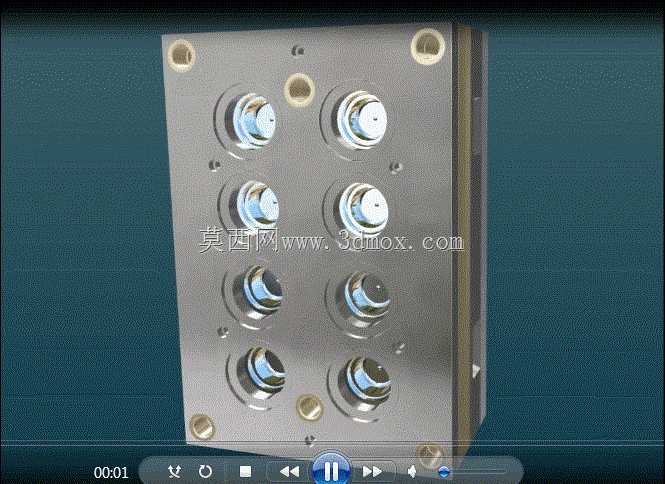

　　这套多腔注塑成型结构针对AU20规格瓶盖类零件开发，适配常规卧式注塑机安装使用，单模次可完成8件热塑性塑料瓶盖的成型作业，在快消品包装生产场景中，这类多腔结构能大幅提升单位时间产出，匹配瓶装饮品、日化包装等领域的大批量瓶盖供货需求。从结构布局来看，8个型腔采用对称式矩阵排布在模仁区域，进胶点位设置在每个型腔的中心位置，能保证熔融塑料充模时流动距离一致，避免各型腔填充不均导致的零件飞边、缺料、尺寸偏差问题，模架四周均匀布置的导柱导套结构，可在合模过程中提供精准导向，抵消长期生产带来的合模偏移，保证上下模仁的对位精度控制在0.02mm以内，满足瓶盖类零件的尺寸公差要求。冷却回路采用随形排布设计，围绕每个型腔独立设置循环流道，

　　可在成型后快速带走模仁热量，缩短零件冷却定型时间，避免瓶盖因冷却不均出现翘曲变形，保证瓶盖与瓶口的配合密封性。顶出结构采用均匀分布的顶针点位，对应瓶盖的边缘非配合面位置，顶出过程中受力均匀，不会在瓶盖外观面留下顶出痕迹，也能避免顶出过程中零件变形。安装边界方面，模架整体采用标准模架规格，可直接适配对应锁模力的注塑机台，浇口套、定位环尺寸符合通用注塑机安装标准，无需额外改装即可上机调试，模具侧面预留的冷却水路接口、顶出限位结构都符合常规注塑生产的操作规范，换模调试时可快速完成管路连接与参数匹配。在设计思路上，这套结构优先考虑量产稳定性，所有易磨损的型腔、型芯部件都采用可拆换的镶件结构，长期生产出现磨损后，可单独更换对应镶件，

　　无需整体更换模仁，降低生产维护成本；排气槽开设在型腔末端的合模面上，深度控制在热塑性塑料溢边值以内，可在充模过程中快速排出型腔内的空气，避免零件出现烧焦、气泡等成型缺陷。流道设计采用平衡式布局，从主浇道到各型腔的分流道长度、截面尺寸完全一致，保证各型腔进胶压力、填充速度同步，让同批次成型的8个瓶盖重量偏差控制在允许范围内，减少后续分拣筛选的工作量。
