八腔热塑性塑料注塑抽芯模具结构

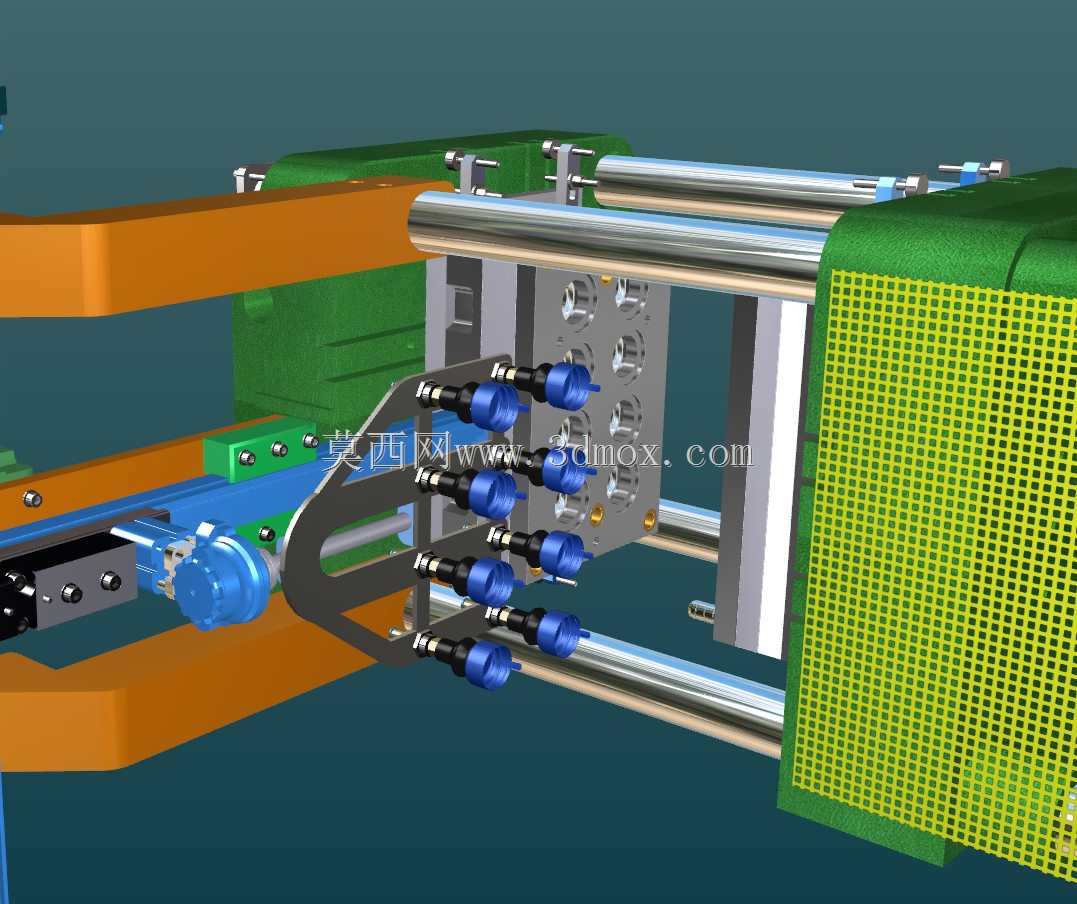

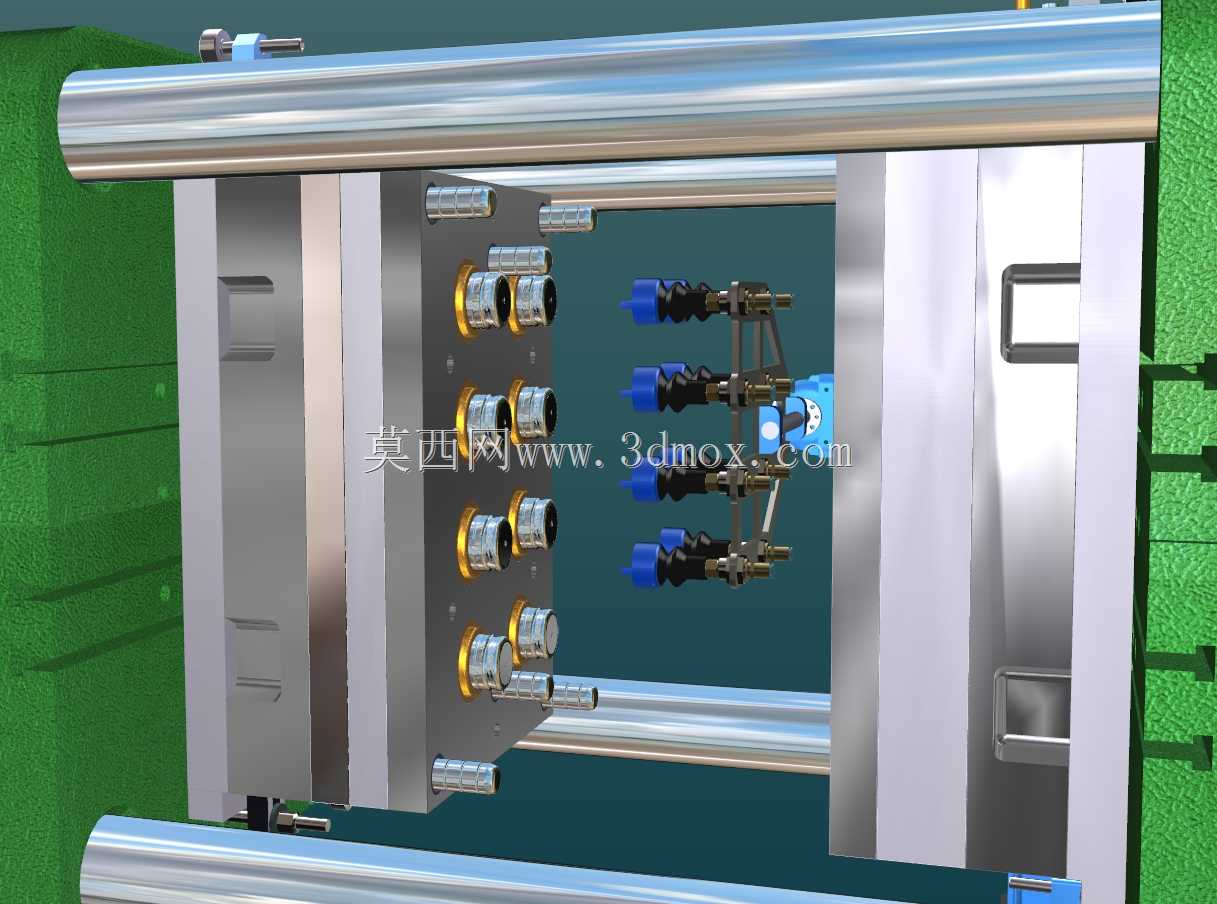

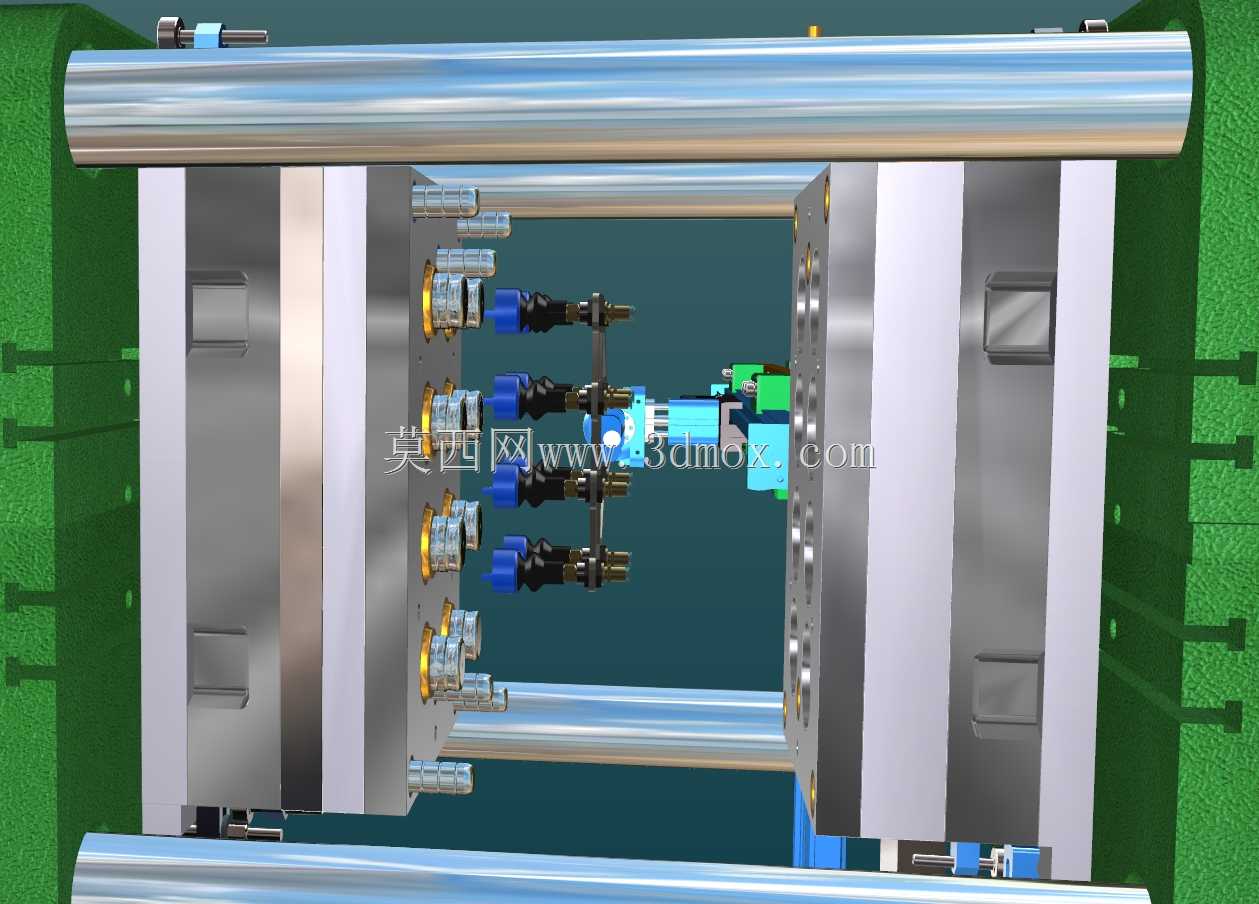

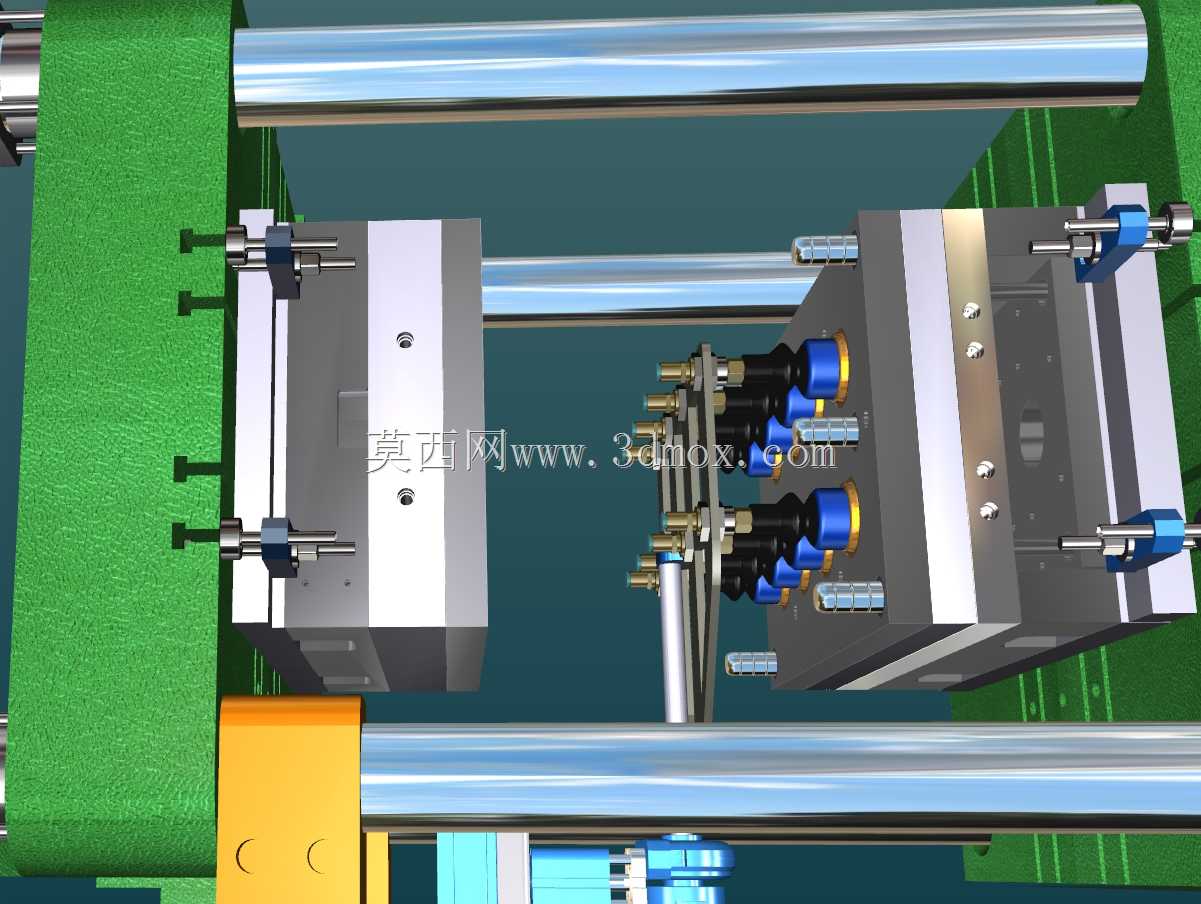

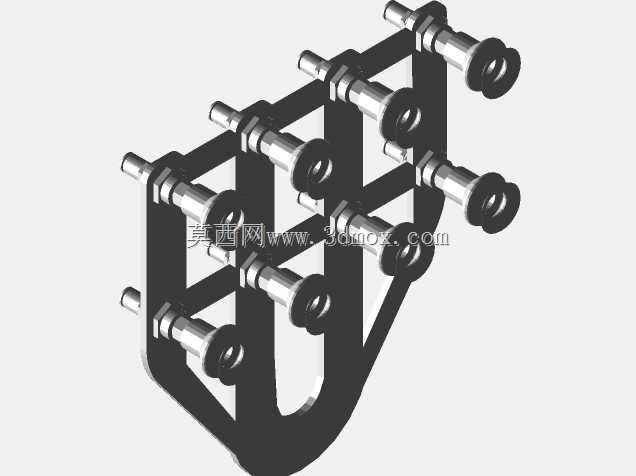

　　这套模具针对热塑性塑料的批量注塑生产设计，采用一模八腔的排布方案，核心配置侧向抽芯机构，适配带侧孔或侧凹结构的小型塑料件量产需求，常见于消费电子小结构件、通讯类小型塑料配件的生产场景，单模次可完成8件产品的成型，能有效匹配中小批量订单的生产节拍，降低单件成型的能耗与工时占比。从结构布局来看，模具采用标准模架搭配定制化成型镶件，动定模两侧的导柱导套做了加长配合段设计，合模时可提前导入定位，避免多腔排布下的型腔错位问题，成型区域的镶件采用可拆分式结构，磨损后可单独更换对应镶块，无需整体报废模仁，能大幅降低后期模具维护的成本与停机时长。侧向抽芯机构采用斜导柱驱动的滑块结构，滑块与型腔的配合面做了精密研配，

　　合模状态下滑块的锁紧楔承受注塑时的型腔内压，避免抽芯部位出现飞边，滑块的行程经过精确核算，刚好脱出产品侧凹结构后预留安全余量，不会与顶出机构产生运动干涉，开模时斜导柱带动滑块完成抽芯动作后，滑块由限位螺钉精准定位，保证合模时斜导柱能顺利导入滑块的导向孔。冷却回路采用环绕型腔的排布方式，在每个型腔的周边都设置了独立的冷却水道，进出水口做了统一的集水块设计，可快速对接模温机管路，保证各型腔的冷却速率一致，避免多腔生产时不同型腔的产品收缩率出现偏差，减少成型后产品的翘曲变形问题。顶出系统采用顶针与顶板结合的方式，针对产品的不同受力位置排布顶针，顶针的端面与型腔表面做了齐平研配，避免顶出时在产品表面留下过高的顶出痕迹，

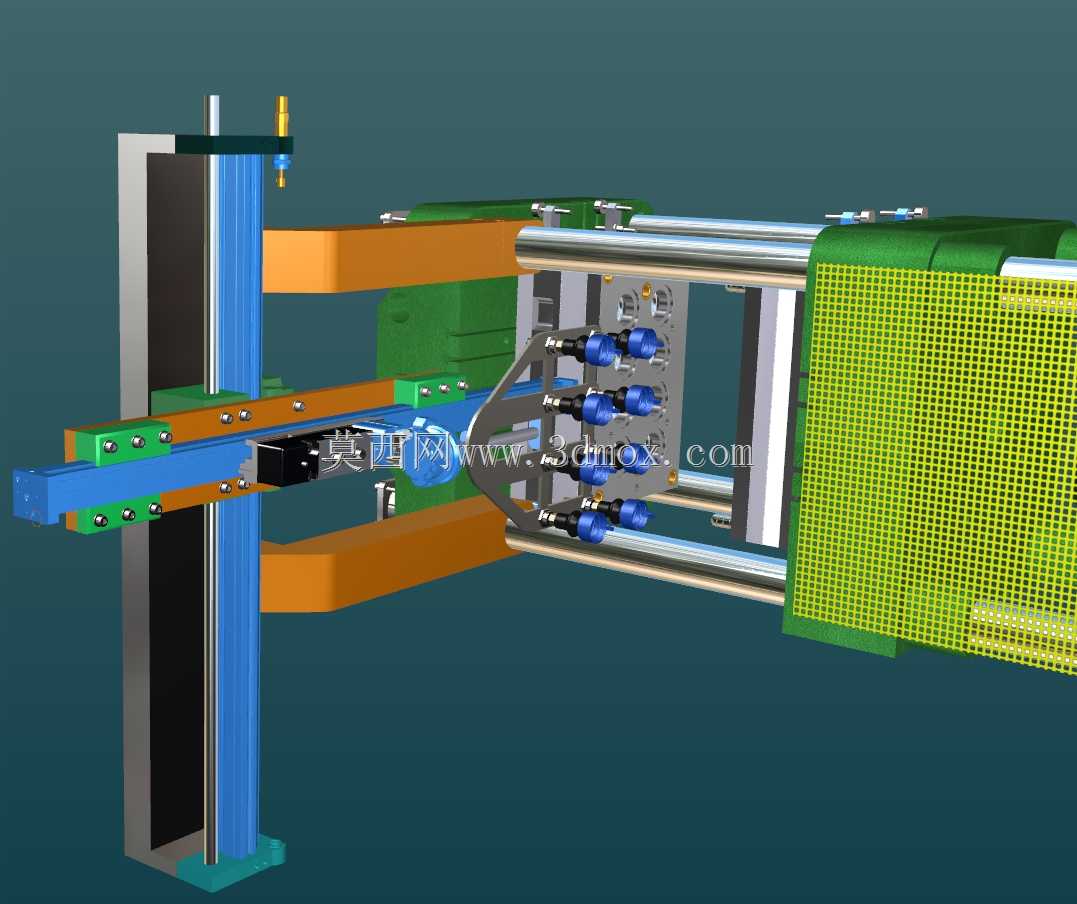

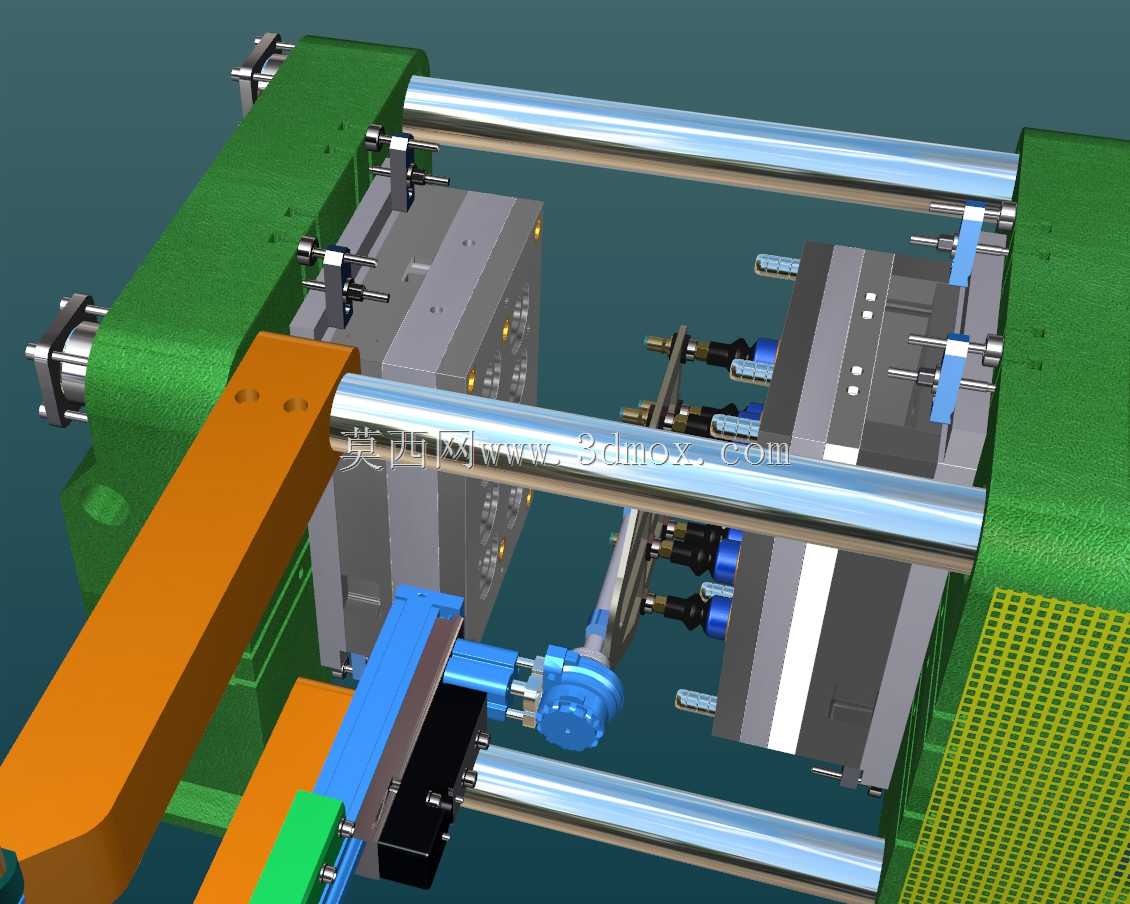

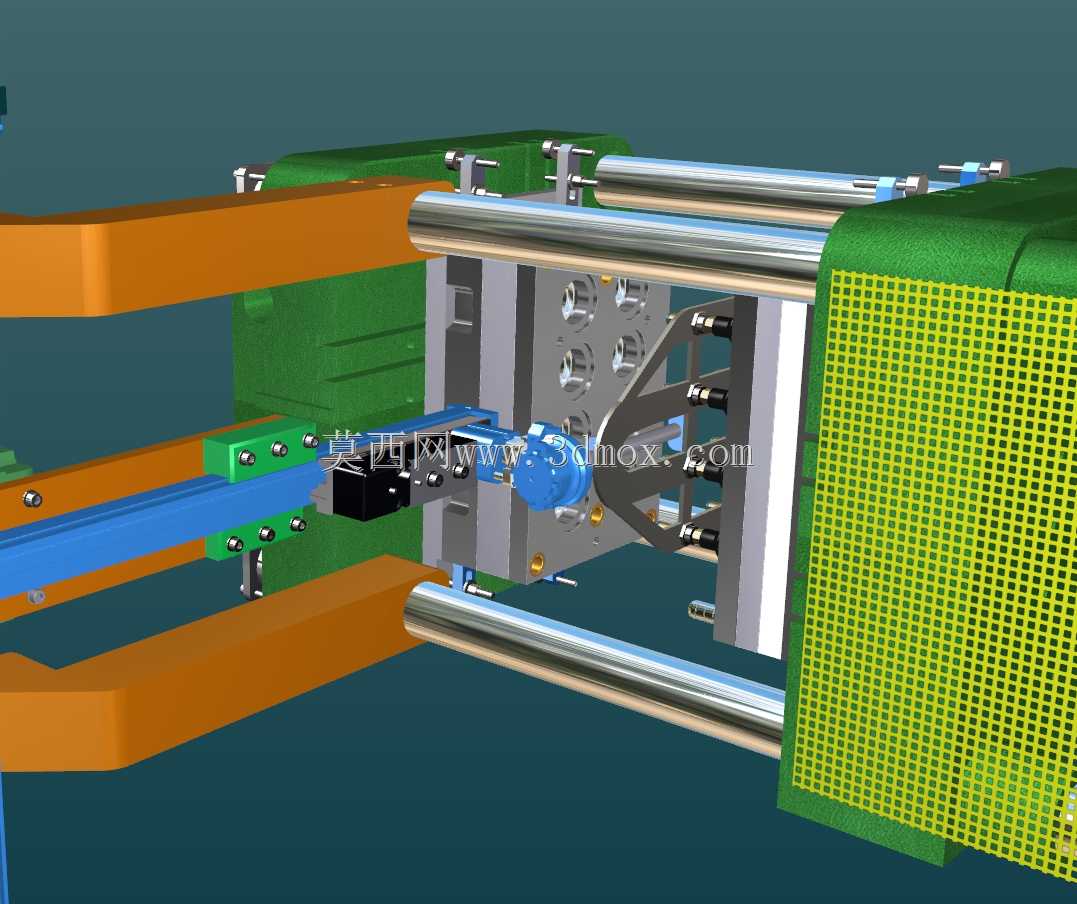

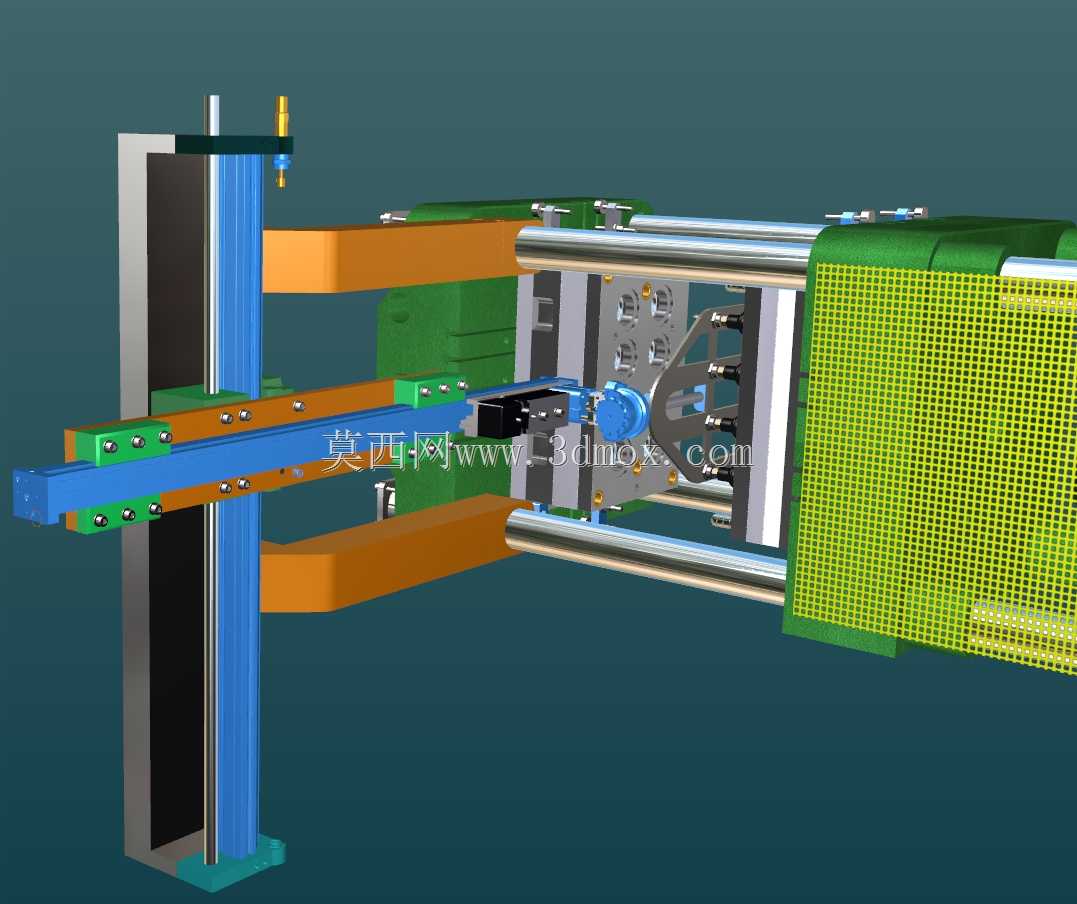

　　顶出板的复位采用复位杆配合弹簧的结构，合模前即可完成顶出板的预复位，避免顶针与滑块发生碰撞。模具的安装尺寸适配常用的卧式注塑机规格，定位圈、浇口套的尺寸符合行业通用标准，上下模的安装螺孔排布匹配常规注塑机的模板孔位，无需额外做转接板即可完成上机安装，模具的总厚度、开模行程都在常规120吨-160吨卧式注塑机的参数范围内，适配多数中小规格注塑设备的安装边界。浇注系统采用平衡式流道设计，从主浇道到各型腔的分流道长度、截面尺寸完全一致，保证注塑时熔料能同时填充到各个型腔，让各腔产品的成型压力、保压时长保持一致，有效降低多腔生产的产品尺寸差异，流道的截面采用圆形设计，减少熔料在流道内的压力损失，同时也便于后期脱模时流道凝料的自动脱落。
