工业设备间隔防护格栅钣金结构

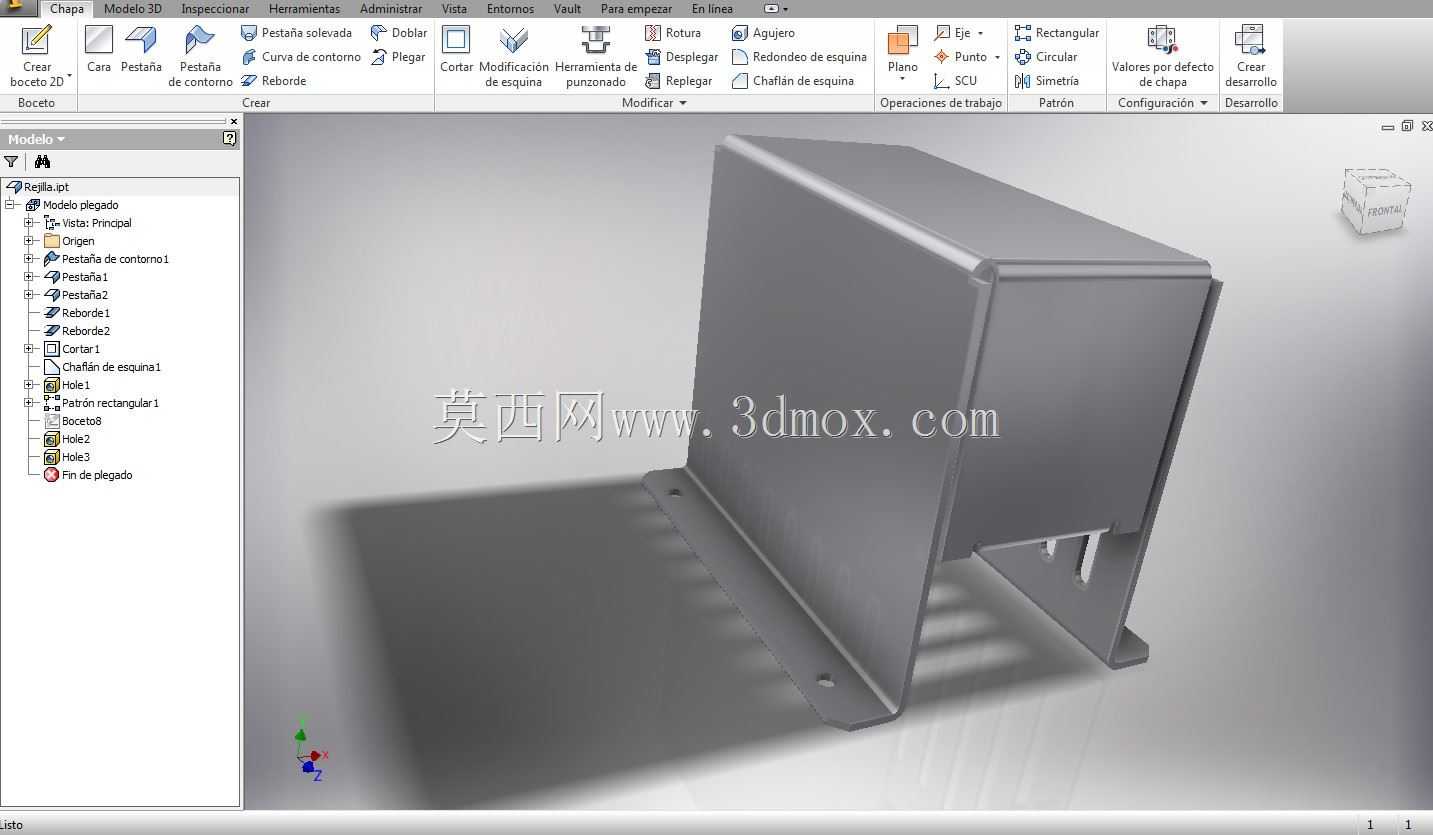

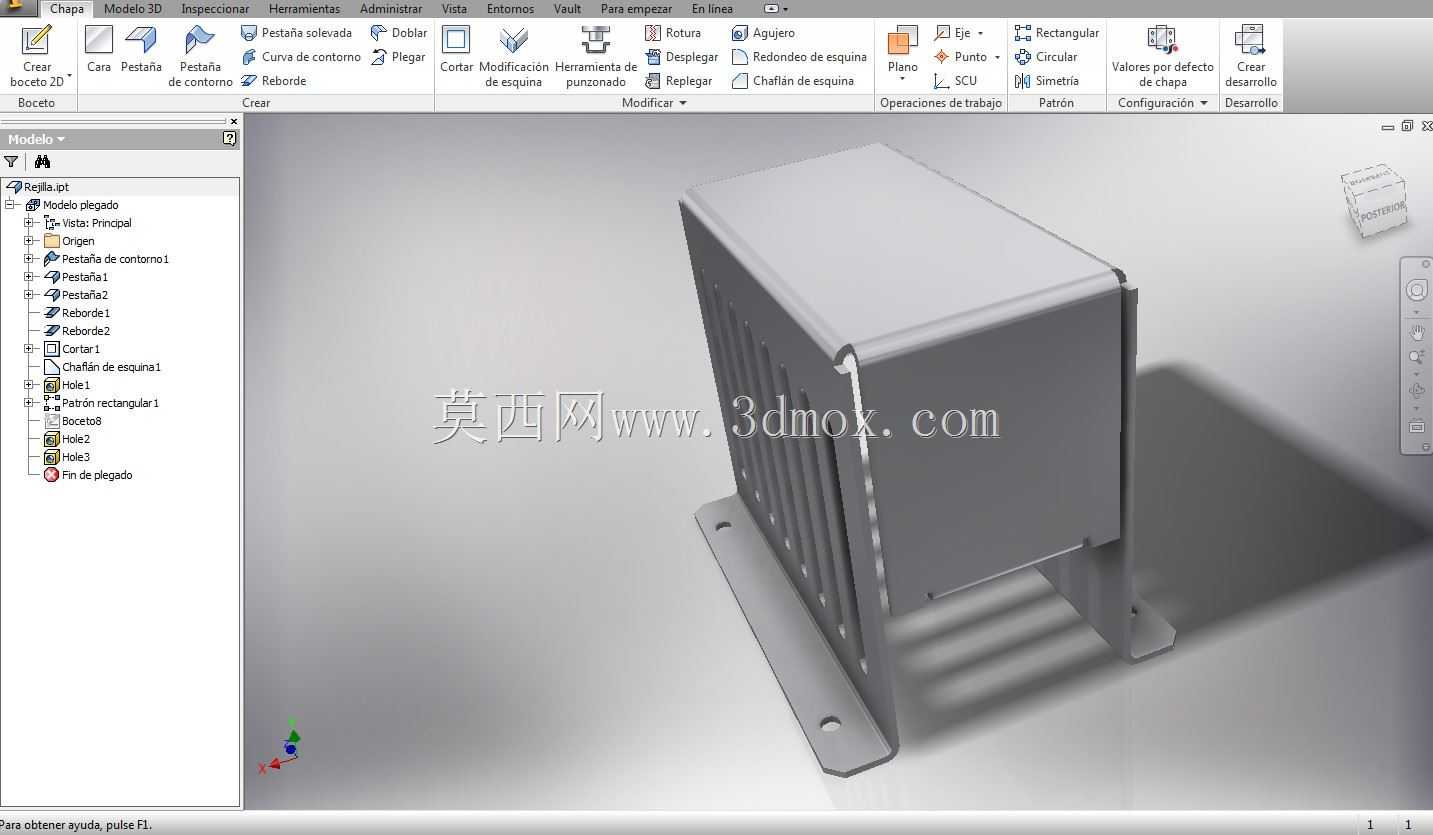

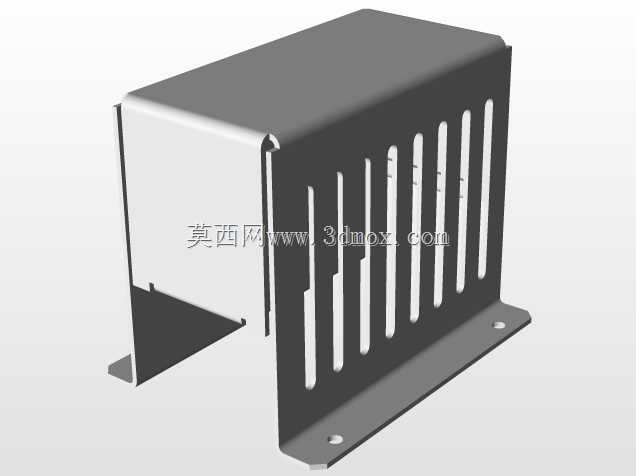

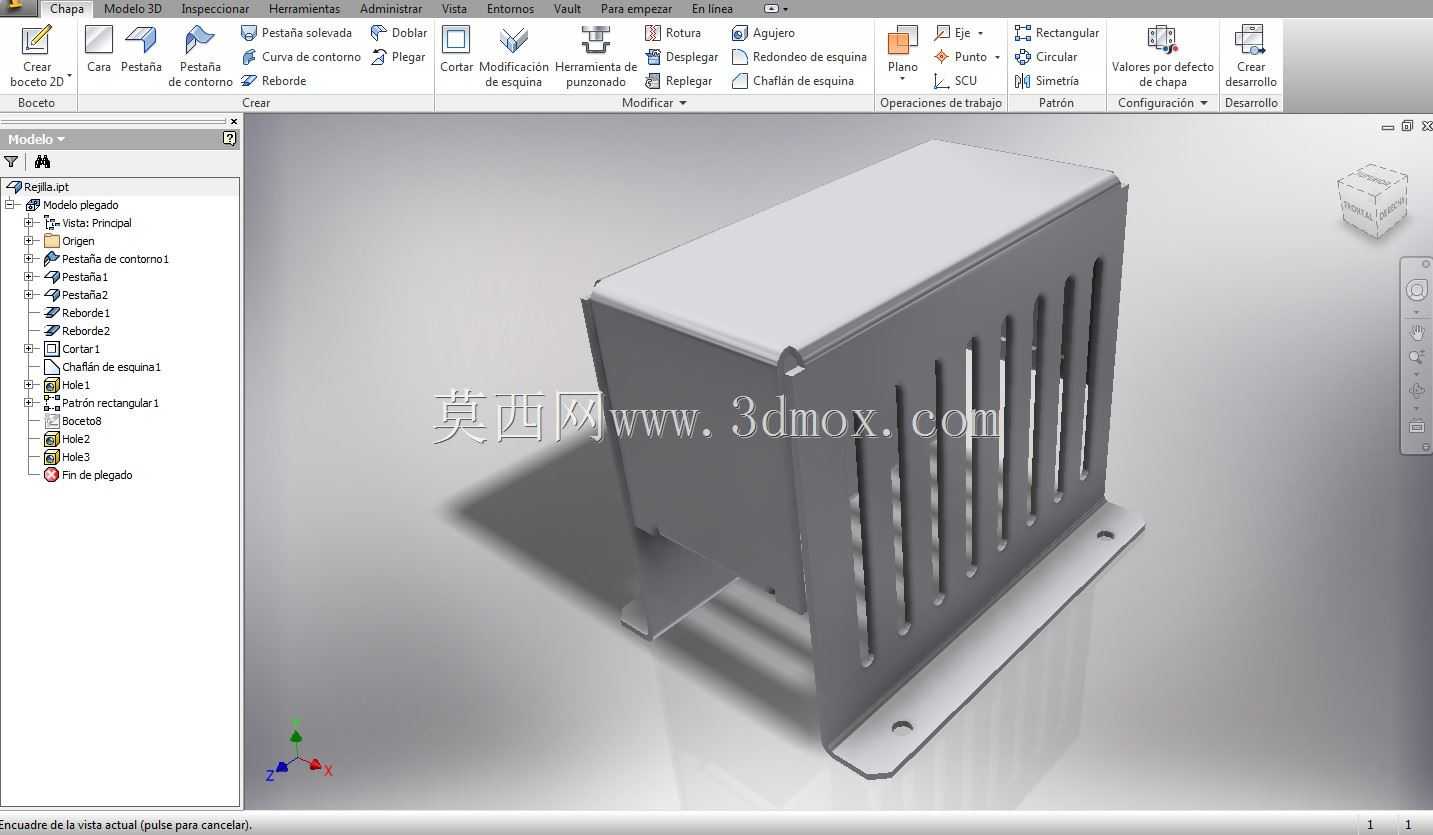

　　这款间隔防护格栅结构，主要应用在工业电控柜体、小型动力设备舱的内部空间分隔场景，实际使用中承担两个核心作用：一是将舱内不同功能的元器件模块做物理间隔，避免线束拉扯、元件碰撞引发的设备故障，二是通过侧面的开槽结构引导舱内空气流动，配合设备自带的散热风扇形成定向风道，降低功率元件工作时的积热风险。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，没有多余的拼接焊缝，主体腔体为规则矩形结构，侧面等距排布的竖向长条开槽，开槽宽度控制在3mm，既保证了通风通流面积，又能阻挡较大尺寸的异物进入腔体内部触碰带电元件。底部延伸出的两个带安装孔的固定支脚，是整个结构的安装基准，支脚与主体腔体采用90度折弯过渡，安装孔位做了沉台处理，

　　装配时使用M4规格的内六角螺丝即可完成固定，沉台设计可以让螺丝头部完全没入支脚平面，不会突出平面影响后续相邻部件的安装贴合。在设计初期的边界考量上，首先明确了安装空间的限制：腔体内部的净宽度要匹配常规100mm宽度的导轨式安装元件，整体高度控制在120mm，不会遮挡上层元件的接线端子操作空间，支脚的横向跨度设置为110mm，刚好适配市面主流的小型设备舱底部安装孔位间距，不需要额外在安装板上重新打孔适配。结构的边角位置全部做了R1.5的圆角处理，避免钣金锐边在装配、后期维护时划伤操作人员的手部，同时也能减少应力集中，提升钣金件的抗形变能力。腔体顶部为平面封闭结构，可作为小型轻量化元件的承载面，顶面的平面度公差控制在0.2mm以内，

　　保证放置在上面的元件不会出现倾斜晃动。实际建模过程中，对钣金折弯的止裂槽做了针对性优化，在支脚与主体连接的折弯位置预留了合适宽度的止裂口，避免折弯时出现材料撕裂、鼓包的问题，所有折弯内角统一采用R0.8的折弯半径，匹配常规钣金加工厂的折弯模具参数，不需要定制特殊刀具就能完成加工，有效控制生产制造成本。侧面的开槽采用阵列方式排布，相邻槽的间距保持一致，既保证了外观的规整性，也让整个结构的通风量分布均匀，不会出现局部区域通风不足的散热死角。两个固定支脚的安装孔位做了同轴度公差约束，保证装配时螺丝可以顺利穿过孔位，不会出现孔位错位导致的装配困难。
