双轮铰接式连接支撑构件结构设计

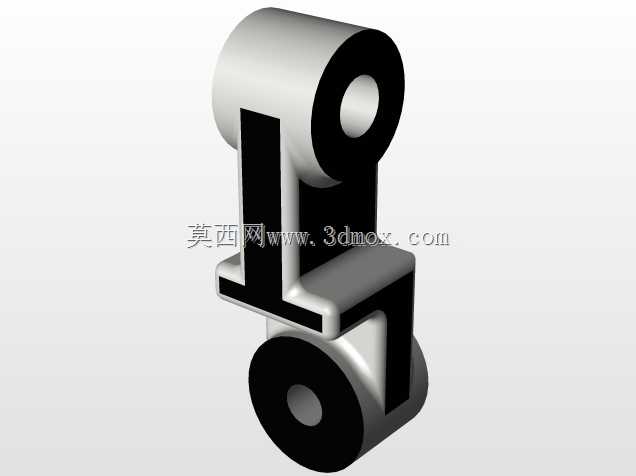

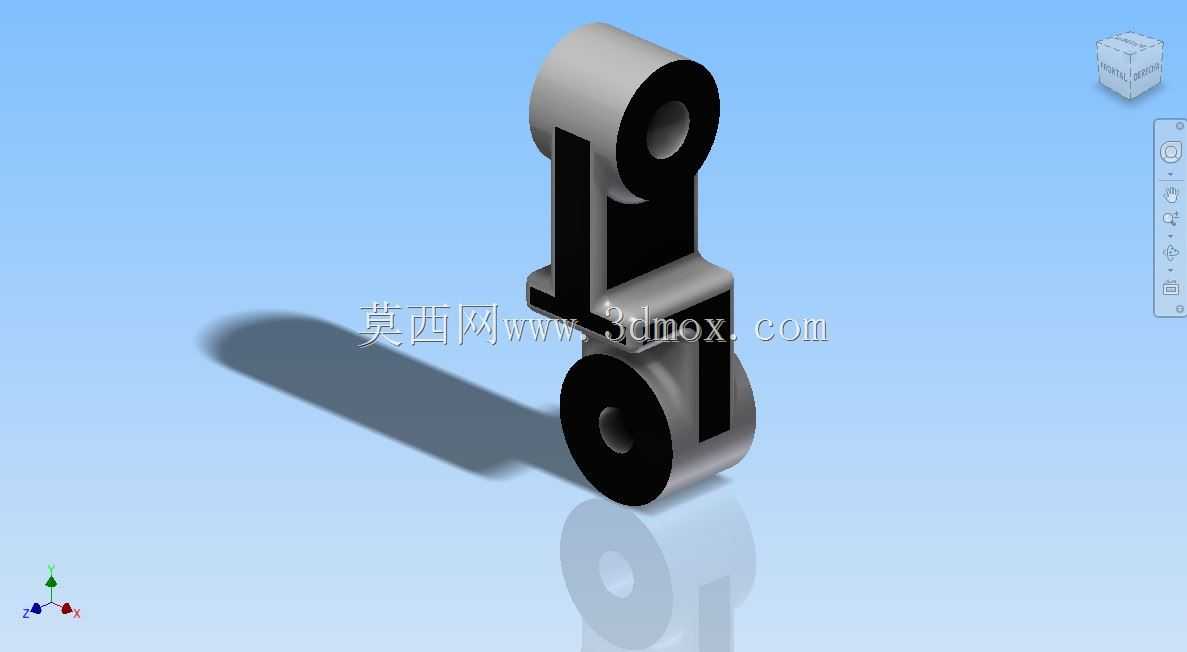

　　该构件属于铰接式支撑连接类零件，主要应用在需要实现小角度相对转动的机械联动场景中，比如小型输送线的侧部导向支撑、工装夹具的活动压臂连接、轻型自动化设备的摆杆铰接部位，能够在两个相对运动的部件之间传递支撑力，同时预留固定的转动自由度，避免刚性连接带来的应力集中问题。从结构设计来看，上下两个同轴布置的带孔轮状结构是核心的铰接安装位，内孔可直接穿装销轴或者配合自润滑衬套使用，轮体的圆柱面既可以作为铰接转动的配合面，也能在部分场景下作为滚轮接触面，沿导向面实现滚动位移，减少滑动摩擦带来的磨损。中间的连接臂采用变截面的L型弯折结构，并非等厚度直臂设计，这种设计一方面是为了避让安装空间内的其他相邻部件，避免运动过程中出现干涉，

　　另一方面通过弯折处的圆弧过渡优化应力分布，在承受径向载荷的时候，应力不会集中在直角连接处，提升构件的抗疲劳强度。在安装边界上，上下铰接孔的同轴度公差需要控制在0.02mm以内，否则穿装销轴后会出现卡滞，转动阻力大幅上升，连接臂的侧面与上下轮体的端面垂直度公差要控制在0.05mm范围内，保证安装后两个铰接位的端面不会和相邻配合部件出现偏磨。设计过程中没有采用多余的减重孔结构，因为这类构件通常承受的是交变冲击载荷，过多的开孔反而会破坏结构的连续性，降低整体刚性，实体结构的臂身可以更好地分散载荷，即使在频繁往复转动的工况下，也不容易出现形变。上下轮体的厚度略大于中间连接臂的厚度，安装时轮体端面直接和配合件的安装面接触，

　　连接臂和安装面之间预留微小间隙，避免臂身和安装面产生摩擦，只让铰接配合面承受转动摩擦，降低日常维护的润滑需求。这类构件在实际选型替换时，需要重点核对上下铰接孔的中心距尺寸，中心距的误差会直接影响联动部件的运动行程，导致整个机构的动作位置出现偏差，同时内孔的直径尺寸要和选用的销轴直径保持间隙配合，配合间隙控制在0.01-0.03mm之间，既保证转动灵活，又不会出现过大的晃动量。
