角向滑动式压紧夹持机械零件结构

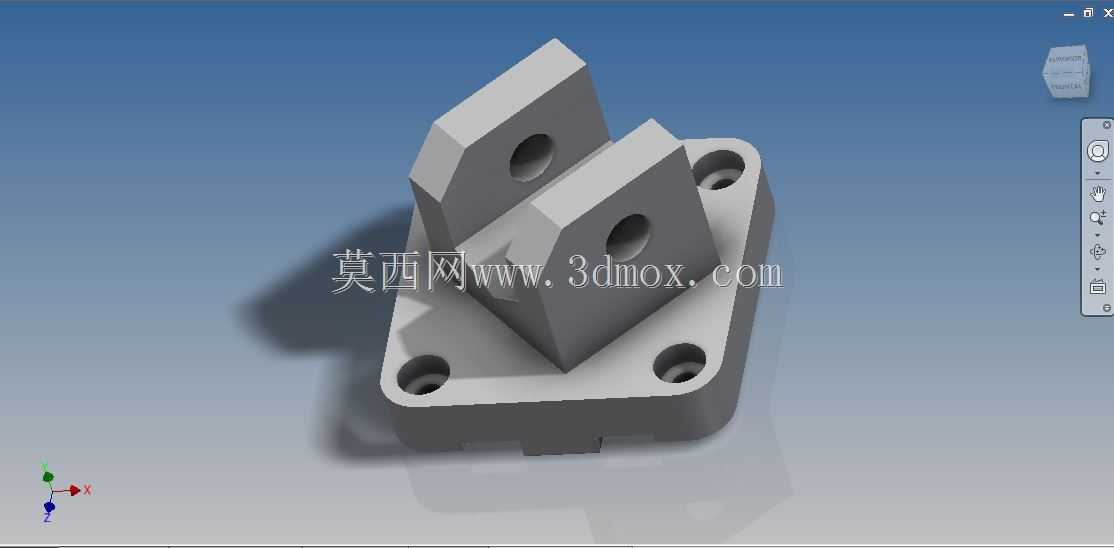

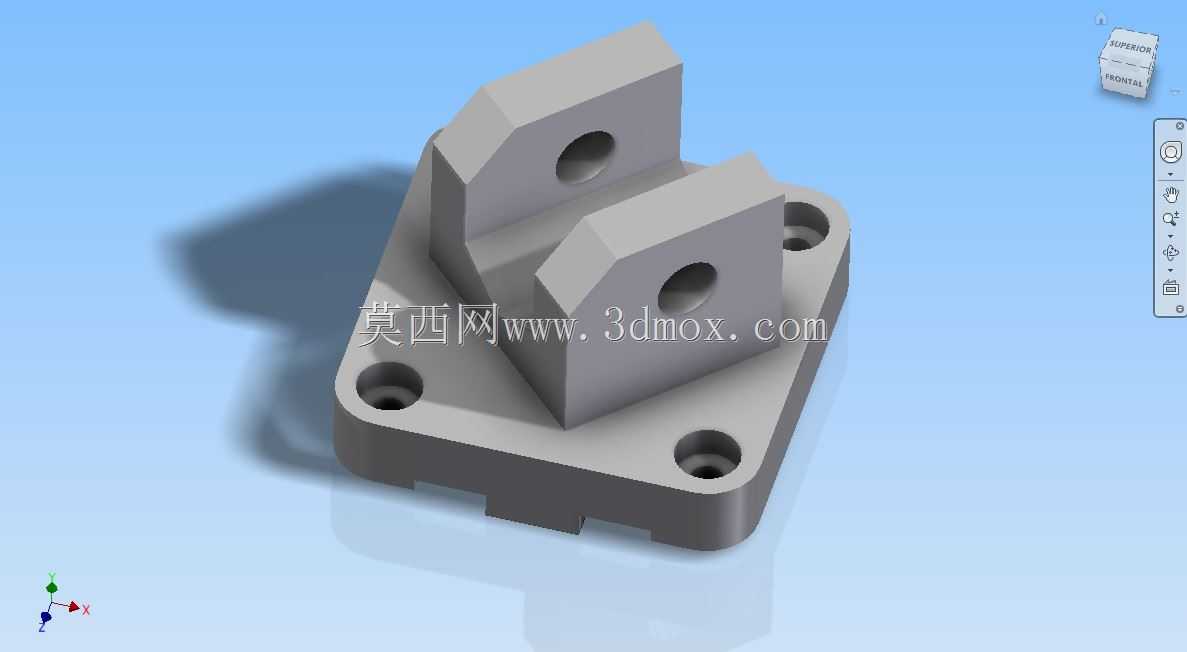

　　这类角向滑动压紧件常应用在工装夹具的定位工位、小型自动化生产线的工件固定环节，也可作为非标设备里的活动压紧模块使用，核心作用是在带角度偏移的安装场景下，为被加工或待装配工件提供稳定的侧向压紧力，避免工件在加工、装配过程中出现位移、翘曲问题。从结构设计来看，底部的方形安装法兰做了圆角过渡处理，四个角位置预留了沉头安装孔，安装时可直接通过内六角螺栓将整个构件固定在设备基板或者工装台面上，沉孔设计能够让螺栓头完全没入法兰平面，不会突出构件表面干涉滑动部件的运动轨迹，法兰底部还预留了定位卡槽，可与台面上的定位凸台配合，快速完成安装对位，不需要反复调整安装位置就能保证构件的装配精度。上部的叉形滑动座是核心功能部分，

　　两个平行的立板之间预留了标准宽度的滑动槽，可配套对应规格的角向滑条使用，立板侧面加工的半圆凹孔是锁紧件的安装位，当滑条调整到对应压紧位置后，可通过穿入凹孔的锁紧螺钉将滑条锁死，提供稳定的压紧力。设计时特意将滑动槽的导向面做了0.2mm的公差预留，既保证滑条滑动时无卡滞，也不会因为间隙过大导致压紧时出现晃动偏移，立板与底部法兰的连接位置做了加厚的过渡圆角，能够承受压紧作业时产生的侧向弯矩，避免长期受力后连接位置出现应力断裂。实际使用中，这类构件可适配不同厚度的被压紧工件，只需要更换对应长度的滑动压条即可，不需要重新制作整个夹持座，能够大幅降低非标工装的制作成本，安装边界上，法兰的外形尺寸适配常规的20系列、

　　30系列铝型材工作台的安装孔距，不需要额外加工转接板就能直接装配，在小型装配工作站、台式加工设备的辅助夹具上应用十分广泛，滑动行程的设计覆盖了常规小尺寸工件的压紧需求，不需要额外增加延长结构就能满足多数场景的使用要求。
