机械摇臂铰接连接支座结构设计

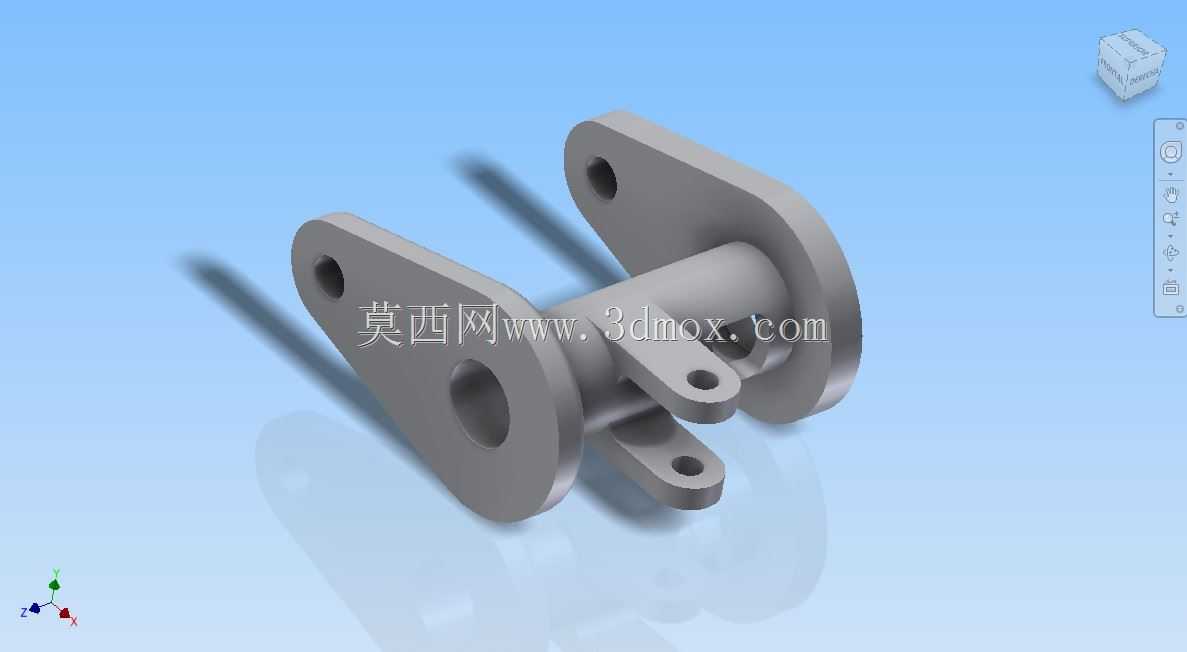

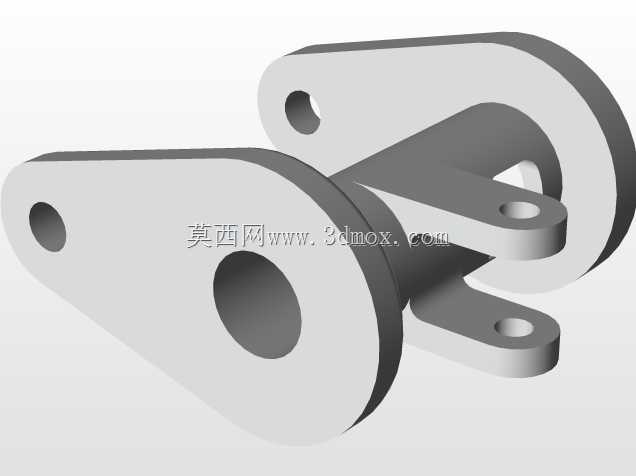

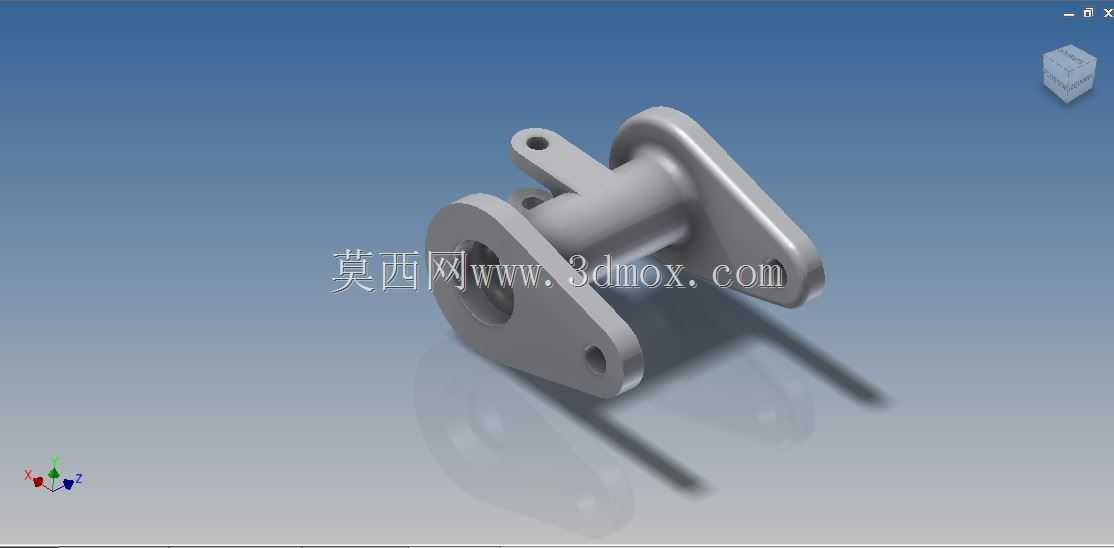

　　这类铰接摇臂支座多应用在中小载荷的机械传动链路中，常见于轻工自动化设备、小型农用机具、通用输送装置的摆动传动环节，核心作用是作为摆动动作的承载支点，完成动力传递过程中的运动方向转换与载荷承接，避免传动杆件直接与设备机架硬连接造成的磨损卡滞。从结构设计来看，主体采用一体化铸造成型后做机加工的工艺路线，主体筒状结构作为主承载轴的安装位，两端延伸出的带孔耳板分别对应不同的传动杆件连接需求，其中一侧的双平行耳板用于连接主动摆杆，另一侧的单耳板用于连接从动执行件，底部的法兰盘结构则用于将整个支座固定在设备机架的安装基准面上，法兰盘上预留的安装孔可适配常用的内六角螺栓紧固，安装时无需额外做焊接固定，拆装维护便捷。

　　设计过程中优先考虑了铰接运动的同轴度要求，主安装孔与两侧耳板的连接孔采用一次装夹镗孔加工，保证各孔位的轴线平行度误差控制在0.02mm以内，避免摆动过程中出现别劲、卡滞的问题，同时主筒体的壁厚根据常规工况下的径向载荷做了冗余设计，在承受1500N径向交变载荷时不会出现塑性变形。安装边界方面，整个支座的轴向安装长度控制在120mm以内，法兰盘最大外径为80mm，两侧耳板的外伸长度分别为35mm和45mm，安装时需要在机架侧预留至少100mm*90mm的平整安装面，法兰盘贴合面的平面度要求不低于Ra3.2，保证紧固后支座不会出现倾斜偏移。耳板上的连接孔分别适配直径12mm和8mm的铰接销轴，孔内预留了润滑脂槽的设计空间，

　　实际装配时可加装铜套或者自润滑轴承，降低铰接转动过程中的磨损，延长构件的使用寿命。这类构件在设计时没有采用复杂的曲面结构，所有棱边都做了R2的倒角处理，既避免加工过程中出现应力集中，也能防止装配调试时的锐边划伤，整体结构紧凑，没有冗余的设计部分，在满足承载与传动功能的前提下尽可能控制了构件自重，适合批量加工生产，可直接替换同安装尺寸的标准铰接支座，适配多数需要小角度摆动传动的机械工位。
