带法兰接口的多通路铸铁液压阀块结构

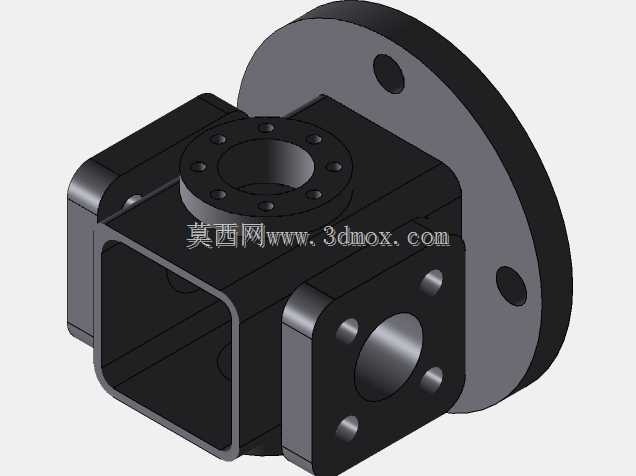

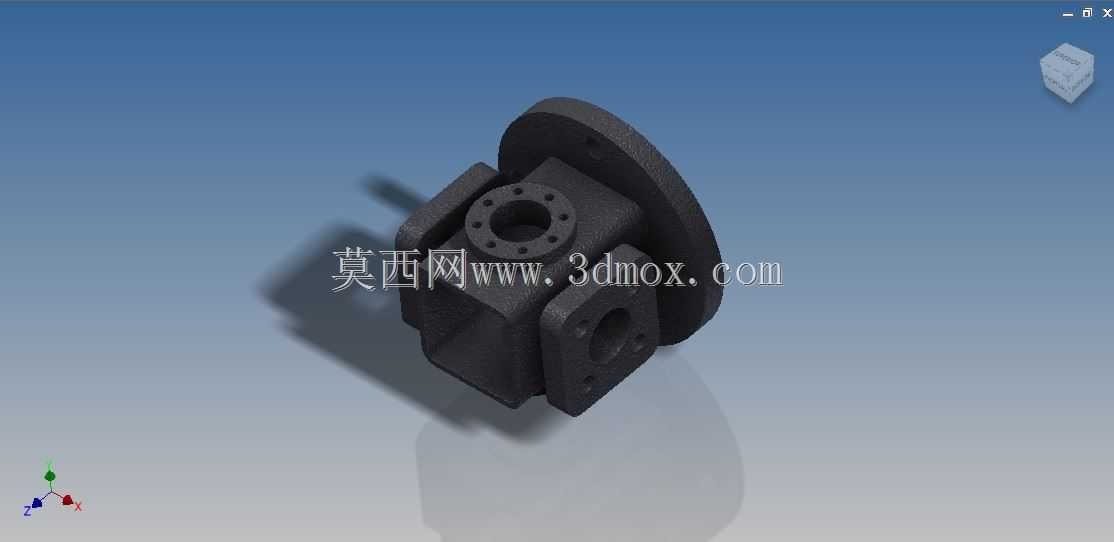

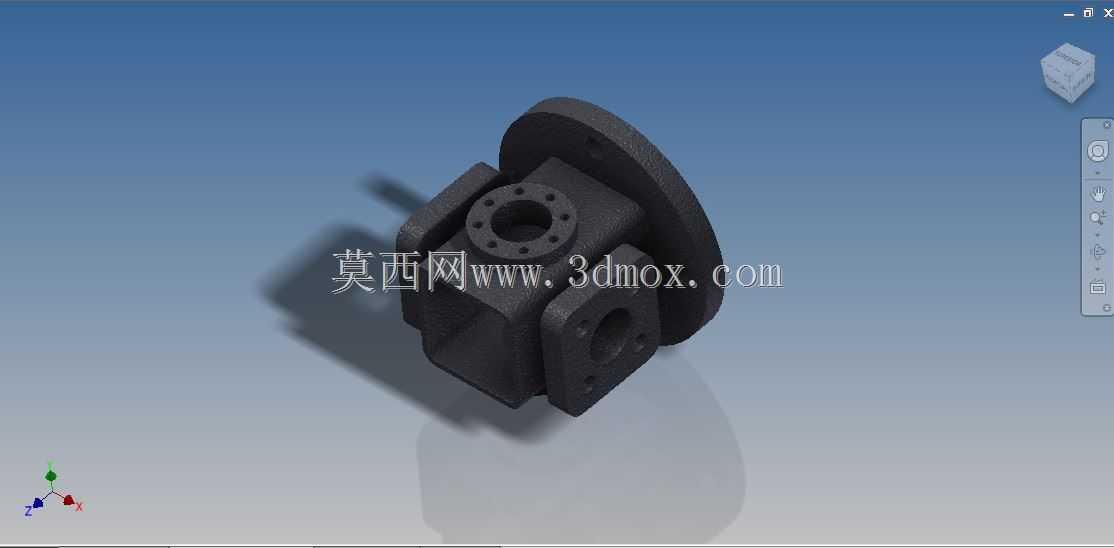

　　这款多通路阀块结构在液压传动系统中承担着油路分配、介质导流的核心作用，常见于中小型工程机械、机床液压站、自动化生产线的液压回路中，作为集成式油路的载体，它能替代分散的管路连接，减少系统泄漏点，压缩液压站的整体安装空间。从结构设计来看，主体采用方块式基体搭配侧置圆形法兰安装盘的布局，法兰盘上均匀分布的螺栓过孔用于和外部泵体、油路板或者执行元件端面对接，安装时需保证结合面的平面度公差控制在0.02mm以内，搭配O型密封圈实现端面静密封，避免高压工况下的介质渗漏。基体上分布的多个不同通径的接口，分别对应压力油进油、回油、工作油输出、测压点外接等不同功能，每个接口周边都设计了凸台结构，既可以增强接口处的结构强度，避免管路拧紧时造成基体开裂，

　　也能为密封件的安装提供定位基准。设计过程中首先要根据液压系统的额定流量确定各通路的通径尺寸，通路过小会造成介质流速过高引发温升和压力损失，过大则会增大阀块整体体积，造成材料浪费；内部油路的走向要尽量减少直角转弯，降低流道阻力，同时要保证各油路之间的壁厚满足耐压要求，在额定工作压力16MPa的工况下，油路间最小壁厚不小于3mm，避免高压击穿。外形尺寸上，法兰盘的外径决定了安装时的边界尺寸，选型时需要核对对接元件的安装孔位分布圆直径，确保螺栓孔位完全重合，避免出现安装错位；基体的方形结构方便在台虎钳上夹持加工，各面的垂直度公差控制在0.03mm以内，保证后续加装电磁阀、溢流阀等元件时的安装精度。这类集成阀块相比传统的管式连接结构，

　　能缩短管路长度，减少系统的压力损失，同时集成化的结构也方便后期维护，出现故障时可以整体拆解更换，不需要逐一排查分散管路，在中小流量的液压系统中应用十分广泛。建模过程中对各倒角、退刀槽的细节还原，也能为后续的数控加工程序编制提供准确参考，避免加工时出现刀具干涉或者工艺缺漏。
