三角支撑连接座静态分析练习结构件

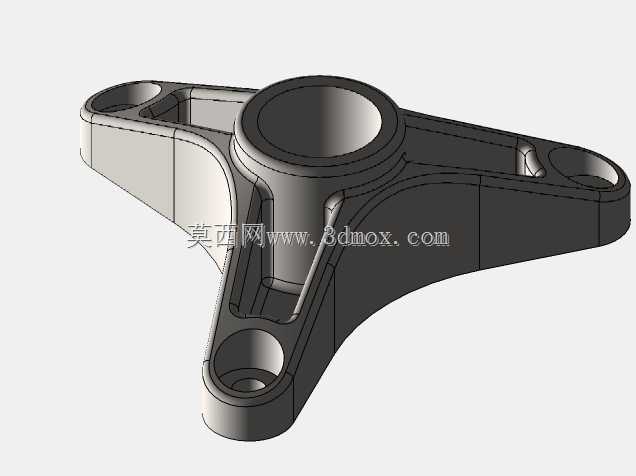

　　该三角支撑连接座属于典型的多安装点承载结构件，常见于小型设备的机架连接、传动组件的支撑定位场景，核心作用是在三个呈放射状分布的安装点位与中心轴孔之间实现稳定的力传导，分散中心轴段传递的径向载荷与小幅倾覆力矩，避免单点连接出现应力集中导致的结构失效。从结构设计逻辑来看，三个支臂采用等角度放射布局，中心设置带贯通孔的凸台结构，凸台高度根据轴段配合长度预留足够的接触支撑面，孔壁与轴的配合面预留合理的公差带，既保证装配时的同轴度要求，也能在长期受载时减少接触面的压溃磨损。每个支臂末端设置沉头安装孔，沉孔深度完全覆盖螺栓头高度，保证装配后连接件表面无凸起干涉，支臂与中心凸台的过渡位置采用大圆角平滑过渡，同时在支臂非配合面设置减重凹槽，

　　在不降低整体结构刚度的前提下减少材料用量，降低零件自身重量。设计过程中首先确定中心轴孔的公称直径，根据所配合轴的传递扭矩大小核算凸台的最小壁厚，再根据安装空间的边界限制确定三个支臂的伸展长度，支臂的截面厚度根据静力学仿真的应力云图做迭代调整，对应力集中的过渡区域做圆角优化，对应力水平极低的区域做挖槽减重，最终实现刚度、重量与加工成本的平衡。安装边界方面，三个支臂的安装孔中心距需匹配对应机架的安装点位公差，中心轴孔的端面与支臂安装面的垂直度需控制在合理公差范围内，避免装配后出现轴段偏载，零件整体的外轮廓尺寸需预留足够的装配操作空间，保证螺栓安装时工具的操作行程不受周边结构干涉。这类结构的静态分析练习重点在于模拟实际受载时的应力分布、变形量大小，验证结构设计的安全系数，帮助建模者掌握载荷施加、约束设置、网格划分的基本逻辑，理解结构过渡圆角对降低应力集中的实际作用，为后续同类型承载连接结构的设计积累实操经验。
