通讯设备内置金属屏蔽固定支架结构

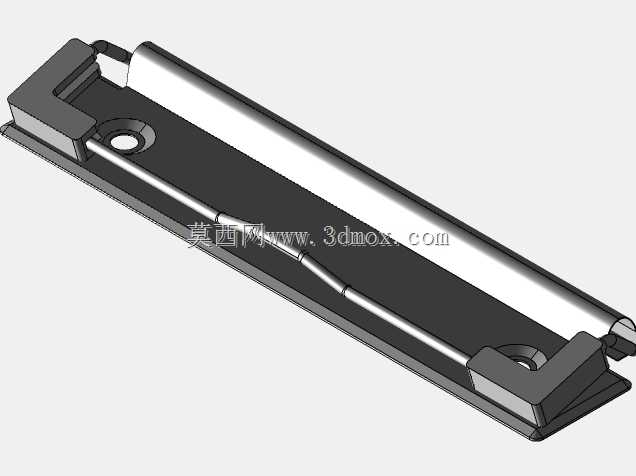

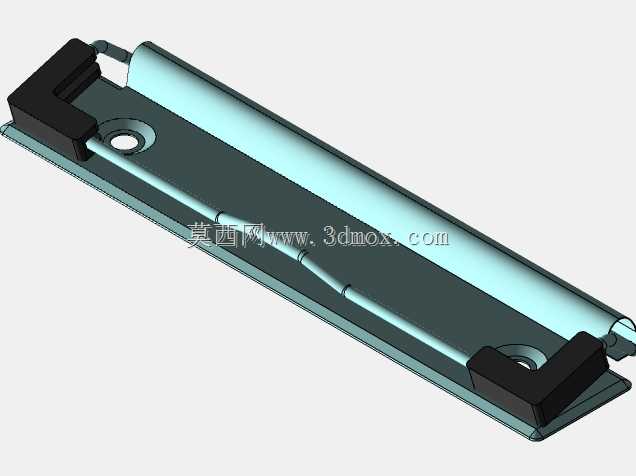

　　这款钣金成型的金属支架，主要应用在小型通讯终端设备的内部腔体中，承担电磁屏蔽与内部构件定位的双重作用，是通讯类电子产品内部结构里兼顾防护与装配功能的典型五金构件。从结构设计来看，主体采用薄金属板材一体冲压折弯成型，主体板面做了下沉式的型腔设计，长向一侧做了卷边处理，既提升了长条形构件的整体抗弯折刚度，避免装配后受设备内部震动产生形变，卷边形成的圆弧过渡也能消除锐边，防止组装过程中划伤内部线缆或者操作人员。支架两端设置的黑色塑胶缓冲定位块，采用卡接方式与钣金主体连接，不需要额外螺丝固定，装配时可以直接卡入设备壳体对应的定位槽内，既能够吸收设备运输、使用过程中产生的震动冲击，也能避免金属支架与塑料壳体直接硬接触产生的磨损异响。

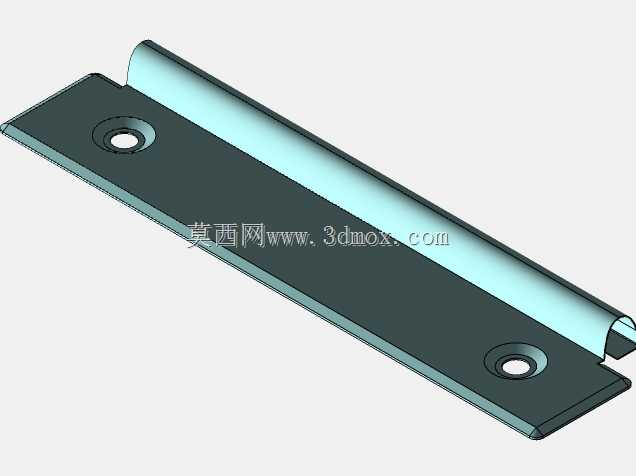

　　板面预留的两个圆形安装孔位，位置度公差控制在±0.1mm范围内，既可以通过螺丝将支架锁紧在设备壳体的螺柱上，也能作为内部排线的穿线定位点，避免排线晃动干扰射频信号。设计过程中优先考虑了冲压工艺的可行性，所有折弯内角都预留了与板材厚度匹配的折弯圆角，避免冲压过程中出现板材开裂的问题，卷边结构的成型半径经过反复校核，既保证成型后边缘圆润无毛刺，也不会因为卷边半径过大占用过多内部装配空间。安装边界方面，支架整体为长条形扁平结构，厚度方向的装配间隙仅需预留3.2mm即可完成安装，长度方向两端的定位块突出主体端面1.5mm，装配时不需要额外调整位置，对准壳体卡槽推入即可完成预固定，后续锁紧两颗固定螺丝就能完成装配，

　　能够有效提升生产线的组装效率。在电磁屏蔽功能的实现上，金属板材选用了导电性能优异的镀锌板材，装配后支架与设备内部的接地螺柱通过安装孔导通，能够对支架覆盖区域的电路模块形成有效的电磁屏蔽，减少外部杂波信号对通讯模块的干扰，同时也能避免模块自身的信号向外辐射干扰其他元器件。两端的塑胶块除了定位缓冲作用，还能在支架与壳体之间形成绝缘隔离，防止金属支架与壳体表面的导电涂层接触产生意外导通，影响设备的电路稳定性。
