柜门用插销式门闩锁具结构设计

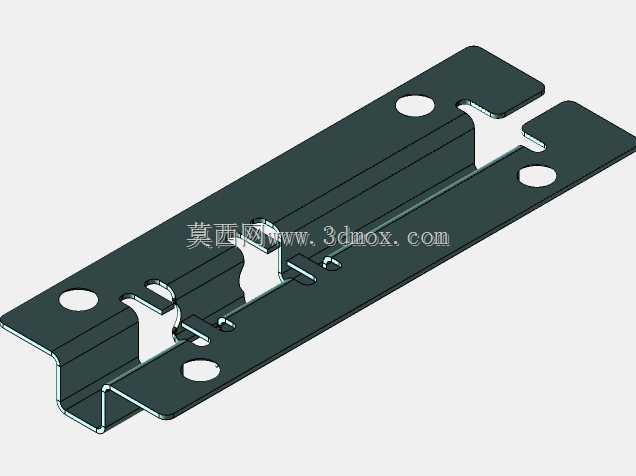

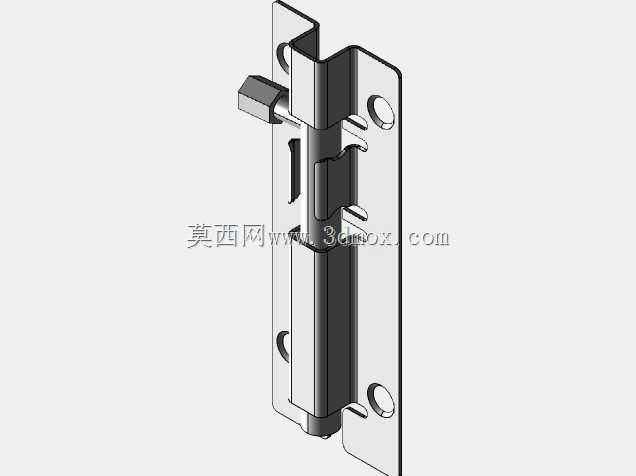

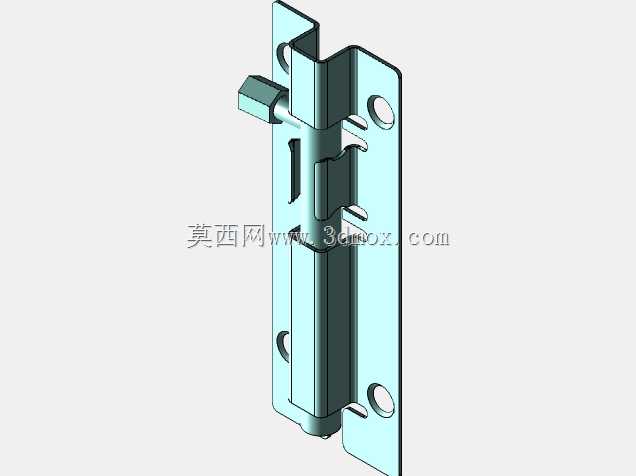

　　这款插销式门闩主要面向各类工业柜体、民用储物柜、设备防护柜门的锁闭需求设计，日常使用中可实现柜门的手动快速锁止与开启，无需额外配套锁具即可完成基础的门体固定，在车间电气柜、仓储储物柜、小型设备防护门、户外机箱等场景中都能适配，相比弹簧式插销，这款结构没有易损的弹性元件，长期在多粉尘、温差变化大的工况下也不容易出现卡滞失效的问题。从结构设计逻辑来看，整体采用分体式插合结构，安装基板为带圆角的长条形平板，四个角位预留沉头安装孔，安装时可直接通过螺丝固定在柜门侧边的框体上，插销杆的滑动槽直接在基板上一体冲压成型，减少了额外的拼接零件，装配工序更简单，滑动过程中插销杆和槽体的接触面积经过匹配设计，推拉时的阻尼感适中，不会出现松旷晃动的情况，

　　也不会因为摩擦力过大导致操作费力。插销头部做了倒角导向处理，和门框上配套的插孔对位时，即使存在小幅的安装位置偏差，也能顺利插入完成锁闭，不需要操作人员反复调整门体位置。插销的推拉拨块突出于基板平面，表面做了防滑的平面处理，戴劳保手套操作时也能顺利施力，不会出现打滑的问题。安装边界方面，基板的宽度控制在窄边尺寸，适配市面上多数20mm以上宽度的柜门框型材，不需要对框体做额外的裁切加工，插销的伸出长度满足常规柜门的锁合深度要求，即使门体和门框之间存在1-2mm的装配间隙，也能保证插销完全进入插孔，不会出现锁止失效的情况。整体结构的外露边缘都做了去毛刺倒钝处理，安装和使用过程中不会划伤操作人员，金属板材的厚度经过强度校核，承受常规的外力冲撞时不会出现基板变形、插销弯折的问题，日常维护只需要定期在滑动接触面涂抹少量润滑脂即可，不需要频繁更换零件，适配性和耐用性都能满足工业场景的长期使用要求。
