户外落地式带防雨檐电气柜结构设计

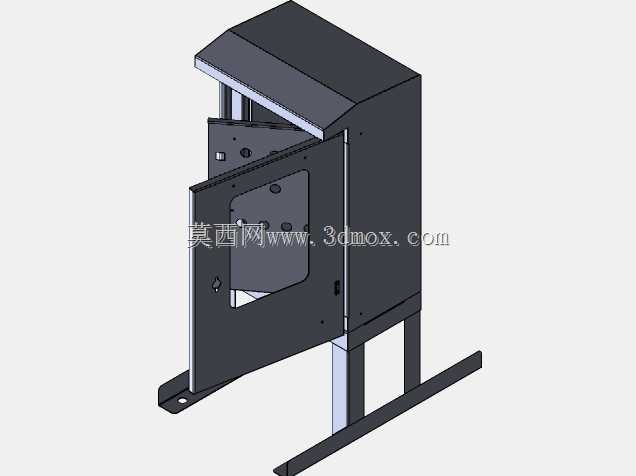

　　这款户外落地式电气柜的结构设计，首先针对户外露天安装场景做了针对性优化，顶部设置外伸式斜向防雨檐，可在降雨时引导雨水沿檐边滑落，避免雨水顺着柜门缝隙渗入柜体内部，适配厂区户外设备区、户外通讯基站、野外作业临时供电点等无遮挡安装场景。柜体采用整体钣金折弯焊接成型，侧部预留的安装孔位可适配不同规格的电气元件安装板，柜门与柜体之间采用隐藏式铰链连接，开合角度可满足内部元件检修、布线的操作需求，柜门关闭后通过侧边锁具实现锁紧，可避免非专业人员随意开启引发安全隐患。柜体底部设置独立支撑腿结构，支撑腿与地面安装底座通过螺栓连接，安装时可根据现场地面平整度调整安装位置，支撑腿将柜体主体抬离地面一定高度，可避免地面积水浸泡柜体底部，

　　同时减少地面潮气侵入柜体内部，延长内部电气元件的使用寿命。从结构设计思路来看，这款柜体优先考虑户外使用的防护需求，柜体板材的折弯圆角均做了钝化处理，避免安装、检修过程中划伤操作人员，柜体内部预留了充足的布线空间，可容纳断路器、接线端子、通讯模块等多种电气元件，侧部的走线孔位预留了密封件安装位置，布线完成后可通过密封件封堵孔隙，进一步提升柜体的防护等级。在安装边界方面，支撑腿的底部安装孔间距符合常规户外电气设备安装的基础尺寸要求，无需额外定制安装底座即可适配多数现场的预制安装基础，柜体的整体宽度与深度可满足多数中小型电气系统的元件排布需求，柜门开启时的外伸距离也经过核算，不会占用过多检修通道空间，适合在空间有限的户外设备点位安装。

　　柜体的门板内侧预留了元件安装位，可固定小型标识牌、二次回路接线端子等附属部件，柜体顶部的防雨檐超出柜体侧面的尺寸经过反复校核，可在常规降雨角度下完全遮挡柜体顶部的拼接缝隙，避免雨水渗漏。整体结构没有冗余设计，所有钣金件的折弯工艺都适配常规钣金加工设备的加工能力，无需特殊定制模具即可完成生产，有效控制了加工制造成本，同时结构强度可满足户外使用的抗风、抗冲击要求，适合批量生产应用在各类户外电气配套场景中。
