平底橡胶支撑调节脚杯固定支撑结构

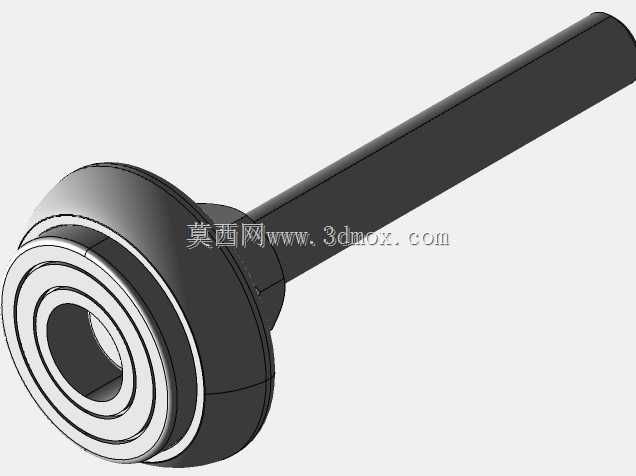

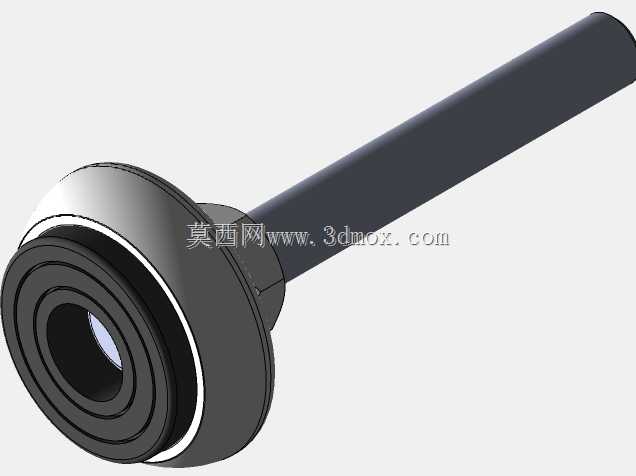

　　这类带橡胶底座的调节支撑脚，是工业生产场景里应用极广的支撑调平部件，常见于各类非标自动化机架、生产线操作台、输送线支架、小型设备机台的底部安装位，核心作用是抵消地面不平整带来的设备倾斜问题，同时通过橡胶底座的阻尼特性，缓冲设备运行时产生的微幅振动，避免振动传导至地面引发共振异响，也能防止硬质金属底座直接接触地面划伤环氧地坪或者瓷砖地面。从结构设计逻辑来看，这款脚杯采用长杆螺杆搭配平底喇叭形橡胶底座的组合，螺杆部分采用标准外螺纹设计，可直接旋入机架底部预设的螺纹孔内，也可配合锁紧螺母实现安装高度的固定，旋转螺杆即可无级调整支撑高度，调平过程无需抬升设备，单人即可完成单点位的高度微调，适配不同地面高差的安装场景。

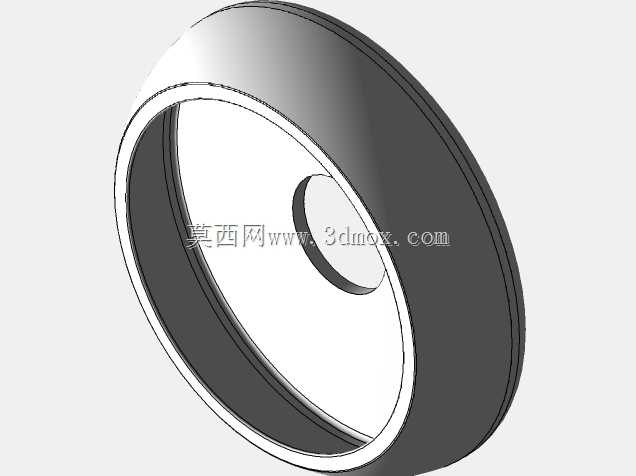

　　底座部分采用喇叭形扩口结构，相比同直径的平底直筒底座，接触面积更大，单位面积承压更小，在软质地面上使用时不易出现底座下陷的问题，底座内嵌金属嵌件与螺杆刚性连接，避免长期承重后橡胶与金属连接位出现松脱变形，外层橡胶采用邵氏硬度适中的耐磨橡胶材质，既具备足够的支撑刚性，不会因设备长期重压出现过度压缩变形，又能保留足够的摩擦系数，设备调平完成后不会出现支撑脚滑移错位的问题。从安装边界来看，这类脚杯的安装占用空间集中在设备底部垂直投影范围内，螺杆长度可根据设备所需的调节高度范围选型，底座直径根据单点位承重匹配，选型时需要注意螺杆旋入机架的深度不小于螺杆直径的1.5倍，避免螺纹咬合不足导致承重后滑牙，安装时需先将所有支撑脚初步旋入机架，

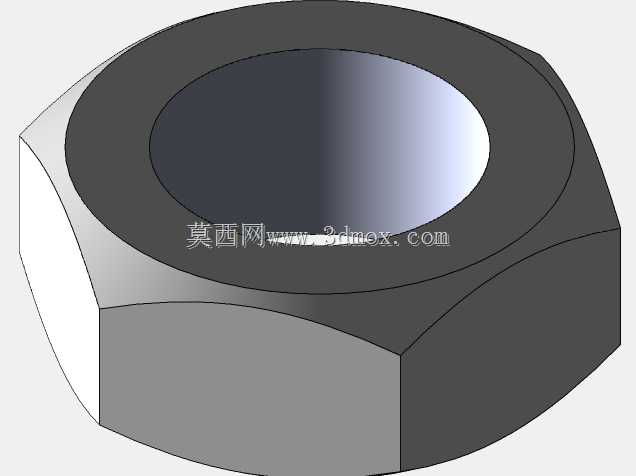

　　放置到安装位置后逐点调整高度，配合水平仪确认设备台面水平度后，再将螺杆上的锁紧螺母旋紧抵靠机架底面，锁定调整后的高度，避免设备运行振动导致螺杆回转松动。在实际产线应用中，这类脚杯相比固定式支撑脚的适配性更强，尤其是在车间地面存在施工高差、后期地面沉降的场景下，无需额外垫塞垫片即可完成调平，橡胶底座的隔振效果也能降低设备振动对周边精密检测工位的影响，适合电子组装生产线、小型包装设备、实验室工作台、仓储货架等对水平度有要求、同时存在微幅振动的设备使用。建模过程中需要重点关注金属嵌件与橡胶底座的包覆配合尺寸，螺杆与嵌件的同轴度公差，以及底座底部的平面度要求，避免建模时出现配合间隙不合理、底座放置不平的问题，螺纹部分采用标准机械螺纹建模，可直接导出工程图用于生产加工。
