电气柜可拆卸式暗装铰链HL-011结构

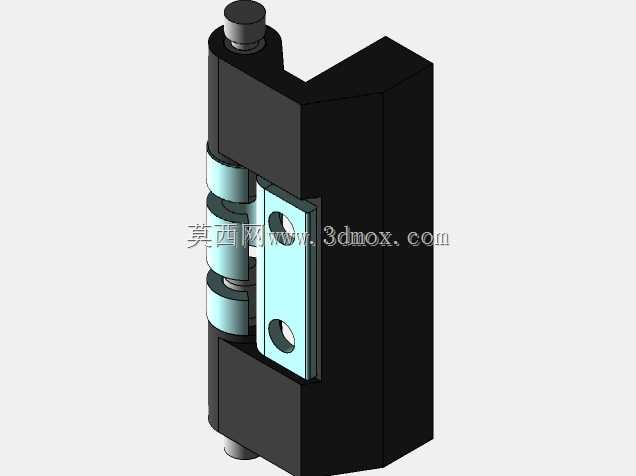

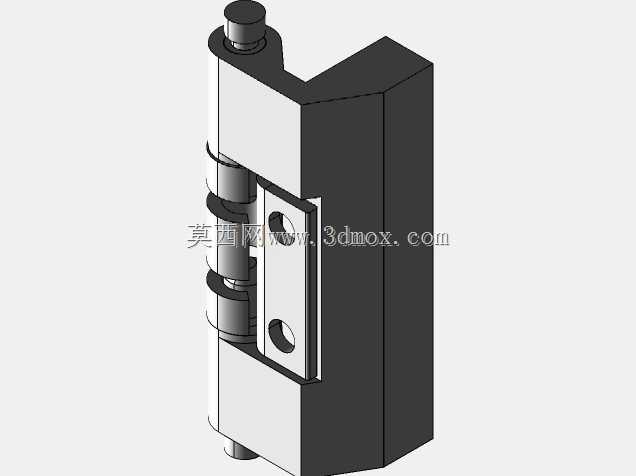

　　这款铰链主要应用在各类工业电气柜、控制柜、配电箱的柜门与柜体连接部位，承担柜门开合转动、承载柜门重量、保证柜门闭合对位精度的核心作用，在低压配电柜、工控机柜、通讯基站柜体、户外防雨电气柜上都能适配使用，尤其适合对柜体外观平整度有要求、不希望铰链外露的安装场景，外露式铰链容易在运输、安装过程中被磕碰变形，暗装结构能将铰链主体藏在柜体与柜门的侧边缝隙内，既提升柜体外观整体性，也能减少外力对铰链的直接冲击，延长部件使用寿命。从结构设计来看，这款铰链采用分体式组合结构，固定页与转动页通过销轴实现铰接，销轴端部设置限位挡圈，避免开合过程中销轴窜动脱出，转动部位叠加了多组耐磨衬套，长期开合转动也不会出现金属直接摩擦导致的卡滞、异响问题，

　　固定页上预留了两个沉头安装孔，安装时螺丝可以完全沉入孔内，不会突出页片表面干涉柜门开合，也不会刮蹭柜体内的布线或者元器件。设计阶段首先考虑了电气柜的安装边界，常规厚度1.5mm到2.5mm的冷轧钢柜体侧板、柜门侧板都能适配，安装时不需要在柜体外侧开大尺寸的外露安装孔，只需要在侧边对应位置冲裁匹配页片尺寸的沉槽，将铰链主体嵌入槽内后通过螺丝锁紧即可，安装完成后铰链外表面与柜体侧边基本齐平，不会突出柜体轮廓，在多台柜体并排拼接安装时，也不会因为侧边突出的部件导致柜体之间无法紧密贴合，节省安装空间的同时也能提升柜体拼接后的密封性能。开合角度设计上满足电气柜日常维护的使用需求，柜门可以顺畅转动到常规维护所需的开度，转动过程中阻尼均匀，

　　不会出现突然下坠或者卡位的情况，能够稳定停留在开合范围内的任意角度，方便运维人员进行柜内元器件检修、线路整理作业，不需要额外加装柜门支撑部件。材质搭配上，主体承载部分采用高强度钢材做发黑防锈处理，接触摩擦的衬套部位采用耐磨自润滑材质，既保证整体结构的承重能力，适配常规厚度钢制电气柜门的重量负载，也能在潮湿、多粉尘的工业车间环境下长期使用，不容易出现锈蚀卡滞的问题，页片与柜体接触的面做了平面度处理，安装后贴合紧密，不会出现安装缝隙导致的松动、晃动问题，保证柜门闭合后与柜体的配合间隙均匀，配合柜体上的密封条可以实现良好的防尘防水效果，避免外界粉尘、水汽进入柜内影响电气元器件的正常运行。
