多工位圆形定位安装基座结构设计

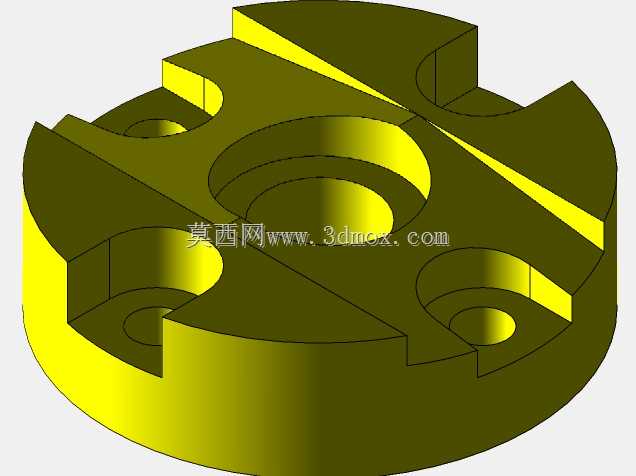

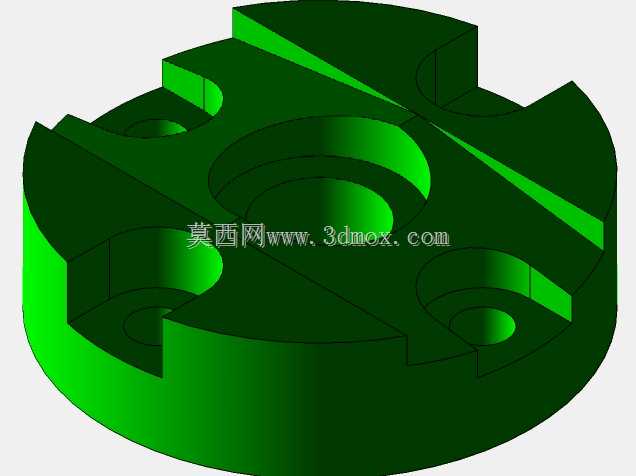

　　这款圆形基座类零件，常应用于工装夹具的定位承载场景，也可作为小型自动化设备的工位转接安装座，在通讯设备组装工位、小型零部件检测工装中都能见到这类结构的身影。从结构设计来看，整体采用圆盘式主体布局，盘面做了对称式的切削让位设计，三个方向的缺口结构并非随意设置，一方面是为了避让周边相邻工位的运动部件，避免设备运行过程中发生结构干涉，另一方面也能有效降低零件自身重量，减少安装面的承重负载，对于需要频繁换位的快换工装场景来说，这种减重设计能降低快换机构的驱动负载，提升换位动作的响应速度。盘面分布的多组沉孔结构，分为定位销孔与安装螺纹孔两类，其中中心区域的大尺寸环形沉台，主要用于容纳配套的轴类定位件，保证安装后配合面的贴合精度，

　　避免出现定位偏移；周边均匀分布的小孔，其中带沉头的结构用于穿装固定螺栓，保证螺栓安装后头部不高出基准面，不会对上方安装的部件造成干涉，另一组光孔则用于安装定位销，通过销孔配合保证每次拆装后的重复定位精度，控制在0.02mm以内的配合间隙能满足多数精密工装的定位要求。设计过程中，首先确定了安装面的平面度要求，整个底面作为安装基准面，平面度公差控制在0.01mm，保证安装后不会出现翘曲变形；盘面的各孔位位置度公差围绕中心基准设置，避免孔位偏移导致安装错位。从安装边界来看，零件整体外径适配常规100mm规格的标准安装法兰，厚度方向的尺寸预留了足够的螺栓拧入深度，同时缺口位置的切削深度经过核算，既保证了让位空间足够，

　　又不会削弱基座整体的结构强度，在承受15kg以内的垂直负载时，不会出现明显的形变。这类零件在实际加工时，通常采用铝合金或45号钢作为毛坯材料，经数控铣削一次装夹完成盘面所有特征的加工，减少二次装夹带来的形位公差误差，表面做阳极氧化或发黑处理，提升耐磨性能与防锈能力，适配车间多油污、多粉尘的使用环境。在实际装配场景中，这类基座可以直接通过螺栓固定在设备工作台的T型槽上，也可以搭配快换板实现不同工装的快速切换，对称式的结构设计让零件没有安装方向的强制要求，降低了现场装配的操作难度，即使是新入职的装配人员，也能快速完成安装对位，减少装配调试的时间成本。
