角撑式螺栓连接支撑支架结构设计

项目分类:通用五金配件 发布时间:2022-06-28 ID:671129
  • 角撑式螺栓连接支撑支架结构设计
  • 角撑式螺栓连接支撑支架结构设计
  • 角撑式螺栓连接支撑支架结构设计
  • 角撑式螺栓连接支撑支架结构设计
  • 角撑式螺栓连接支撑支架结构设计
  • 角撑式螺栓连接支撑支架结构设计
  • 角撑式螺栓连接支撑支架结构设计

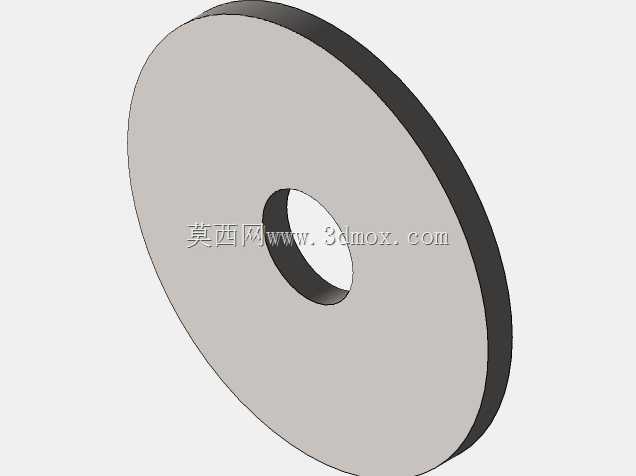

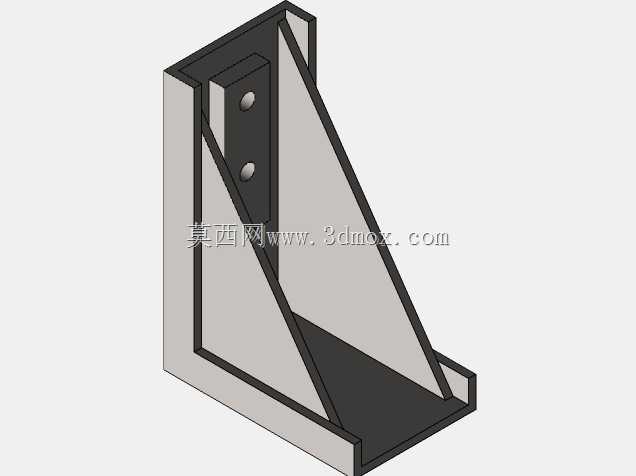

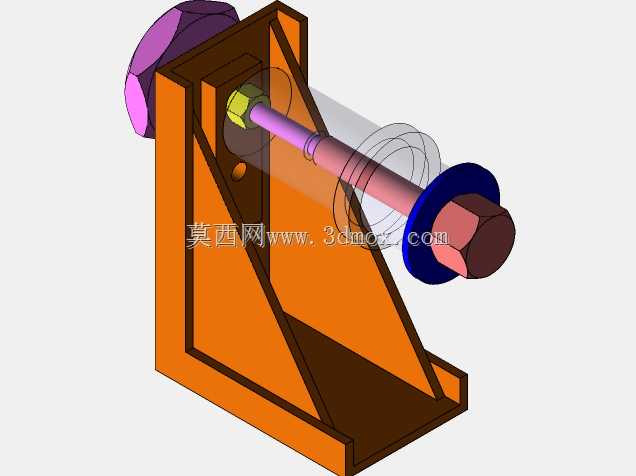

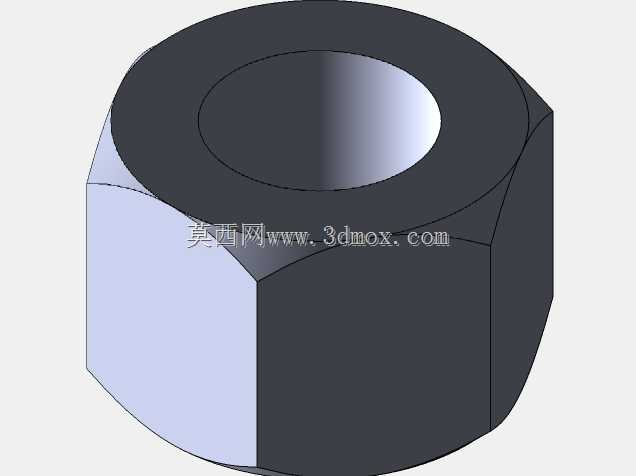

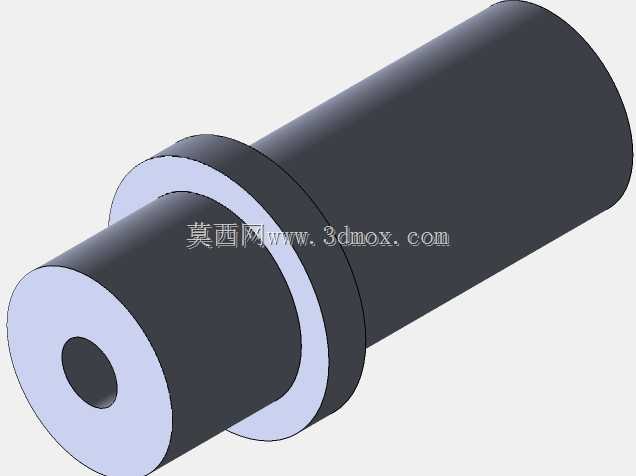

  这款支撑构件在车间工装夹具、小型设备机架辅撑、输送线侧装附件等场景中十分常用,核心作用是为外伸的轴类、杆类连接件提供刚性支撑,避免悬臂载荷下连接件出现挠曲变形,同时分散安装面的局部压应力,防止基材被紧固件压溃。从结构来看,主体采用L型折弯带三角加强筋的支座形式,竖直安装面预留螺栓过孔,可直接通过外六角螺栓固定在型材立面或设备墙板上,水平承托边与竖直边之间的三角筋采用满焊等效的一体化建模结构,筋板厚度与支座主体壁厚保持一致,避免应力集中在筋板与主体的连接焊缝处。穿装在支座上的连接轴采用台阶轴设计,靠近支座内侧的轴段加工有外螺纹,配合六角薄螺母实现轴的轴向定位,轴中段预留光杆段作为支撑承载区,可套装衬套、滚轮或者摆臂类转动件,

  轴端采用大直径挡边加外六角头的结构,既可以限制套装件的轴向窜动,也能方便使用扳手拧紧轴组件,实现快速拆装。设计时优先考虑了安装边界的适配性,竖直安装面的螺栓孔中心距支座底边、侧边的距离均满足常用M12螺栓的扳手操作空间要求,不会出现安装时扳手无法就位的问题;支座整体的外轮廓尺寸控制在小型辅件的常用范围内,水平方向伸出长度不会过度占用设备周边的操作空间,竖直方向的安装高度可根据实际固定位置灵活调整,不需要额外加工转接板。轴组件与支座安装孔之间采用间隙配合,装配时可在孔壁涂抹少量润滑脂,降低轴转动或者轴向调整时的摩擦阻力,若需要固定轴的转角,也可在支座侧壁加装紧定螺钉,顶紧轴的光杆段实现锁止。

  这类支撑结构在实际应用中可根据承载需求调整壁厚,常规轻载场景下采用3mm厚钢板折弯焊接即可满足使用要求,重载场景下可更换为铸钢一体成型的支座,搭配更高强度等级的螺栓组件,适配不同的载荷工况。建模过程中对所有棱角都做了0.5mm的倒角处理,既避免加工后锐边划伤操作人员,也能消除热处理或者焊接过程中棱角处的应力开裂风险,安装孔的两端都做了沉孔或者倒角,方便螺栓顺利穿入,不会因为孔口的毛刺导致装配卡滞。
