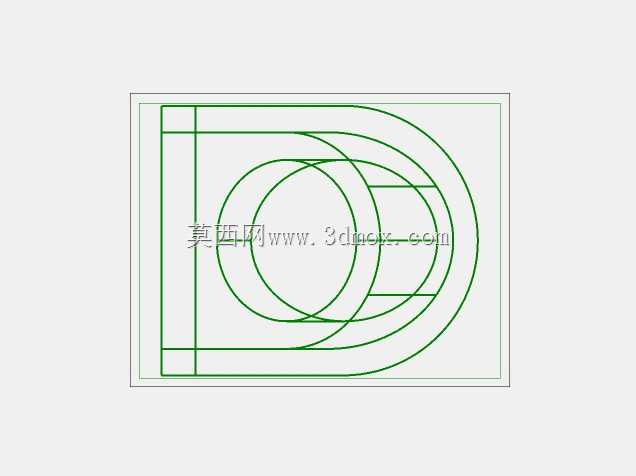

带圆弧过渡的D型连接安装板结构设计

　　该结构件多用于通讯设备内部模块的安装固定场景，在手持通讯终端、基站信号转接模块的内部装配环节，这类带圆弧过渡的D型安装板能够同时兼顾平面定位与弧形避让的需求，避免内部走线、射频模块的安装干涉。从实际使用场景来看，这类构件通常作为转接承载件使用，一侧平直边用于贴合设备内部的金属安装基面，通过平直段的定位边快速完成装配对位，降低产线装配时的对位调整时间；另一侧的多层同心圆弧结构，主要用于避让圆柱形的信号接头、同轴连接器等圆形元器件，圆弧的层级差设计能够适配不同直径规格的接插件，无需针对单一型号接头单独开模制作安装板，提升了构件的通用适配性。设计过程中首先确定平直安装边的长度边界，保证平直段有足够的接触面积分散安装锁紧时的压应力，

　　避免锁紧后板材出现翘曲变形，影响内部元器件的装配精度。圆弧段的各层轮廓采用同心设计，圆心落在平直边的垂直中心线上，保证圆弧段与平直段衔接处的过渡平滑，不存在应力集中的尖角结构，在设备受到跌落、振动冲击时，应力能够沿着圆弧轮廓均匀分散，不会在衔接位置出现断裂失效的问题。板材的厚度选择需要匹配安装元器件的重量，常规通讯终端内使用的该类安装板厚度控制在1.2-2mm之间，既能够保证足够的结构强度承载接插件的插拔力，也不会占用过多的内部安装空间。安装孔位的设计避开了圆弧段的应力集中区域，全部布置在平直段的实体区域内，孔位边缘到板材边缘的距离不小于板材厚度的1.5倍，保证锁紧时孔位周边不会出现开裂。多层圆弧的间距根据接插件的安装公差预留了0.

　　3-0.5mm的间隙，避免接插件装配时与安装板发生卡滞，同时也能为接插件的少量位置偏差预留调整空间。平直边与圆弧衔接的位置做了微小的倒角处理，去除钣金加工后的毛刺，避免装配时划伤操作人员或者损坏内部线缆的绝缘层。这类结构在建模时需要重点保证圆弧与直线段的相切约束，避免轮廓出现断点或者凸起，在后续生成加工刀路时能够减少抬刀次数，提升激光切割或者冲压加工的效率，加工完成后的板材不需要额外进行轮廓修磨，能够直接进入阳极氧化或者喷塑的表面处理工序。
