卷边式金属卡扣固定连接件结构设计

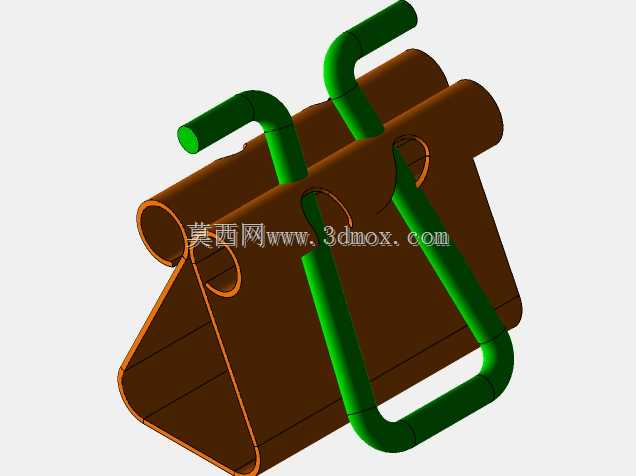

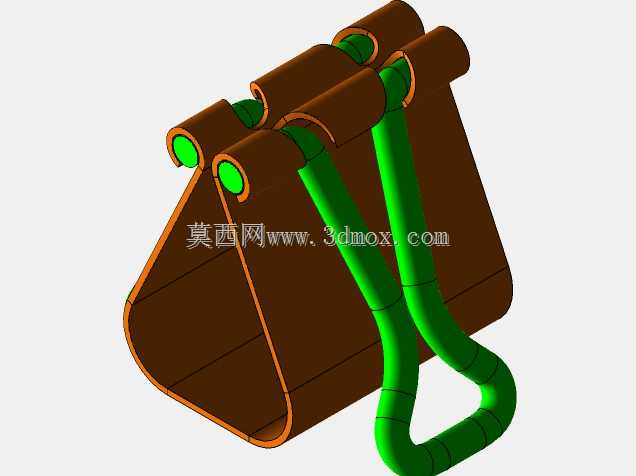

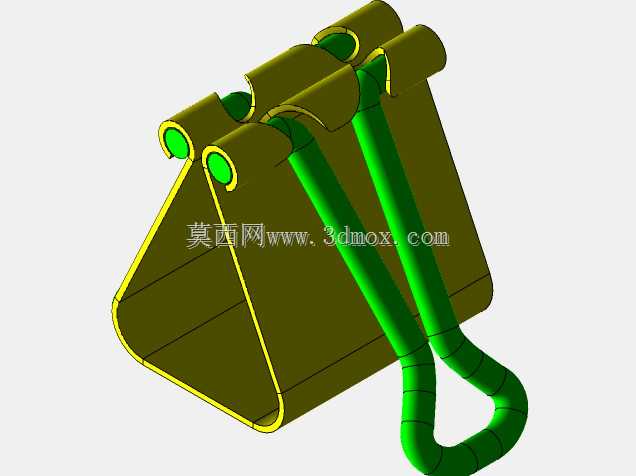

　　该卷边式卡扣连接件主要应用于通讯设备内部线束、小型模块化组件的快速卡装固定场景，在通讯机柜、终端设备内部的板件拼接、线束理线固定环节可替代传统螺丝连接，大幅提升装配环节的作业效率，减少紧固件的物料管理成本。从实际使用场景来看，这类卡扣常安装在设备壳体的预设卡槽位，依靠自身卷边结构的弹性形变实现快速卡入，安装后可对直径在适配范围内的圆柱状线束、小型矩形模块提供稳定的侧向压紧力，避免设备运输、运行过程中内部组件移位、线束晃动磨损绝缘层的问题。

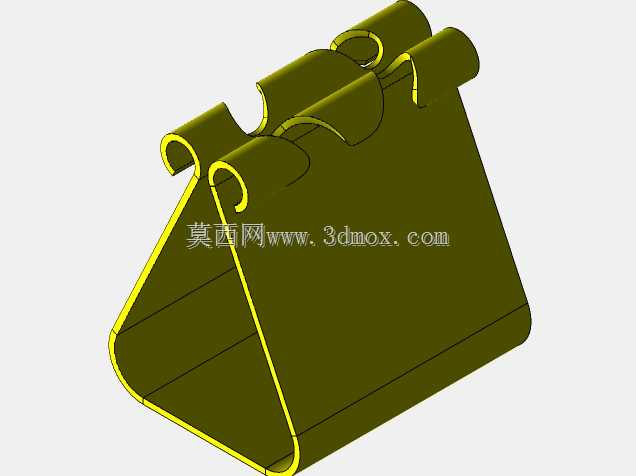

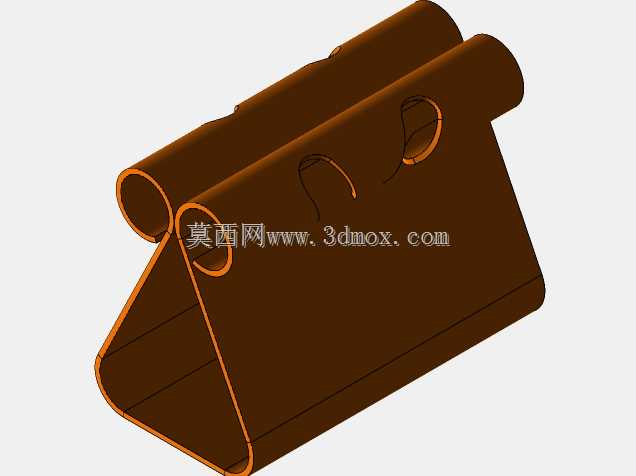

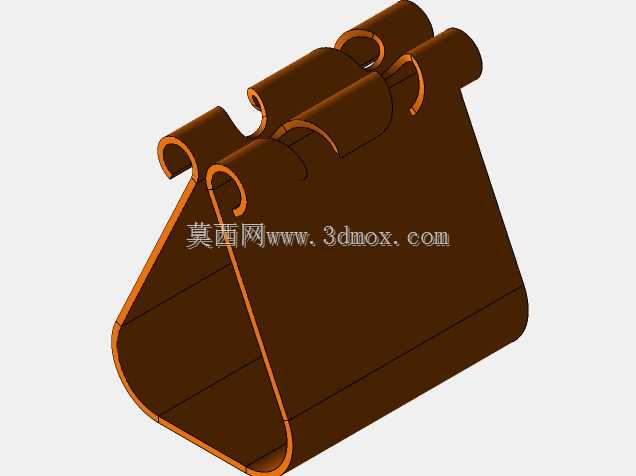

　　设计阶段优先考虑了冲压加工的工艺可行性，整体采用等厚金属板材一体冲压弯折成型，顶部的多组卷边结构经过圆弧过渡处理，既保证卡入时的弹性变形量，又避免锐边划伤被固定件的表面，卷边的圆弧半径经过反复校核，既保证足够的卡持力，又不会因为形变量过大导致金属疲劳断裂。主体支撑面采用斜切式构型，与安装基面贴合后可形成稳定的三角支撑结构，抵消卡接过程中产生的侧向分力，避免卡扣受载后发生歪斜脱出。

　　安装边界方面，该卡扣底部贴合面的轮廓尺寸适配通讯设备内部常见的10-15mm宽度安装卡槽，安装时无需额外打孔，直接卡入预设的钣金卡槽即可完成固定，整体安装后突出安装基面的高度控制在合理范围，不会与周边排布的其他电子元件产生干涉。卷边的开口尺寸经过多轮迭代，可兼容常规通讯设备内部3-8mm直径的线束以及厚度2-5mm的小型板件卡装需求，卡入后依靠金属自身的回弹力提供持续的压紧力，在常规的设备振动工况下不会出现松脱问题。

　　结构细节上，所有弯折位置均预留了合理的冲压圆角，避免应力集中导致的弯折处开裂，边缘位置做了去毛刺处理，装配过程中不会划伤作业人员手部，也不会破坏线缆的绝缘保护层。整体构型无多余的冗余结构，材料利用率高，适合大批量冲压生产，在通讯设备组装、小型电子设备内部固定场景下具备较强的通用性，可替代多款不同规格的传统紧固件，减少装配线的物料种类，提升整体装配效率。
