异形镂空安装支架结构设计方案

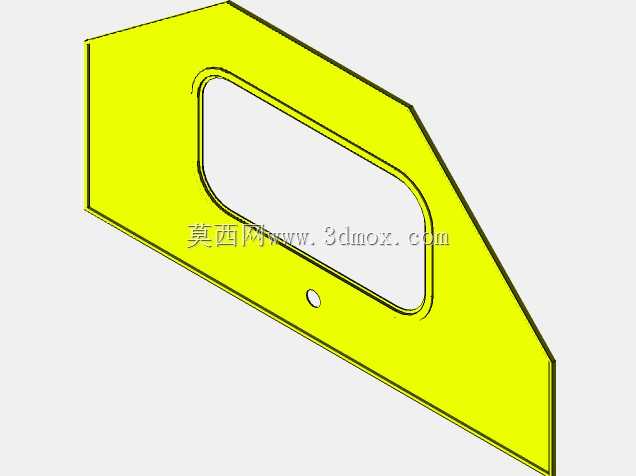

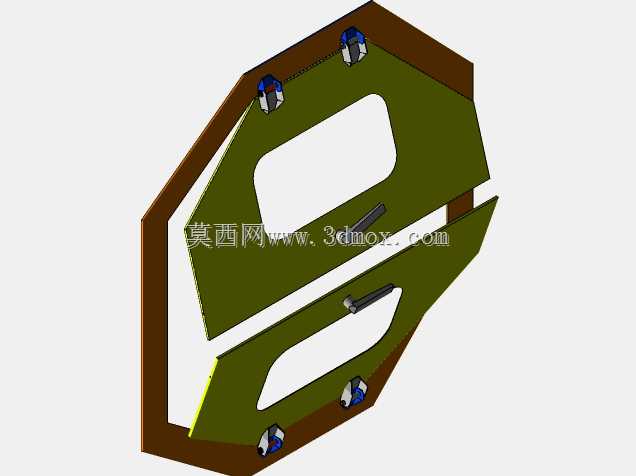

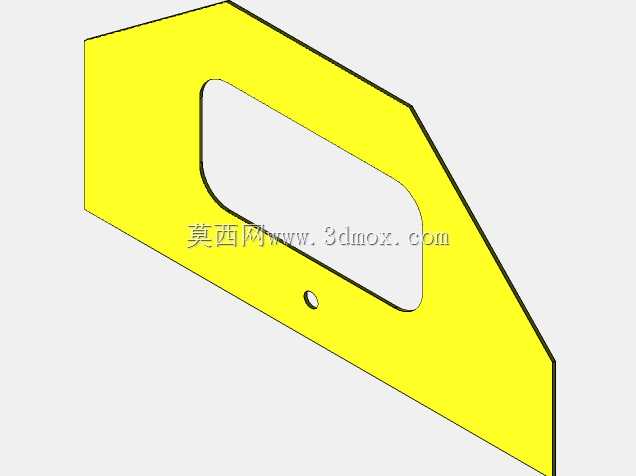

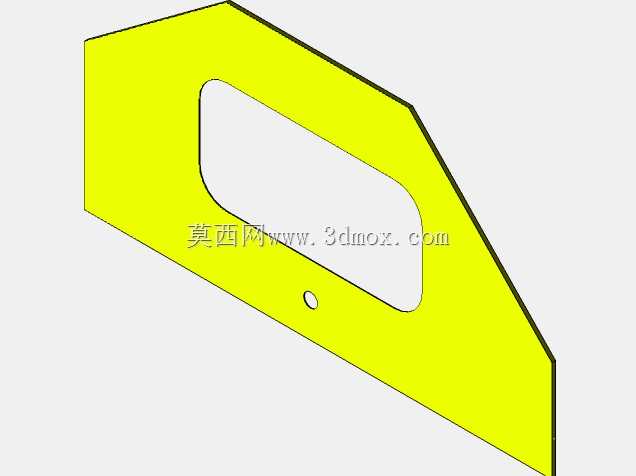

　　该异形镂空构件主要应用于通讯终端设备的内部安装场景，作为功能模块的承载支撑结构使用，可在有限的设备内部空间内完成对应功能模组的固定与定位，同时兼顾设备内部的走线避让与散热需求。从结构设计逻辑来看，整体采用非对称多边形外轮廓设计，完全匹配对应设备壳体的内部安装边界，外沿设置的多组安装位采用标准紧固件连接方案，每个安装点位都做了局部沉台结构处理，既可以保证紧固件安装后端面不突出构件表面，避免与设备内部其他元件产生干涉，也能提升安装点位的结构强度，减少长期使用过程中连接松动的概率。构件主体设置两处大小不同的镂空区域，大尺寸镂空区域主要用于避让设备内部的核心功能模组，预留出足够的元件安装空间，同时降低构件自身重量，减少整体设备的负重；

　　小尺寸镂空区域则兼顾内部排线的走线通道与散热风道功能，设备工作时产生的热量可通过镂空区域形成的空气对流快速导出，避免局部热量堆积影响元件使用寿命。在安装边界设计上，构件整体厚度控制在适配设备内部堆叠的尺寸范围内，外轮廓的弯折角度完全贴合设备壳体的内壁弧度，安装后可与壳体形成稳定的支撑配合，不需要额外增加辅助固定结构。连接点位的排布经过受力仿真验证，均匀分布在构件的受力承载路径上，可均匀承载所固定模组的重量，在设备受到常规振动、冲击的工况下，不会出现局部应力集中导致的构件变形或连接失效问题。构件表面的弯折边做了圆弧过渡处理，既可以避免加工和装配过程中锐边划伤操作人员或线材绝缘层，也能提升构件整体的结构刚性，减少薄板构件的形变概率。从实际装配角度出发，该构件的安装顺序可适配通讯设备的总装流程，可在壳体预装阶段完成固定，后续功能模组可直接通过构件上的预留定位点完成快速装配，不需要额外调整定位，能够有效提升产线装配效率，降低装配过程中的对位误差。
