脚踏式铝罐易拉罐破碎装置结构设计

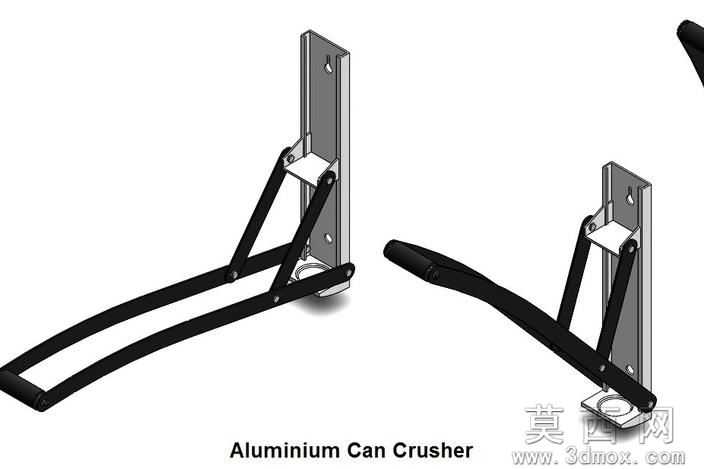

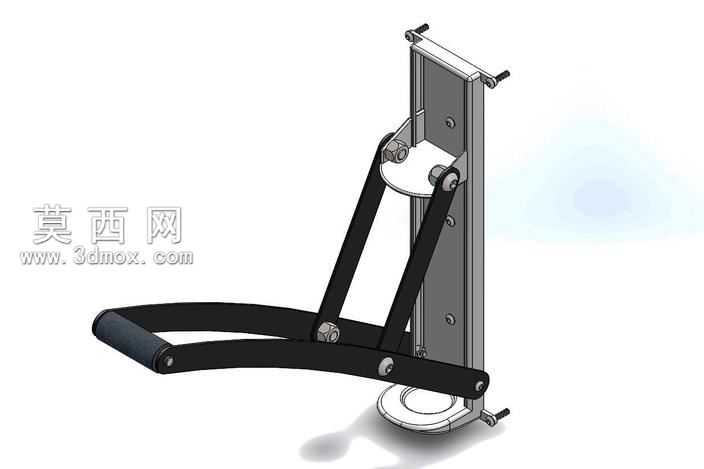

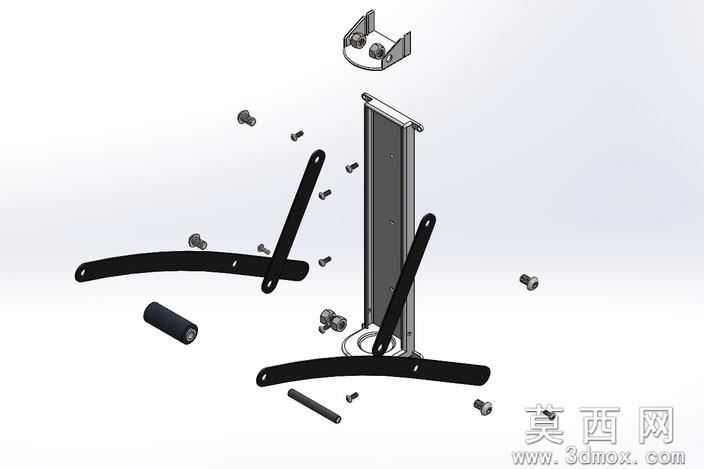

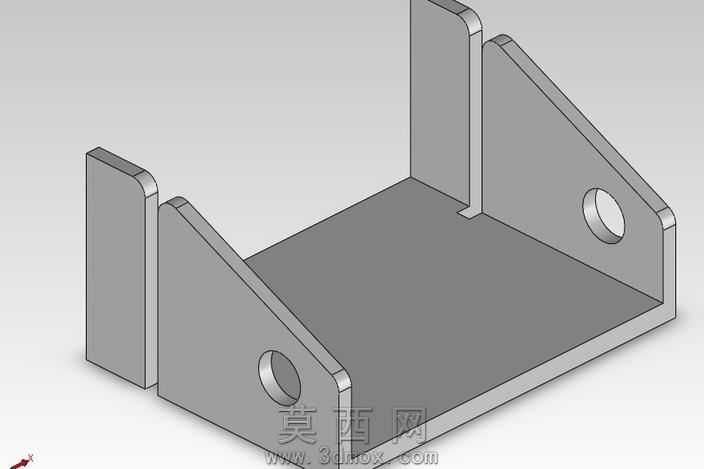

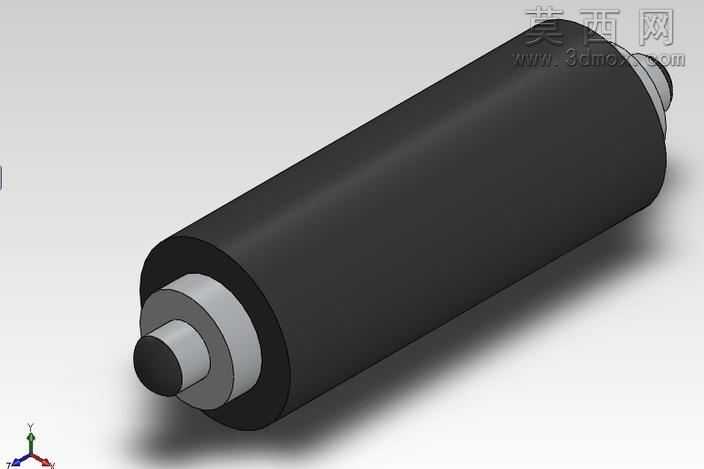

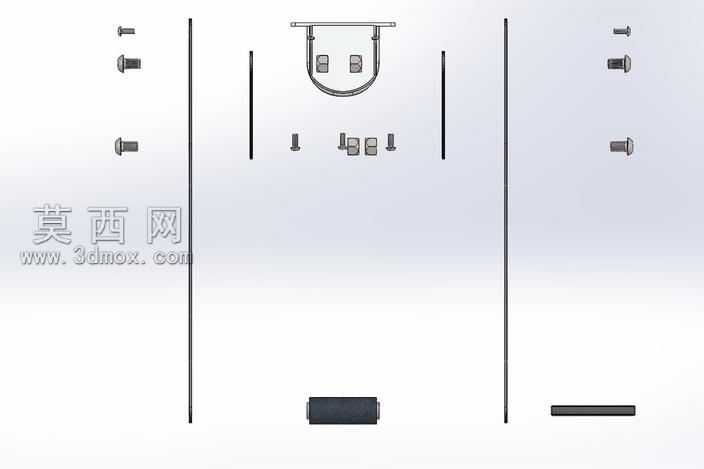

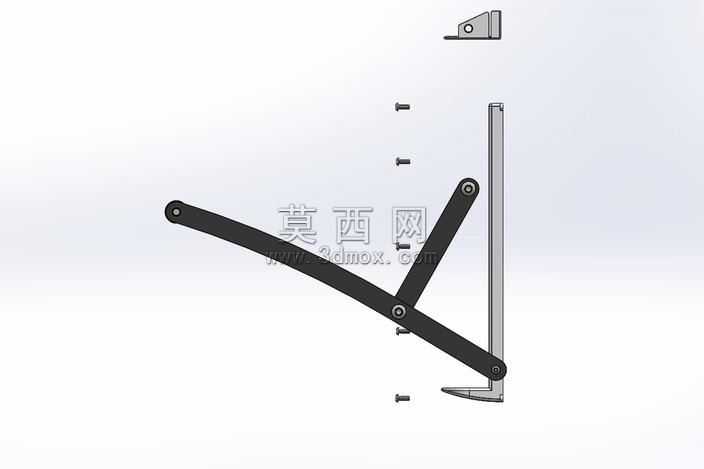

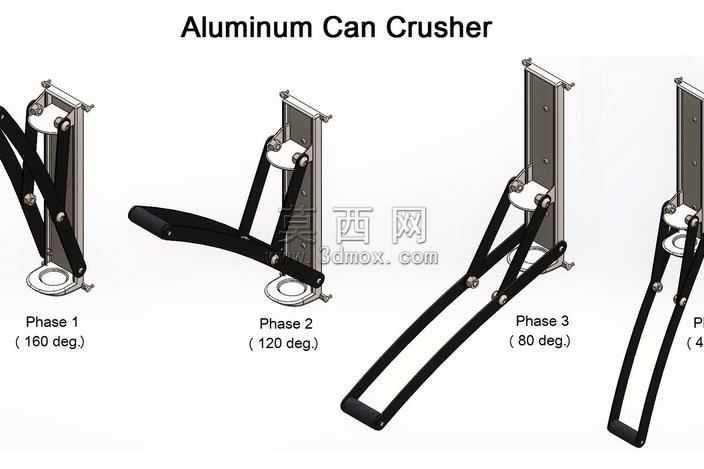

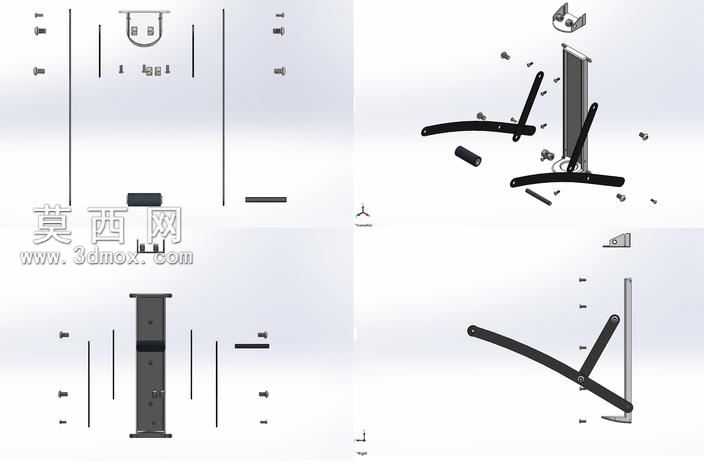

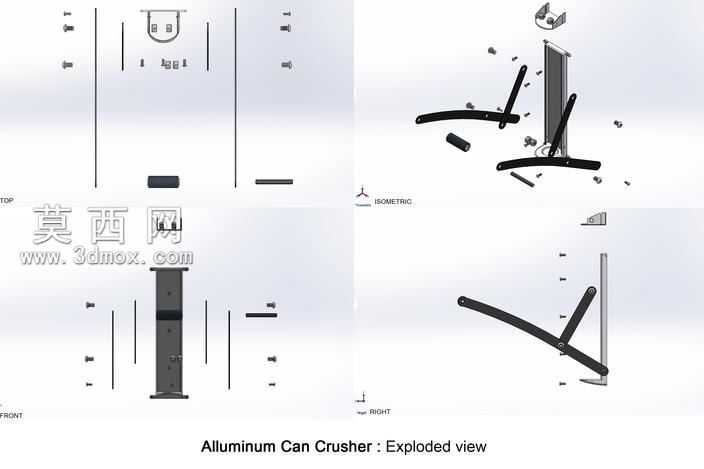

本作品为针对易拉罐类铝制薄壁罐体设计的脚踏驱动破碎装置三维模型，整体建模过程严格遵循机械设计的装配逻辑与尺寸规范，先完成各单体零件的参数化建模，再按照实际装配约束完成整体组装，可直观呈现装置的完整运动逻辑与结构组成。模型整体采用立式布局，主体包含竖向安装背板、脚踏驱动杠杆组、压合执行端、底部承托座四大核心模块，竖向背板预留多组安装孔位，可直接固定于墙面或立式支架上，减少装置的地面占用空间；脚踏杠杆组采用二级连杆增力结构，通过铰接轴将脚踏端的下压力传递至竖向滑动的压合端，利用杠杆力矩放大原理，仅需较小的脚踏力即可输出足够的压合力，实现铝制罐体的压扁破碎，铰接位置均设计有轴套限位结构，避免长期使用出现的结构松旷问题。底部承托座设置与罐体直径匹配的弧形定位槽，可在压合作业时固定易拉罐位置，防止压合过程中罐体滑脱，压合端的工作面设计有防滑纹路，进一步提升压合作业的稳定性。建模过程中对所有钣金类零件均设置了符合实际加工的折弯系数与壁厚参数，金属结构件统一赋予哑光金属材质，脚踏位置的防滑套赋予黑色橡胶材质，渲染阶段采用柔和的漫反射光源，清晰呈现各部件的连接关系与结构细节，整体设计兼顾了手动操作的便捷性与结构的耐用性，无需外接电源即可完成铝罐的压扁预处理，可有效降低废弃铝罐的收纳占用空间，适用于家庭、小型回收站等场景的零散铝罐处理需求，建模过程同步完成了工程图的对应关联，可直接导出用于后续的加工制作参考。
