交叉辐条轮式块状物料破碎装置结构

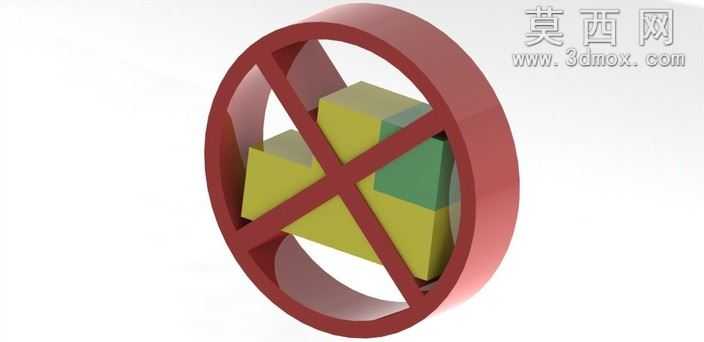

本作品为轮式块状物料破碎机构的三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自顶向下的设计思路，先确定核心回转轮架的基准轴线与外轮廓尺寸，再逐步拆分内部辐条、容料腔、破碎刃口的独立结构特征，确保各部件装配间隙符合实际破碎作业的运动需求。模型外轮廓为厚壁环形轮架结构，轮架内部设置十字交叉的径向辐条，将环形内部分隔为四个对称的扇形容料区域，辐条边缘做了锐化处理以模拟破碎作业的切削刃结构，环形轮架的壁厚经过参数化校核，既保证整体结构的抗冲击强度，又避免冗余材质带来的重量冗余。渲染阶段采用哑光金属材质赋予环形轮架与交叉辐条，还原钢制破碎构件的磨砂金属质感，对辐条边缘的刃口位置做了轻微的高光处理，突出切削结构的锋利属性；容料腔内放置的多色块体模拟待破碎的块状物料，采用哑光硬质塑料质感的材质，通过黄、绿等差异化色块区分不同硬度的待破碎物料，直观展示机构的容料与作业状态。结构设计上，十字交叉辐条与环形轮架采用一体化建模逻辑，辐条与轮架的连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂风险，四个扇形容料腔的容积经过等比例测算，能够适配常规粒径的块状物料进料需求，轮架中心预留了传动轴装配孔位，可直接对接动力输入轴完成回转驱动，整体结构无多余装饰特征，完全围绕块状物料的挤压、剪切破碎功能进行设计。建模过程中对所有配合面做了公差校验，确保回转过程中辐条与外部固定颚板的间隙均匀，不会出现运动干涉问题，渲染时采用柔和的侧上方打光，清晰呈现轮架的环形曲面弧度、辐条的截面厚度以及容料腔的空间形态，通过光影层次突出结构的立体感与各部件的装配关系，完整还原该轮式破碎机构的核心结构特征与作业逻辑，可用于破碎设备的结构演示、原理教学以及后续的工程化改型参考。
