12V直流大推力微型电动推杆结构

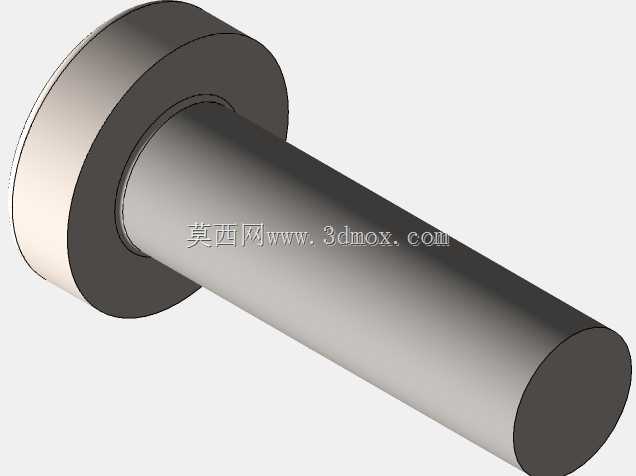

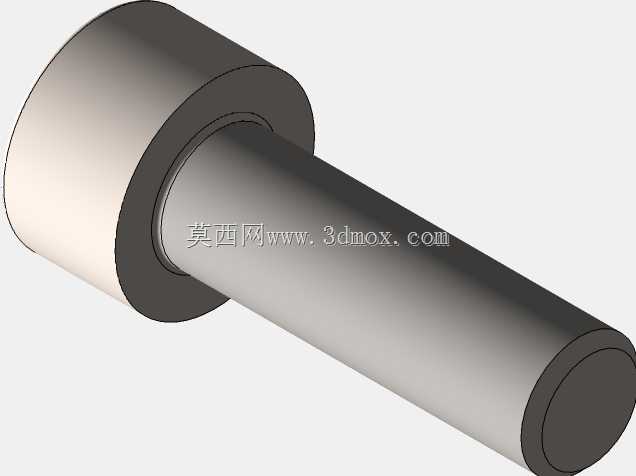

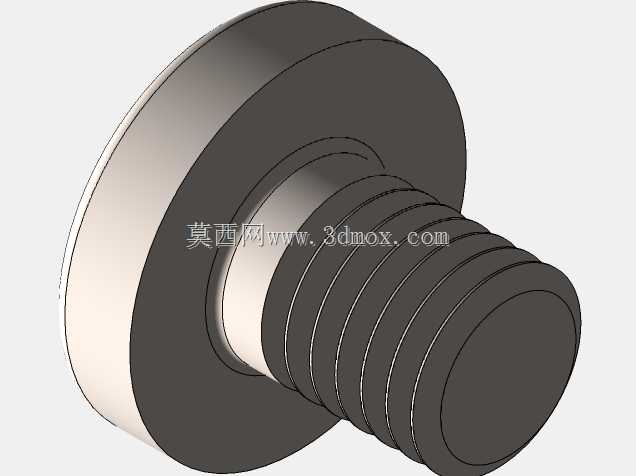

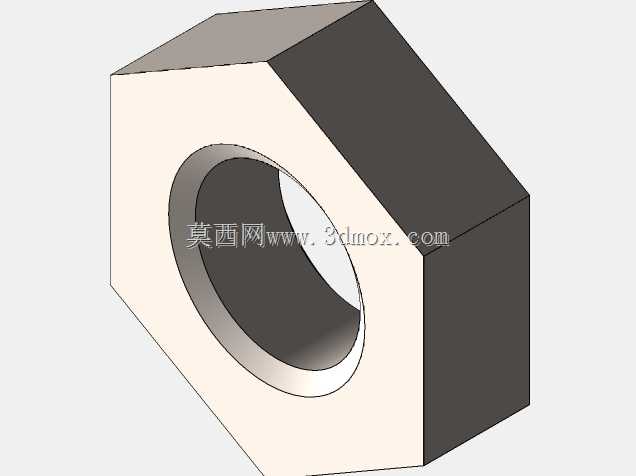

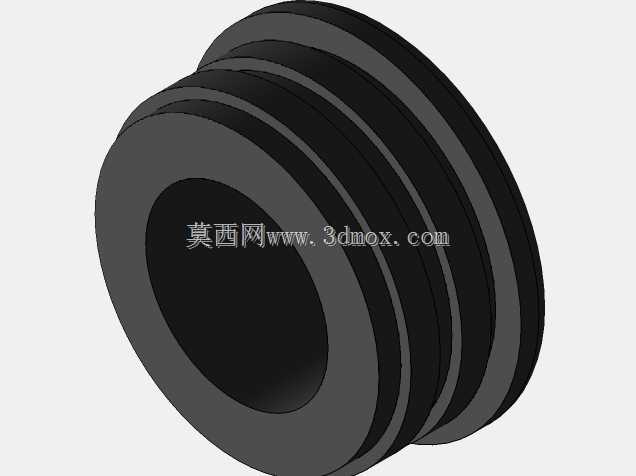

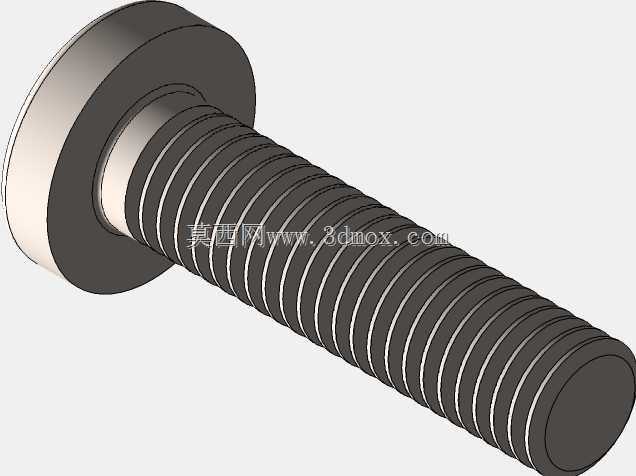

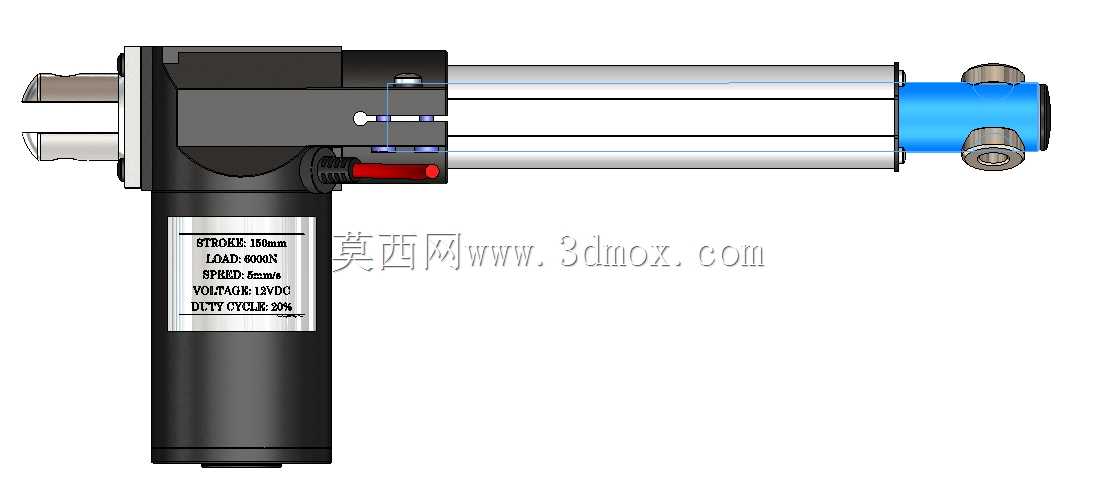

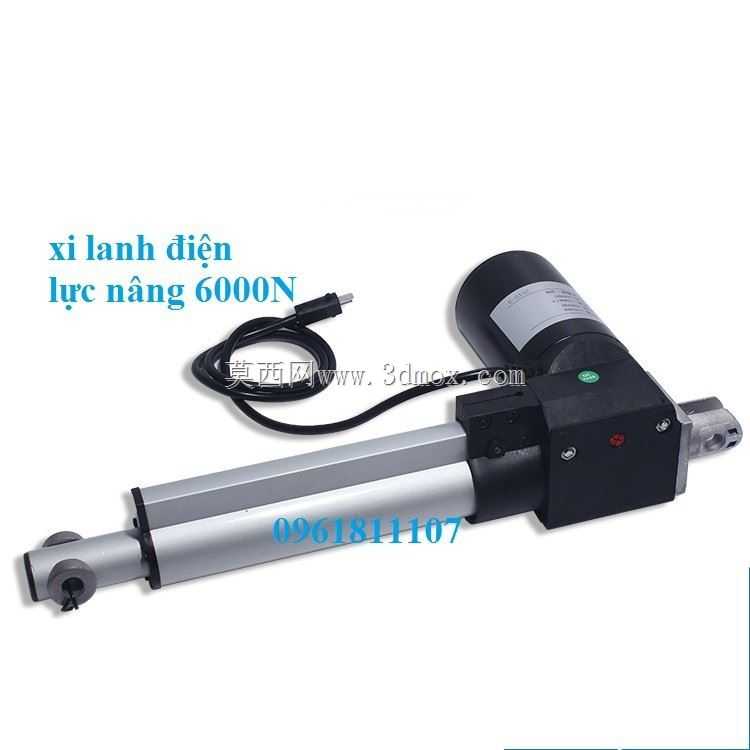

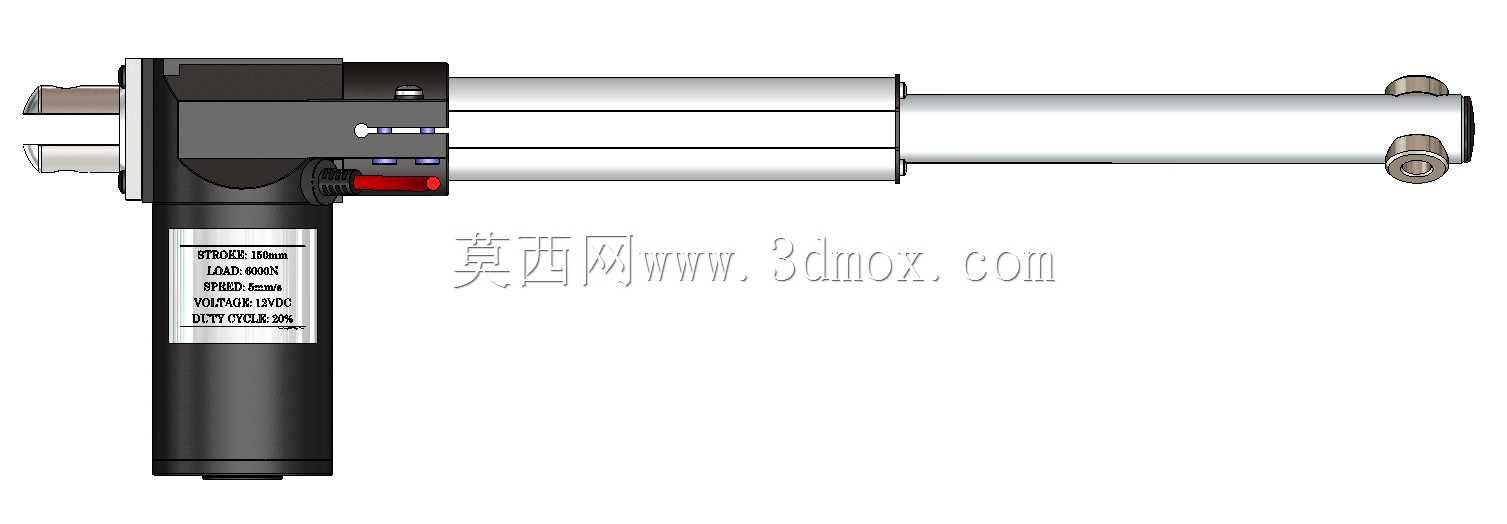

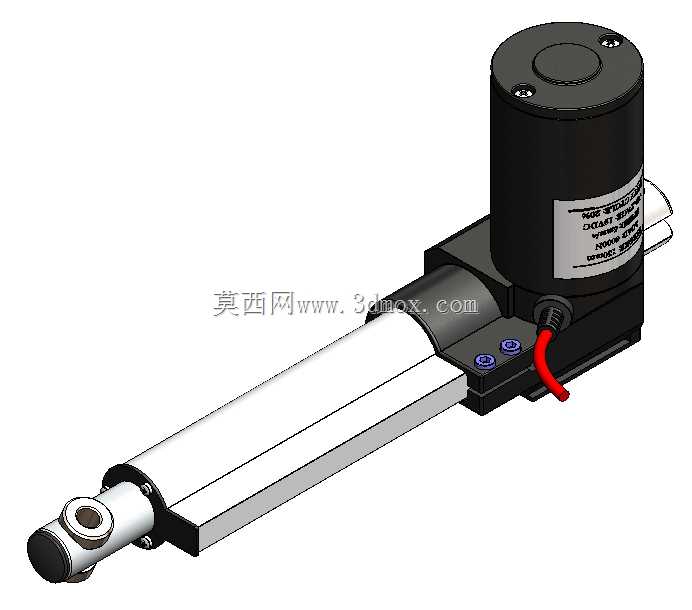

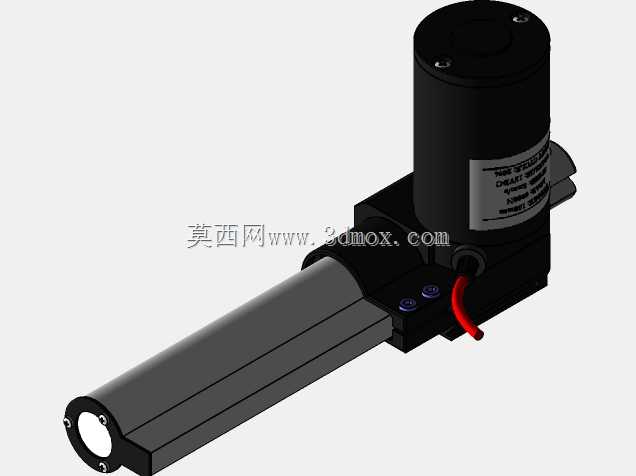

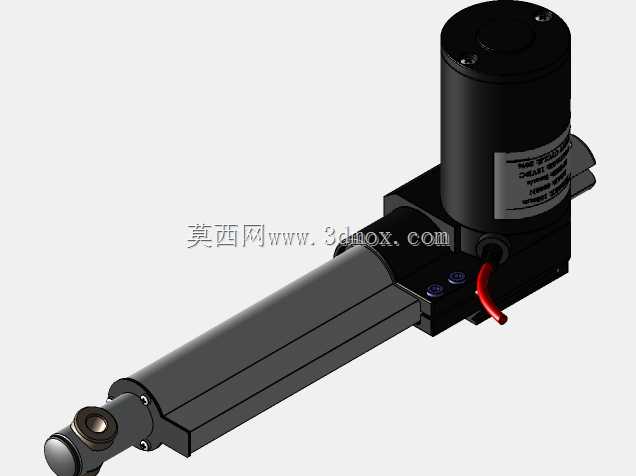

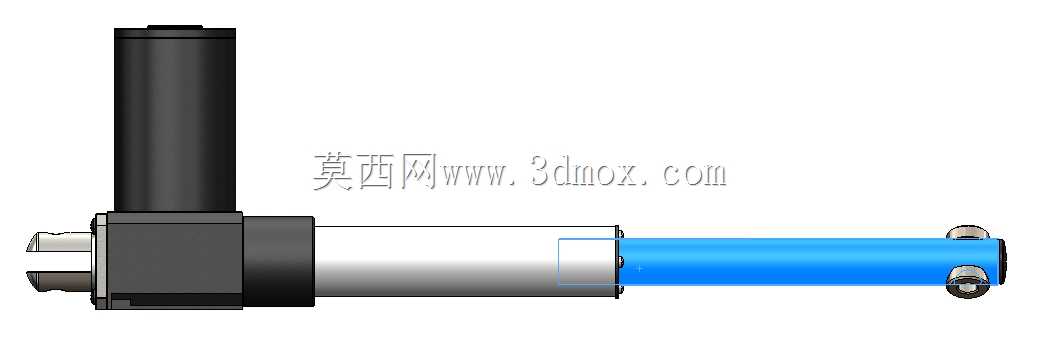

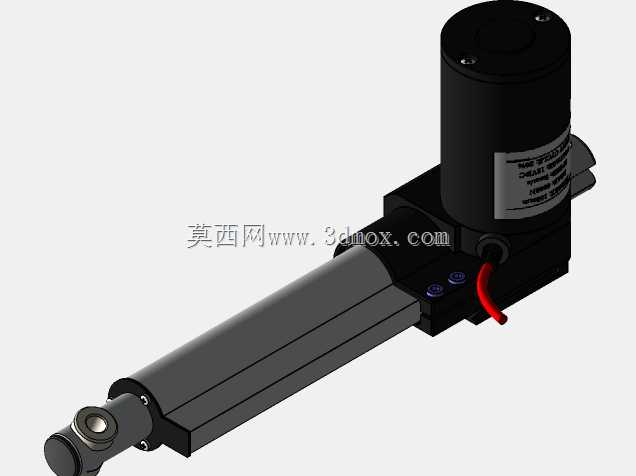

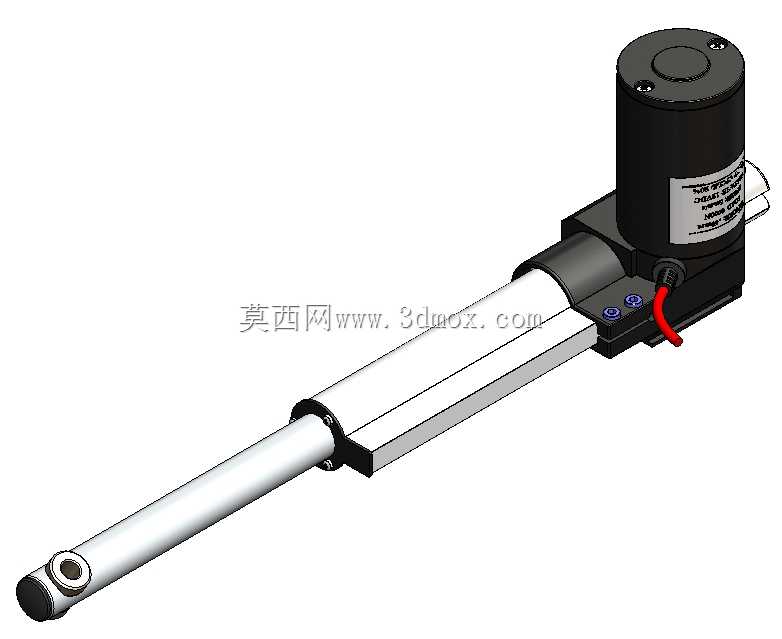

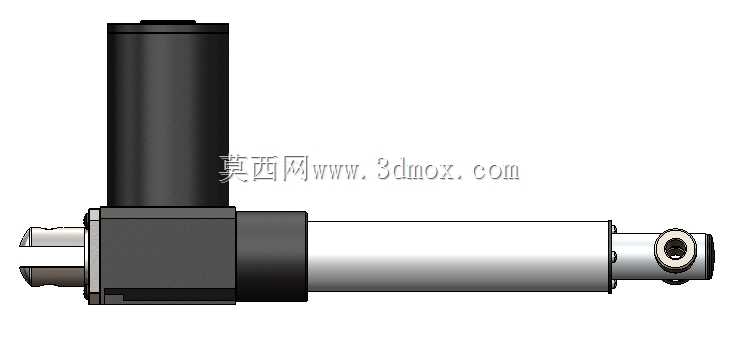

　　这款直流驱动的直线执行元件，常被用于各类需要短行程直线往复推拉动作的设备场景中，比如小型自动化工位的工件顶出、家居智能设备的角度调节、农用小型机具的部件位姿调整、医疗护理设备的姿态切换，都能见到这类元件的应用，相比气动推杆它不需要配套气源管路，相比液压推杆不存在油液泄漏的隐患，仅需配套直流供电即可完成动作部署，对安装空间紧凑、没有配套动力源的零散工位适配性极强。从结构设计来看，驱动部分采用集成式直流减速电机布局，电机筒体与推杆筒体呈垂直排布，能在保证输出扭矩足够的前提下，尽可能压缩轴向安装尺寸，避免长条形同轴布局带来的安装长度超限问题；减速机构内置在电机与推杆的连接壳体内，将电机的高转速低扭矩输出，

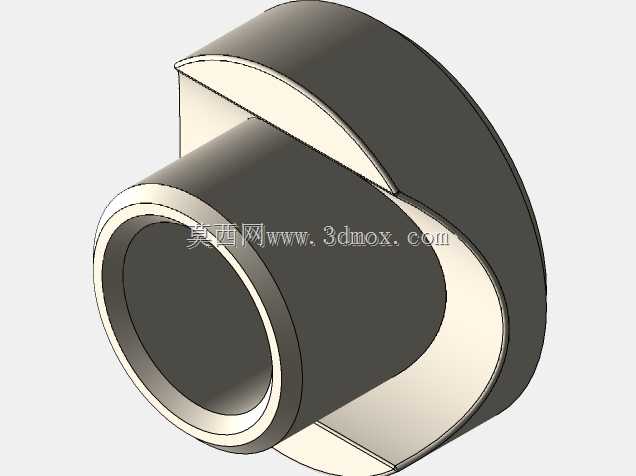

　　通过齿轮组减速转换为低转速大推力的丝杆旋转动力，丝杆副采用滑动摩擦配合结构，配合金属推杆外壳，能承受额定范围内的径向偏载，避免推杆伸出后受侧向力出现弯曲卡滞。安装接口方面，推杆的伸出端采用铰接式耳环结构，带通孔的连接端可以配套销轴完成与负载端的铰接固定，电机尾部的壳体同样预留铰接安装位，允许设备运行过程中推杆随负载摆动存在小角度偏斜，不会因为安装面的平行度误差导致推杆运行卡涩。设计过程中需要重点关注推杆的缩回总长与伸出行程的差值，也就是安装距参数，这个尺寸直接决定了设备安装位的预留空间大小，若安装位预留尺寸不足，即使推力参数满足要求也无法完成装配；同时要注意出线端的线缆弯折半径，这款执行器的供电线缆从连接壳体侧面引出，

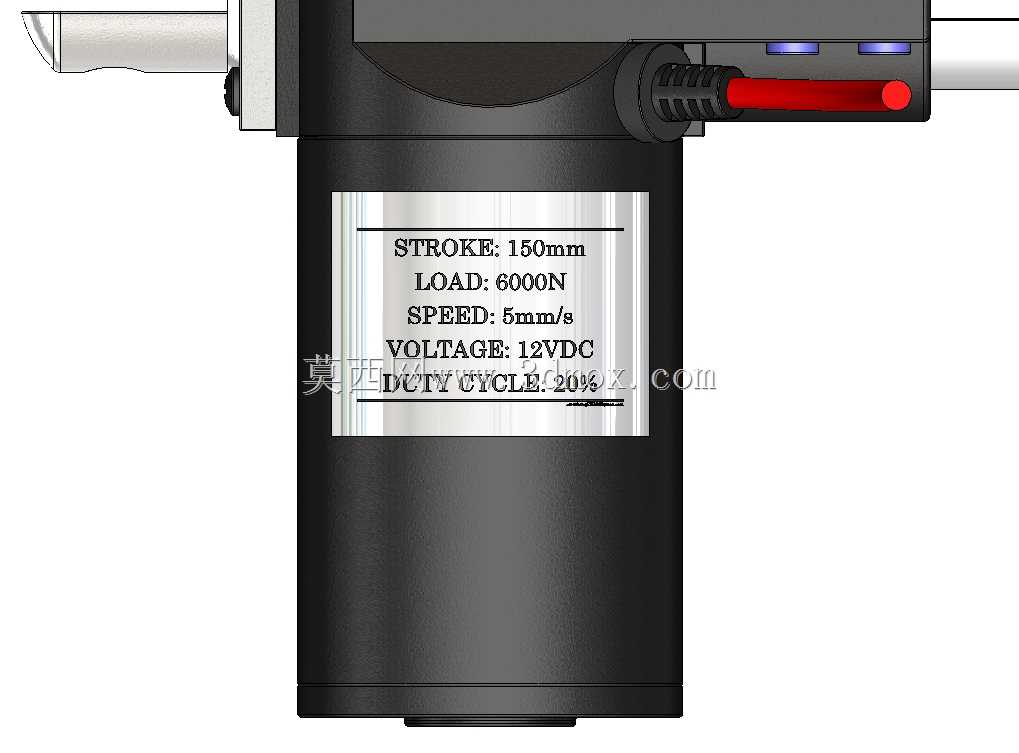

　　布线时需要预留足够的弯折空间，避免推杆动作过程中线缆被拉扯断裂。实际选型应用时，要匹配额定推力与运行速度的对应关系，这款元件的运行速度与推力呈负相关，大推力档位下运行速度更低，适合需要慢速顶持、负载较大的工位，不能在超出额定推力的负载下长期运行，否则会导致减速齿轮磨损加剧、电机过热烧损。结构建模时还原了内部丝杆的传动路径、减速箱的齿轮啮合位置、外壳的安装固定孔位，还有密封端盖的防尘结构，伸出的推杆杆体表面做了光滑处理，配合端部的防尘圈，能阻挡日常使用中的粉尘进入推杆内部，延长丝杆副的使用寿命。
