ROSTA皮带链条张紧器SE系列结构

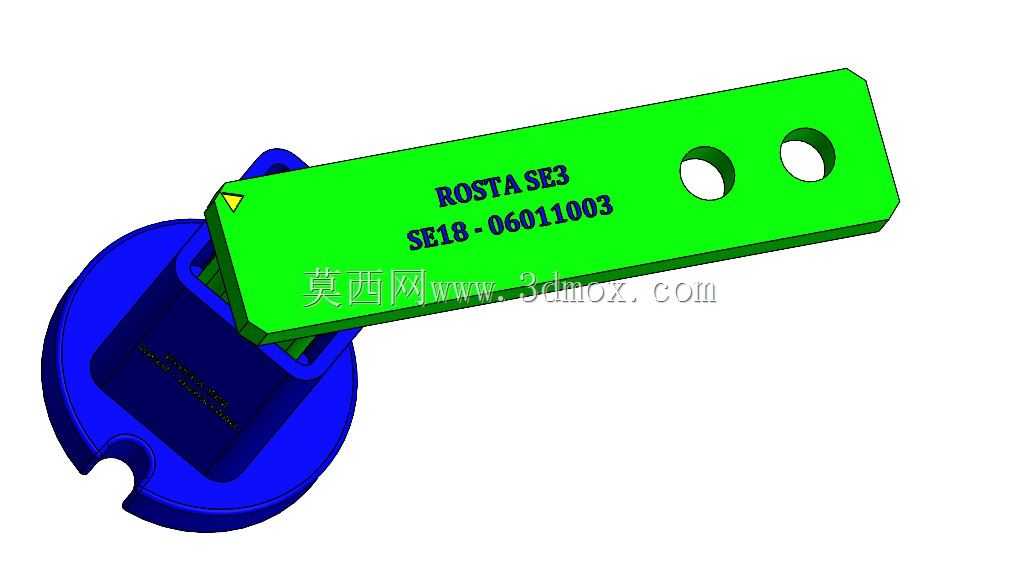

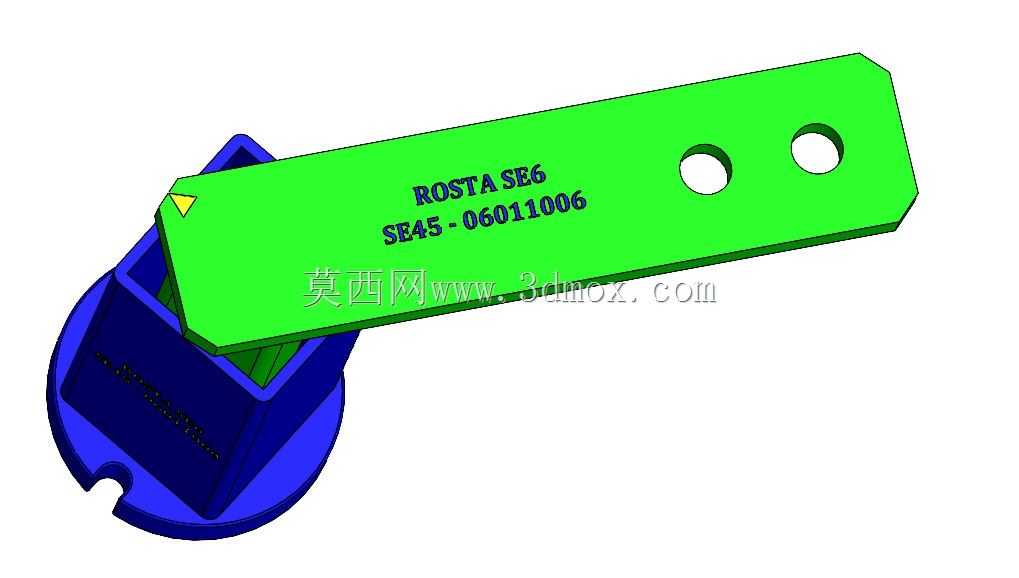

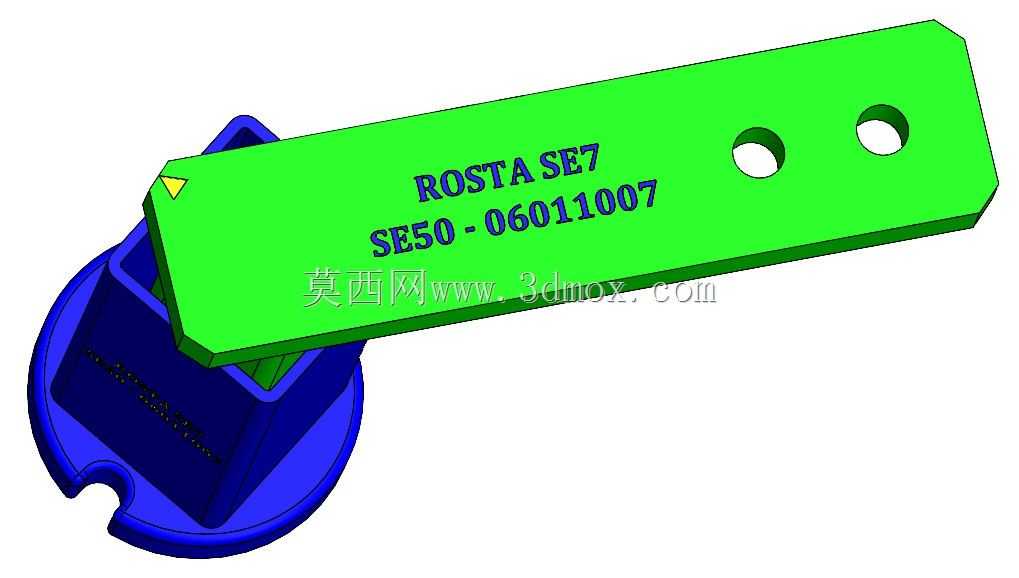

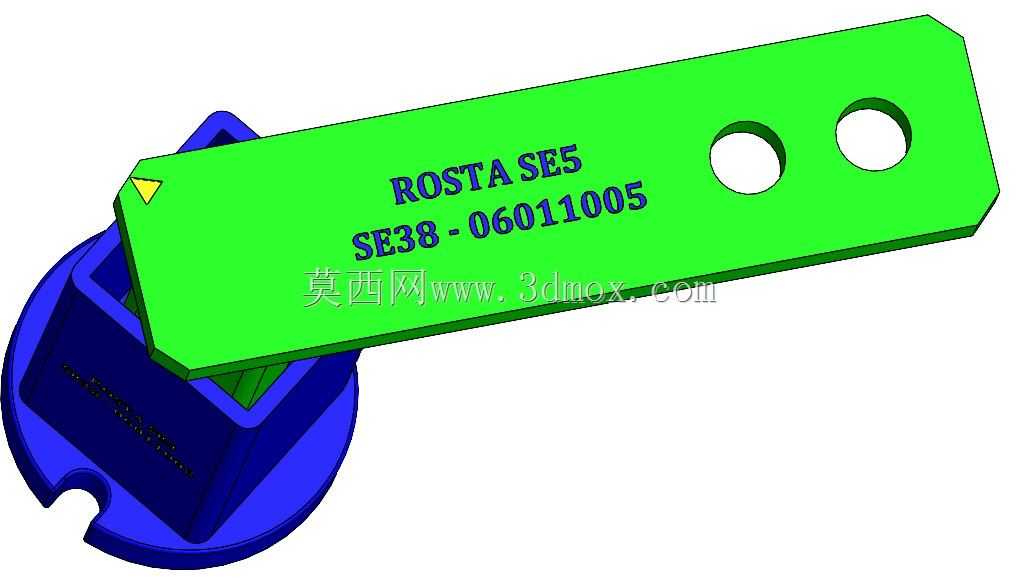

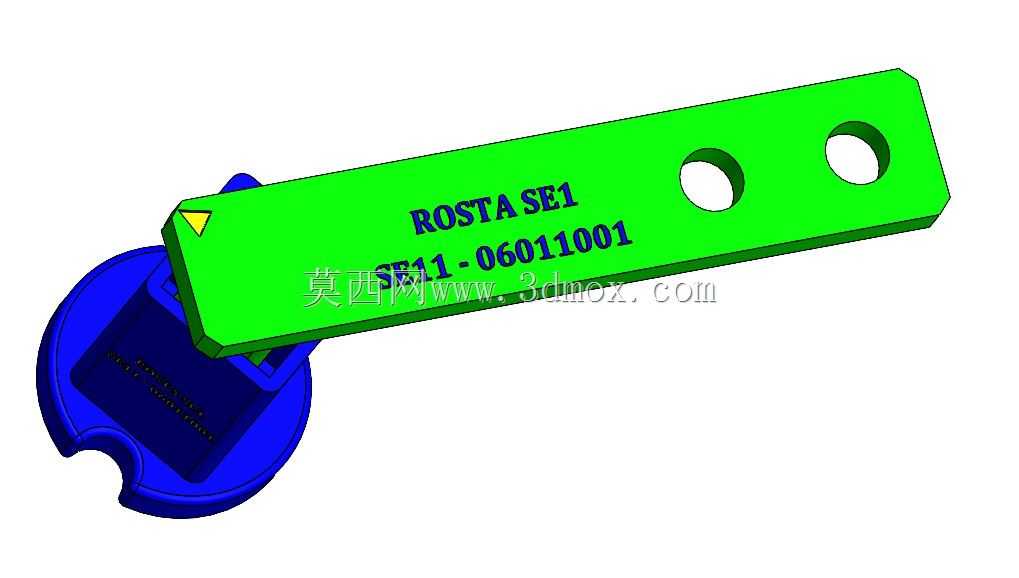

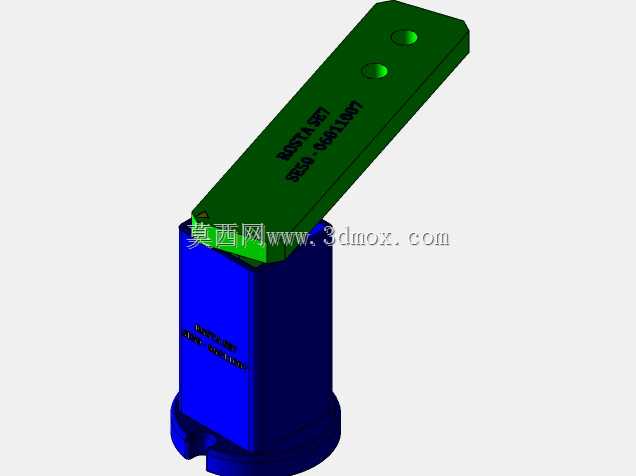

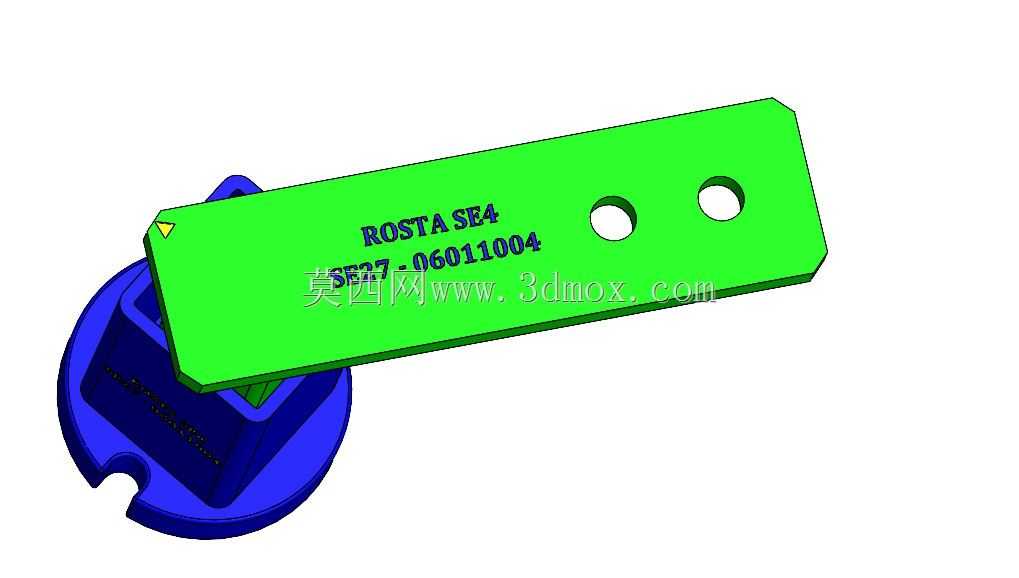

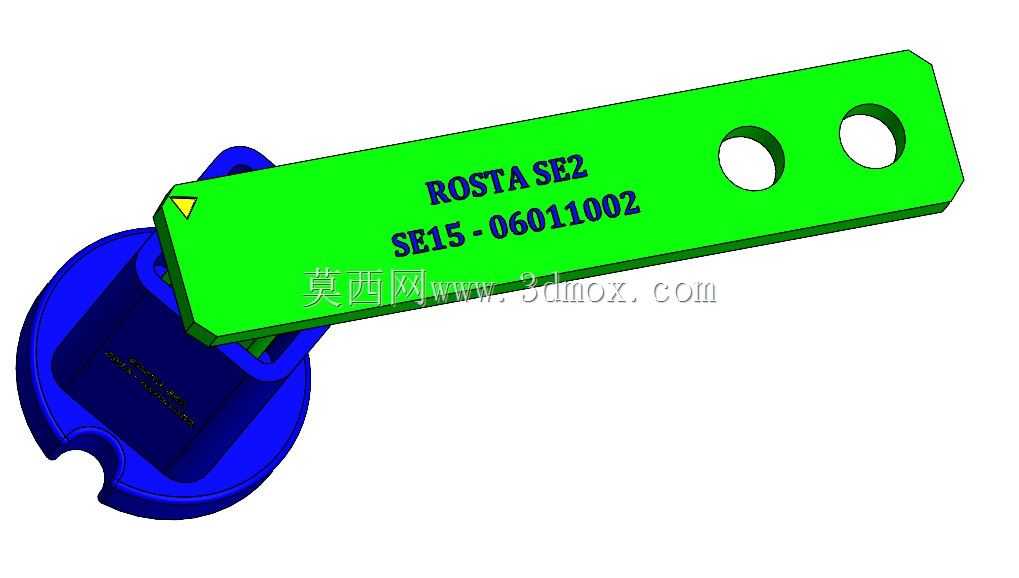

　　在带传动、链传动的工业传动场景中，张紧装置是保障传动效率、延长传动件寿命的核心配套部件，ROSTA SE系列张紧器正是针对这类场景开发的弹性张紧组件，广泛应用于物流输送、农业机械、纺织设备、通用自动化生产线等存在皮带、链条传动的工位。这类张紧器不需要额外的动力源，依靠自身内置的弹性阻尼结构实现自动张紧，能够自动补偿传动带、链条在长期运行中产生的磨损伸长量，同时可以吸收传动过程中产生的振动与冲击载荷，避免传动件出现跳齿、打滑、异常磨损等问题，大幅降低设备日常维护的频次。从结构设计来看，该张紧器分为两个核心部分，上部为带安装孔的绿色张紧臂，下部为蓝色的弹性阻尼基座，张紧臂上的两个通孔为安装固定位，孔位间距与孔径经过标准化设计，

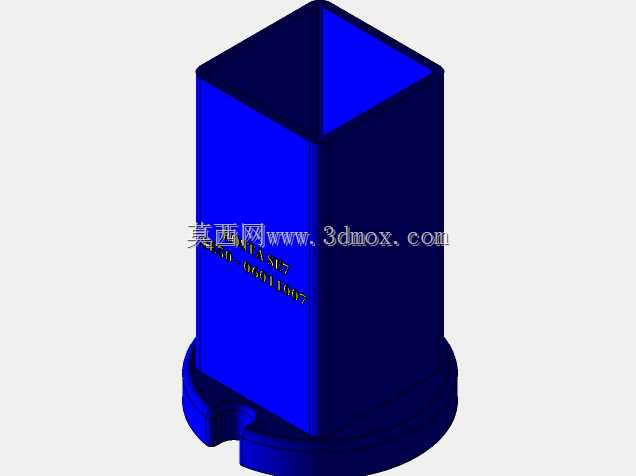

　　能够适配多数常规传动工位的安装支架，不需要对现有设备结构做大幅改动即可完成加装。下部的弹性基座采用橡胶复合弹性结构，能够提供多方向的张紧力补偿，既可以应对传动过程中垂直方向的张紧力需求，也能缓冲水平方向的窜动冲击，相比传统的固定式张紧轮、手动调节式张紧结构，不需要人工定期调整张紧行程，在设备长期运行过程中能够始终保持稳定的张紧力。在安装边界上，该系列张紧器的安装面为平面结构，基座底部的弧形定位结构可以适配不同角度的安装支架，允许张紧臂在一定角度范围内调整初始张紧位置，适配不同中心距的传动布局。设计过程中需要重点关注张紧臂的受力方向，确保张紧力的作用方向与传动带、链条的松弛侧受力方向匹配，避免出现反向受力导致弹性基座提前失效。

　　同时安装时需要预留足够的张紧行程空间，保证弹性组件有足够的伸缩余量来补偿传动件的伸长量，不能将张紧臂顶死在极限位置，否则会失去自动补偿的能力。这类张紧组件的外形结构紧凑，不需要占用过大的安装空间，在很多空间受限的传动工位都可以适配，相比重锤式张紧结构，没有额外的配重部件，运行过程中不会产生额外的惯性载荷，在启停频繁的传动场景中优势更为明显。建模过程中需要准确还原弹性基座的阻尼结构特征与张紧臂的安装孔位尺寸，确保装配时能够与配套的张紧轮、安装支架精准配合，同时要体现出组件的装配关系，清晰展示张紧臂与弹性基座的连接位置，为后续的选型装配、干涉检查提供准确的三维参考。
