S型拉压两用50kg量程称重传感装置

　　这款S型结构的测力元件，核心覆盖中小量程静态、动态载荷的检测场景，在小型配料秤、包装线检重工位、自动化装配压装力监测、实验台拉力测试环节都能适配，相比悬臂梁式传感结构，它的拉压双向受力特性更适合需要同时测拉力、压力的工位，比如小吨位料斗的挂装称重、线材张力检测这类需要双向力值采集的场景。从结构设计来看，整体采用S型剪切梁受力结构，弹性体本体为一体化加工成型，中部开设对称的应力集中槽，让应变片粘贴区域的受力变形更均匀，避免偏载带来的测量误差，上下两个安装端面分别加工同轴的螺纹安装孔，保证加载力线与弹性体中心轴线重合，降低侧向力对测量精度的干扰。出线端采用金属接头做线缆防护，避免设备运行中线缆弯折破损，适配工业现场多油污、

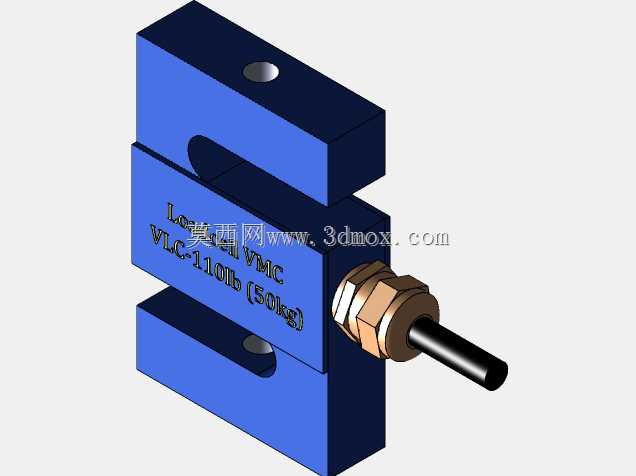

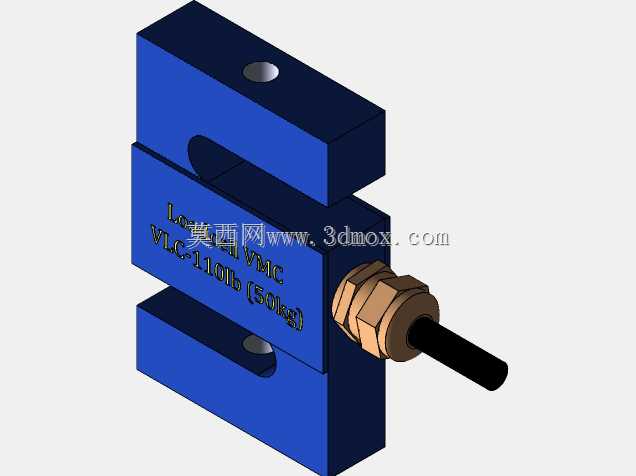

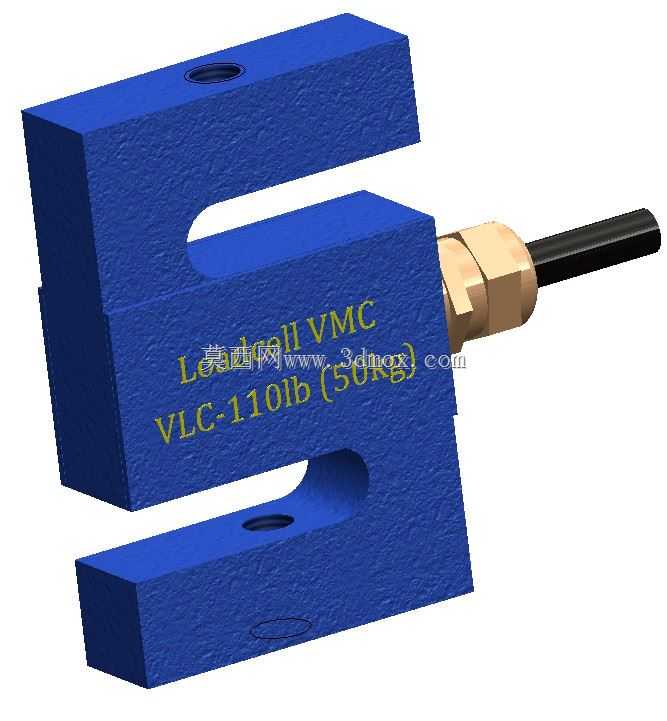

　　多振动的使用环境。安装边界上，整体外形为方块式S型结构，安装时需要预留出线端的线缆弯折空间，上下安装面的同轴度公差控制在合理范围，安装固定时不能过度锁紧螺栓导致弹性体产生预加应力，否则会直接造成零点偏移，影响初始测量精度。在功能特性上，该元件可实现拉压双向的力值-电信号转换，输出的毫伏级信号可匹配常规的称重变送器，接入PLC或者数显仪表就能实现实时力值显示、阈值报警等功能，50kg的量程刚好覆盖轻工、电子、包装行业常见的小载荷检测需求，相比大量程传感元件，它在小载荷区间的分辨率更高，能捕捉到更小的力值波动。建模过程中还原了弹性体的表面纹理、标识刻印细节，出线端的金属接头、黑色线缆的结构都做了等比例还原，安装孔的位置、

　　应力槽的尺寸都按照实际产品的安装尺寸做了匹配，可直接用于设备装配的干涉检查、工位布局模拟，不需要再重新测绘调整安装尺寸。在实际选型应用中，这类S型传感器安装时要注意避免承受额外的扭转力、侧向弯矩，配套的加载连接件最好采用万向节或者柔性吊环，抵消安装面不平行带来的附加力，保证测量值的准确性，在静态称重场景下可搭配固定式安装底座，在动态拉力检测场景下可搭配两端关节轴承，适配不同的安装工况。
