350kg量程平行梁式称重测力传感结构

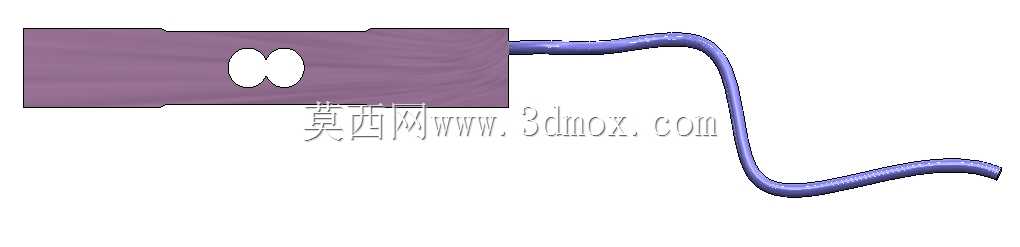

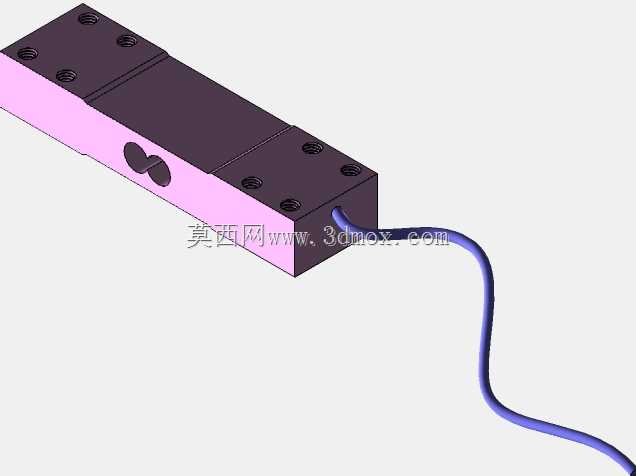

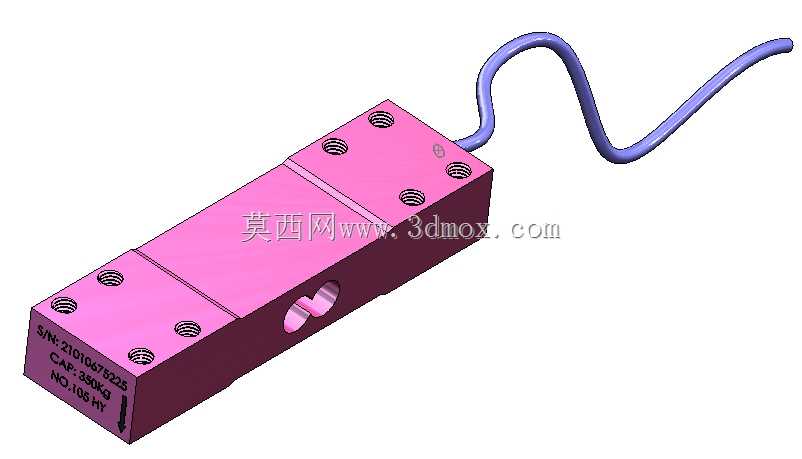

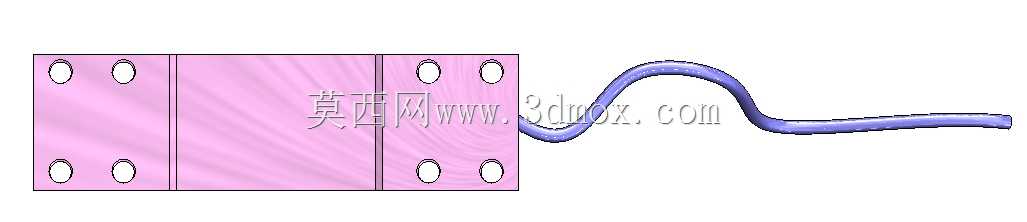

　　这款平行梁结构的称重测力元件，额定载荷覆盖350kg量程，是商用衡器、小型工业配料工位、仓储分拣动态检重环节里最常用的力值检测核心部件。从结构设计逻辑来看，整体采用矩形截面梁体作为受力基体，梁体中部加工有对称的应力集中槽，目的是让粘贴在槽内的应变片能够均匀承接载荷带来的形变，避免偏载带来的检测误差，同时梁体上下平面各设置4组内螺纹安装孔，上平面用于固定承载台板，下平面用于和设备安装基座锁固，安装孔的孔位公差严格控制在±0.02mm范围内，保证安装后梁体受力方向与载荷方向完全重合，不会产生附加弯矩影响检测精度。出线端采用侧向出线设计，配套的屏蔽线缆从梁体端部的密封孔位引出，线缆根部做了防弯折应力释放处理，

　　避免设备运行过程中线缆反复弯折导致内部引线断裂，适配工业现场复杂的布线环境。从实际应用场景出发，这类传感结构常被集成在小型电子台秤、自动包装线的称重料斗、电商仓储的动态扫码称重一体机、生鲜分拣的重量分级设备上，相比悬臂梁结构的传感元件，平行梁结构的抗偏载能力更强，对于承载台上载荷放置位置不固定的使用场景，检测精度波动可以控制在0.02%FS以内，不需要额外做复杂的偏载补偿结构。设计过程中需要重点控制梁体的热处理工艺，整体采用40Cr合金钢调质处理后表面做镀镍防腐，既保证梁体在额定载荷下的形变处于弹性区间，长期使用不会产生塑性形变导致零点漂移，同时镀镍层可以应对仓储、生产车间常见的潮湿、弱腐蚀环境，延长元件使用寿命。安装边界方面，

　　梁体整体为长方体结构，安装时需要保证下平面的安装基座平面度不低于0.05mm，基座材质需要具备足够的刚性，避免承载时基座变形连带梁体产生附加形变，上下安装面的锁紧螺丝需要按照对角顺序逐步拧紧，锁紧扭矩控制在推荐值范围内，避免螺丝过紧导致梁体产生预紧应力，影响初始零点输出。梁体中部的应力槽位置属于敏感形变区域，安装和使用过程中不能有硬物磕碰、不能额外焊接附件，否则会破坏应力分布结构，导致检测数据失准。这类测力元件的输出信号为毫伏级模拟信号，需要配套对应的称重变送模块将信号转换为标准模拟量或者数字通讯信号，才能接入设备的控制系统，实现重量数据的采集、判断与联动控制，在自动化配料场景中，还可以配合PLC实现快加、慢加的投料逻辑控制，保证配料重量的一致性。
