SKF-PHC-32B-1型工业传动滚子链结构

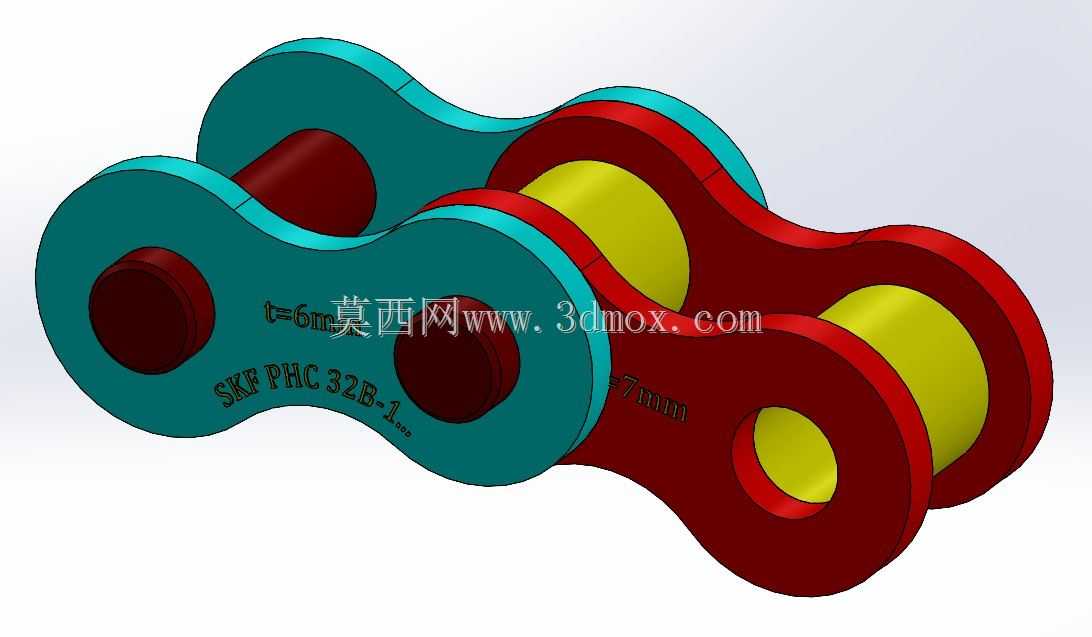

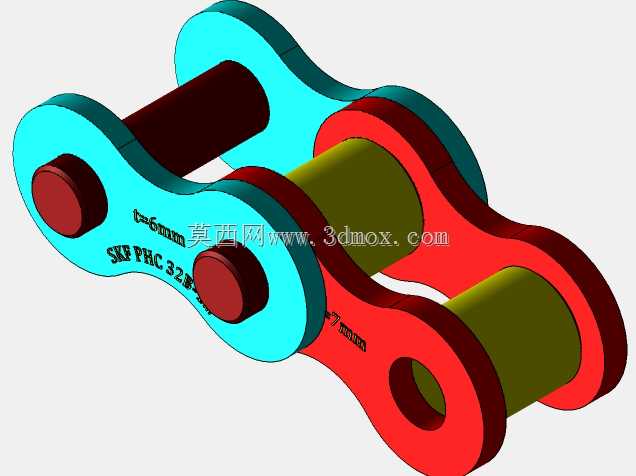

　　这款滚子链是重载传动场景下的核心基础部件，常见于矿山输送线、重型机床进给机构、农业收获机械主传动、物流分拣重载输送段等需要大扭矩传递的工况中，相比带传动它不存在打滑丢转问题，相比齿轮传动它对安装中心距的适配范围更宽，能在多尘、有少量油污、环境温度波动较大的车间或户外场景长期稳定工作。从结构设计来看，它采用内外链板交错铰接的经典结构，外链板与销轴采用过盈配合固定，内链板与套筒同样过盈压装，套筒与销轴之间保留合理间隙形成转动副，滚子活套在套筒外侧，啮合链轮时滚子可随链轮齿面滚动，大幅降低啮合过程中的摩擦磨损，减少链传动的功率损耗。链板采用8字形的等强度轮廓设计，在保证链板抗拉、抗疲劳强度的前提下，尽可能削减了非受力区域的材料，

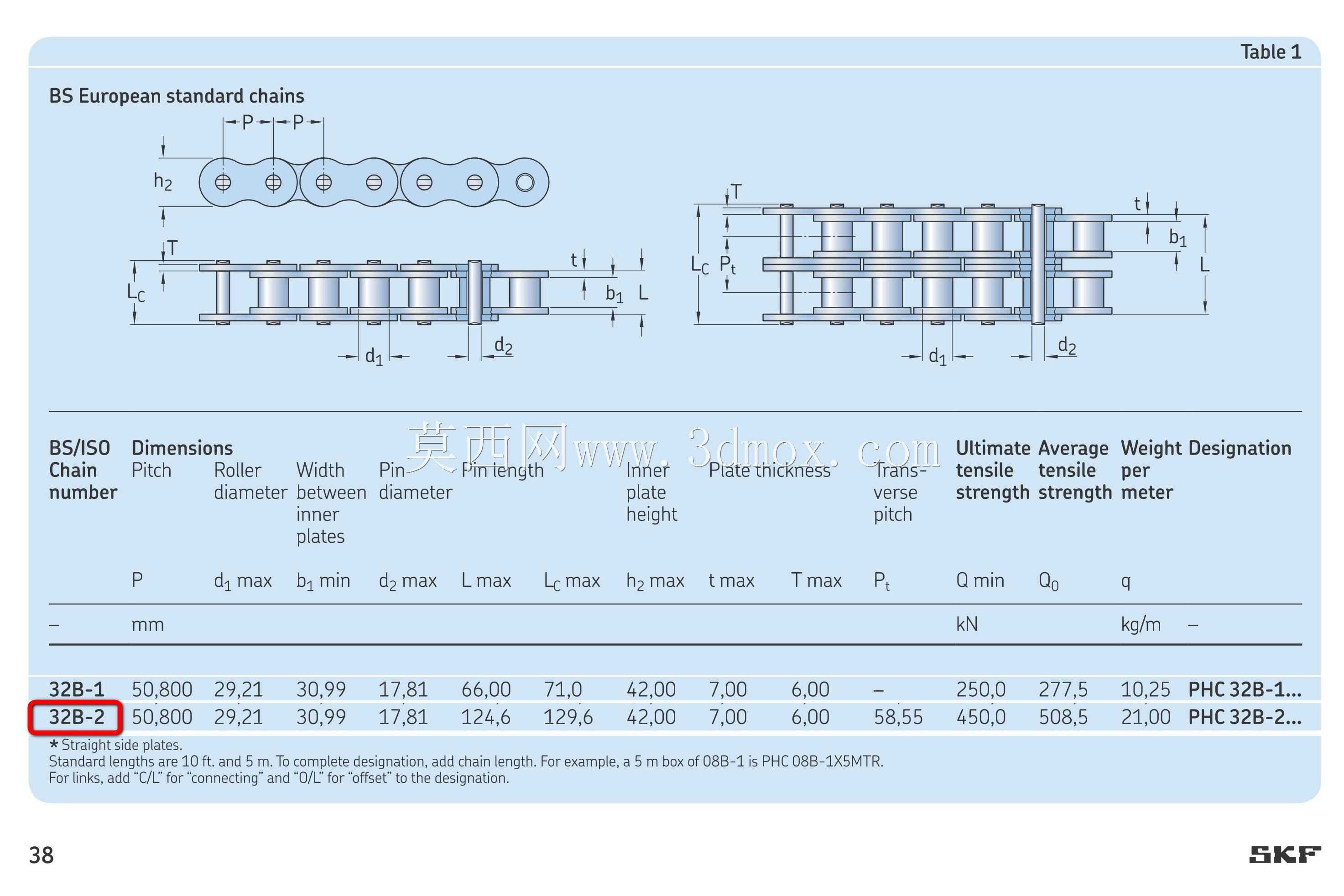

　　既降低了链条整体自重，也减少了高速运转时的惯性冲击。从尺寸边界来看，该型号对应32B系列链条，节距为50.8mm，内节内宽30.99mm，滚子直径29.21mm，销轴直径14.27mm，链板厚度为6mm，单节链节铰接后的最小回转半径可适配齿数不小于12的配套链轮，安装时需保证两轴平行度偏差不超过千分之二，链轮共面度偏差控制在2mm以内，避免运转过程中出现侧边磨损、跳齿甚至脱链的故障。设计建模时，需要严格控制各铰接副的配合间隙，销轴两端的铆接余量要符合装配工艺要求，链板上的标识字符采用凹刻处理，不会在运转过程中与周边护罩、导轨发生剐蹭，内外链板的倒角处理也充分考虑了啮合时的导入顺畅度，避免链节进入链轮齿槽时出现卡滞。日常选型时，

　　这类重载滚子链需要根据传递功率、主动轮转速、工况系数核算安全系数，通常冲击载荷场景下安全系数需取到8以上，同时配套的张紧机构行程要预留至少两个链节的调节量，方便后期磨损后张紧调整，以及磨损超限后单节更换维护。建模过程中对各零件的配合公差做了对应还原，能直接用于传动系统的装配干涉检查、运动仿真验证，也可作为非标输送线链条选型的参考样件，帮助设计人员快速核对安装空间、链轮匹配参数，减少选型阶段的尺寸核对工作量。
