教学实验用降压直流电压电流组合仪表

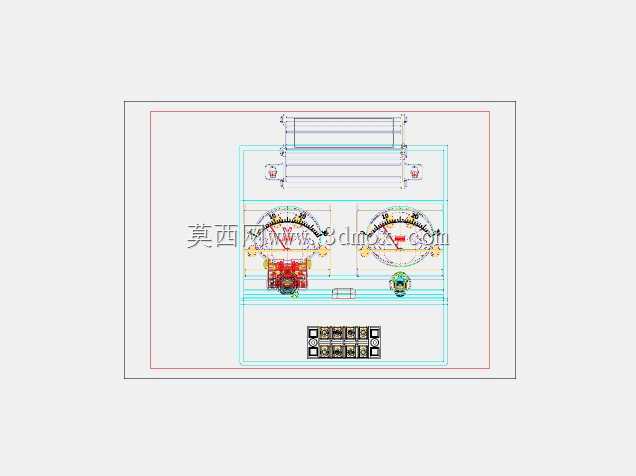

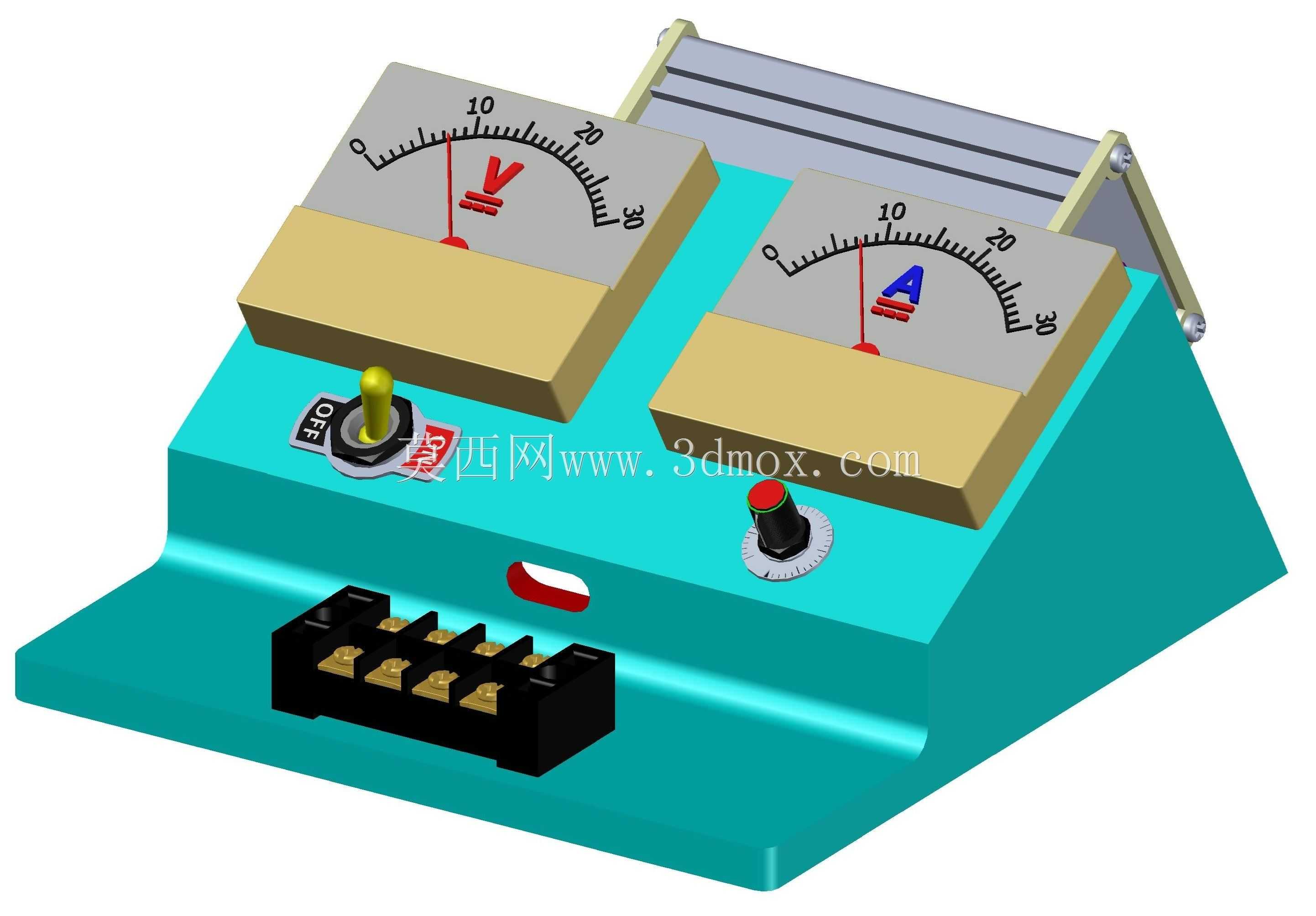

　　这款降压直流V-A组合仪表主要面向电工基础教学实验、小型直流供电回路参数检测场景设计，可同时完成直流回路电压、电流参数的直观指示，是电路原理实验、低压直流设备调试环节常用的测量装置。从结构设计来看，整机采用倾斜式台座布局，操作面板与水平面呈固定倾角，符合实验台操作时的人眼观察视角，无需额外调整摆放角度即可清晰读取表盘刻度，减少读数视差带来的测量误差。台座主体采用一体化成型的壳体结构，底部预留足够的支撑接触面，放置在实验台面上时具备足够的抗倾覆稳定性，即使接线时拉扯导线也不会轻易移位。面板区域分为测量显示区、操作控制区、接线端子区三个功能模块：两个指针式表头并排布置在面板上部，左侧为电压表头，表盘标注V型标识，

　　量程覆盖0-30V直流电压区间，右侧为电流表头，表盘标注A型标识，量程覆盖0-30A直流电流区间，表头均采用内嵌式安装，周边做台阶式限位结构，避免外力磕碰导致表头移位或指针变形。操作控制区布置在表头下方，左侧设置带档位标识的电源开关，采用旋钮式结构，旋转档位清晰有阻尼感，可明确区分通断状态；右侧设置调压旋钮，旋钮周边做滚花纹理，方便实验时精细调节输出参数，旋钮下方设置限位挡圈，防止调节超出行程损坏内部电位器。接线端子区布置在面板最前方，采用栅栏式接线端子排，端子间距符合低压电器接线安全规范，不同回路的接线位之间设置绝缘隔栏，避免接线时误碰造成短路，端子螺丝采用标准十字槽型，适配常规螺丝刀操作，接线后导线压接牢固，

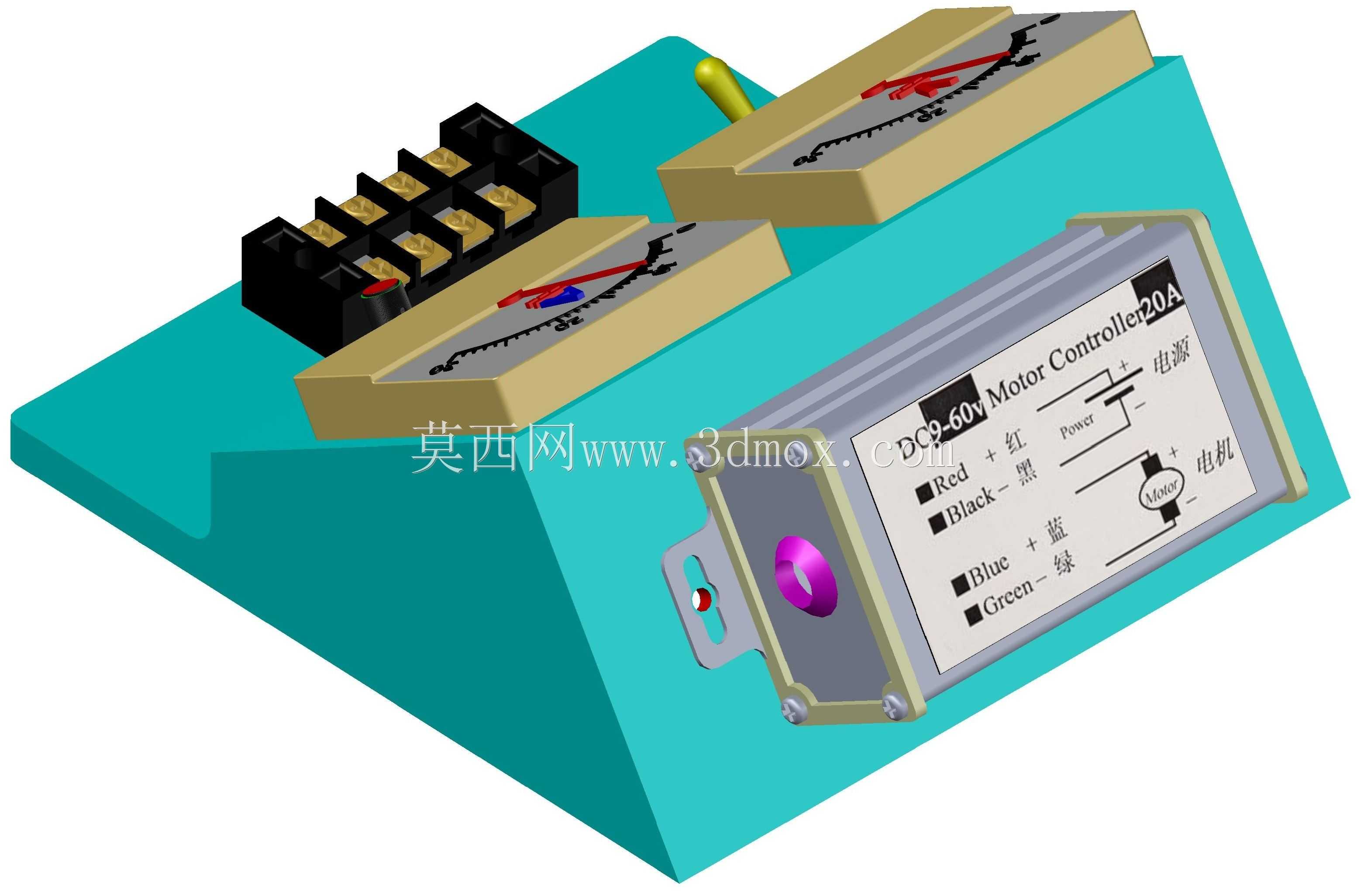

　　可承受实验过程中的反复拉扯。整机背部预留散热通风间隙，内置的降压元件工作时产生的热量可通过自然对流散出，长时间连续实验也不会出现壳体过热的情况。设计过程中充分考虑教学场景的使用特性，所有操作部件均做防呆设计，开关、旋钮的操作方向符合常规电工操作习惯，接线端子旁预留标识粘贴位置，方便实验时标注接线定义，降低学生误操作的概率。外形尺寸适配常规实验台的安装摆放空间，不需要额外开孔固定，直接放置即可使用，也可根据需求通过底部预留的安装孔位固定在实验台面板上，适配不同的实验台搭建需求。
