小型台式自动折页机构三维结构设计

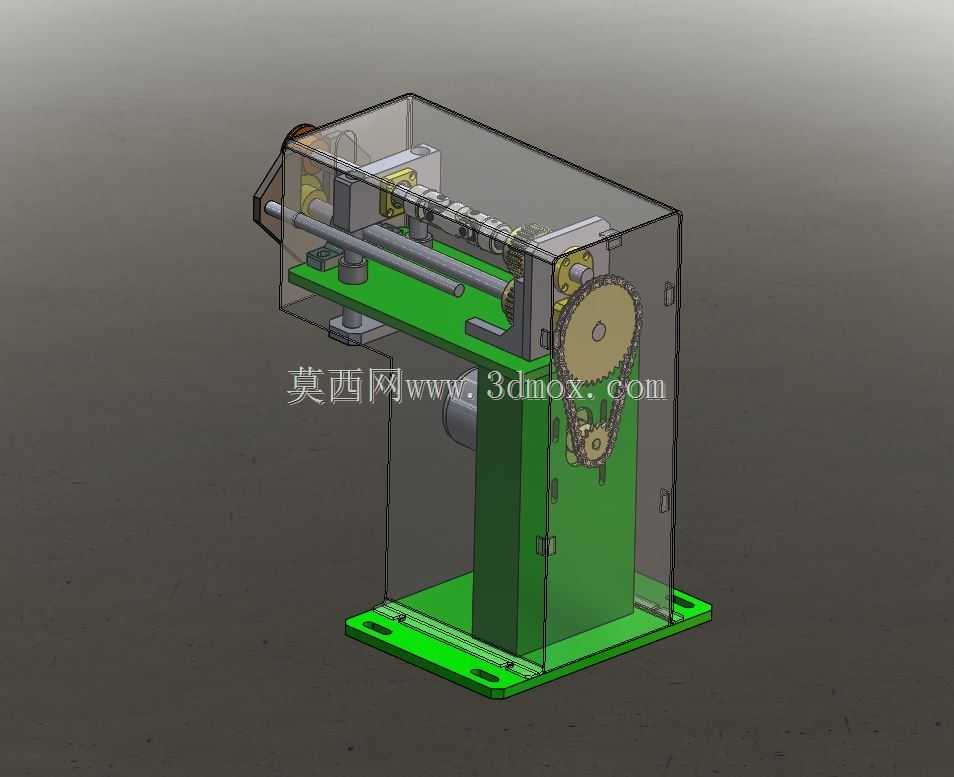

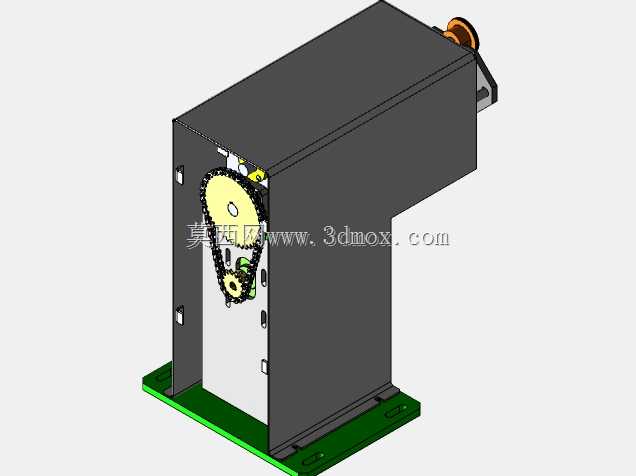

　　这款小型折页机构主要面向小批量纸品加工、办公文印配套、小型印刷作坊的折页作业场景，可完成单张薄页材料的定距弯折作业，适配常规铜版纸、书写纸、薄型铜箔等柔性片状物料的折边工序，相比大型工业折页设备，它的占地空间更小，可直接放置在常规工作台面使用，无需额外做地基固定，适配小批量多批次的柔性生产需求。从结构设计逻辑来看，整机采用立式分层布局，底部为带安装孔的绿色钣金底座，四个角位预留的沉头安装孔可直接通过螺栓固定在工作台架上，底座上方竖立的钣金立板作为整个传动系统的安装基准，所有传动轮系、执行组件都直接固定在立板对应的定位孔位上，减少了额外的转接支架，既压缩了整体厚度，也能保证传动部件的同轴度精度。

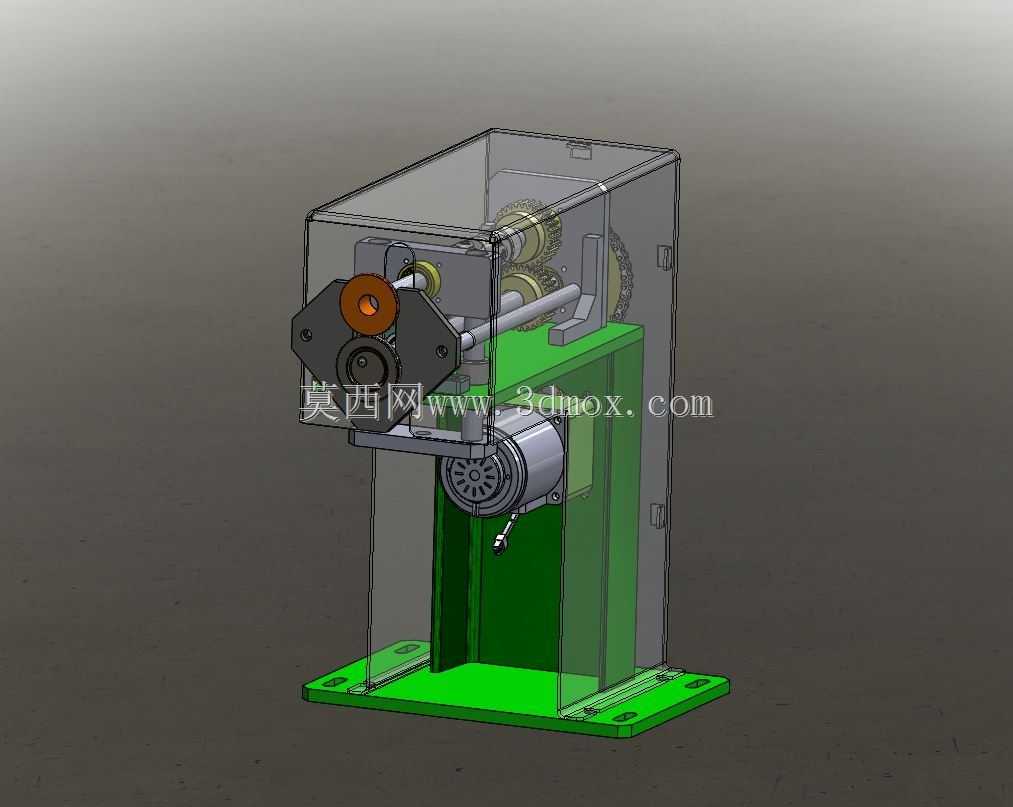

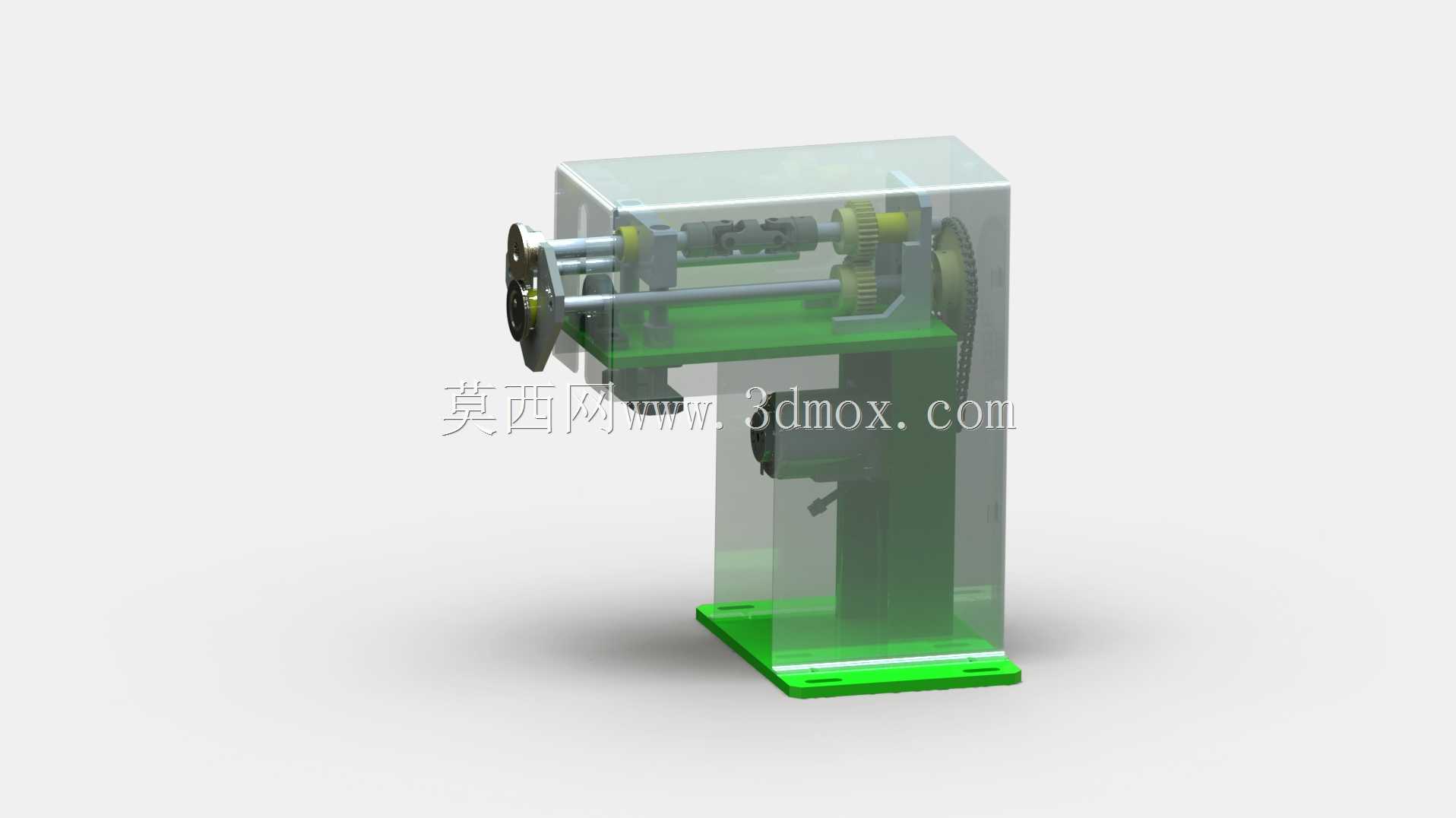

　　上部的透明防护外罩采用亚克力材质折弯成型，通过侧边的卡扣与底座立板连接，日常维护时无需工具即可快速拆下，既可以遮挡内部传动齿轮避免异物卷入，也能直观观察内部齿轮啮合、物料输送的运行状态，及时排查卡料、传动卡顿等问题。动力输入端采用常规低压直流电机布置在立板中下部，电机输出轴通过直连的减速齿轮组将动力传递到上部的折页执行辊轴，齿轮系采用平行轴直齿布局，传动比经过匹配计算，可保证折页辊的线速度与进料速度匹配，避免出现纸张拉扯、折边错位的问题。执行端的折页辊采用硬质氧化铝合金材质，表面做滚花处理增加摩擦力，进料侧的导向挡片可根据物料宽度调整限位位置，保证折边位置的一致性。整机的安装边界控制十分紧凑，底座长宽尺寸适配常规工作台的摆放空间，

　　整体高度不超过常规桌面设备的限高要求，接线端预留从底座后侧引出的走线槽，不会与前端进料、出料的作业空间产生干涉。在实际使用中，这款机构可单独作为小型折页工位使用，也可通过底座的安装孔对接小型自动化生产线的进料输送段，作为线上折页工位集成到整套文印加工、标签加工的流水线中，折页的压力可通过辊轴端部的调节螺母微调，适配不同厚度的物料，避免压力过大导致的纸张压痕破损，或是压力过小导致的折边回弹、折痕不清晰问题。内部的齿轮传动部分预留了润滑脂加注空间，日常维护仅需定期在齿轮啮合面补充润滑脂即可，没有复杂的油路、气路结构，后期维护成本较低，适合非专业设备维护人员的日常操作使用。
