食品饮料产线CIP在线清洗压力管路布局

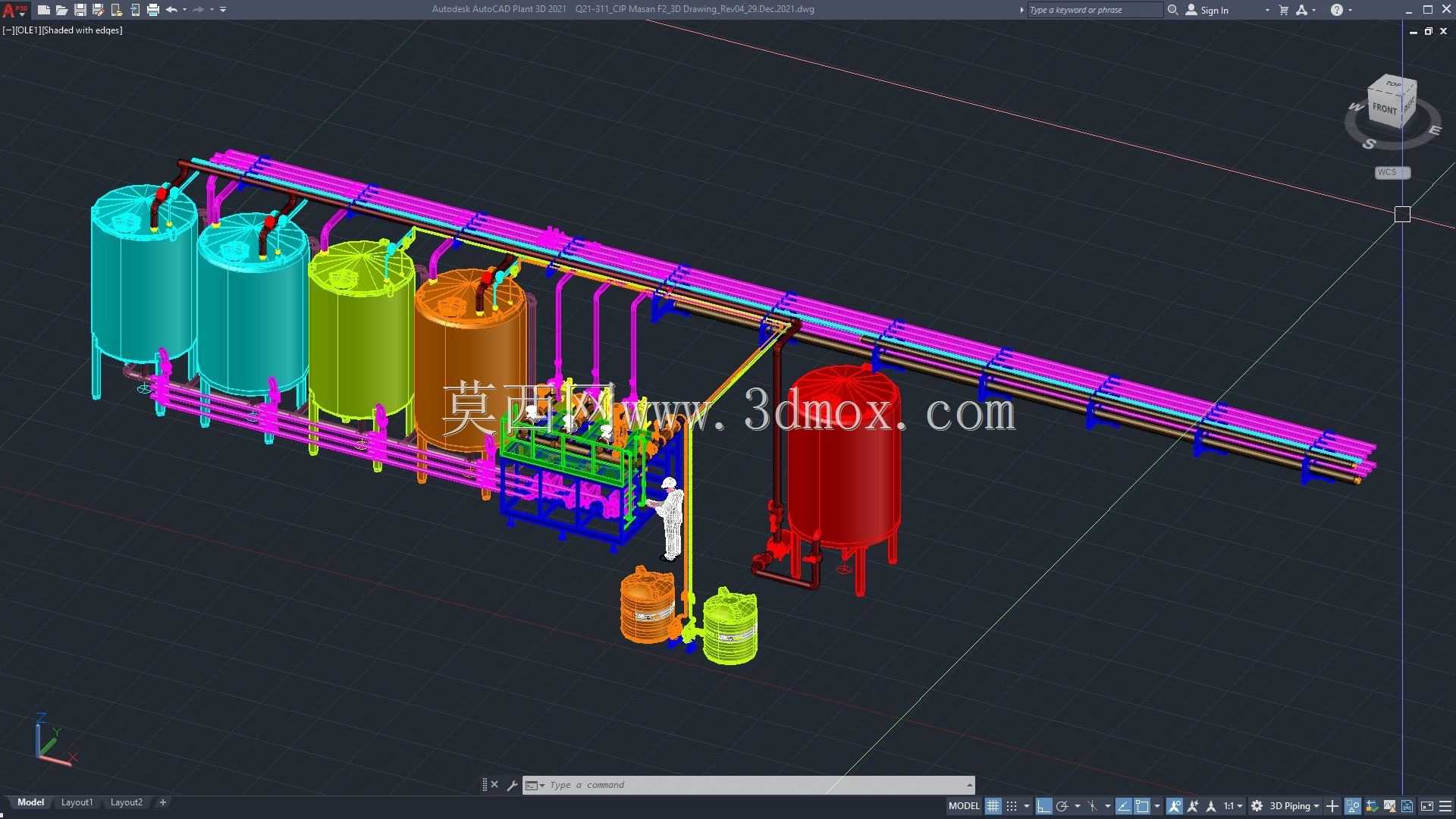

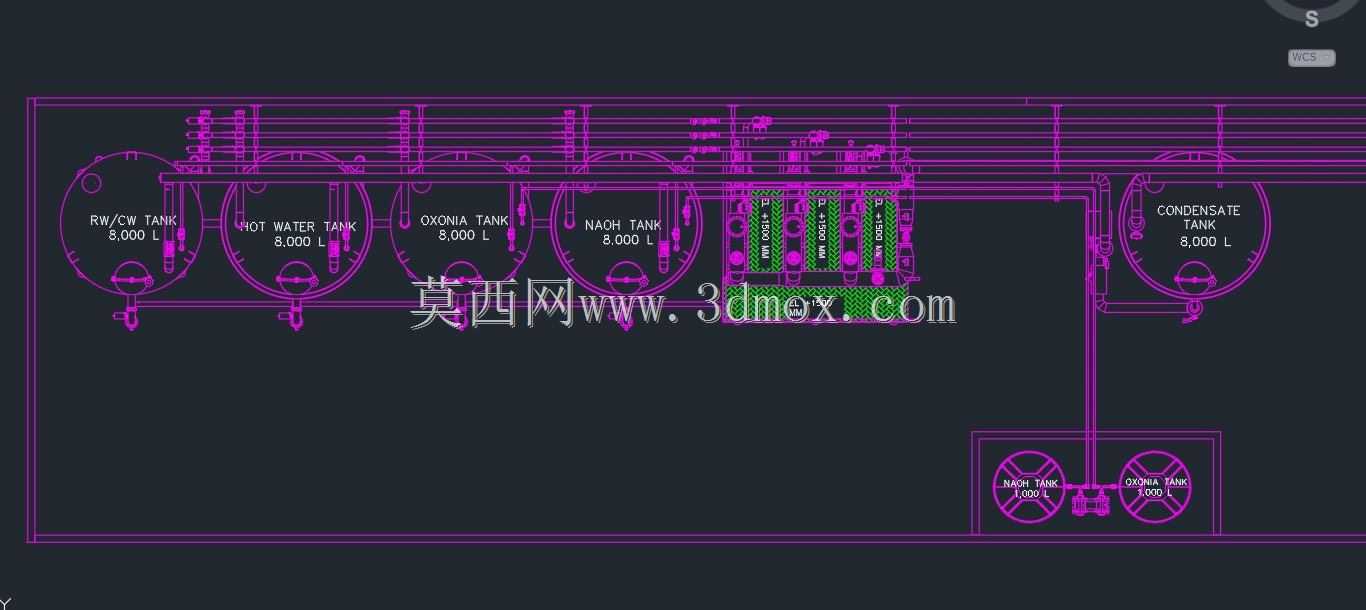

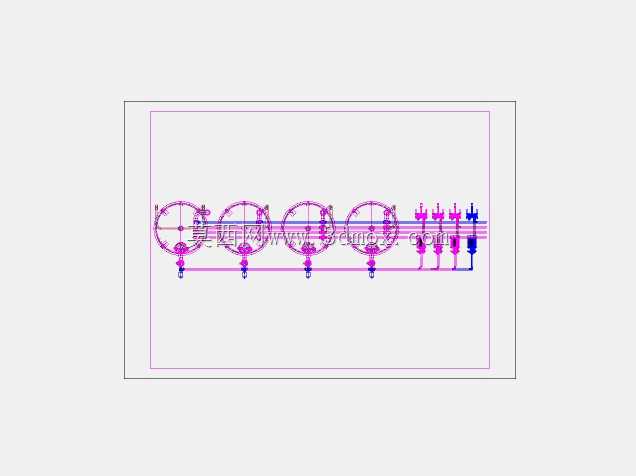

　　这套管路布局主要面向食品饮料、制药等有卫生级生产要求的加工车间，核心作用是为生产罐体组提供在线清洗的流体输送通路，无需拆解生产设备即可完成罐体、输送管道内壁的冲洗、消毒作业，大幅降低产线停机清洁的人工成本与时间损耗。从布局逻辑来看，整体采用分层排布的设计思路，主输送管路沿罐体组上方架空铺设，不同功能的流体管路采用差异化颜色标识，便于后期运维人员快速识别清洗液、纯水、消毒介质的输送路径，避免管路误接引发的生产事故。罐体侧的支路管路从主路垂直引下，对接每个罐体的顶部进料口与底部排污口，支路管路上预留了阀门安装位与压力检测接口，可根据不同罐体的清洗需求独立控制通路开闭，实现单罐独立清洗或多罐联动清洗的灵活切换。

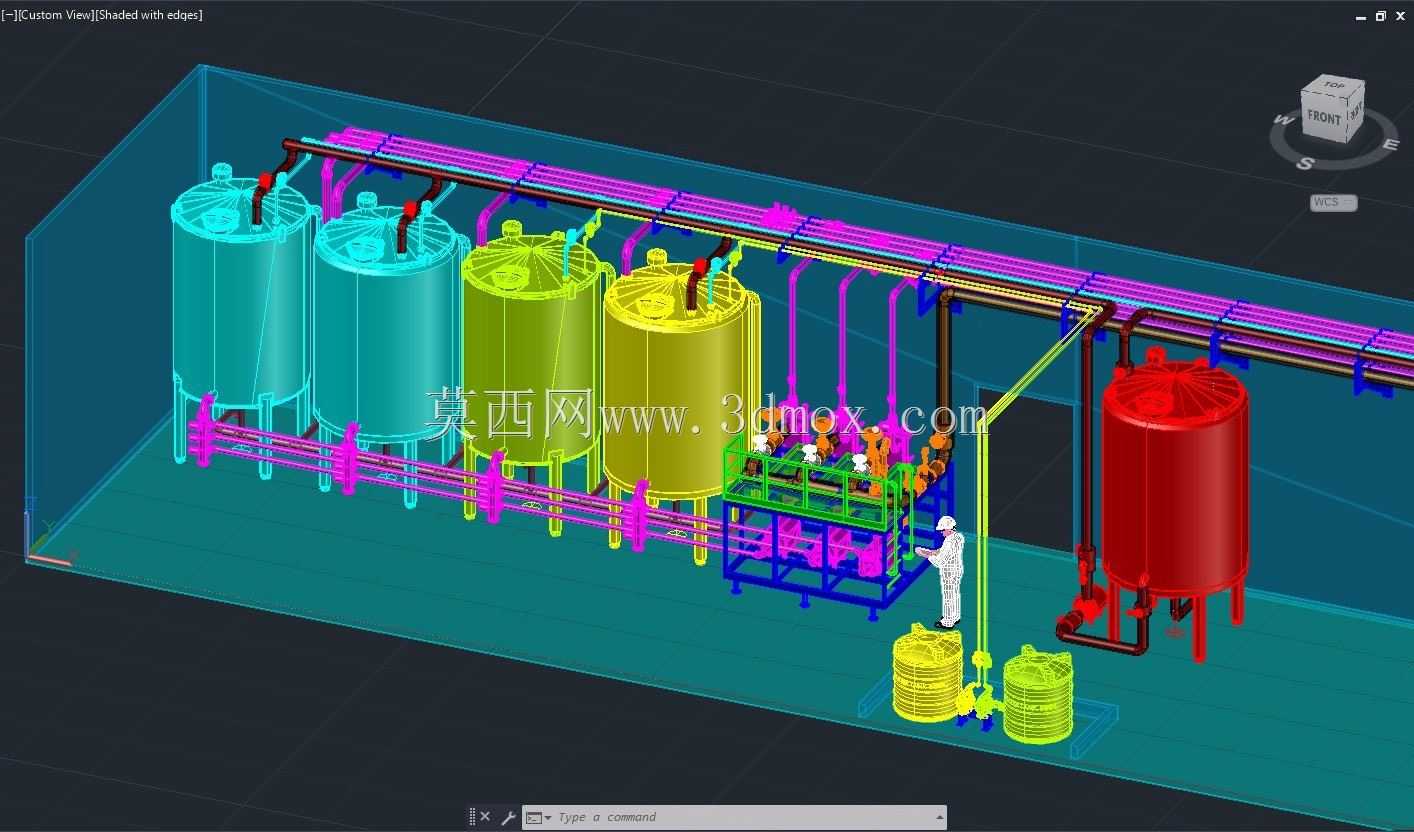

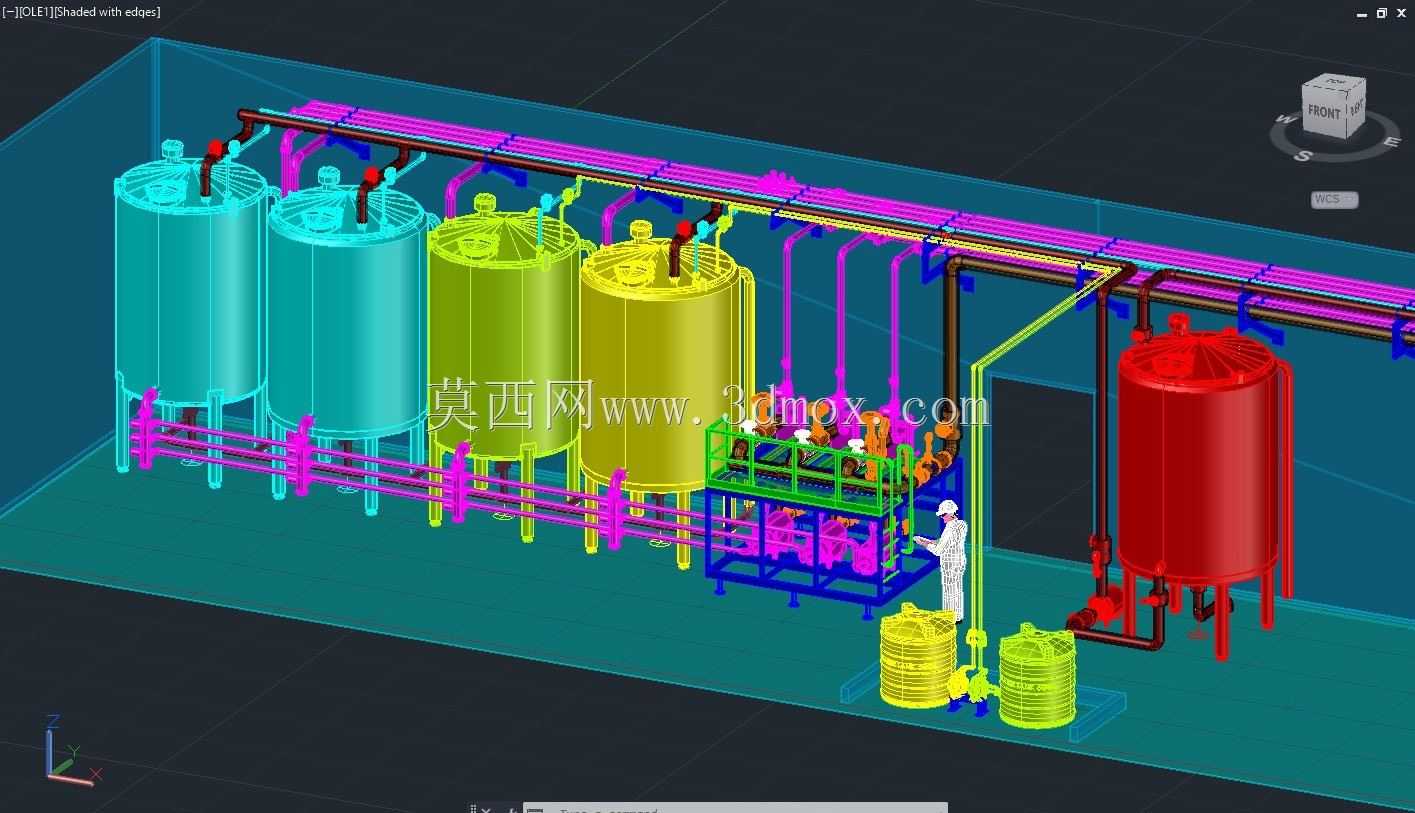

　　管路排布时充分考虑了安装与维护的操作空间，架空主路与车间顶面预留了足够的检修距离，罐体周边的支路与操作平台边缘保持安全间距，避免操作人员巡检时发生磕碰。管路上的弯头、三通等连接件全部采用卫生级快装结构的适配设计，减少管路内壁的清洁死角，避免清洗介质残留引发的微生物滋生风险。末端的红色承压罐体作为清洗介质的稳压缓存单元，配套的小型罐体用于清洗液的配比与暂存，整套管路的压力等级匹配常规CIP清洗的0.3-0.6MPa工作区间，管路支架的排布间距符合流体管路安装的工程规范，可避免长距离管路运行时产生的振动形变。操作工位旁预留了人员操作的站立空间，管路布局避开了操作人员的常规巡检通道，同时在关键阀门位置预留了操作手柄的活动空间，

　　无需额外搭设辅助平台即可完成阀门开闭操作。整套管路的走向充分结合车间现有罐体的排布位置，减少不必要的管路弯折，降低流体输送过程中的压力损失，提升清洗介质的输送效率，底部排污管路采用倾斜角度设计，可保证清洗后的废液完全排空，无残液滞留。
