食品生产车间工艺管道布设三维设计

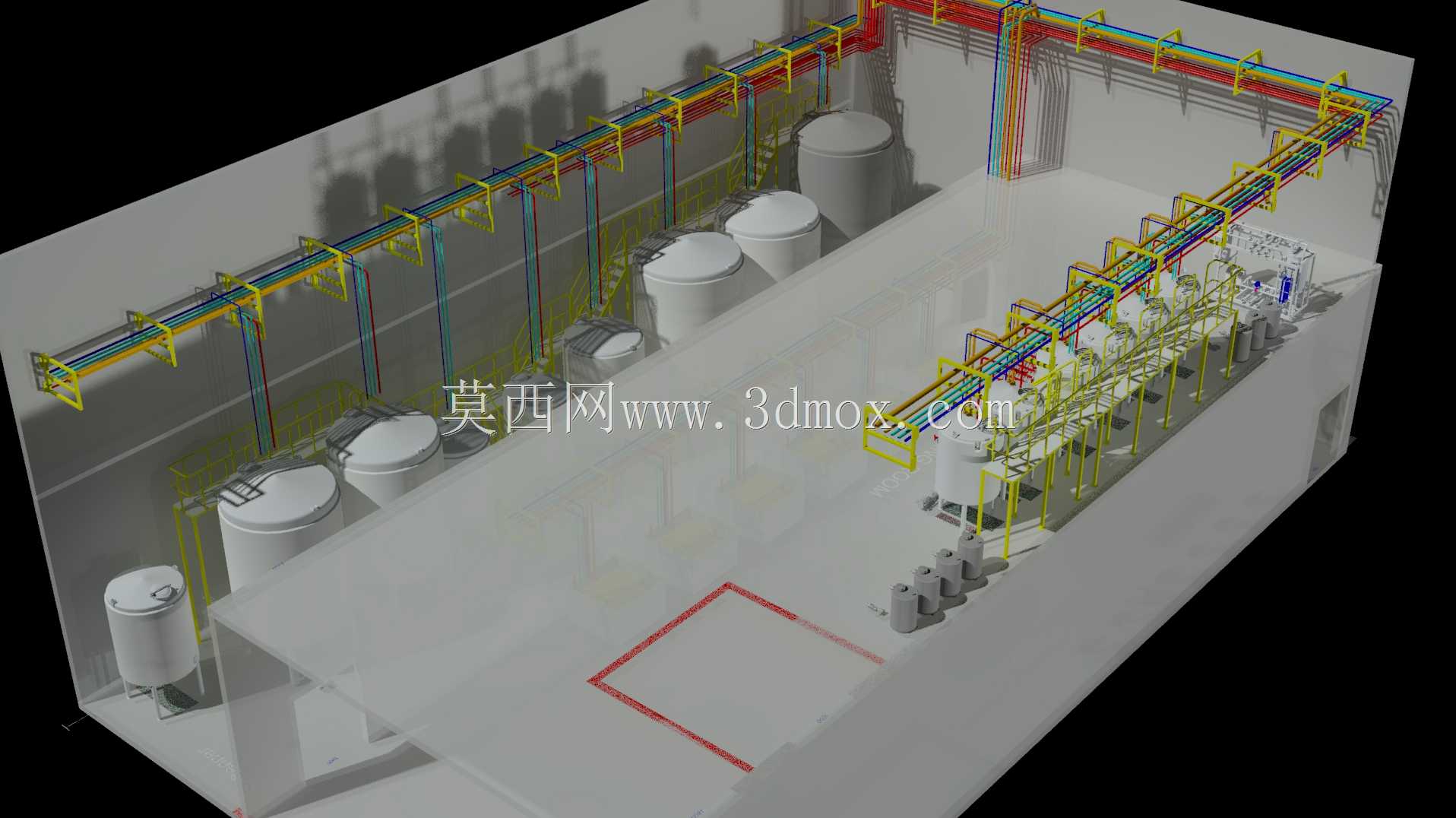

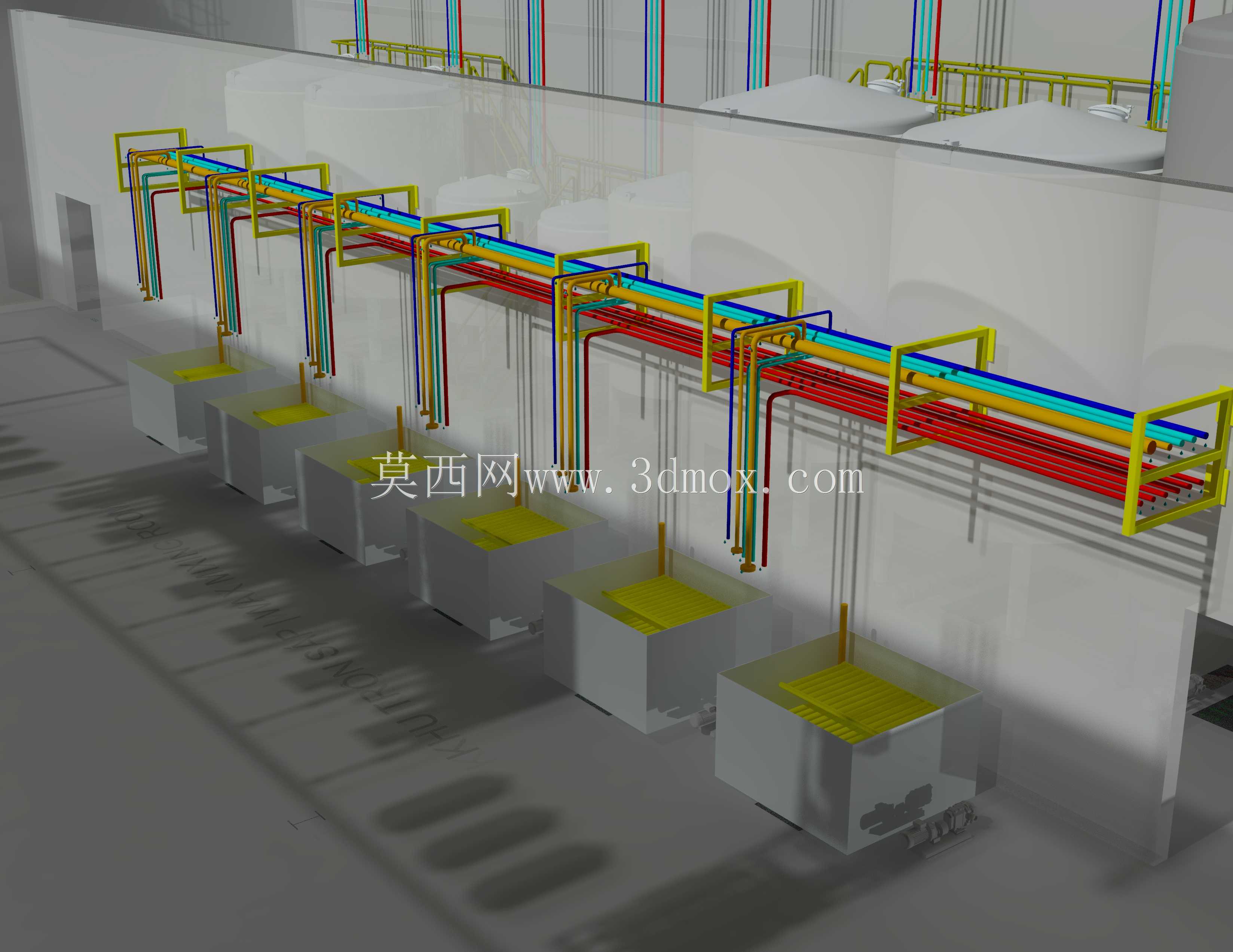

　　这套三维设计内容聚焦食品类生产车间的工艺管道整体布设，还原了生产区域内从原料暂存到制程输送的全链路管路走向，覆盖了罐区到生产工位的所有管线连接逻辑。设计过程中优先考虑生产动线的流畅性，所有主管道沿车间立柱与顶部结构梁排布，避开生产操作区的人员通行与设备检修通道，主输送管线采用分层布设逻辑，不同介质的管线按照工艺流向、安全间距要求分层固定在管廊支架上，避免不同介质管线交叉干扰，同时预留了后期设备扩容的管线接驳位置。从实际应用场景来看，这套布设方案适配液态食品、日化配料类生产车间的物料输送需求，包含工艺物料管、清洗管路、辅助介质管路的完整走向，每段管线的接驳位置都对应下方生产设备的进料口，减少不必要的管线弯折，

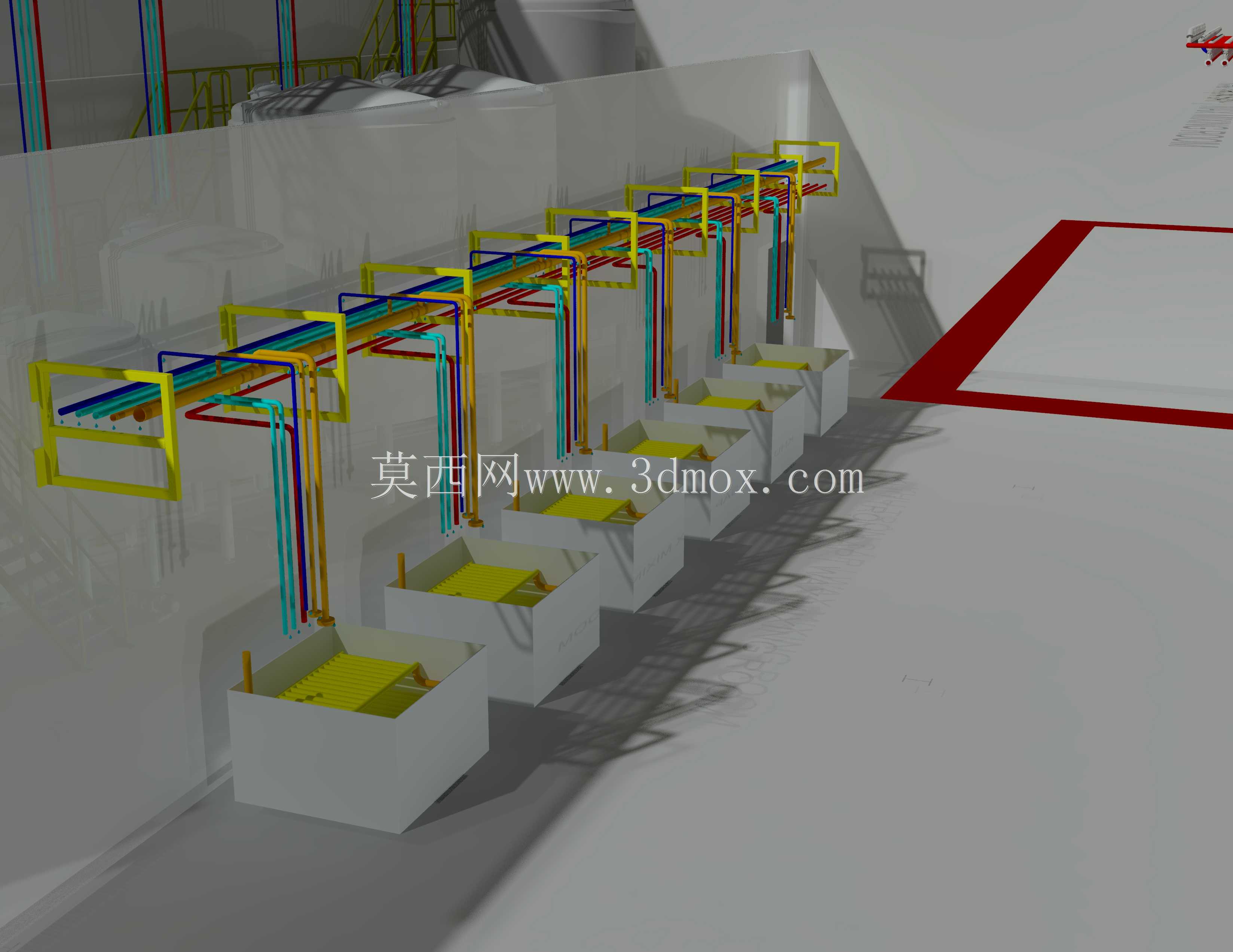

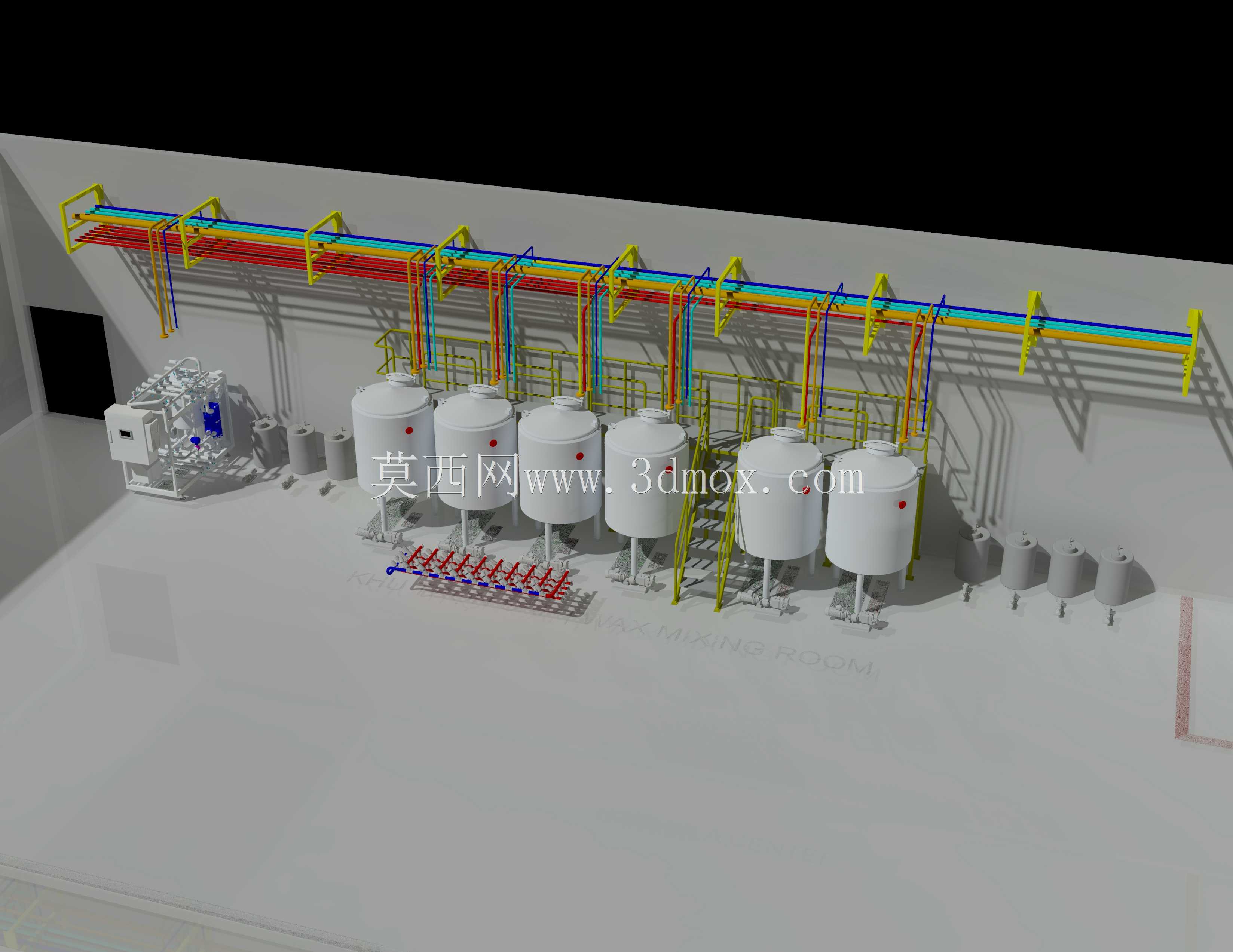

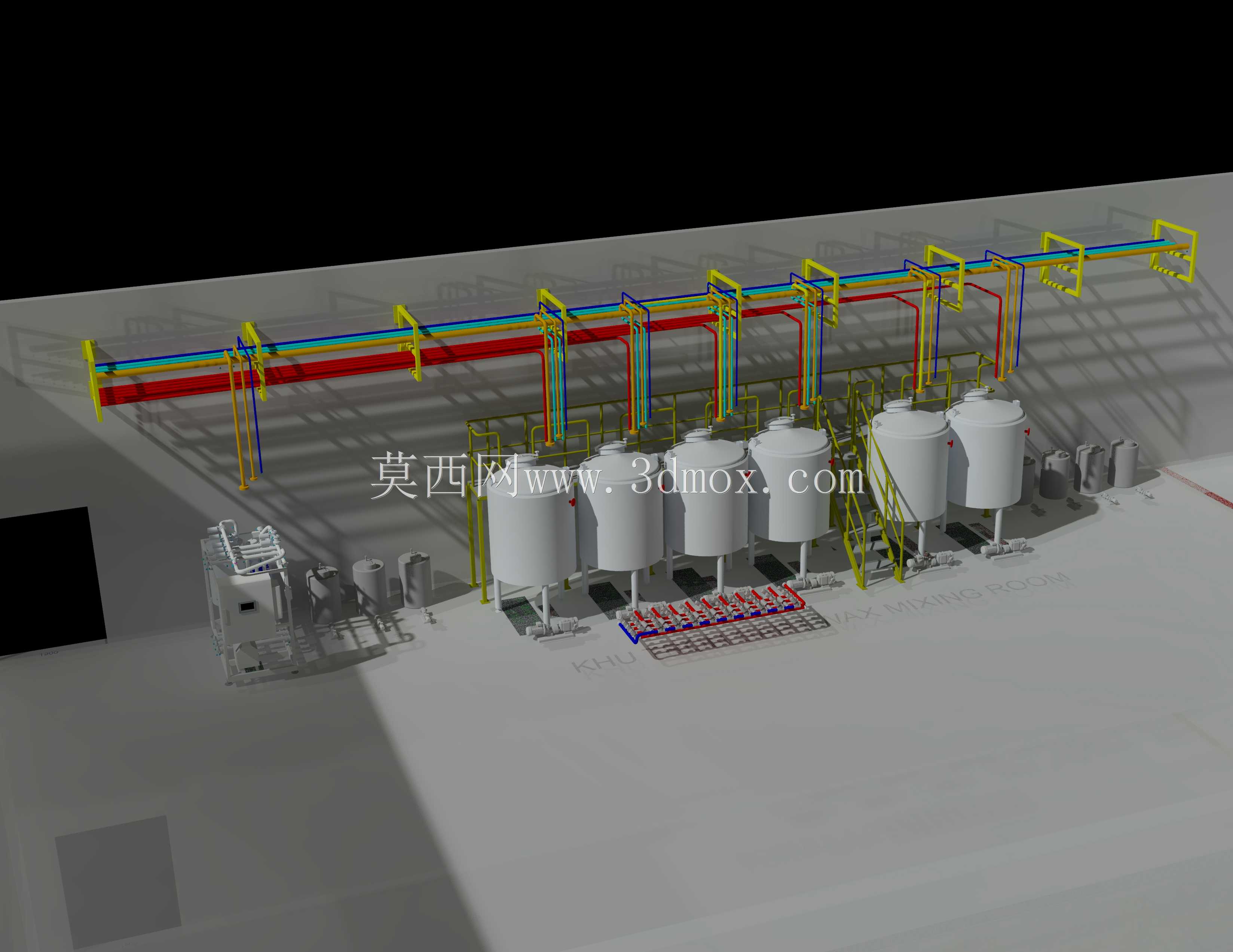

　　降低输送过程中的物料残留与阻力损耗。设计阶段充分考虑安装边界条件，管廊底部距离地面的净空高度满足大型生产设备的进场转运要求，管线与墙面、柱体的预留间距满足管道法兰连接、阀门操作的作业空间，所有弯头、三通的位置都避开了结构梁柱的遮挡，方便后期安装作业时的吊装与固定。针对生产区域的罐体排布，管线从主管廊引出的支管采用最短路径连接到罐体顶部接口，同时在支管段预留了阀门安装与仪表加装的位置，满足生产过程中的流量控制、参数监测需求。管廊支架的布设间距结合管线自重、介质充注后的总载荷计算确定，避免管线长期运行出现挠度变形，所有管线的固定点都做了对应位置的结构加强设计，和车间主体结构的连接位置避开了建筑结构的受力薄弱点。从功能特性上，

　　这套设计完整还原了车间内管道系统的空间位置关系，可直接用于施工前的管线碰撞检查，提前排查管线与结构、管线与生产设备之间的干涉问题，减少现场施工的返工量，也可作为生产运维阶段的管路走向参考，方便后期设备维护时快速定位对应管段。
