30吨级起重机卷料夹持吊臂结构

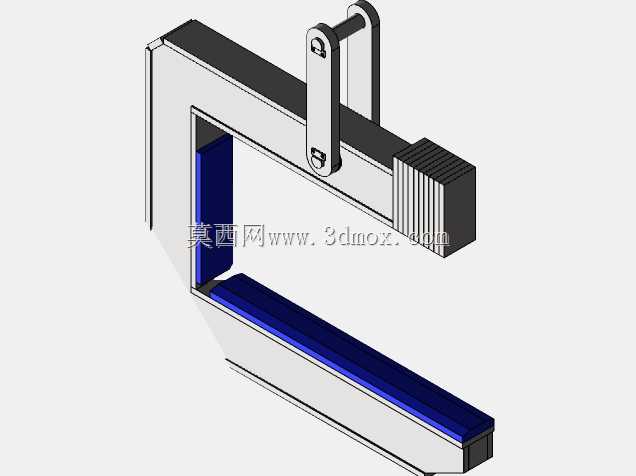

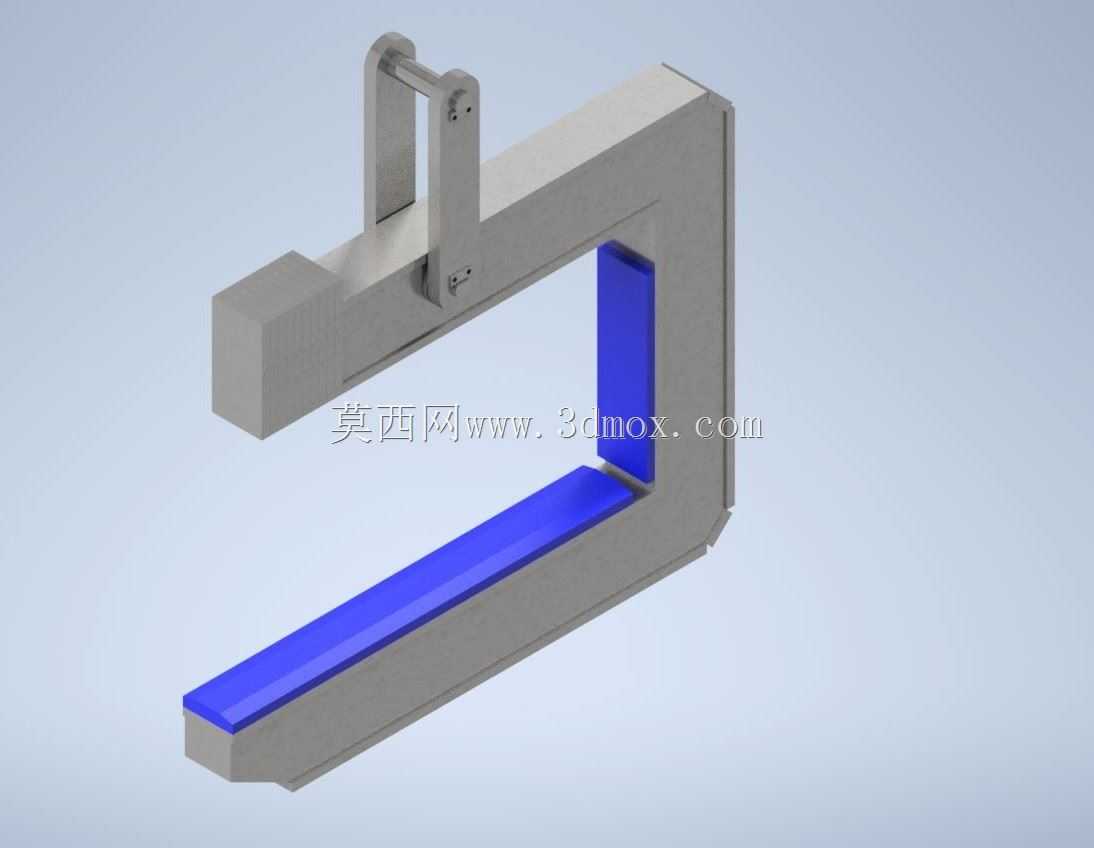

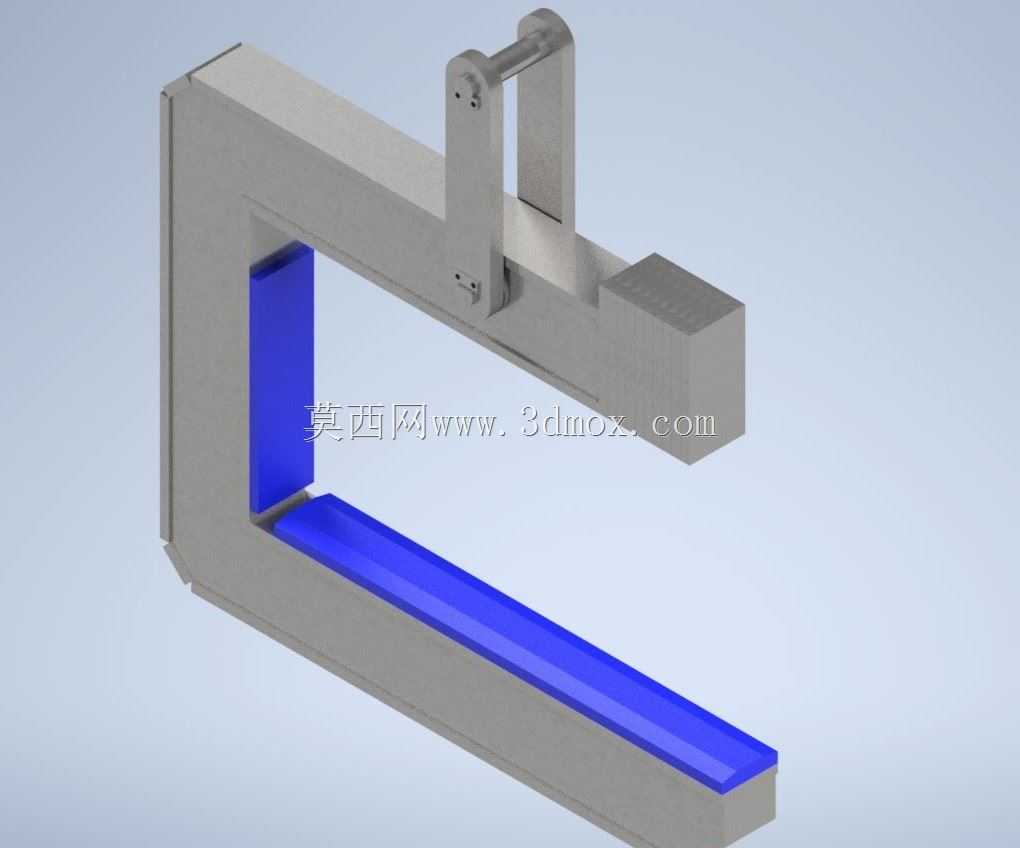

　　这款吊臂结构主要面向卷材类物料的起重吊装作业场景，常见于造纸、薄膜、金属卷材加工、纺织染整等生产车间的物料转运环节，适配30吨级额定起重量的起重设备，用来替代传统的钢丝绳捆扎吊装方式，解决大重量卷料吊装过程中易滑脱、易损伤料卷端面、对位耗时长的实际作业痛点。从结构设计逻辑来看，整体采用L型悬臂承载架构，上部的挂接段直接匹配起重机吊钩的挂装尺寸，预留的两组铰接挂耳可以适配不同规格的起重吊钩连接，挂接接触面做了加厚处理，避免长期吊装作业中接触面出现压溃变形。悬臂的水平段下方设置了与卷料内孔匹配的定位芯轴，芯轴端部做了锥度导向设计，作业时无需反复对位就能顺利插入卷料的中心纸管或金属套筒内，芯轴根部设置了限位挡边，

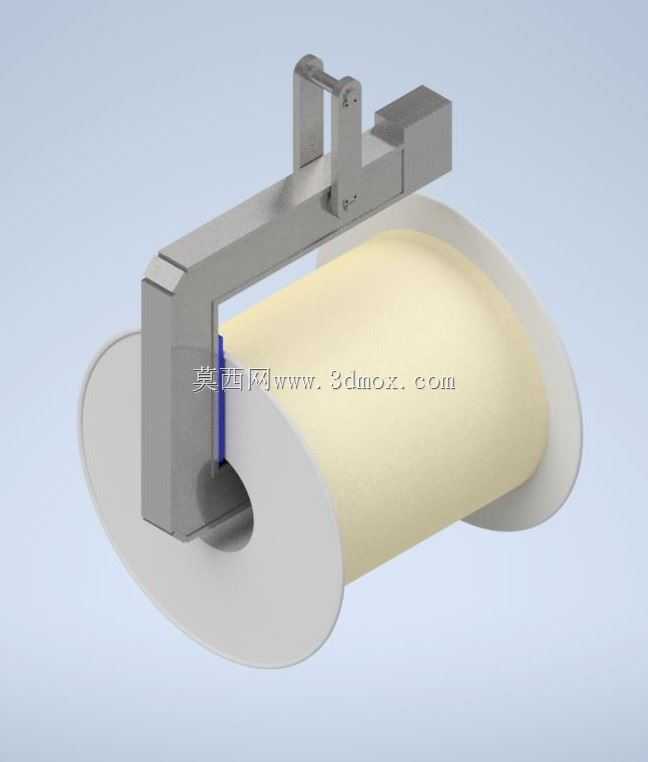

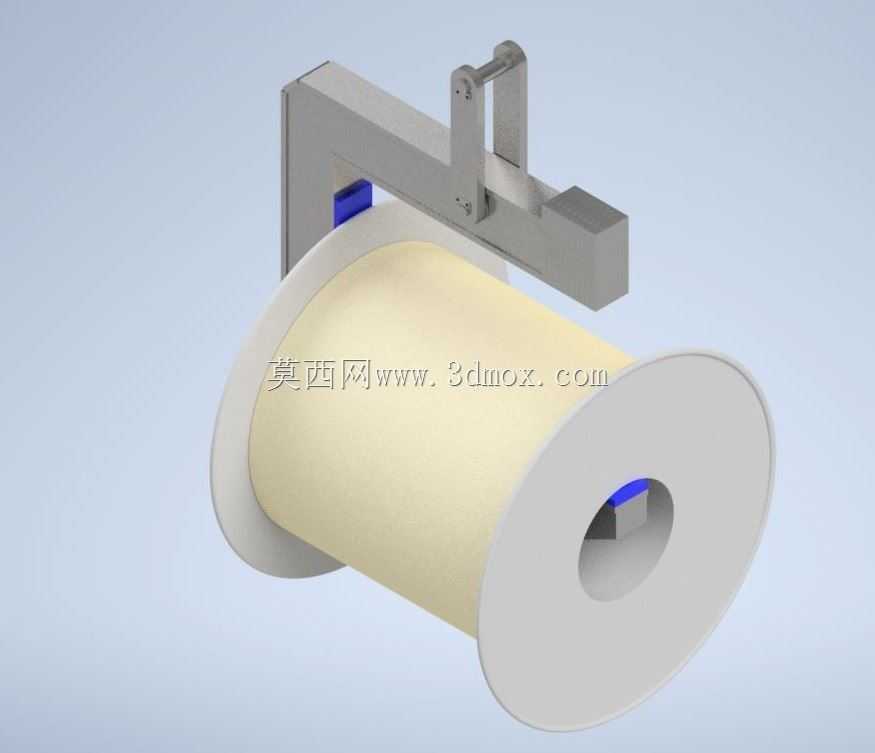

　　插入到位后挡边会贴合卷料内侧端面，防止吊装过程中卷料沿芯轴轴向窜动。考虑到吊装过程中料卷的防脱需求，悬臂的竖直段内侧设置了弹性压持结构，当芯轴完全插入卷料内孔后，压持块会在弹簧力作用下贴合卷料的外圆柱面，配合芯轴的承载形成三点稳定夹持，即便起重设备启停过程中出现小幅晃动，料卷也不会出现松脱偏移。从安装边界来看，上部挂耳的中心间距按照通用30吨级起重机吊钩的开口尺寸设计，无需额外加工转接件就能直接挂装使用；芯轴的直径适配行业内通用的6英寸卷料内孔规格，覆盖绝大多数工业大卷径卷材的吊装需求，悬臂的竖直段高度按照最大1.2米卷径的料卷设计，吊装时压持块可以覆盖料卷的上部区域，不会出现压持位置偏斜导致的料卷倾翻问题。

　　结构的受力路径做了针对性优化，挂耳与悬臂主体的连接位置做了三角加强筋处理，所有焊接位置都按照等强度设计做了坡口熔透要求，芯轴与悬臂水平段的连接位置采用了过盈配合加焊接的双重固定方式，避免长期受交变载荷作用出现焊缝开裂、芯轴下沉的问题。实际作业过程中，操作人员只需要将吊臂挂装在起重机吊钩上，操控起重机移动到料卷正上方，缓慢下放吊臂让芯轴对准卷料内孔插入到位，确认压持块贴合料卷表面后即可起吊，全程无需人工捆扎，单卷料的吊装对位时间可以缩短60%以上，同时避免了钢丝绳捆扎对料卷表层材料的勒伤问题，尤其适合表面质量要求高的薄膜、涂布、高端金属卷材的转运作业。
