五吨单梁门式起重吊运设备结构设计

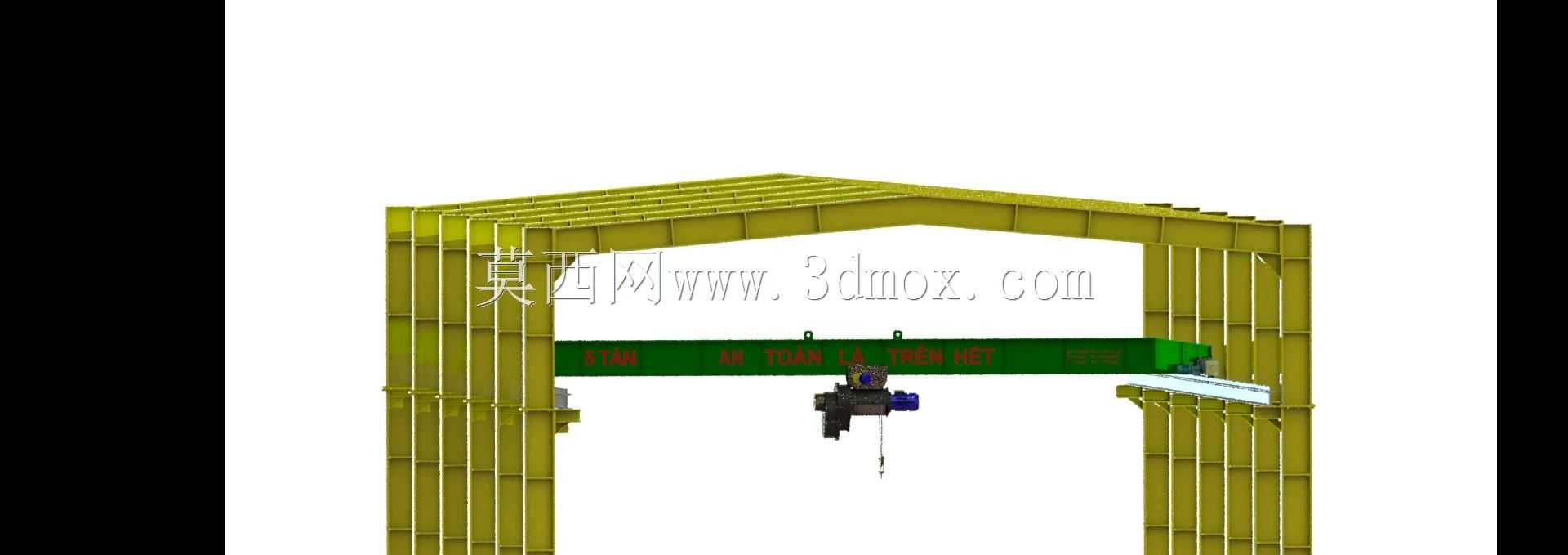

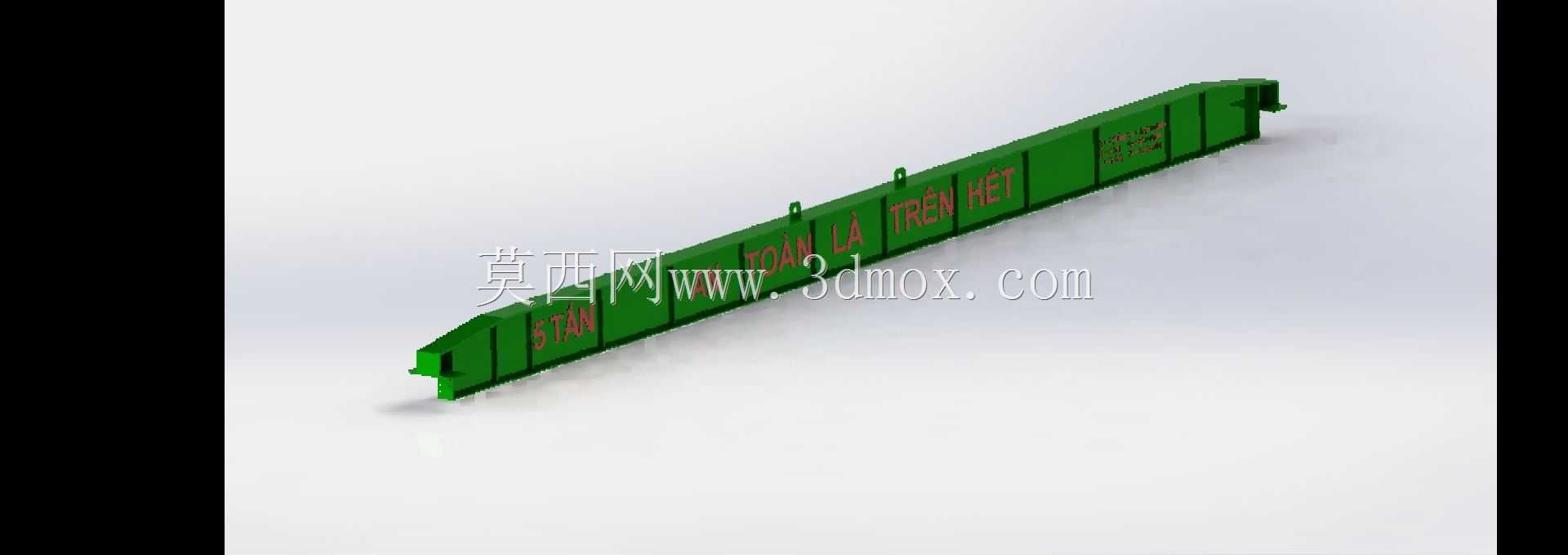

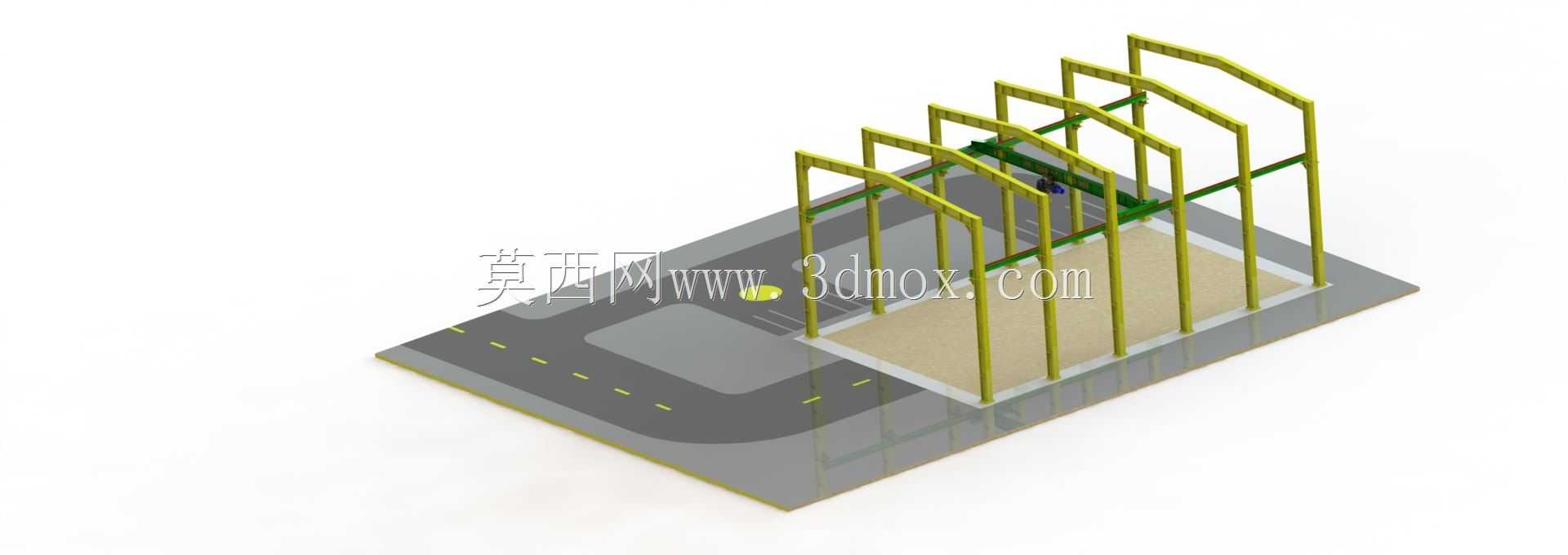

　　这款五吨级单梁门式起重结构，主要面向中小型生产车间、露天料场、设备检修区域的重物吊运作业场景，可覆盖常规生产环节中原材料卸车、工序间工件转运、设备安装就位、成品出库装车等全流程吊运需求，适配常规工业厂房内跨距作业，也可在无厂房遮蔽的室外堆场完成固定跨距内的物料转移。从结构设计逻辑来看，整体采用双支腿支撑单主梁的门架形式，主梁为箱型焊接结构，截面参数经过受力校核，可在额定起重量下控制主梁下挠量在标准允许范围内，支腿与主梁采用刚性连接，底部预留基础安装接口，可根据现场地面条件匹配预埋螺栓或压重式固定方案，安装边界需预留主梁两端各0.8米的检修操作空间，支腿外侧需留出不小于1米的安全通行距离，整体作业覆盖高度适配常规6米至9米的厂房层高，

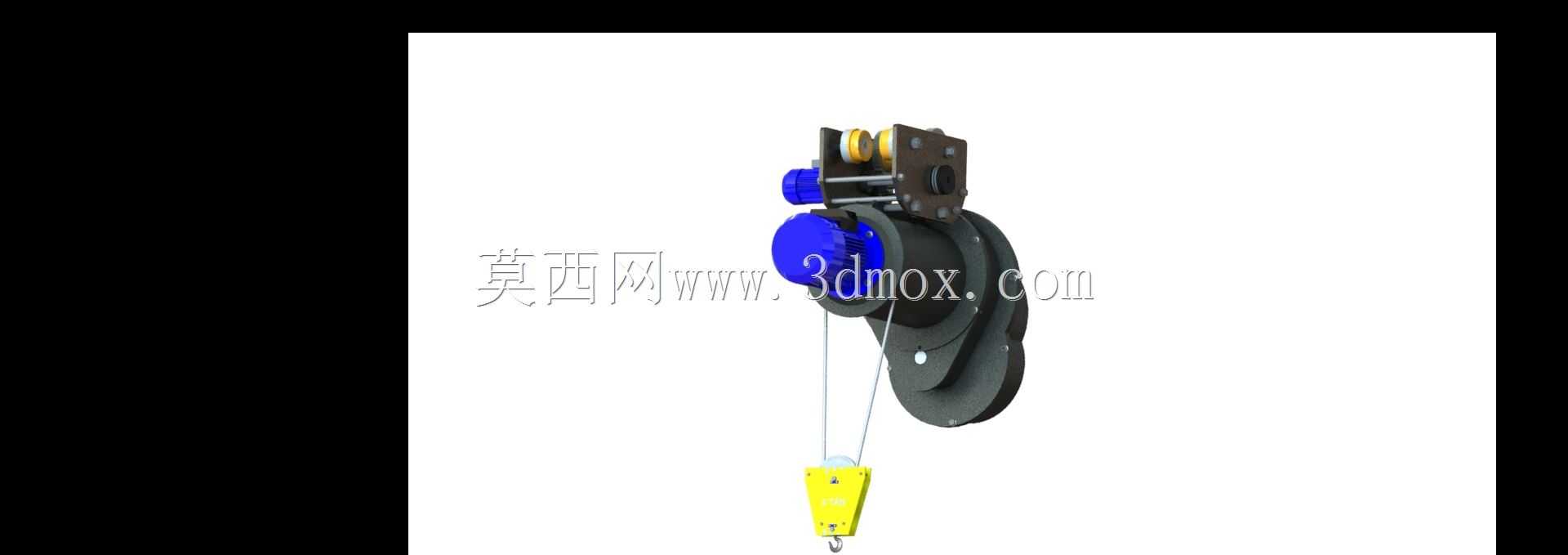

　　跨距可根据实际场地需求调整对应支腿间距参数。起升机构采用电动葫芦沿主梁下翼缘运行的布置形式，葫芦运行轨道与主梁腹板对中焊接，避免偏载带来的结构附加应力，起升钢丝绳配套导绳装置，可减少乱绳、咬绳问题，提升起升作业的稳定性，葫芦运行端设置双向行程限位，可在运行至主梁两端极限位置时自动切断运行动力，防止冲轨脱轨风险。主梁上翼缘根据需求可预留检修走台安装位，方便日常对起升机构、供电线路的巡检维护，支腿内侧设置爬梯结构，可直达主梁检修平台，爬梯踏步做防滑处理，配套安全护笼满足高空作业安全规范。供电形式可根据现场条件选择电缆卷筒或滑触线供电，主梁端部设置缓冲块，与端部止挡配合降低碰撞冲击，整个结构的焊缝设计均按照起重设备焊接规范执行，

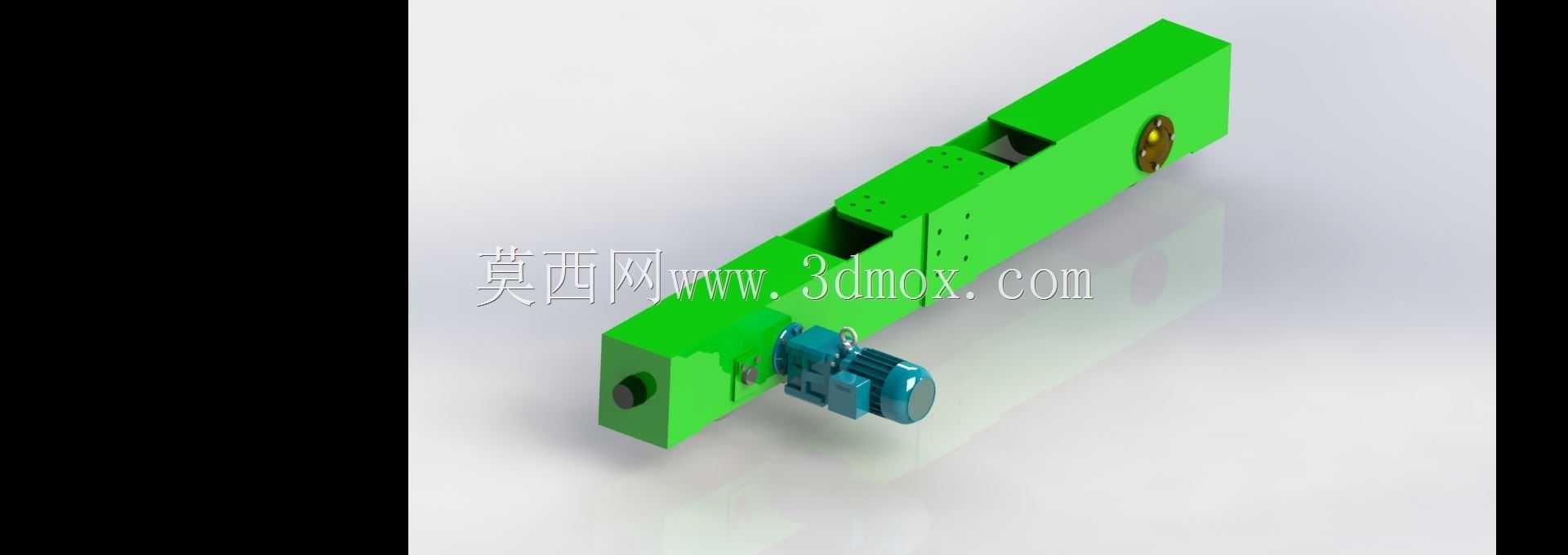

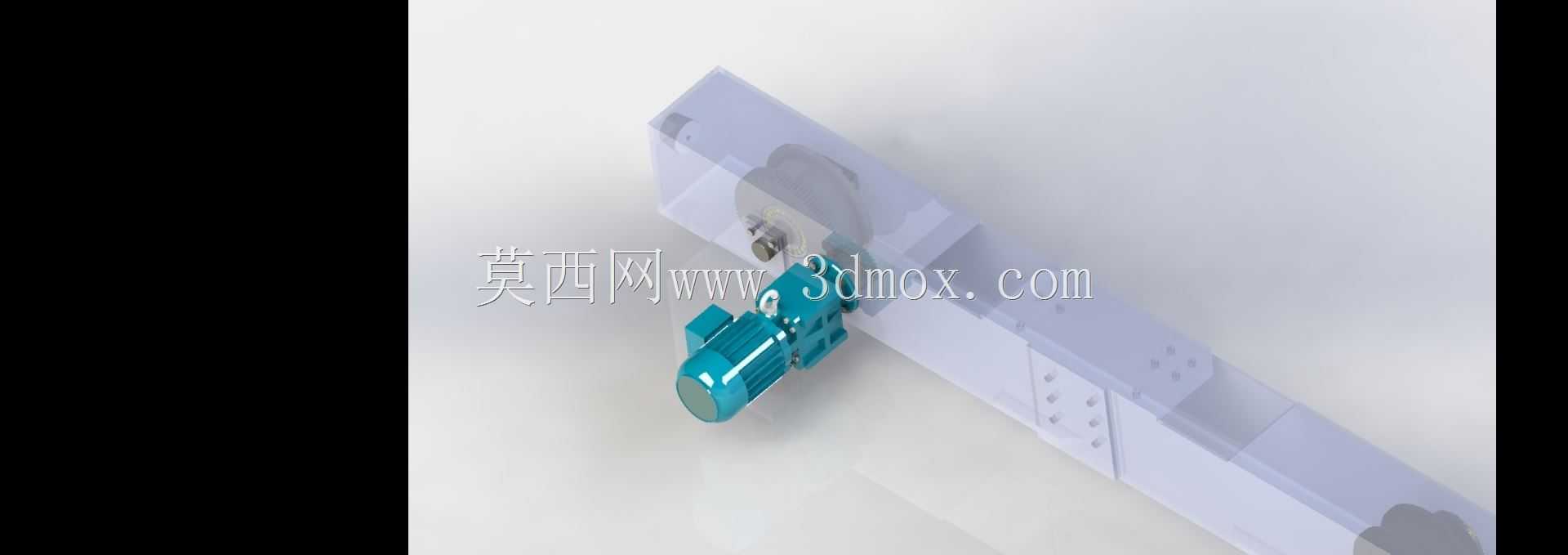

　　主要受力焊缝采用全熔透焊接形式，焊后需做应力消除处理，减少长期负载下的结构变形。在实际使用中，该结构可适配散料吊具、电磁吸盘、常规吊钩等多种取物装置，满足不同类型物料的吊运需求，运行机构采用分别驱动形式，两支腿端的运行电机同步控制，可实现门架沿轨道方向的平稳移动，运行速度匹配常规车间作业节奏，避免过快带来的载荷摆动问题，也不会因速度过低影响作业效率。
