通讯设备用卡扣式过滤器端盖结构设计

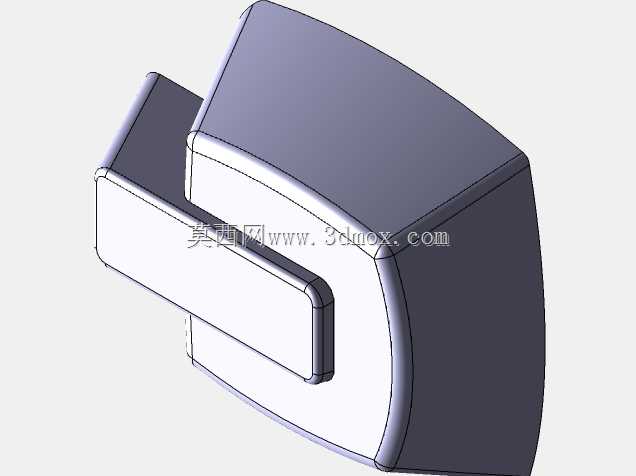

　　这款过滤器端盖主要应用于小型通讯终端设备的内置过滤组件封装场景，在手持通讯设备、便携通讯基站终端的气路或液路过滤模块中承担密封、定位与防护作用，能够在设备日常携带、户外作业的复杂工况下，为内部过滤芯体提供稳定的安装支撑，同时阻隔外部粉尘、溅水侵入过滤腔体，避免过滤介质受污染导致的通路堵塞问题。从结构设计逻辑来看，端盖采用一体化卡扣式连接方案，主体曲面完全匹配通讯设备壳体的弧形外轮廓，安装后可与设备外壳形成齐平的外观面，不会额外增加设备的握持凸起，适配便携通讯设备的人体工学设计要求。端盖侧面延伸出的横向卡扣筋位，与过滤腔体侧壁的卡槽形成过盈配合，安装时无需额外紧固件，仅需沿腔体轴向推入即可完成锁止，

　　拆卸维护时可通过卡扣侧边的预留撬位轻松分离，兼顾装配效率与后期维护的便捷性。在安装边界设计上，端盖的内腔深度严格匹配对应过滤芯体的轴向尺寸，内腔周圈设置的0.8mm宽密封压边，可在装配后压紧芯体端面的密封泡棉，形成连续的密封接触面，避免过滤通路出现旁通泄漏；端盖外壁的圆角半径统一设置为R2.5，既避免了注塑成型过程中的应力集中问题，也能在设备受外力磕碰时分散冲击载荷，降低端盖开裂的风险。端盖主体壁厚控制在1.8mm，卡扣位置局部加厚至2.5mm，保证卡扣在反复拆装过程中具备足够的弹性形变空间与结构强度，不会出现卡扣断裂或塑性变形的问题。从实际使用场景出发，这款端盖的外表面做了细微的磨砂纹理处理，既可以提升安装时的握持摩擦力，

　　也能避免日常使用中表面残留指纹与划痕，保持设备外观的一致性。端盖与过滤腔体的配合面设置了0.2mm的装配导向斜角，在自动化装配产线上可快速完成对位，降低装配过程中的卡滞概率，适配通讯产品大批量量产的装配要求。在功能实现层面，端盖的封闭端面没有多余的开孔结构，可完全覆盖过滤腔体的开口，配合密封压边实现IP54级别的防护能力，满足户外通讯作业时遇到的小雨、扬尘环境下的使用需求，不会因为外部杂质侵入导致过滤芯体提前失效，延长通讯设备内部过滤组件的维护周期。
