单腔滤清器盖注塑成型模具结构设计

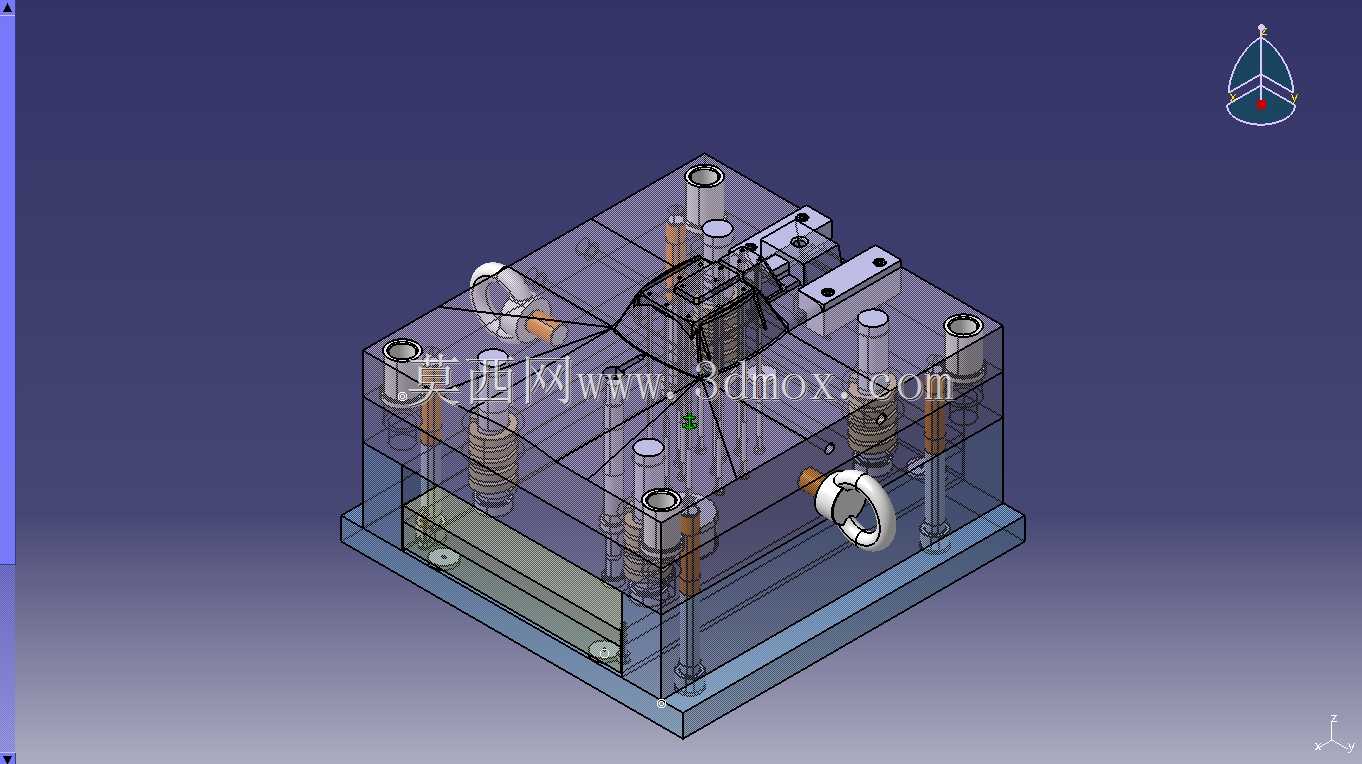

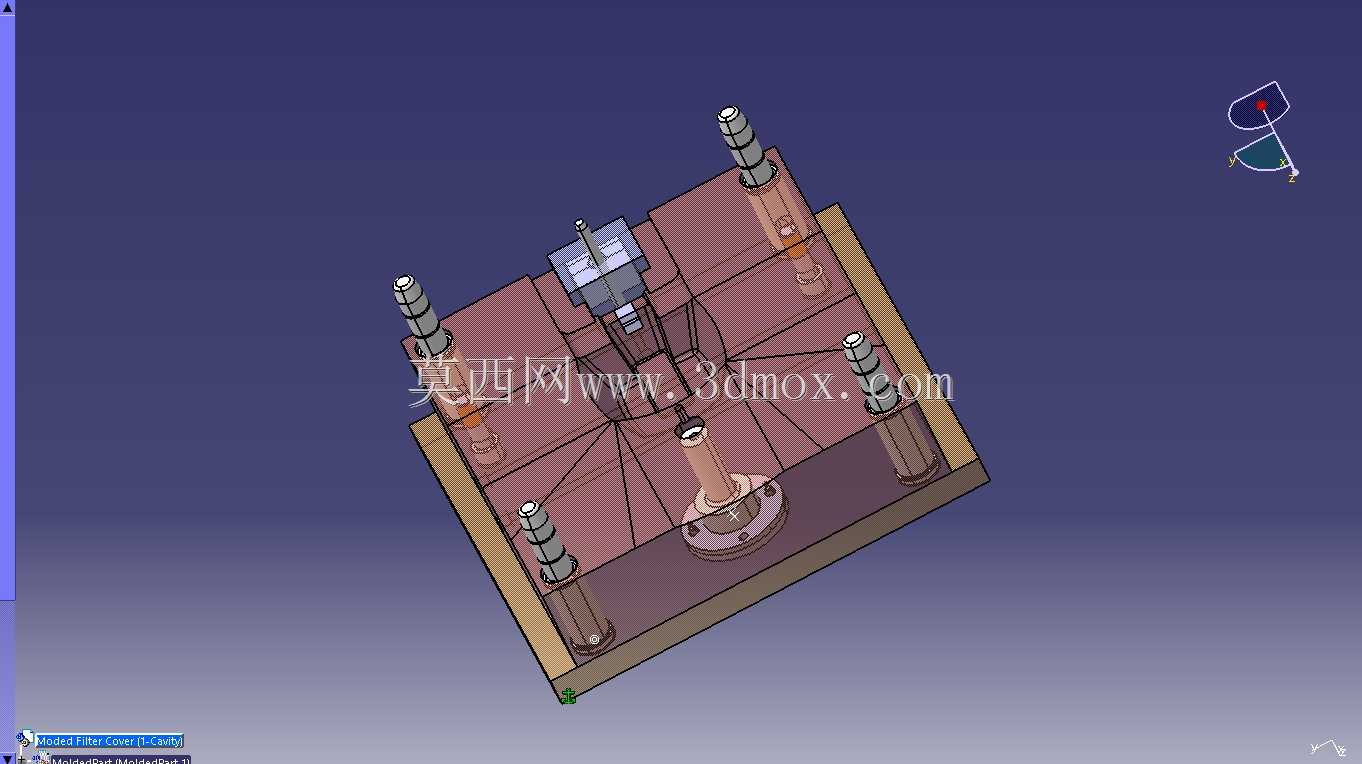

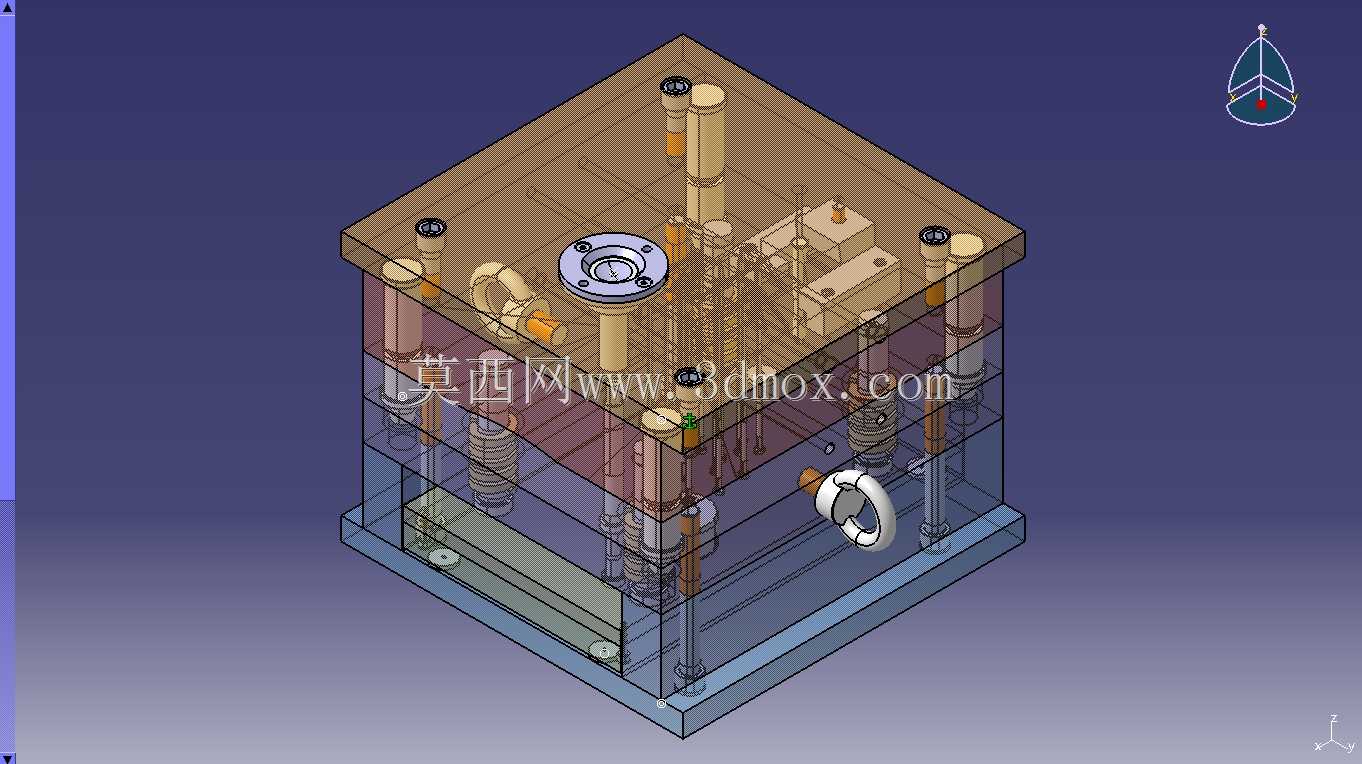

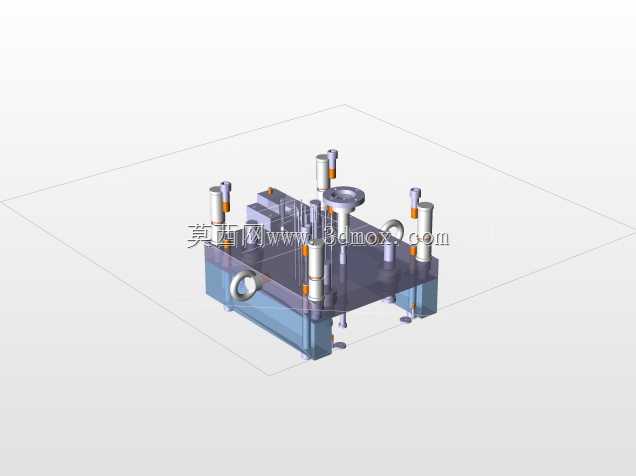

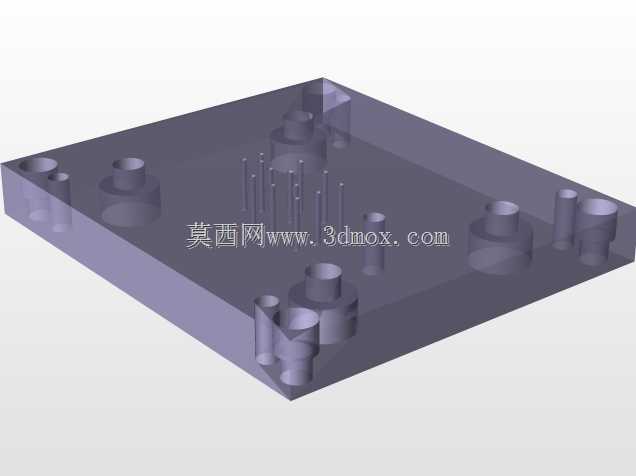

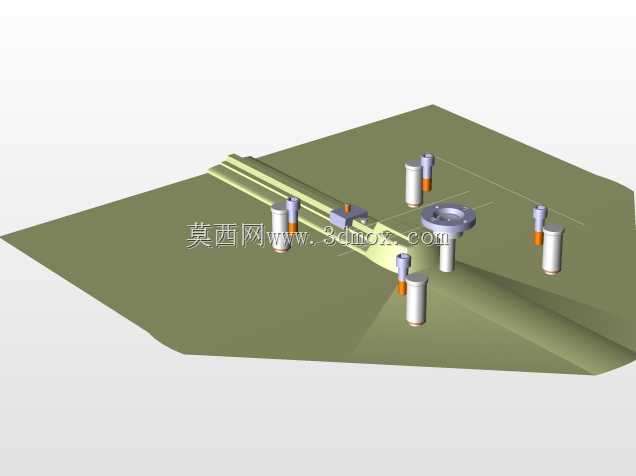

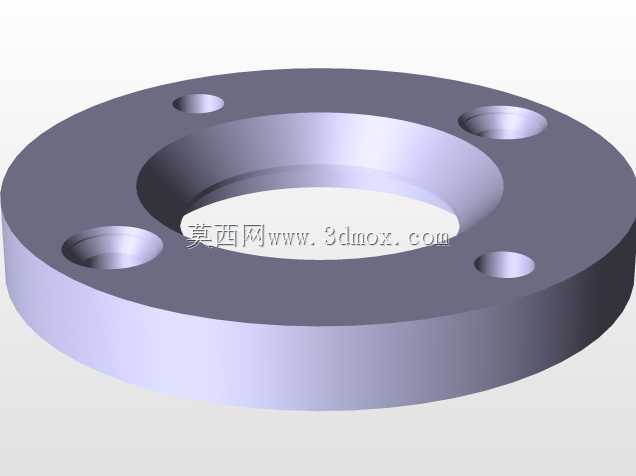

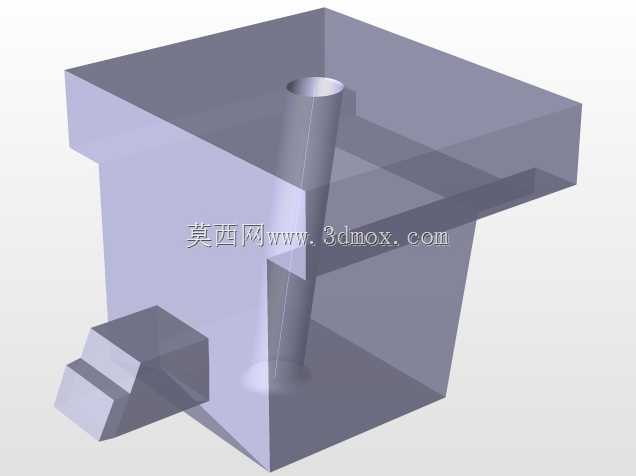

　　这套单腔模具针对滤清器盖的注塑成型需求开发，适配滤清器端盖类塑件的批量生产场景，这类塑件多用于内燃机过滤系统、工业流体过滤设备的端部密封与结构连接部位，需要兼顾装配定位精度、端面密封平面度以及与滤材结合的结构强度，模具的成型精度直接决定后续滤清器总成的装配适配性与密封可靠性。从结构布局来看，模具采用标准两板模基础架构，单腔排布的设计适配中小批量滤清器盖的生产需求，避免多腔模带来的成型一致性调试难度，也能降低单件试模阶段的材料损耗。模架整体采用方正的叠层结构，从上方俯视可看到透明化处理的模仁内部排布，浇注系统采用中心进胶的方式，进胶点设置在滤清器盖的中心法兰位置，这个位置属于塑件装配后的非外观面，

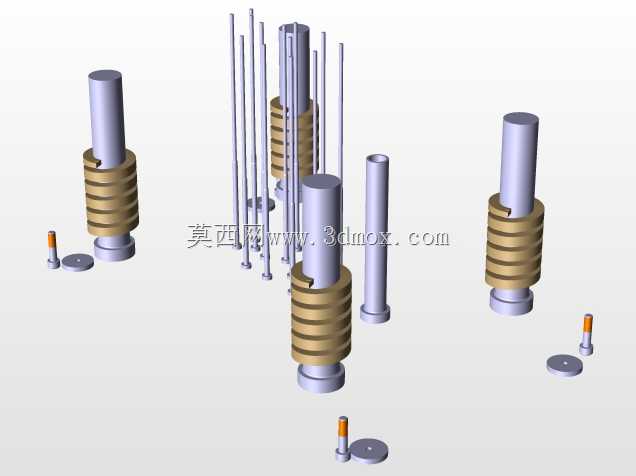

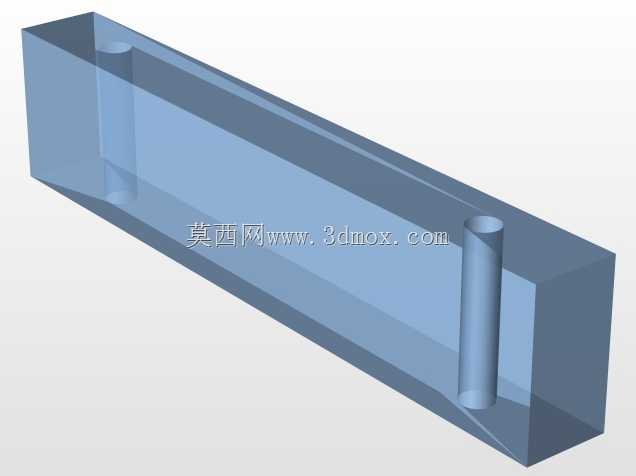

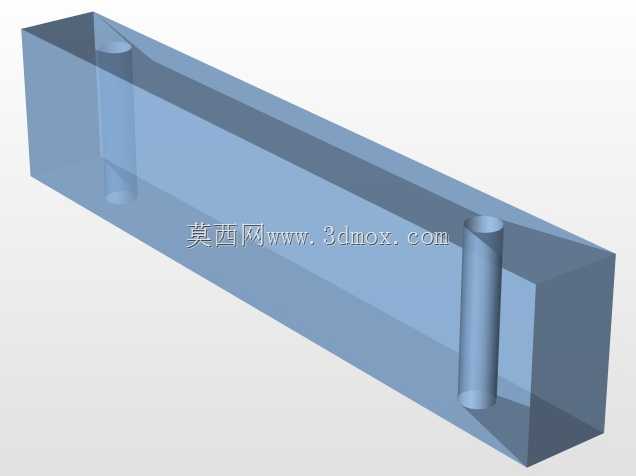

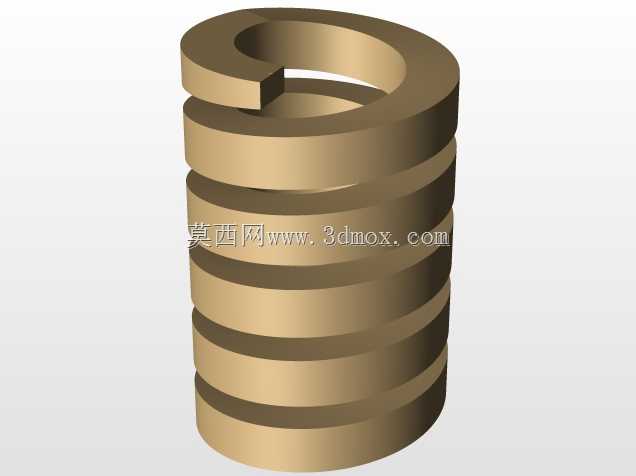

　　进胶痕迹不会影响后续的端面密封与外观要求，同时中心进胶能让熔融塑料在型腔内的流动路径更均衡，减少塑件因填充不均产生的翘曲变形，尤其是滤清器盖的环形薄壁结构，均衡的填充能保证各部位的收缩率一致，避免端面出现平面度超差导致的密封泄漏问题。模具的顶出系统采用多顶杆均匀排布的设计，顶杆位置避开塑件的密封面与装配卡扣位置，顶出时受力均匀，不会在塑件表面留下明显顶痕，也能避免顶出过程中塑件出现变形。冷却回路围绕模仁型腔做环绕式排布，进出水接口设置在模具侧方的标准位置，适配常规注塑机的冷却水接管规格，冷却回路的间距经过匹配调整，能保证型腔各部位温度均匀，缩短成型周期的同时减少塑件内应力。导向部件采用标准导柱导套结构，分布在模架的四个角位，

　　合模时的导向精度能保证动定模仁的对位偏差控制在成型允许范围内，避免出现飞边、错模等成型缺陷。模具的安装边界完全适配常规卧式注塑机的装模尺寸，上下模的安装平面平整度符合装模要求，侧方的吊环孔位置设置合理，能满足模具吊装转运的受力需求，所有外露的结构件都做了安全避让处理，避免生产过程中出现磕碰干涉。在设计过程中，针对滤清器盖的环形密封槽结构，模仁对应位置做了精准的尺寸公差控制，预留了合适的成型收缩量，保证成型后的密封槽尺寸能适配密封圈的装配公差，同时模仁的脱模斜度设置在合理区间，既不会因为斜度过大影响塑件尺寸精度，也能保证开模时塑件顺利脱离型腔，不会出现粘模拉伤的问题。
