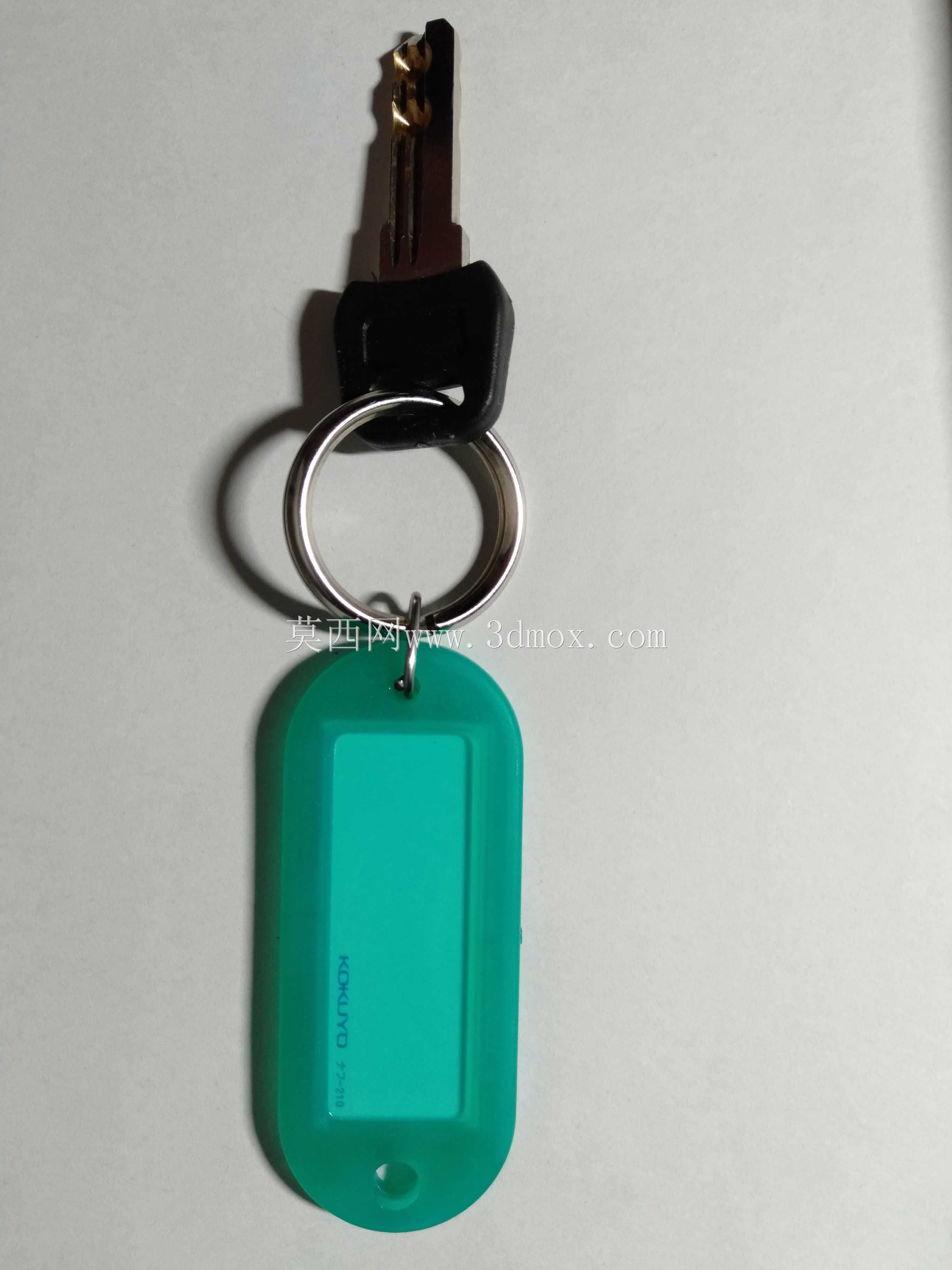

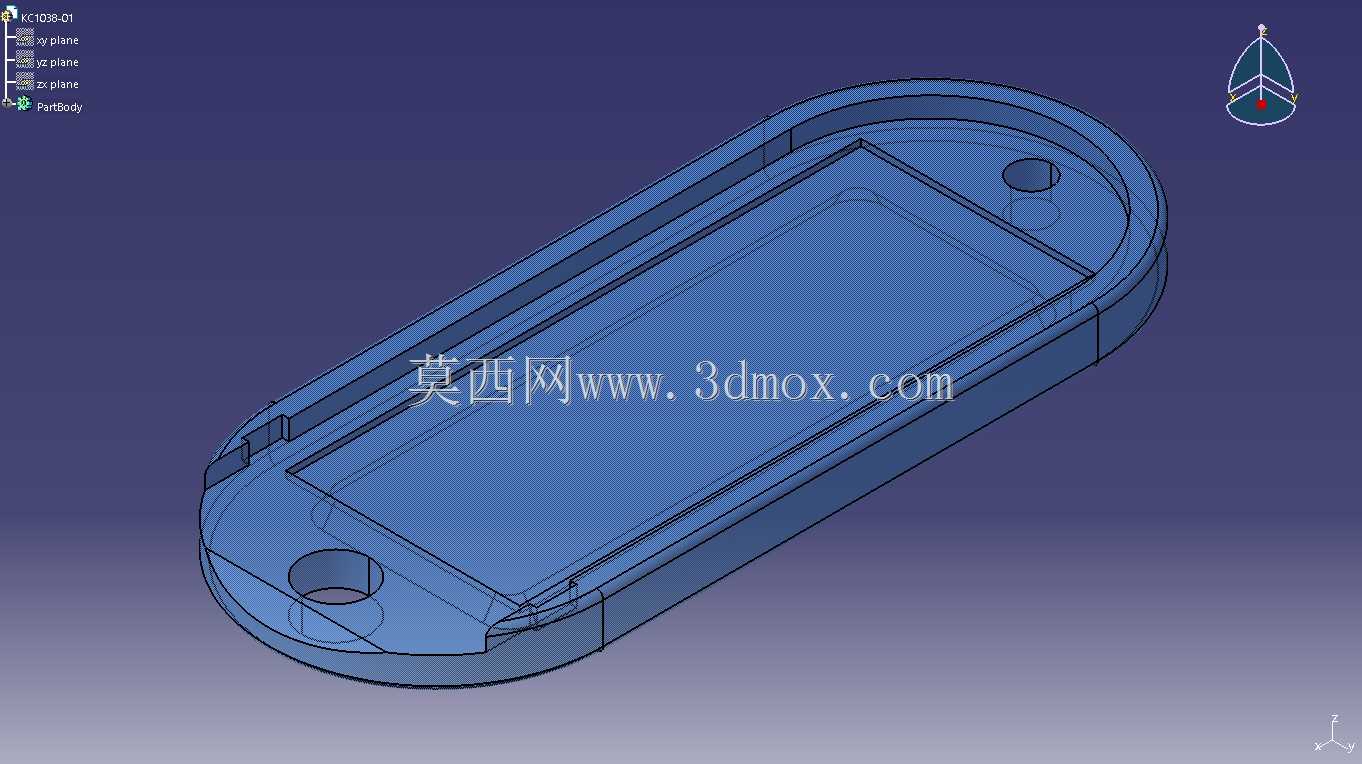

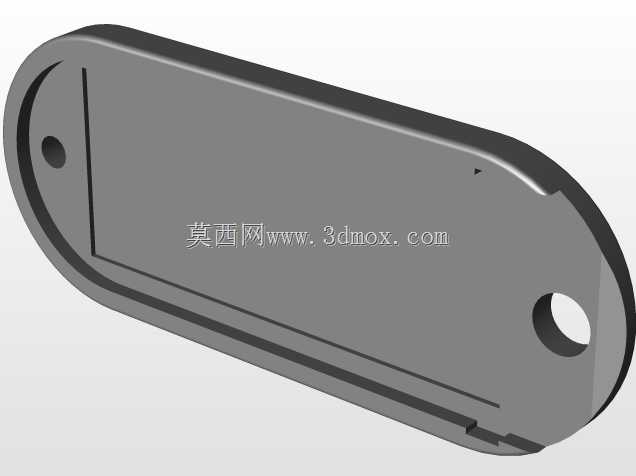

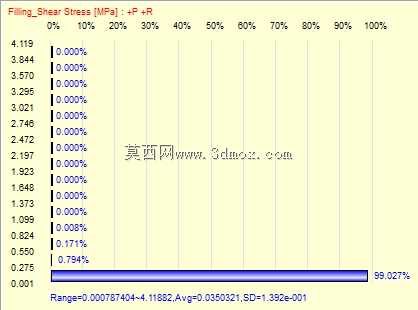

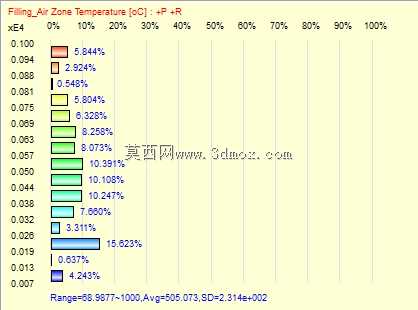

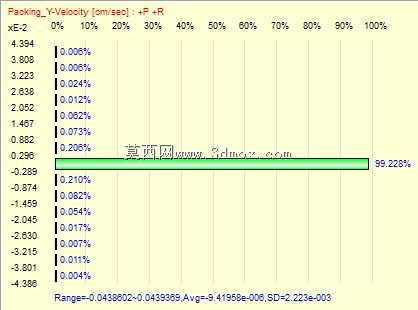

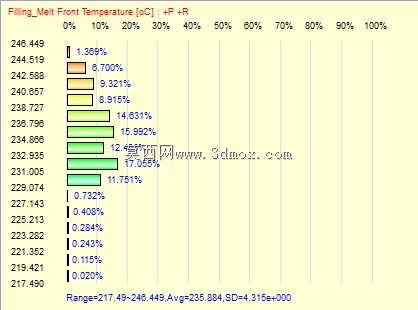

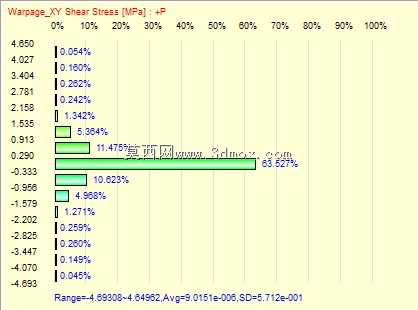

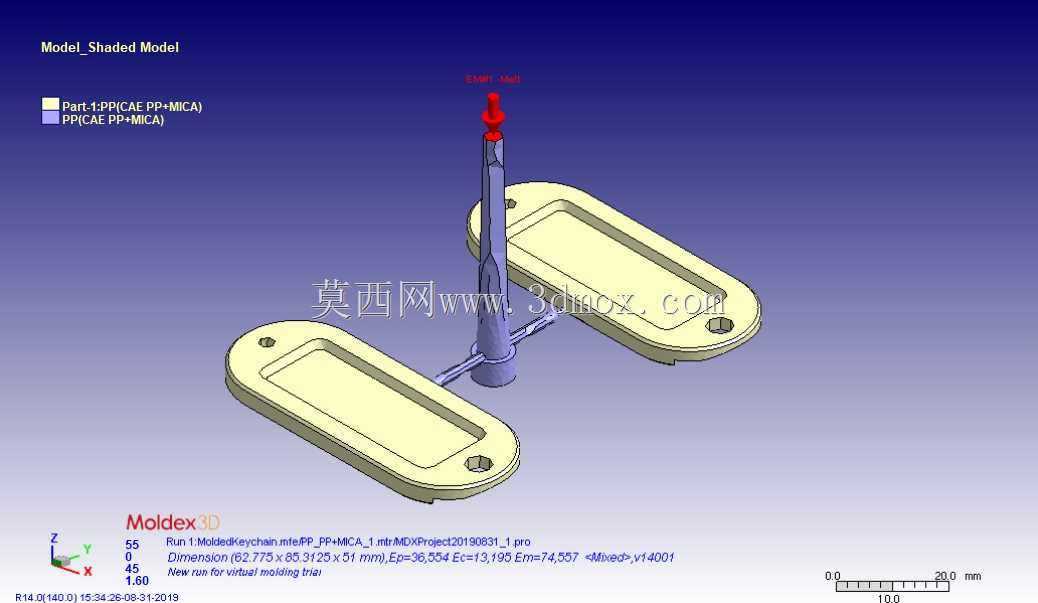

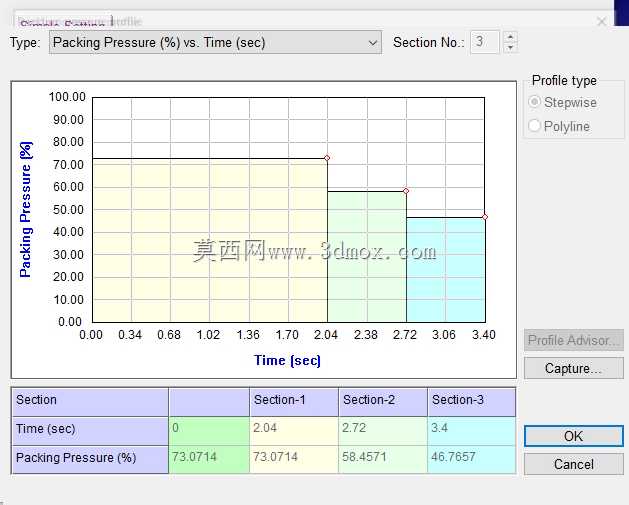

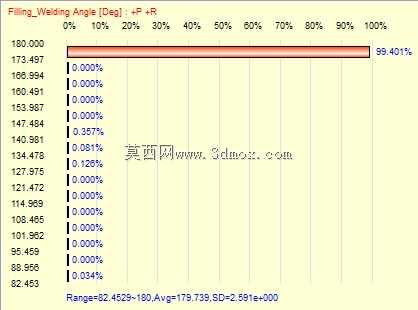

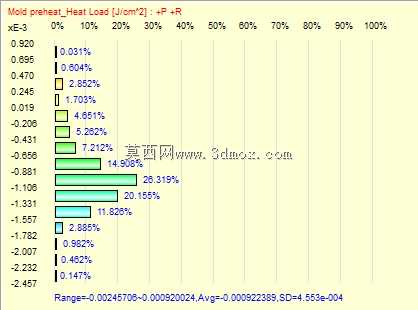

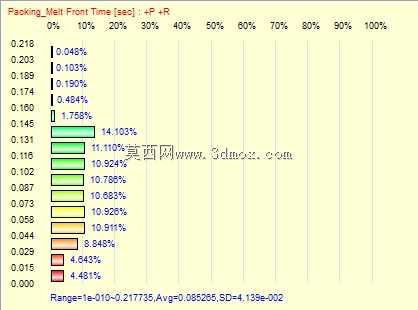

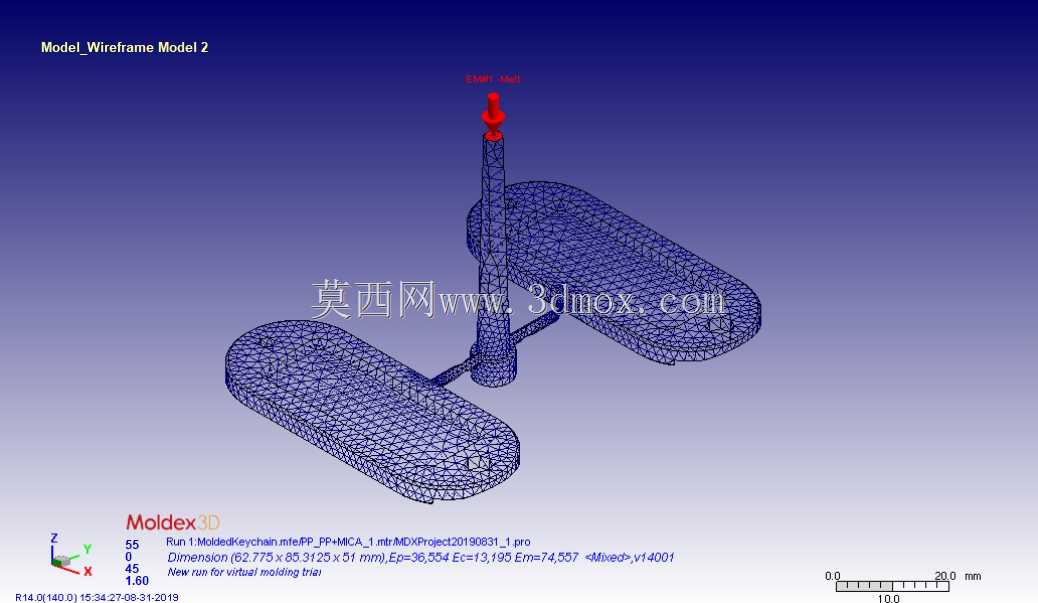

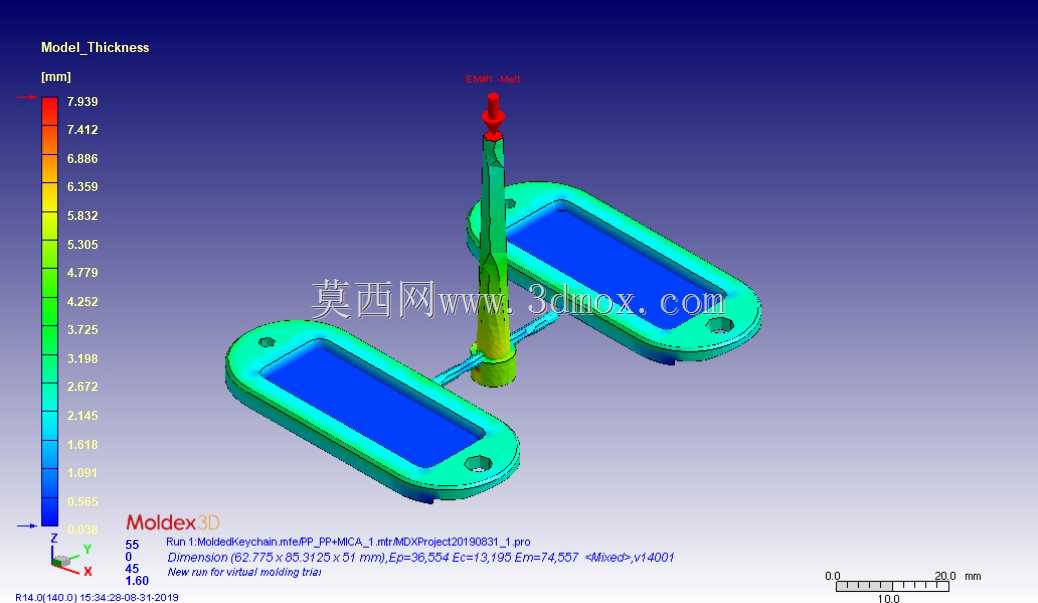

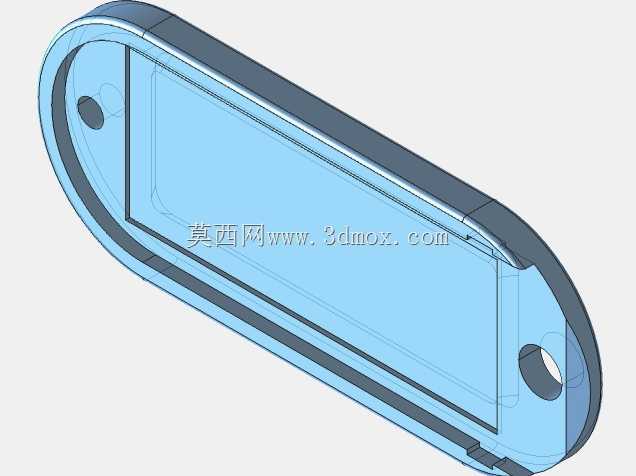

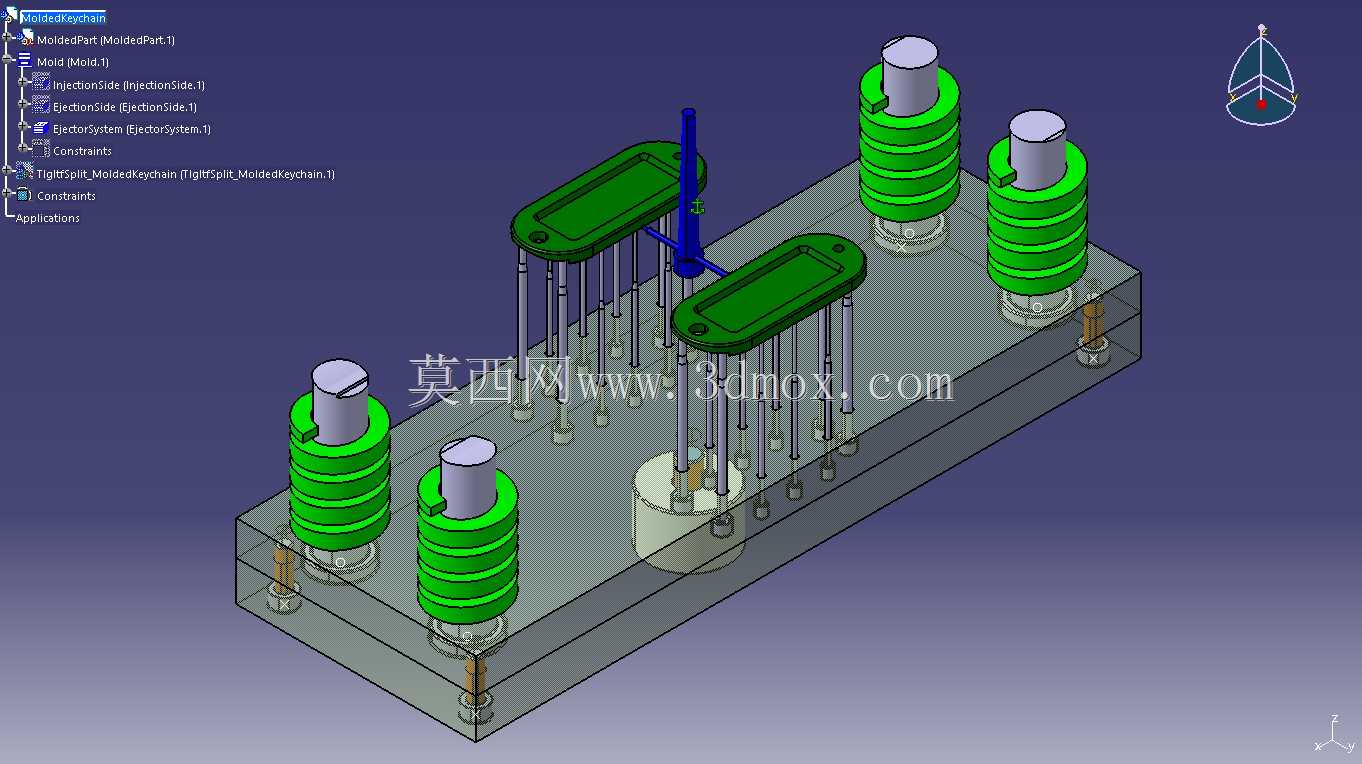

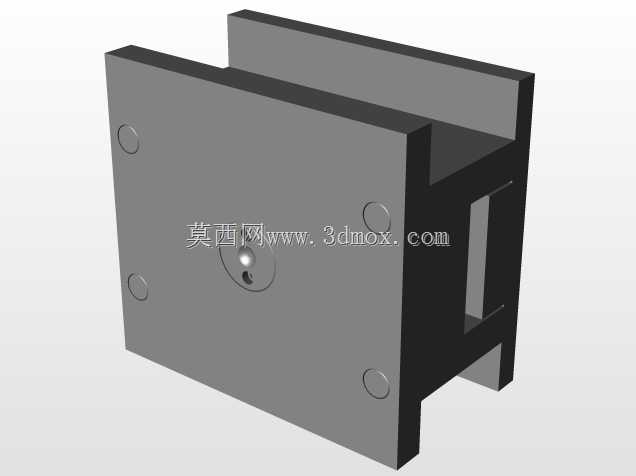

钥匙扣注塑成型模具结构设计方案

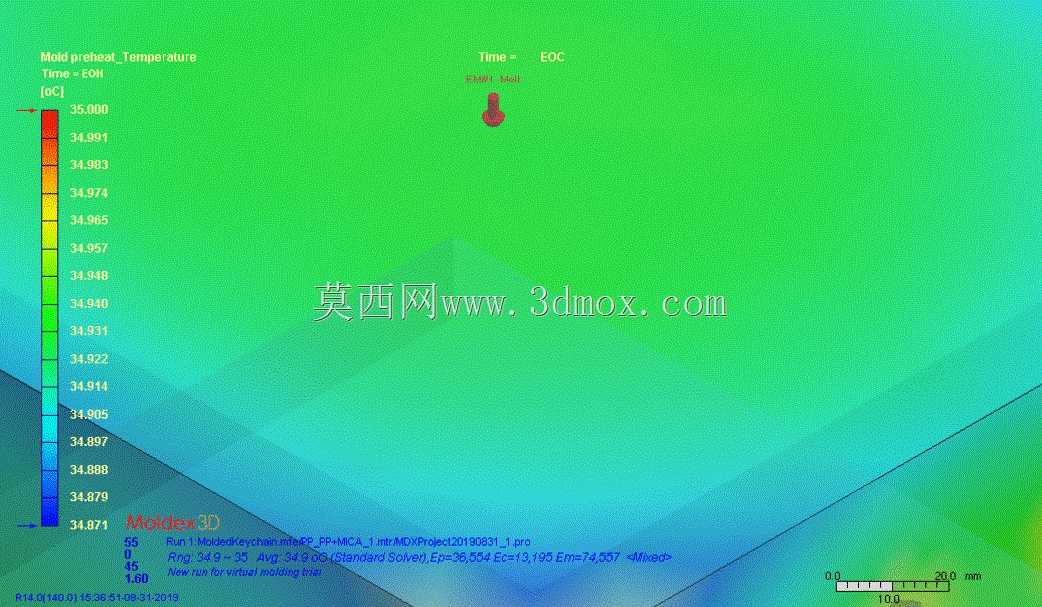

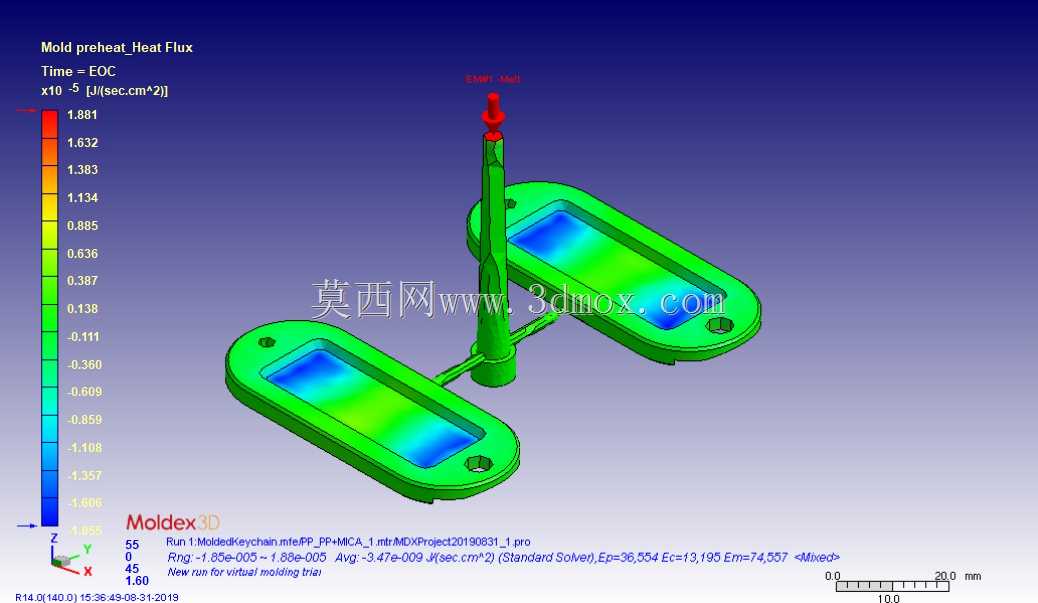

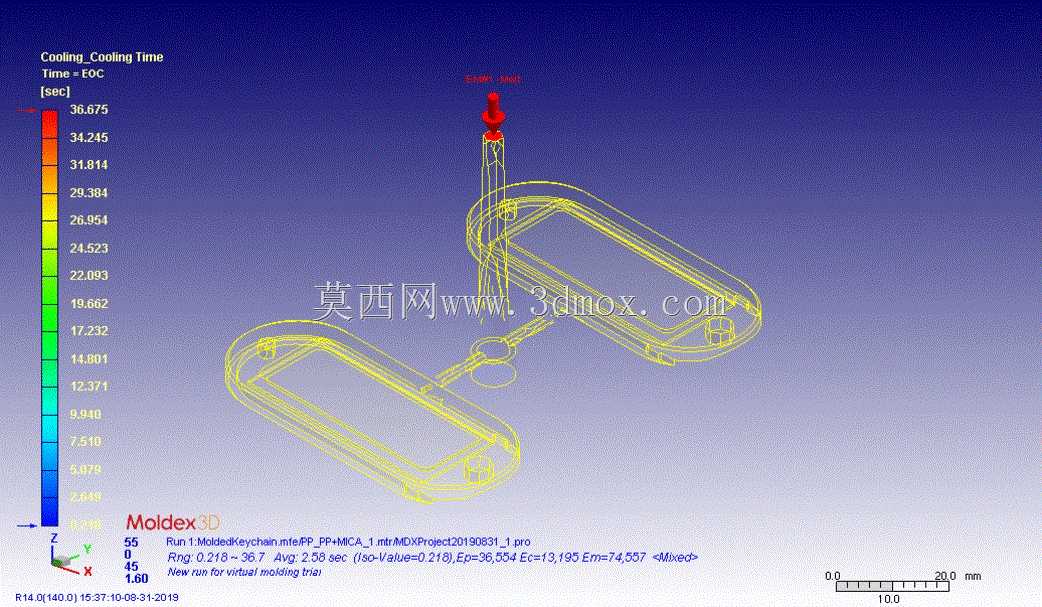

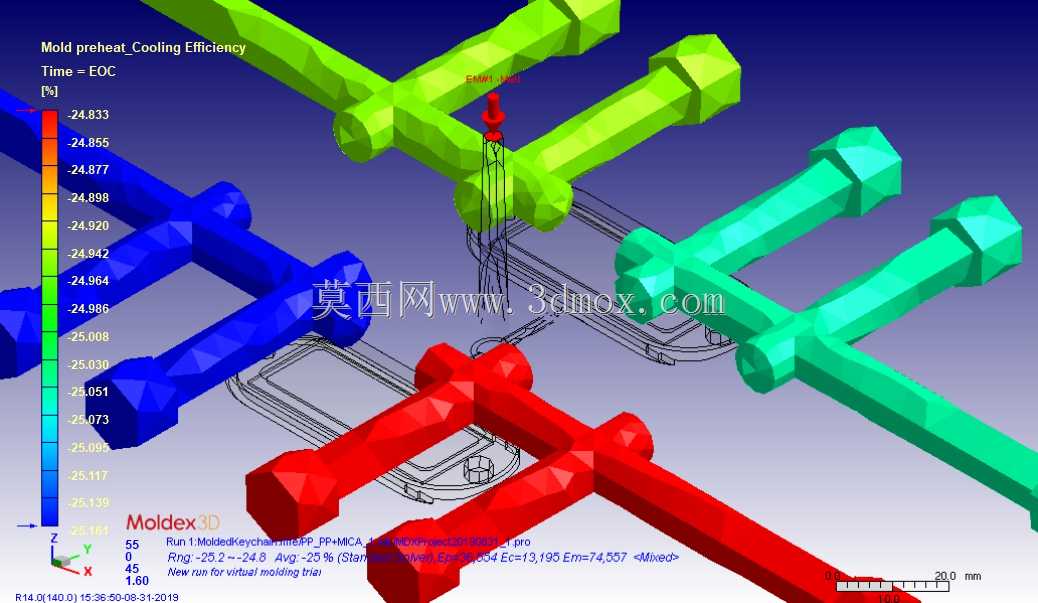

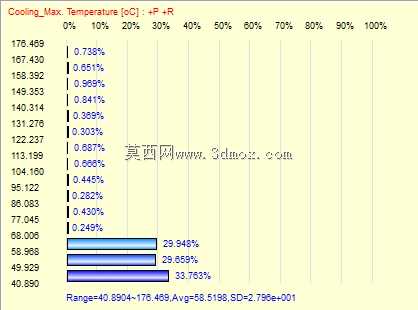

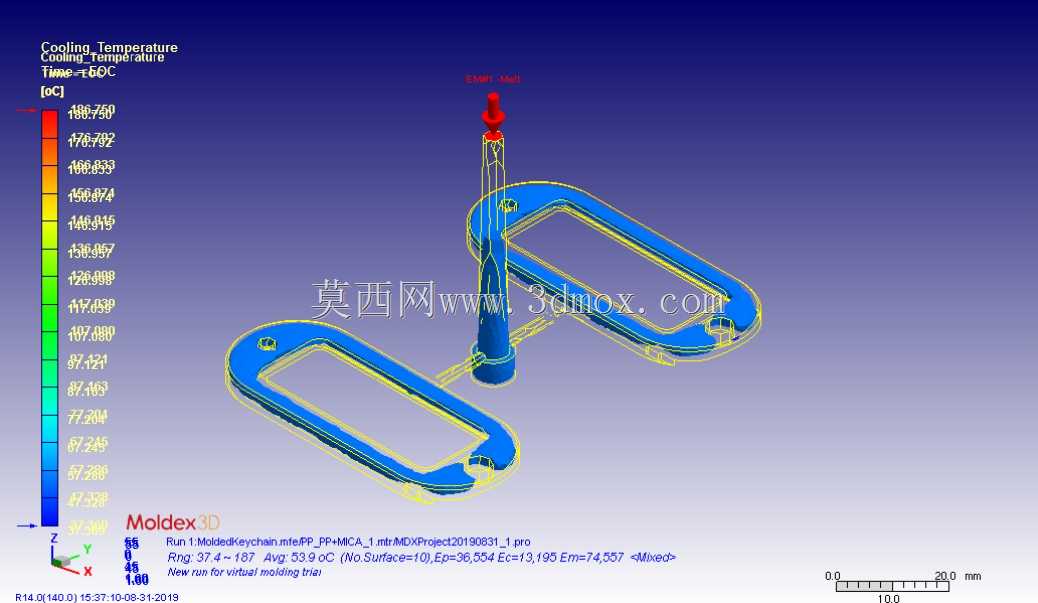

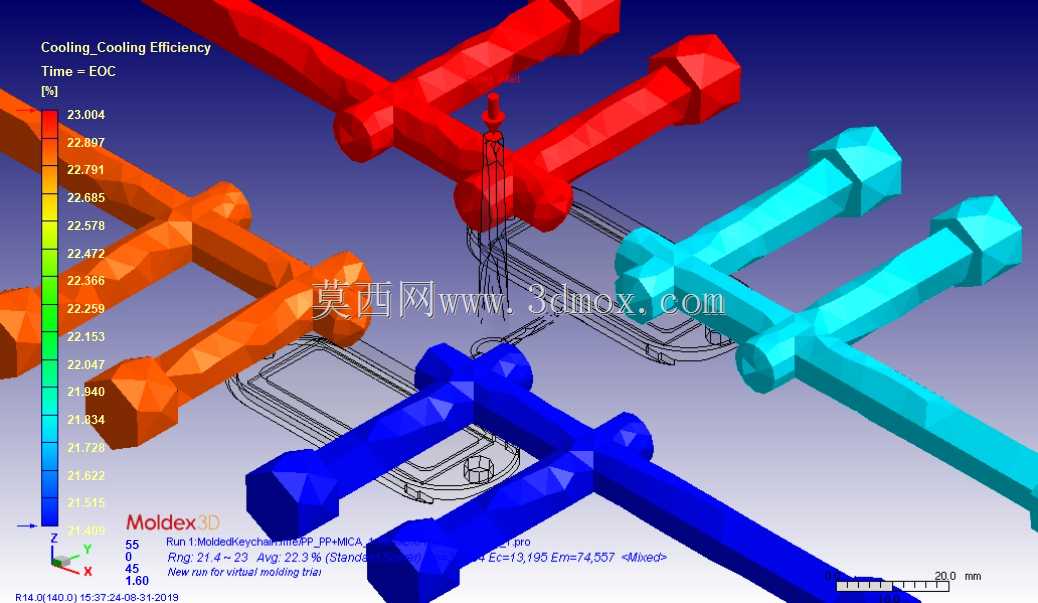

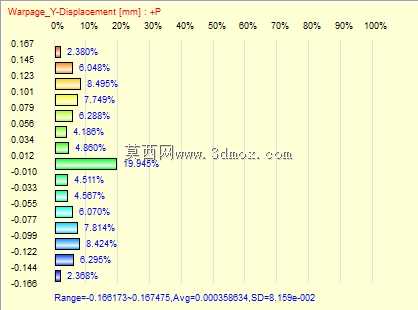

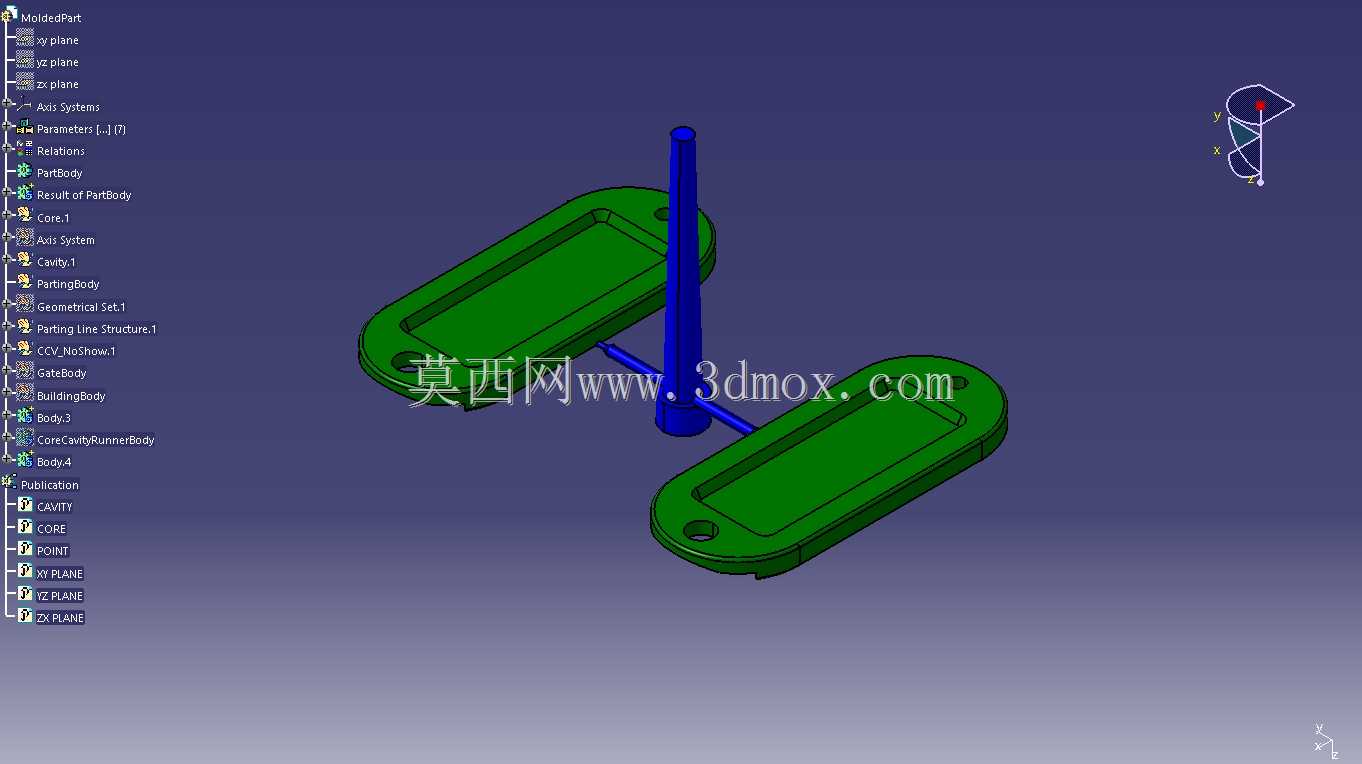

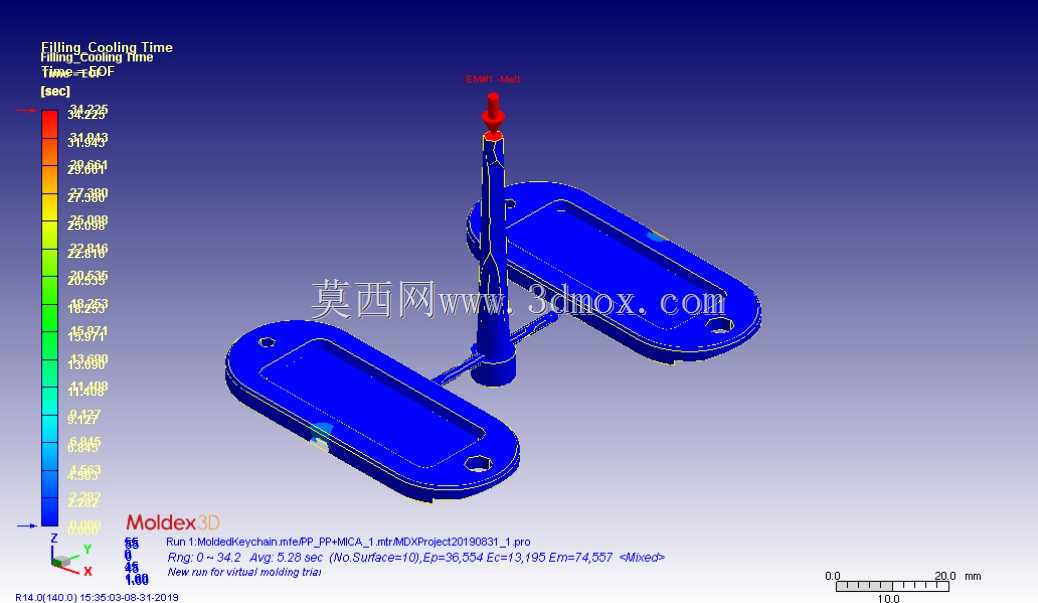

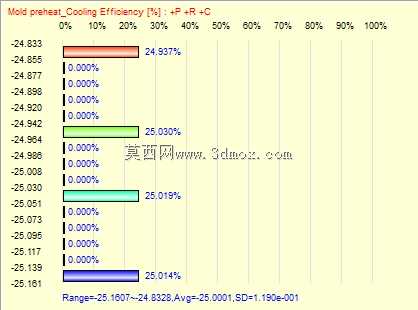

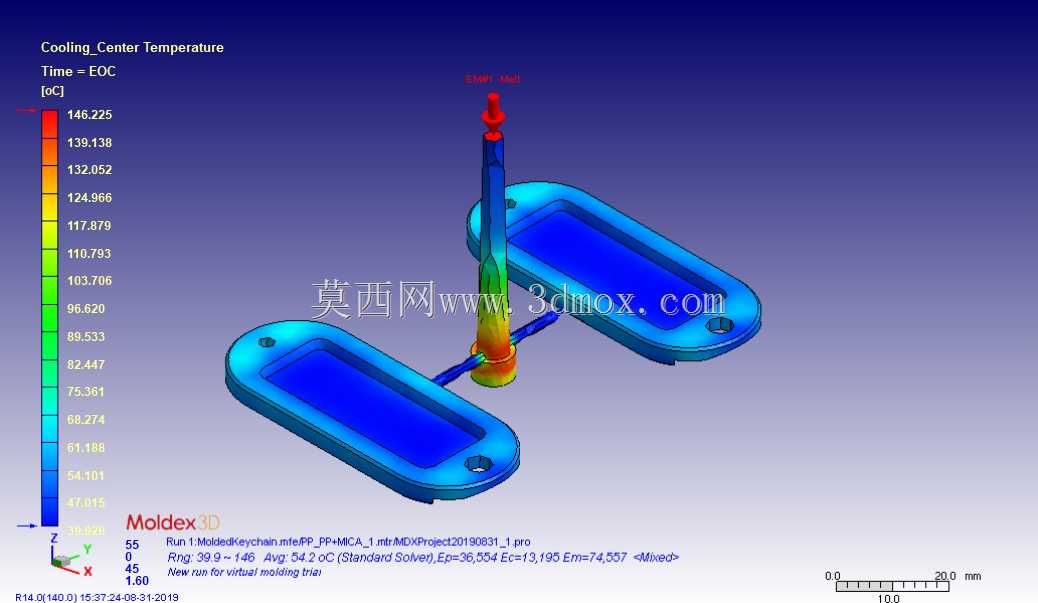

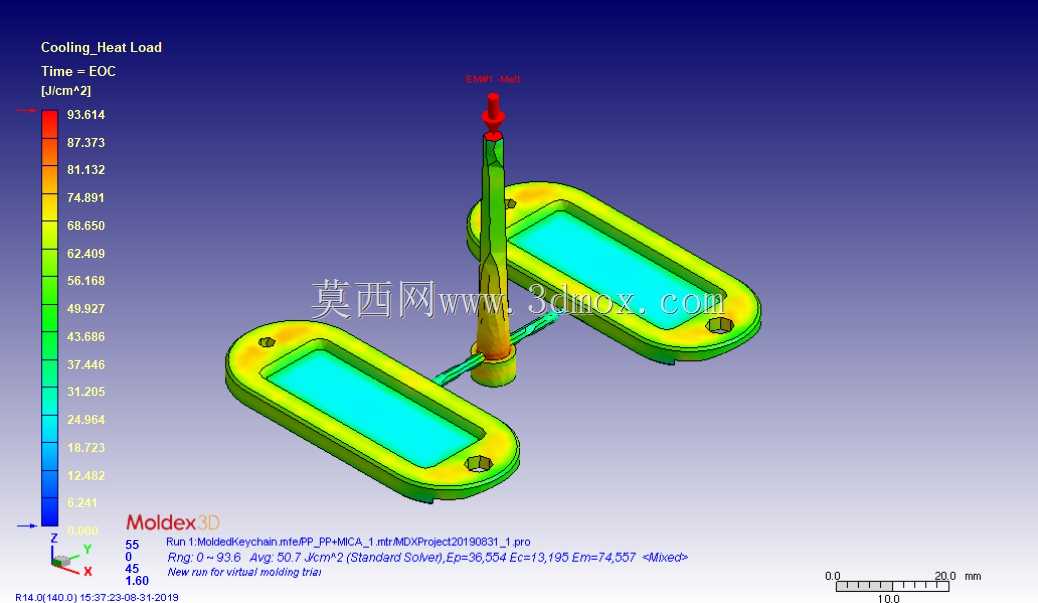

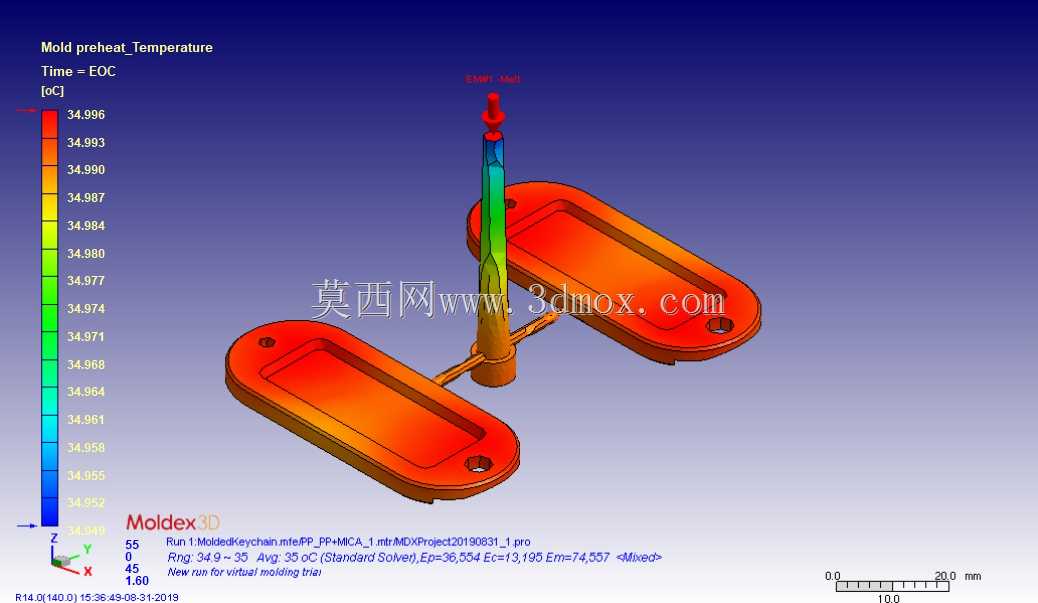

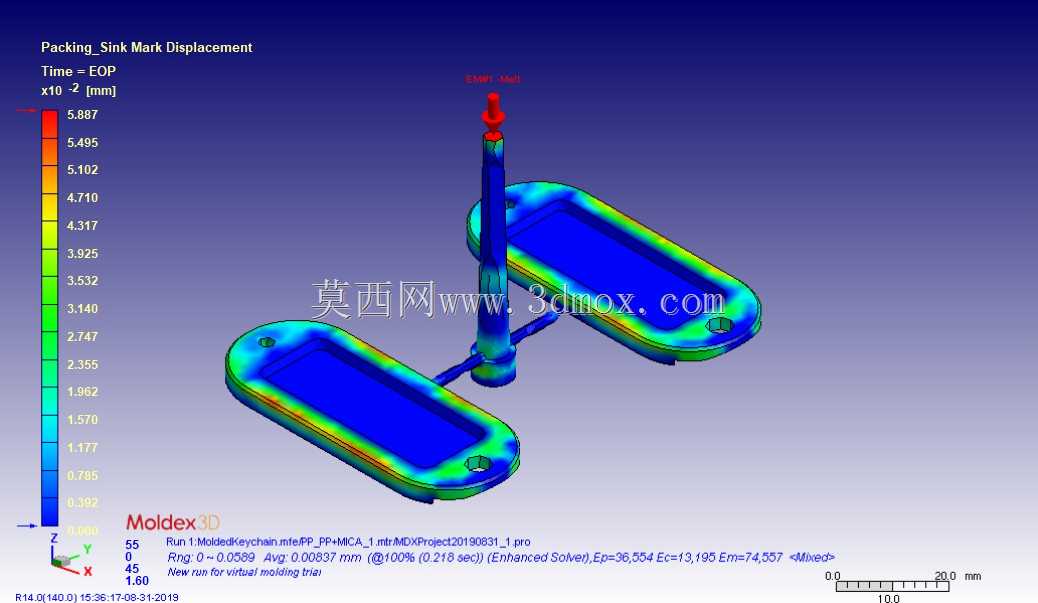

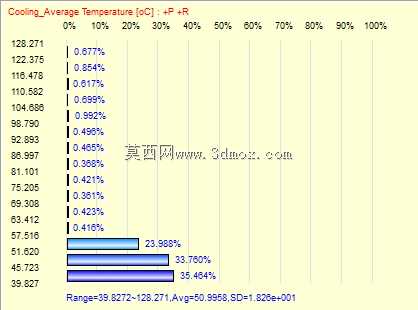

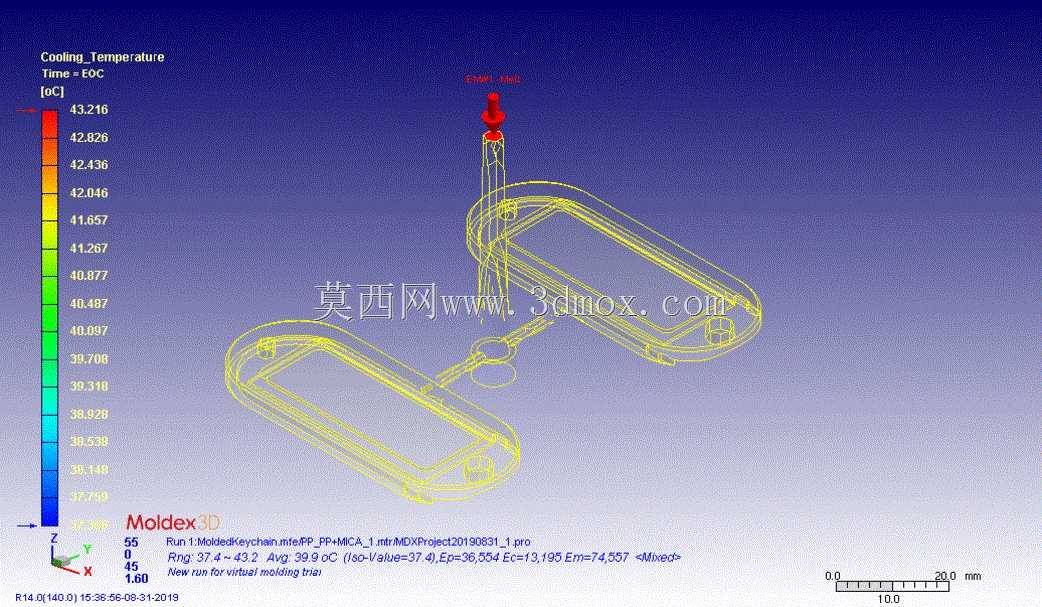

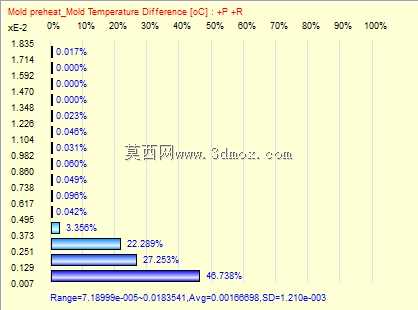

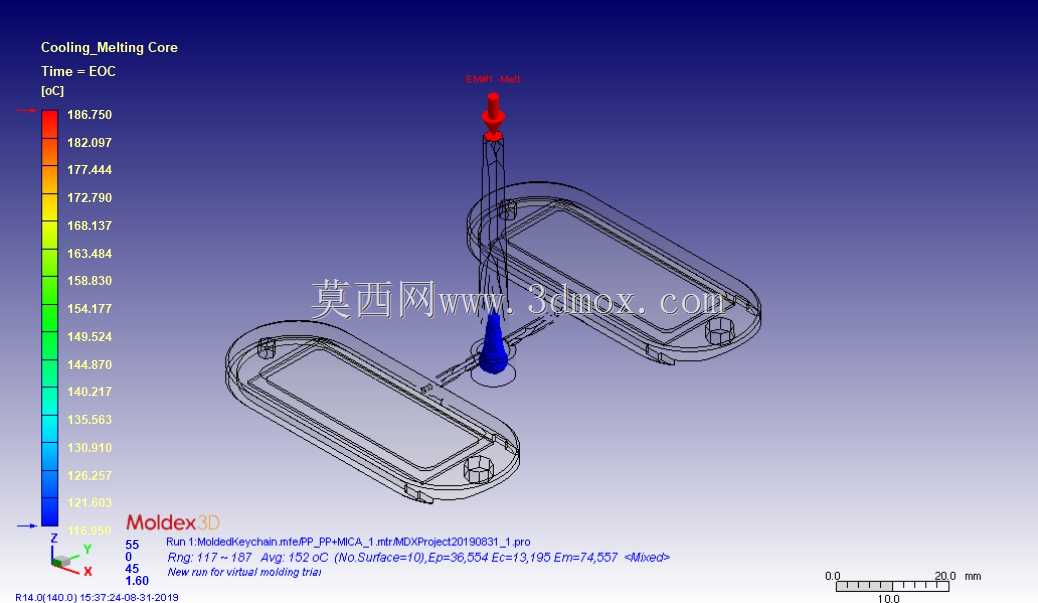

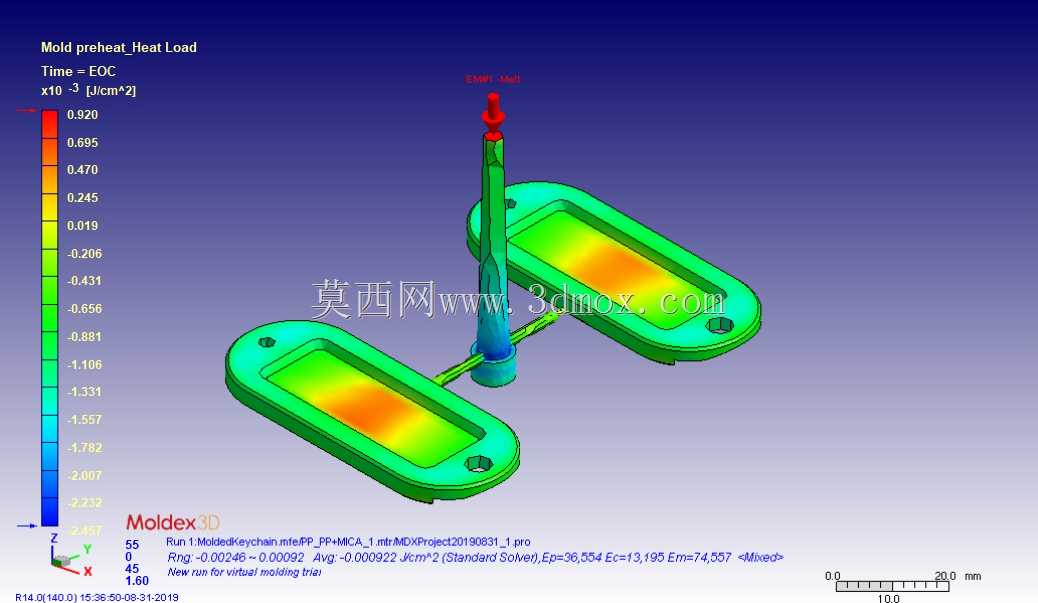

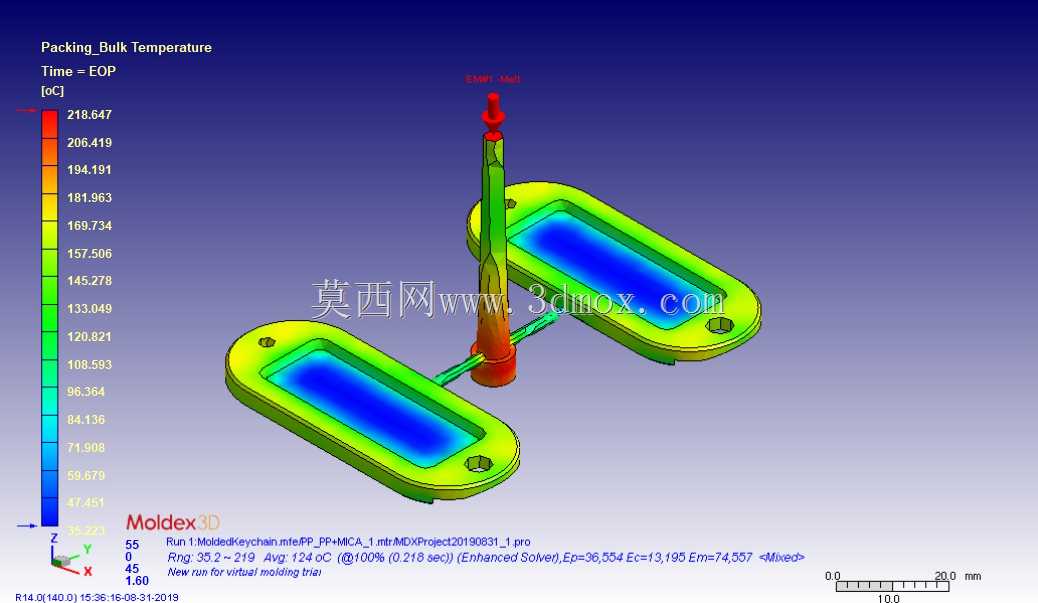

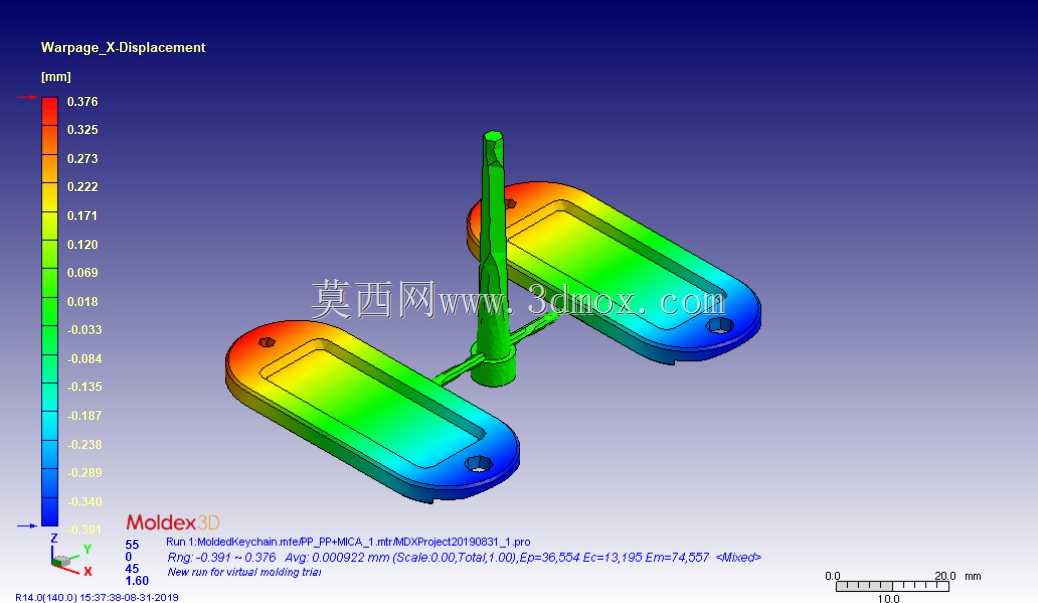

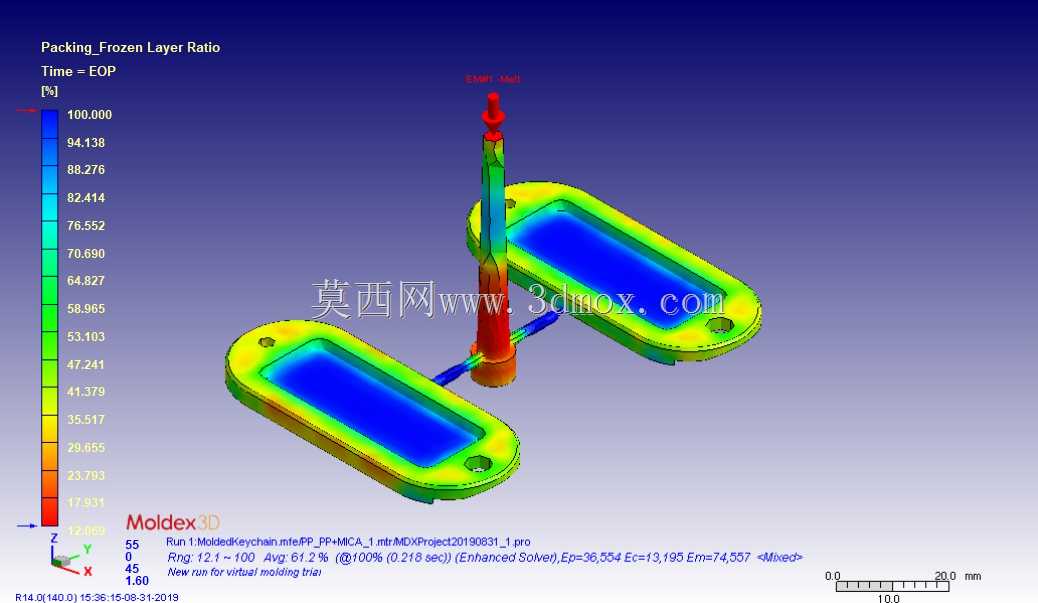

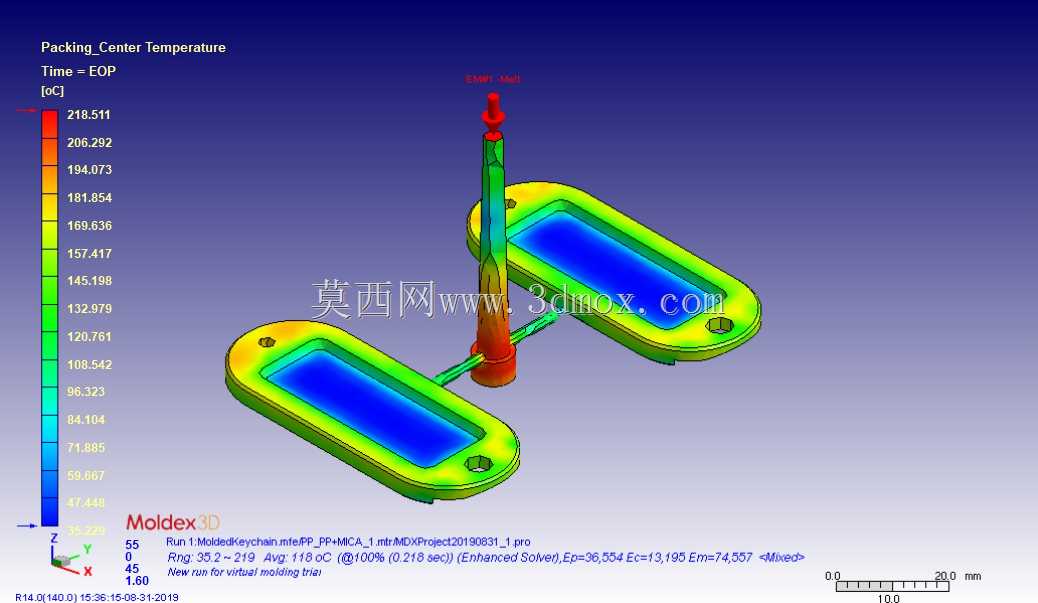

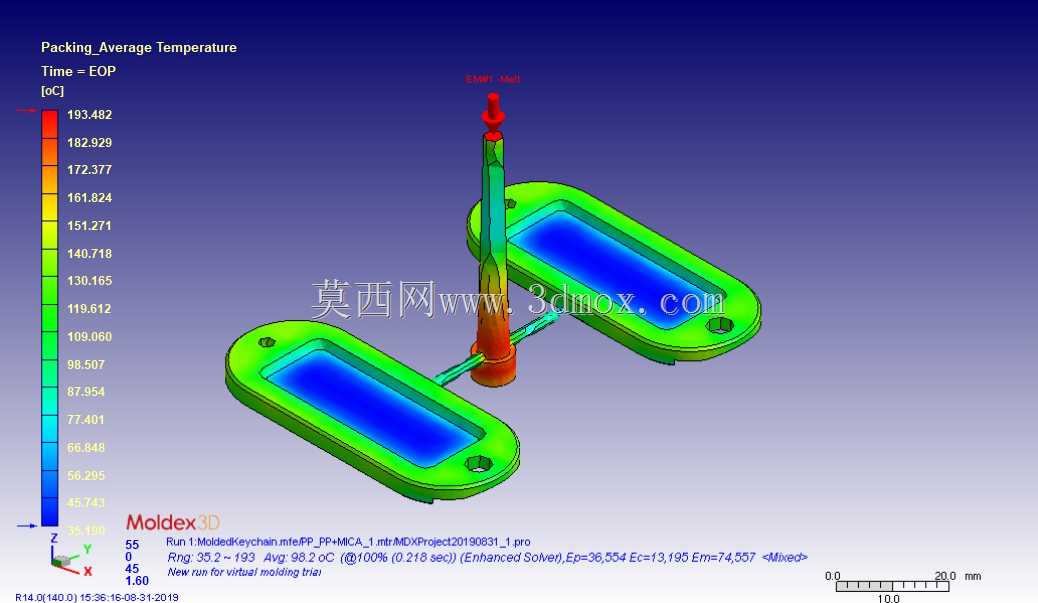

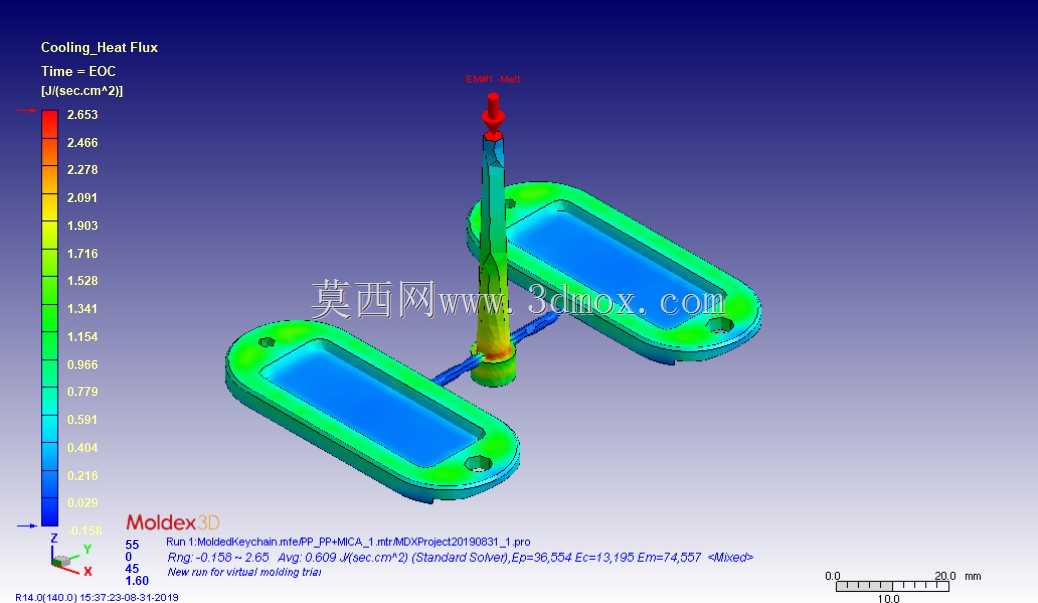

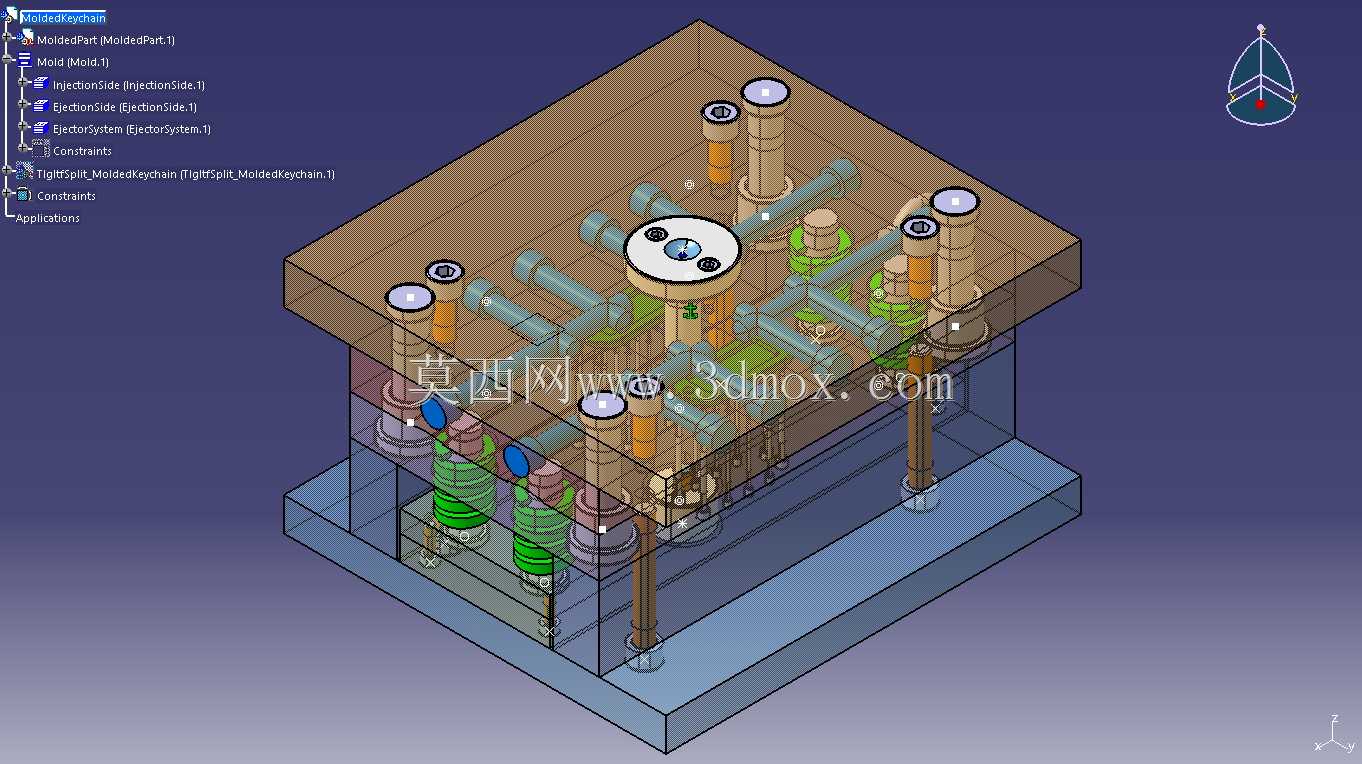

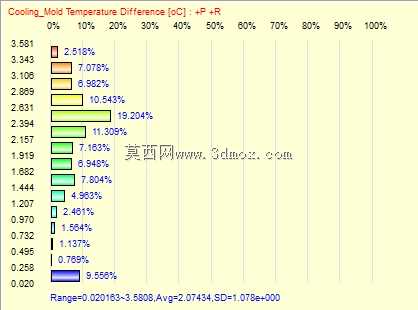

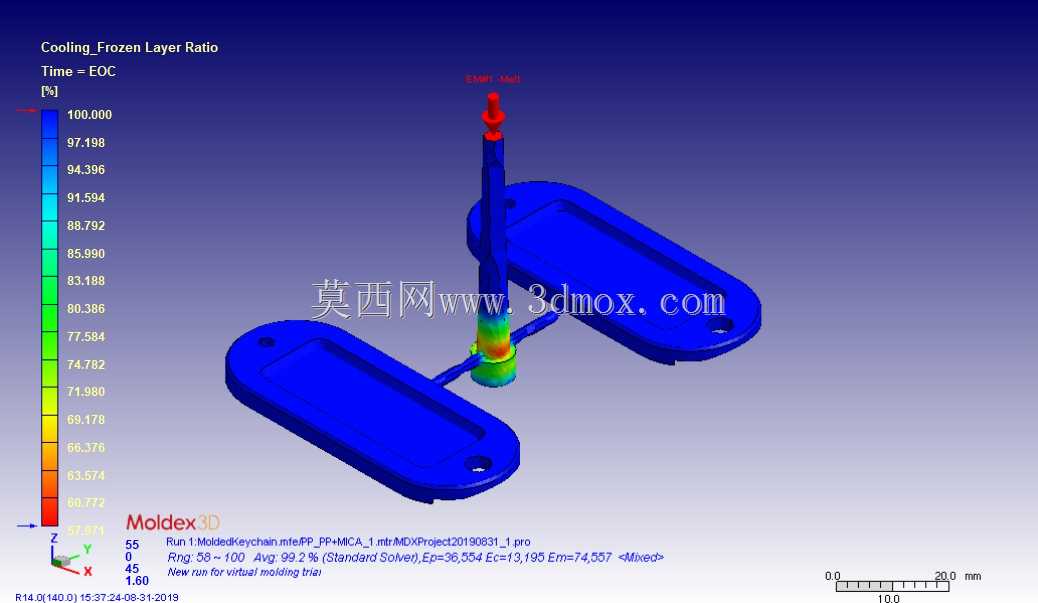

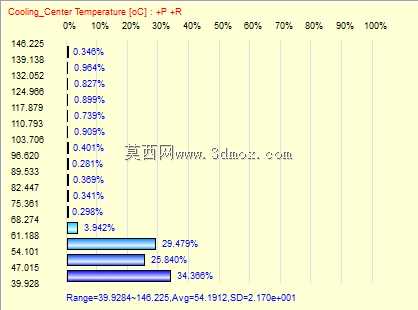

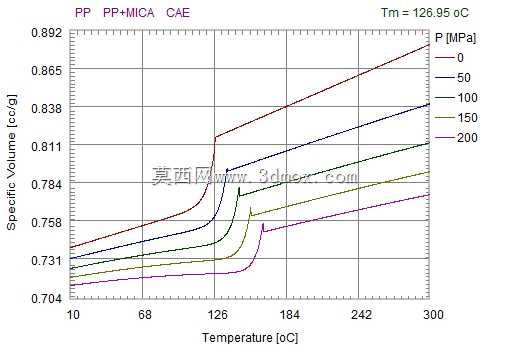

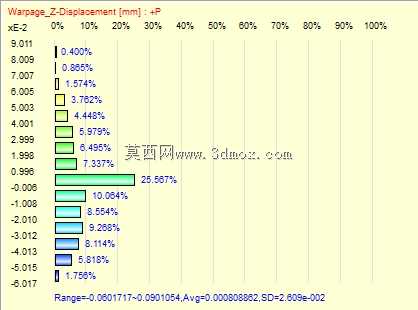

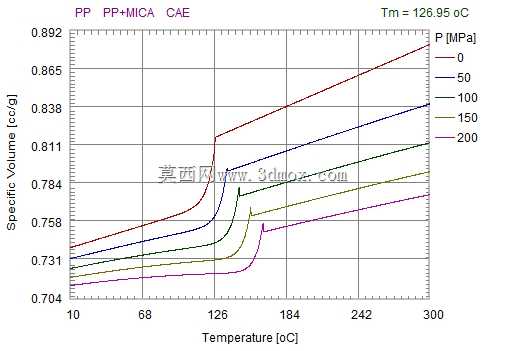

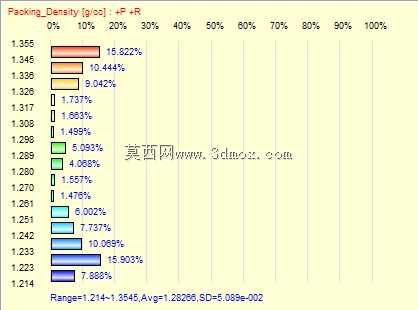

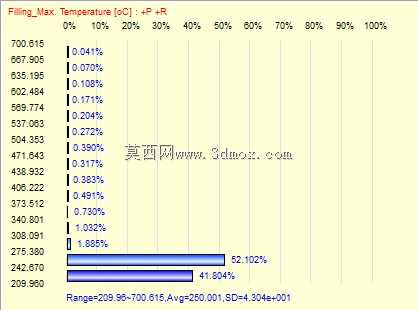

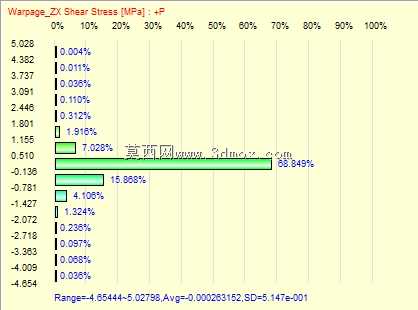

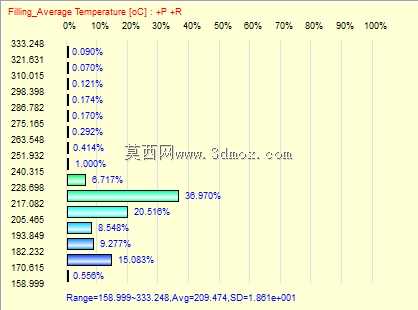

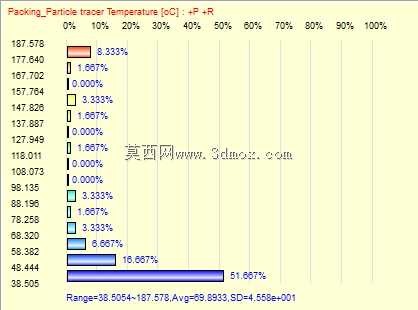

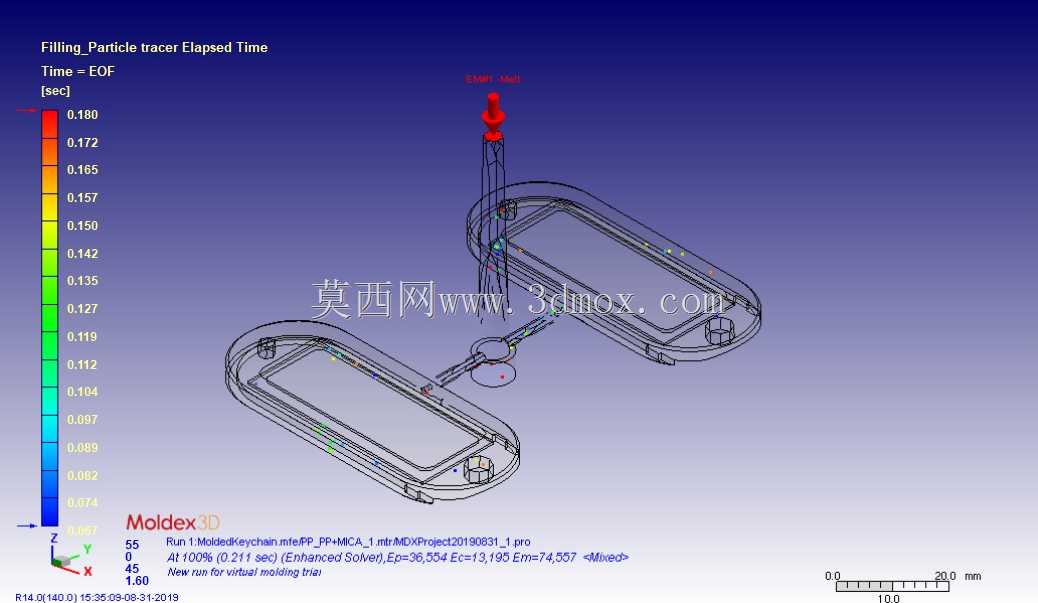

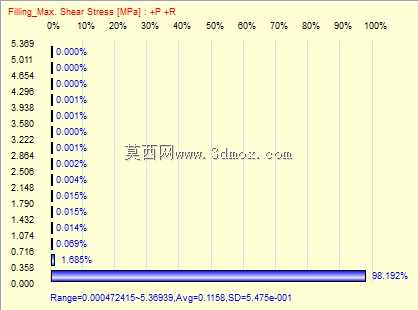

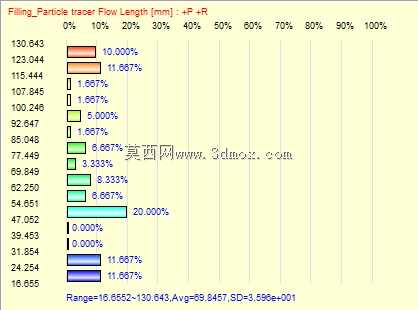

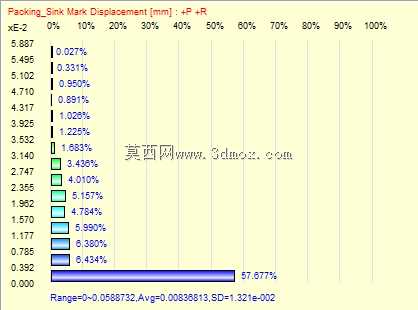

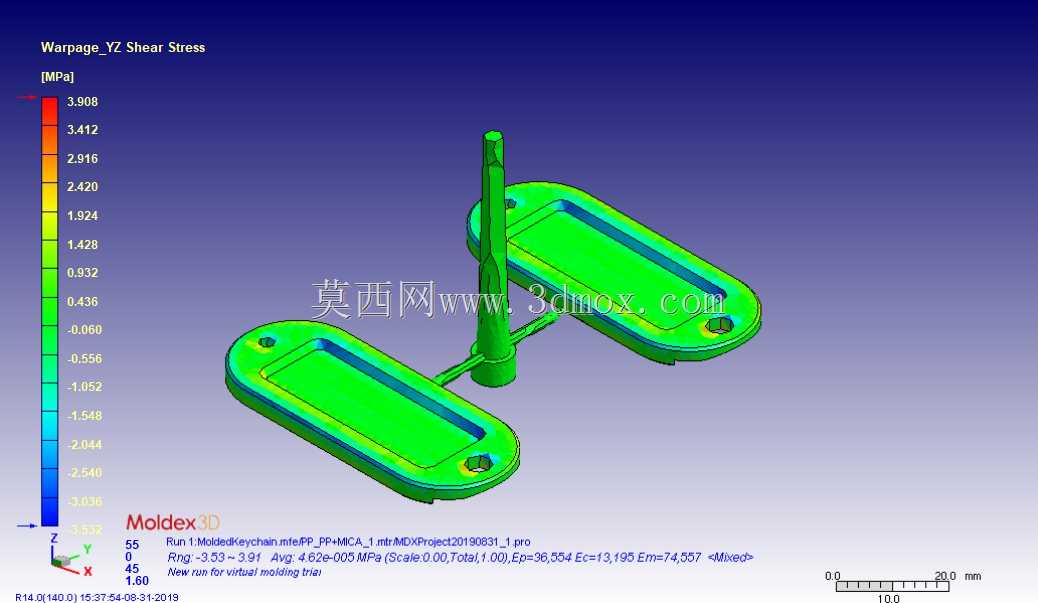

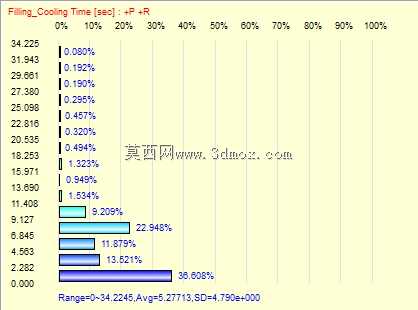

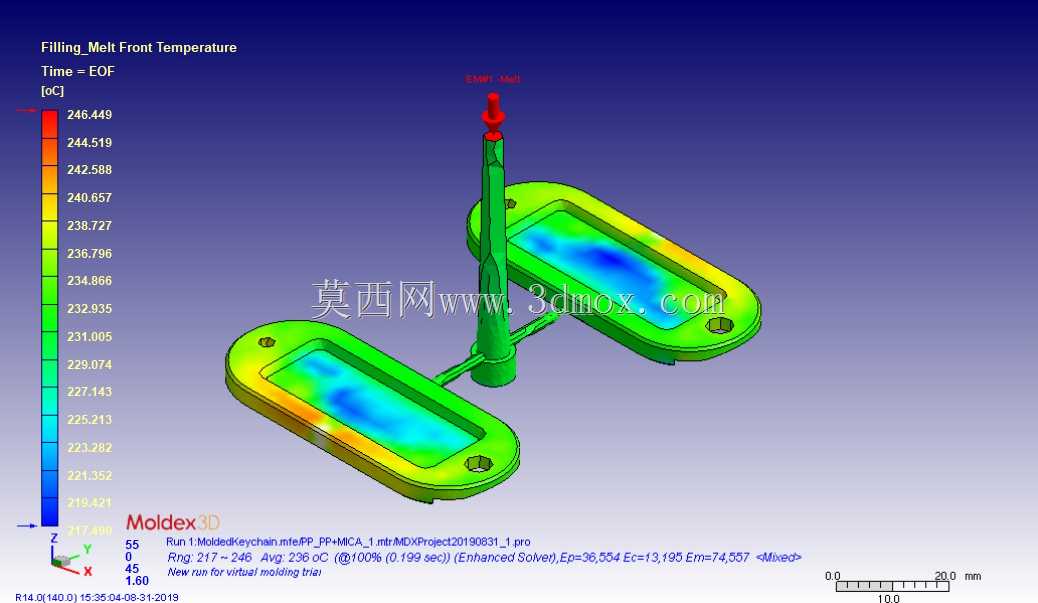

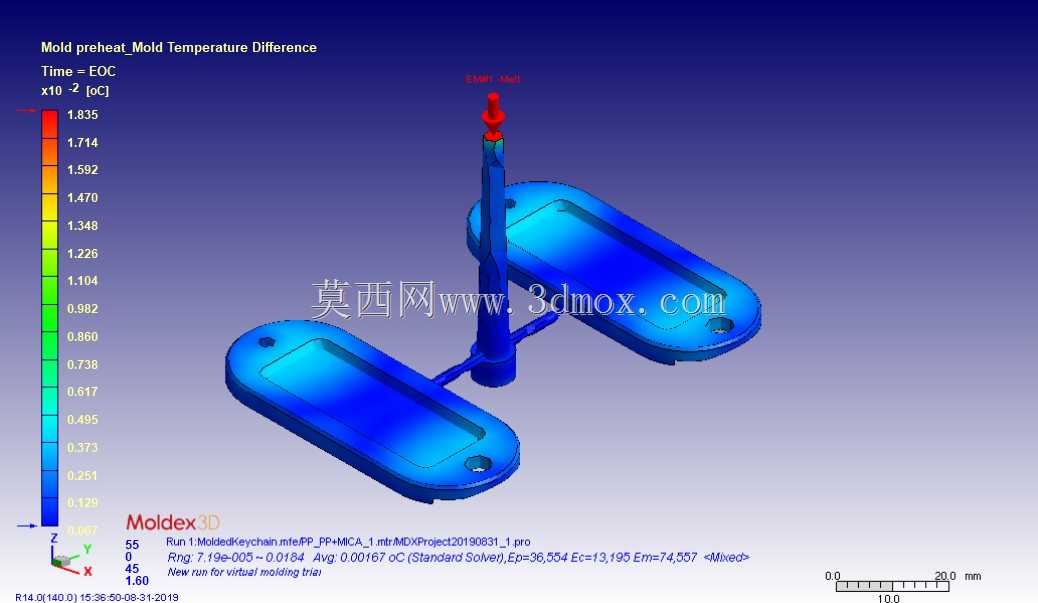

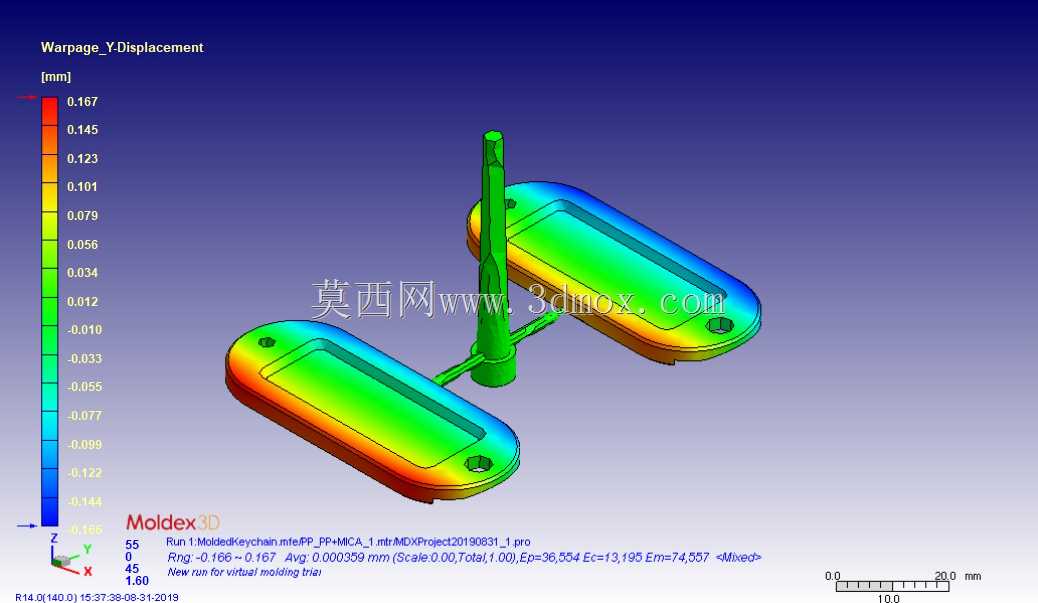

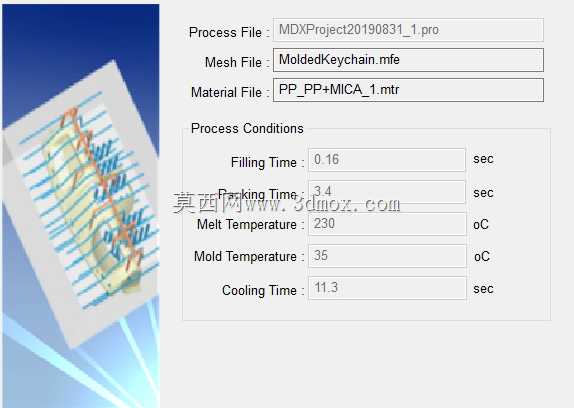

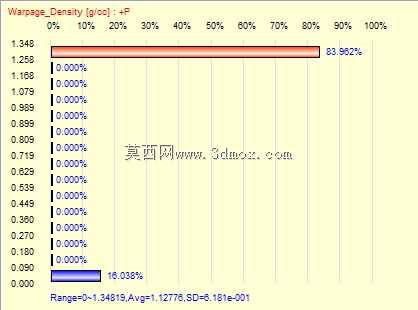

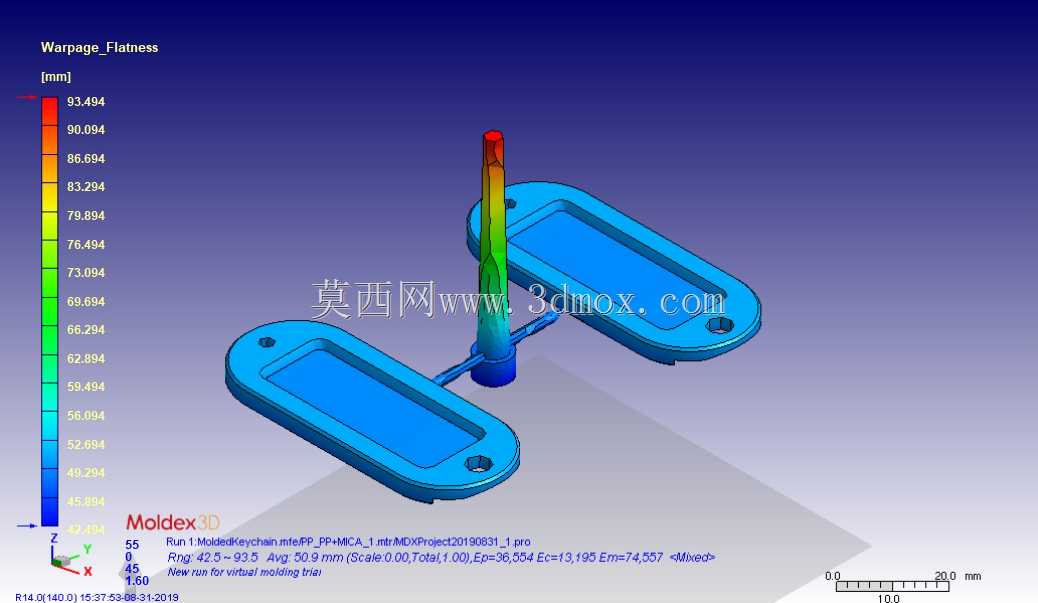

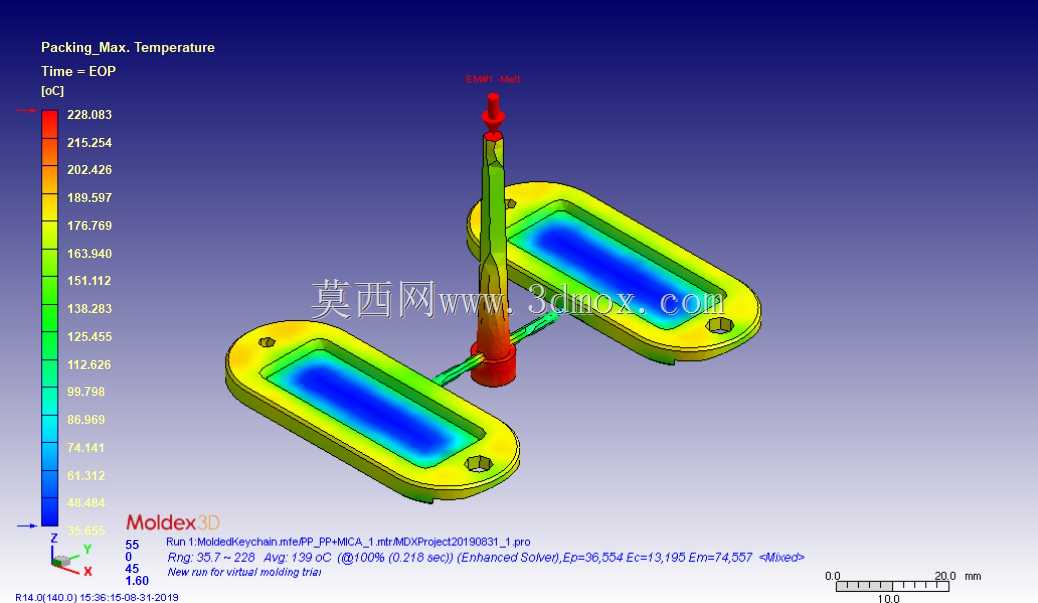

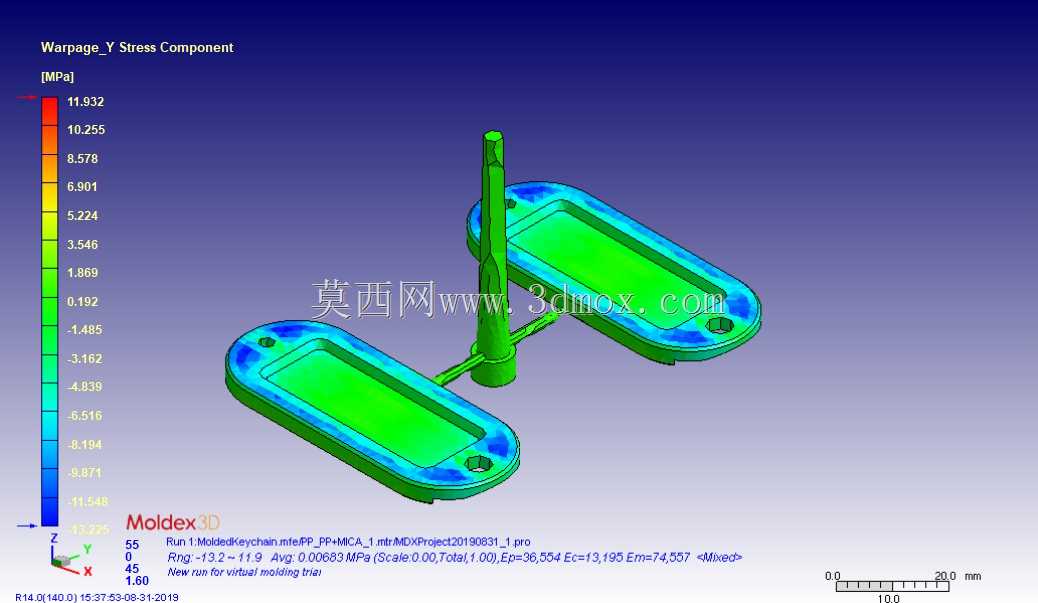

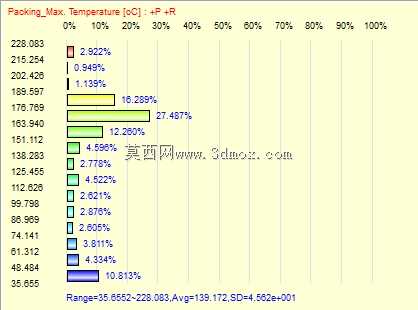

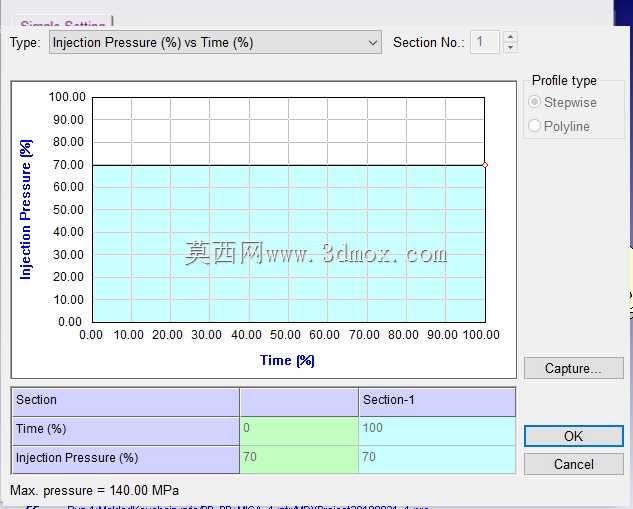

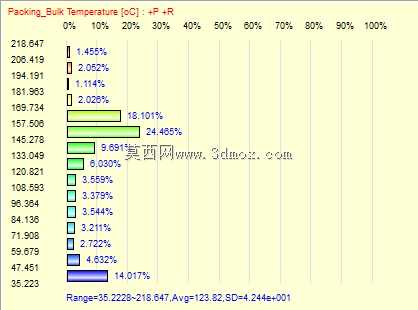

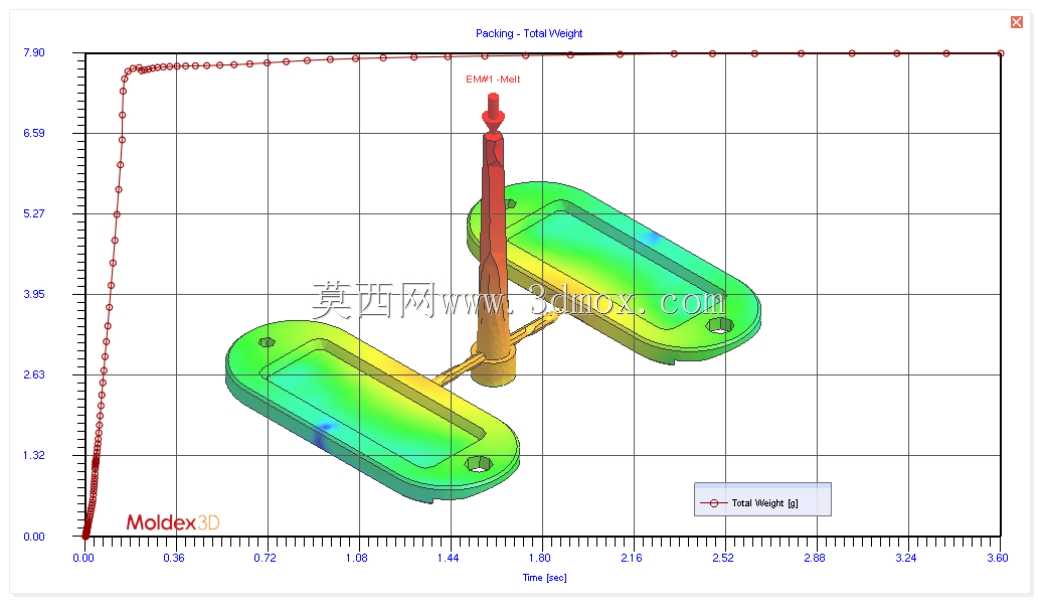

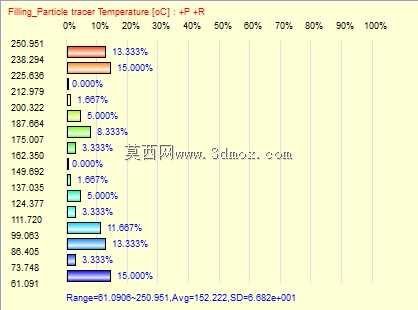

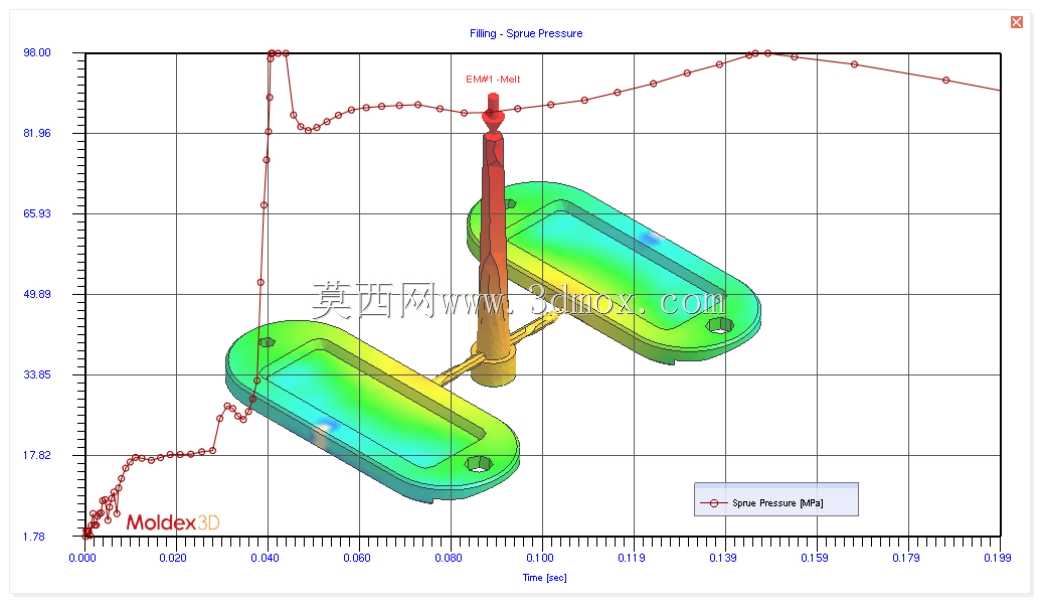

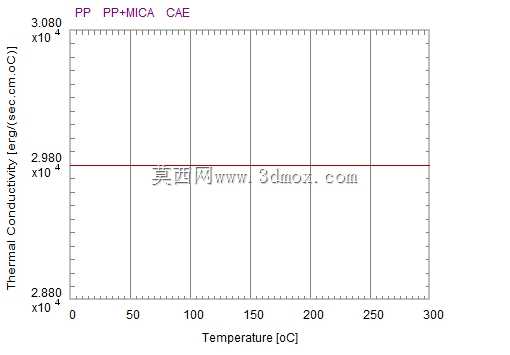

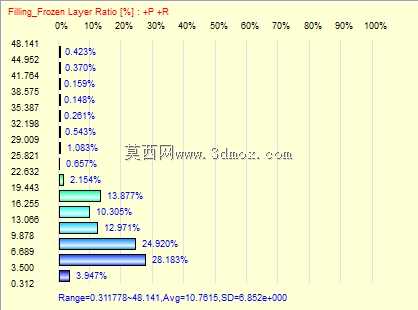

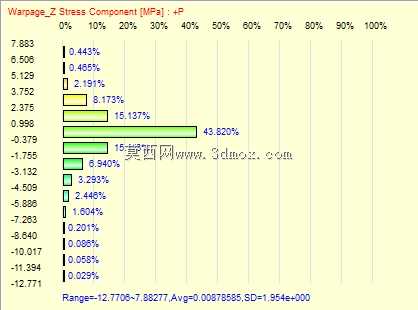

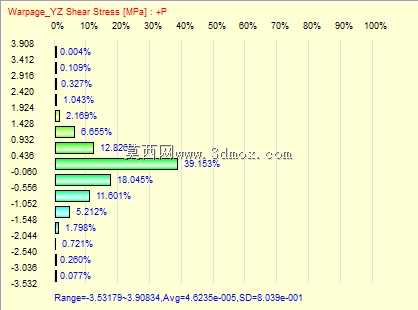

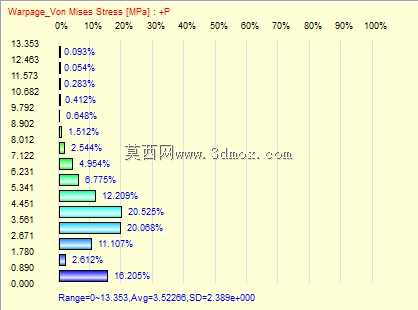

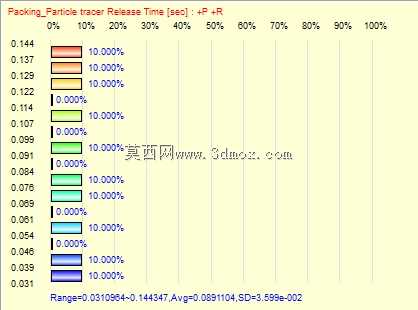

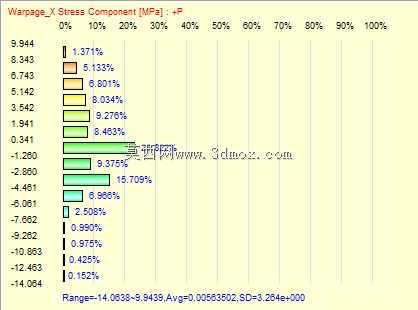

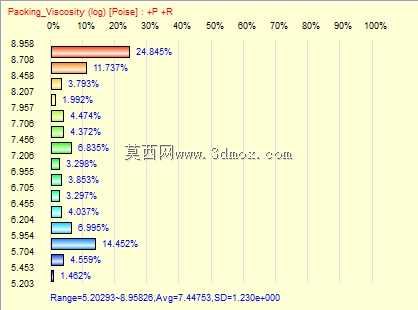

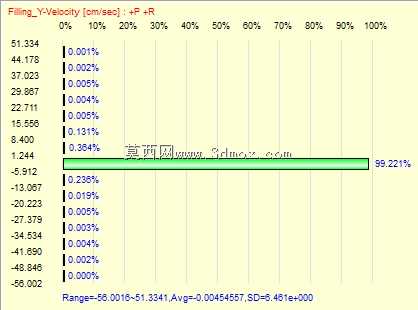

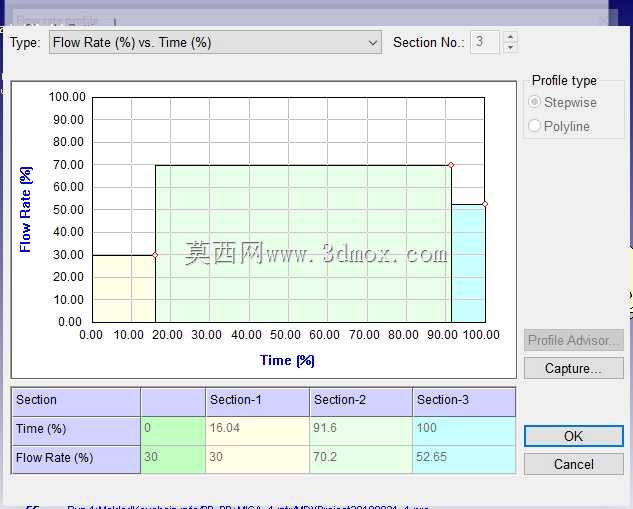

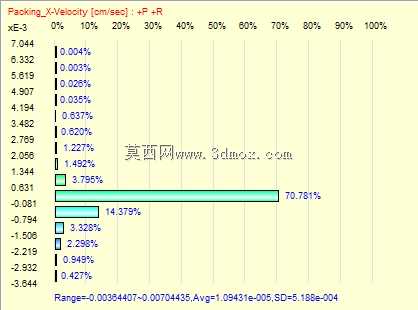

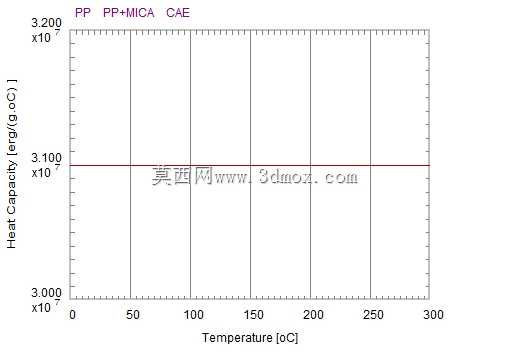

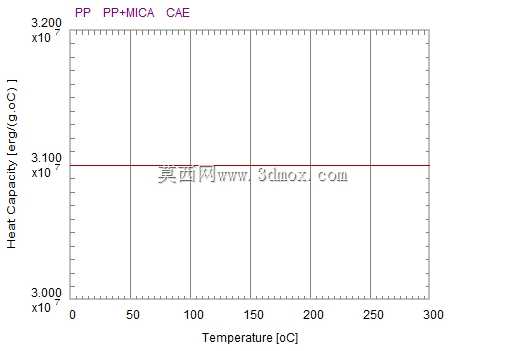

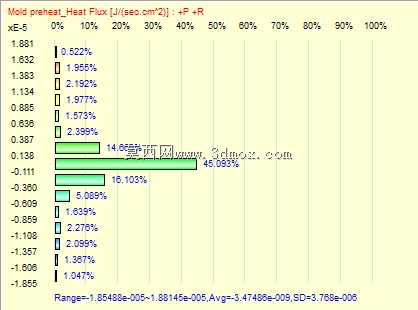

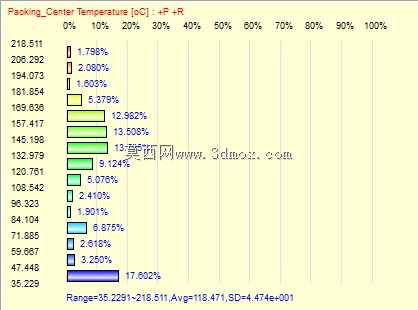

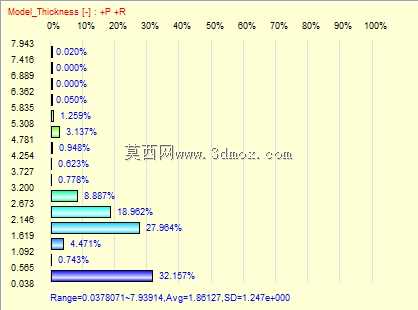

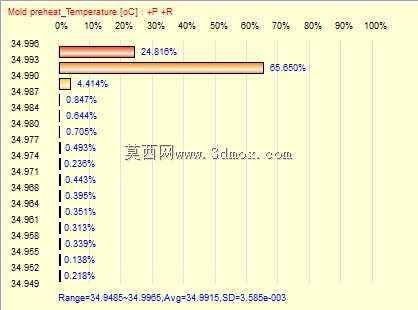

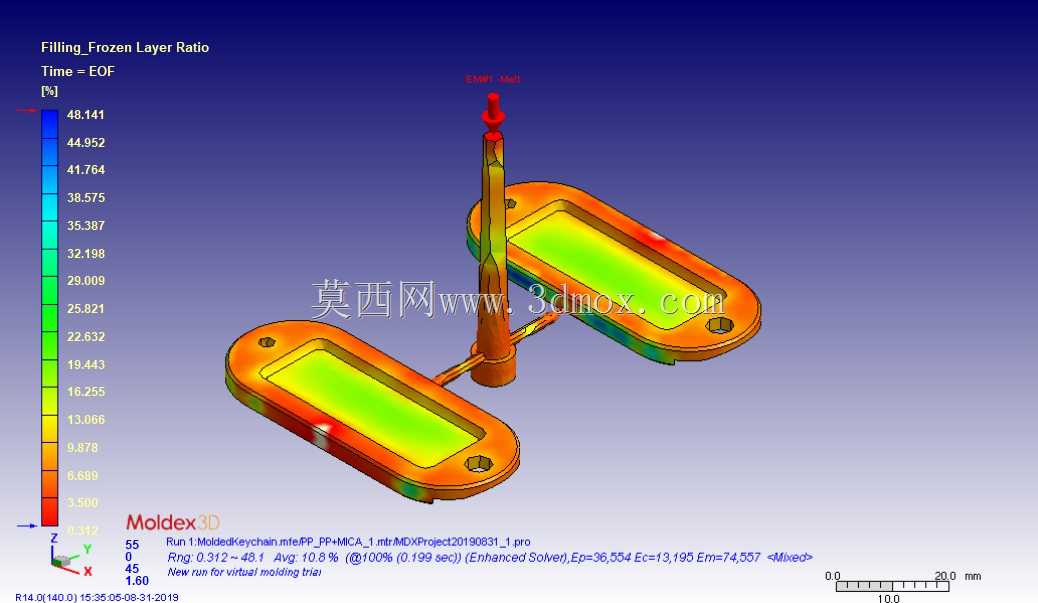

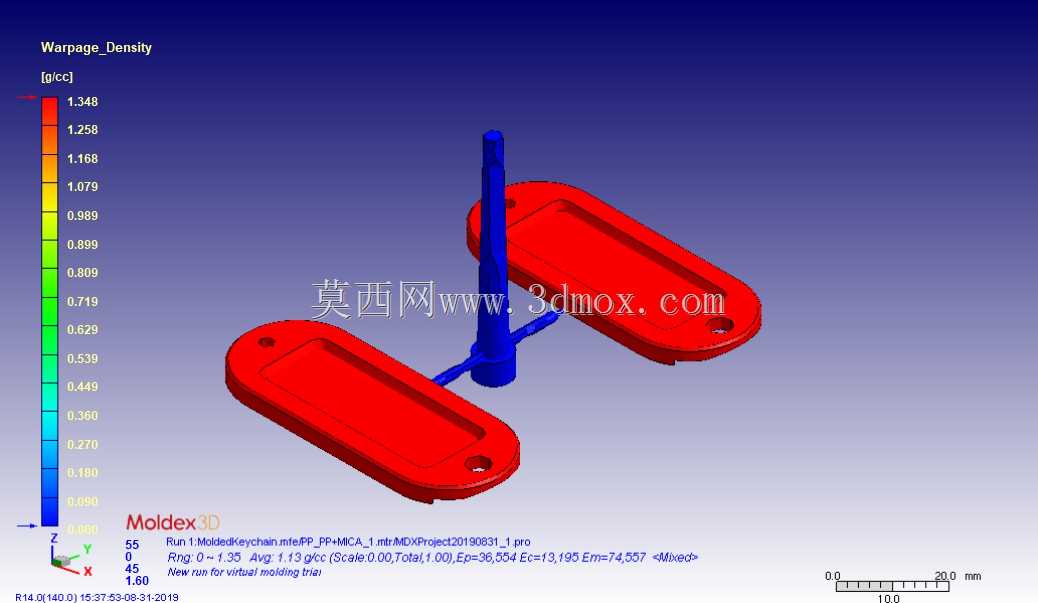

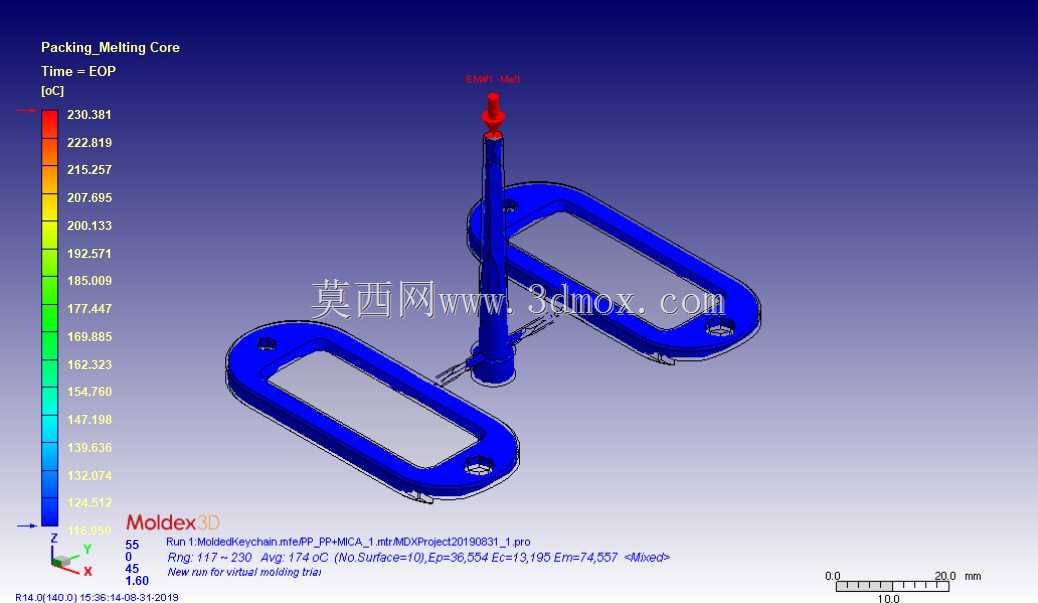

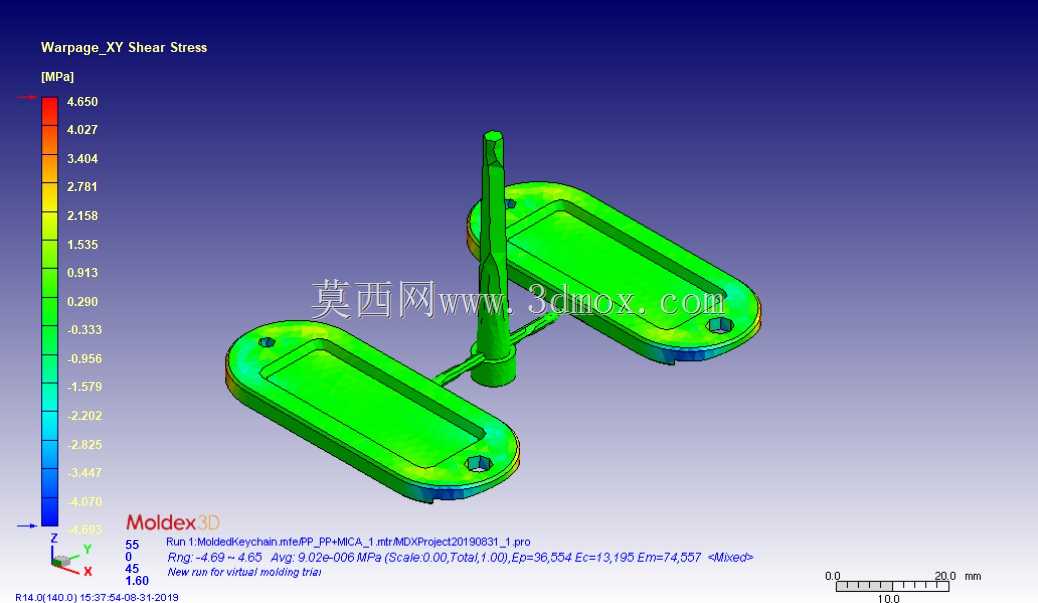

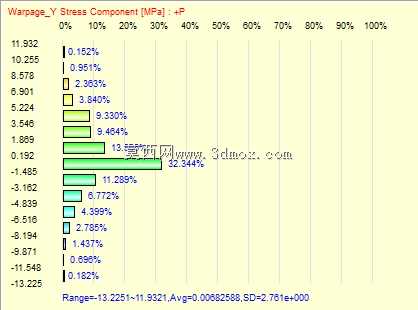

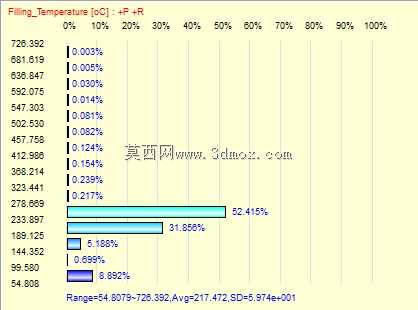

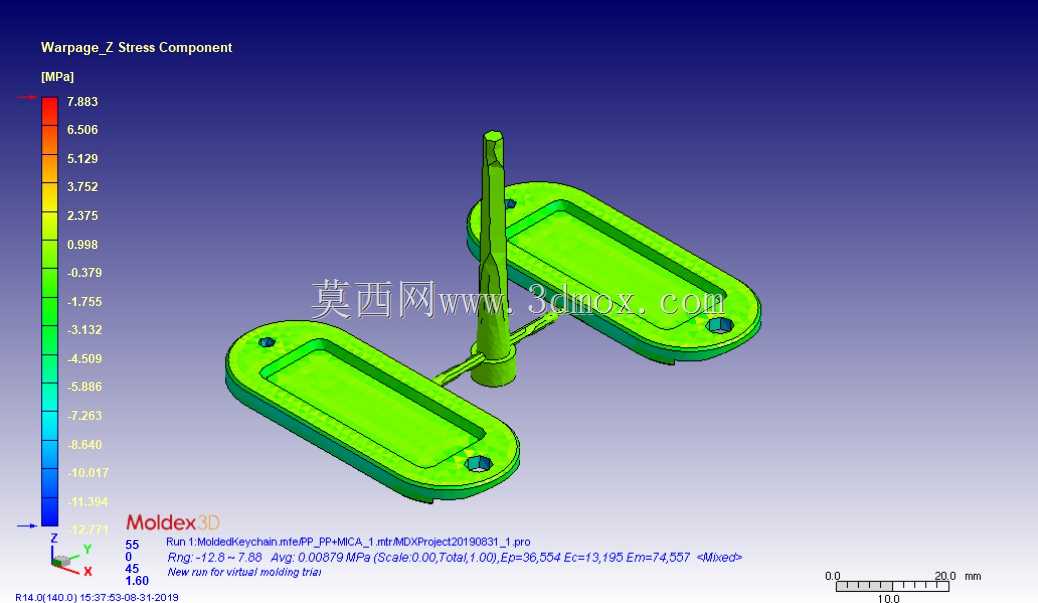

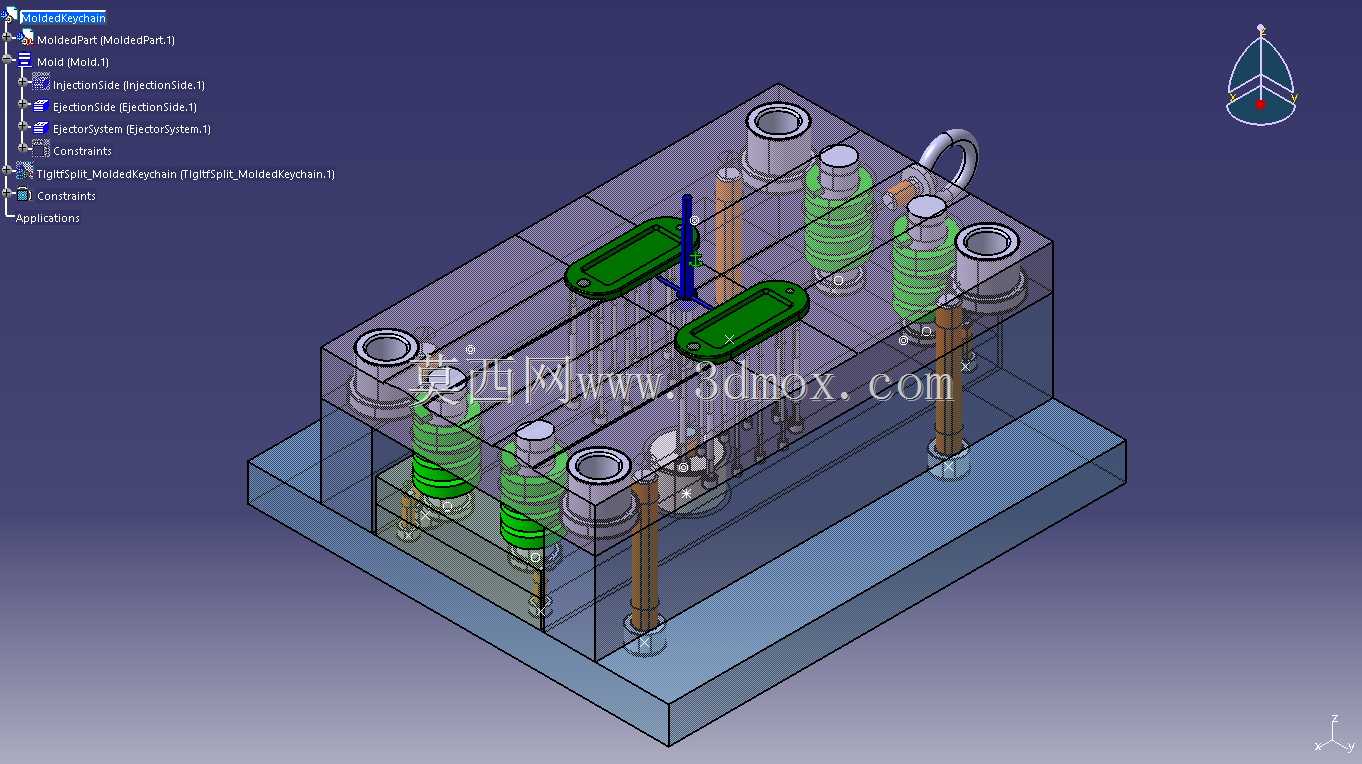

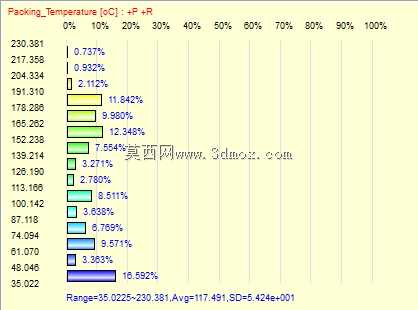

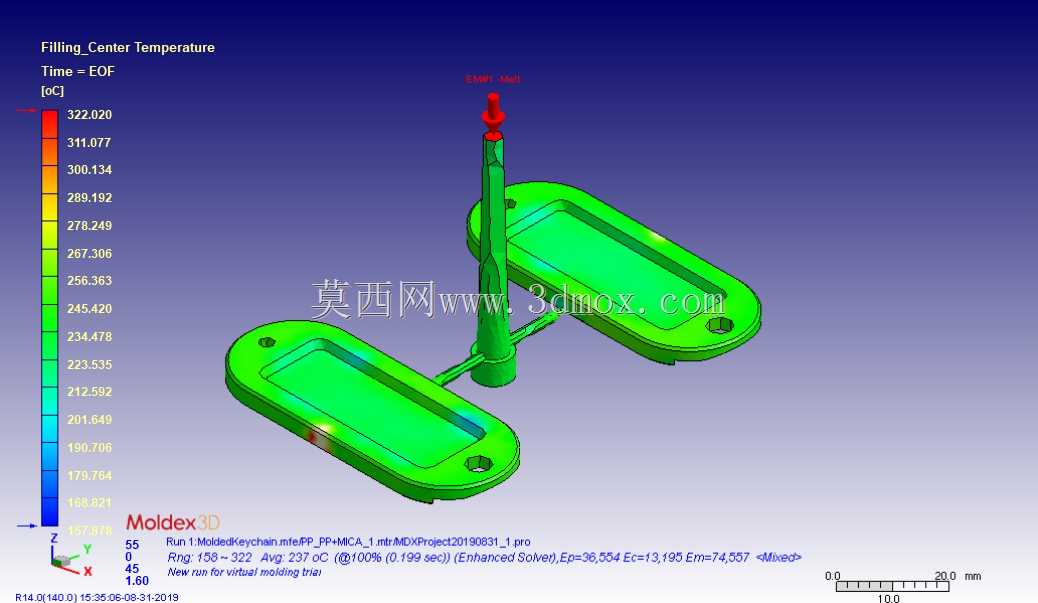

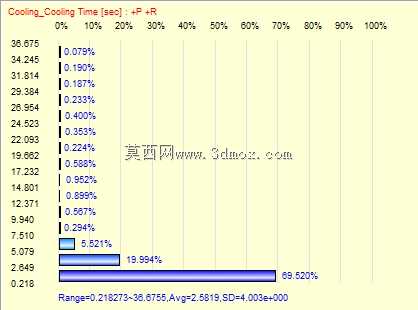

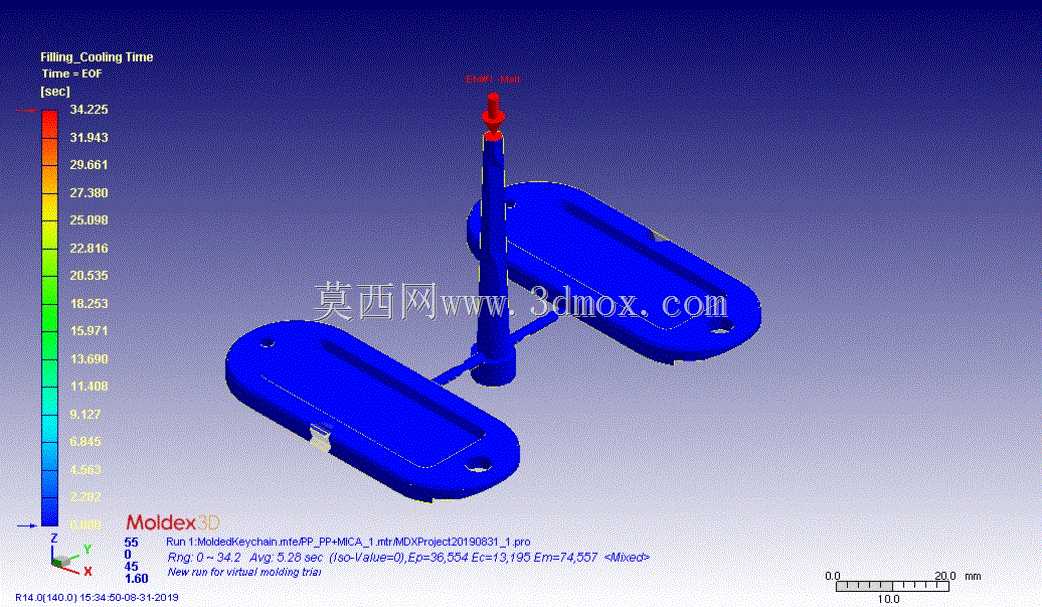

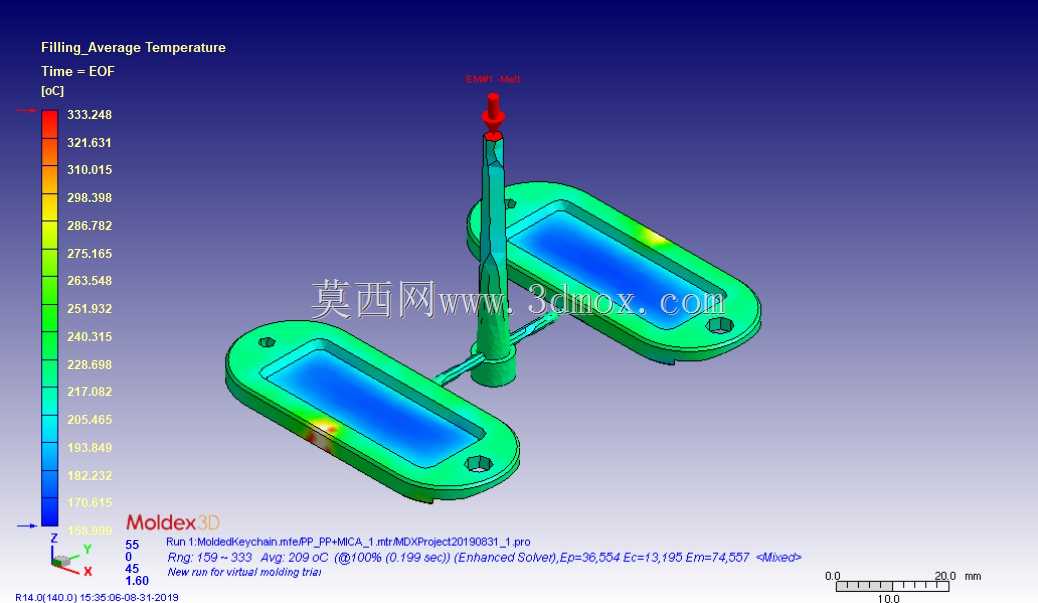

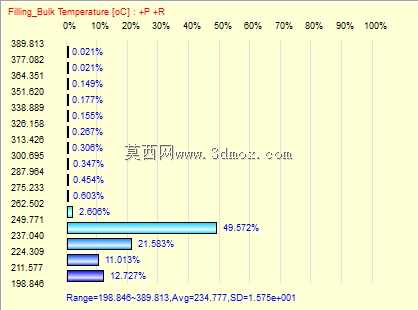

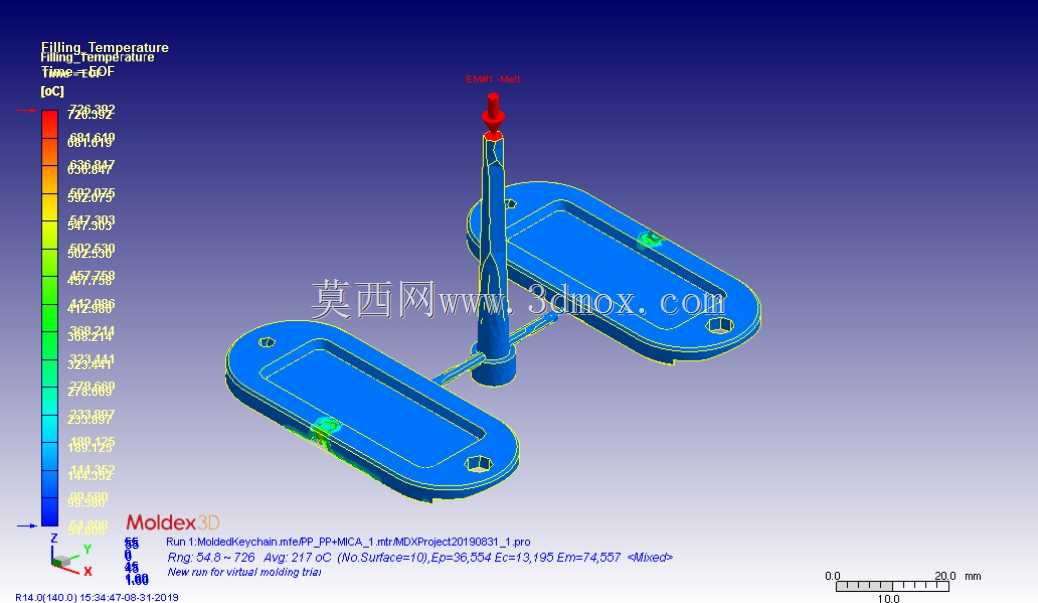

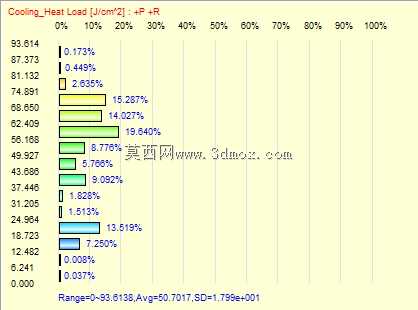

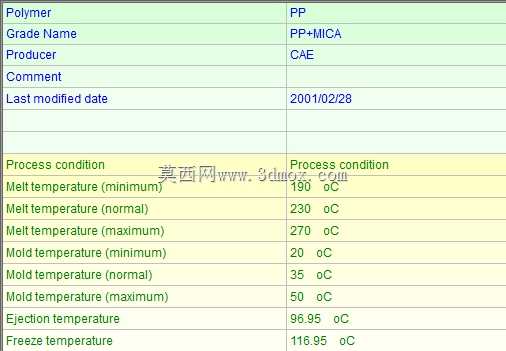

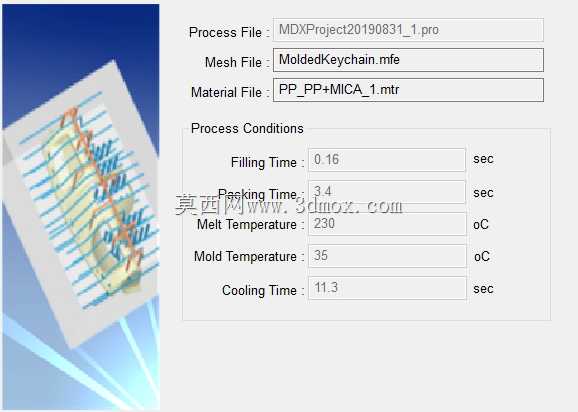

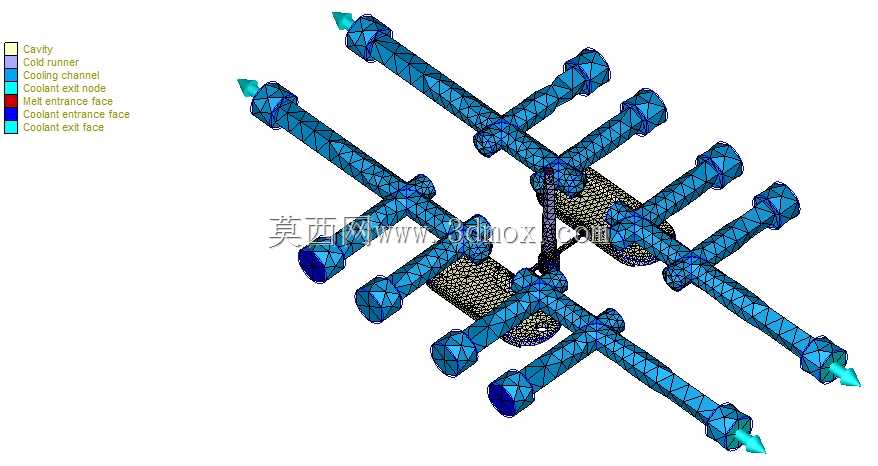

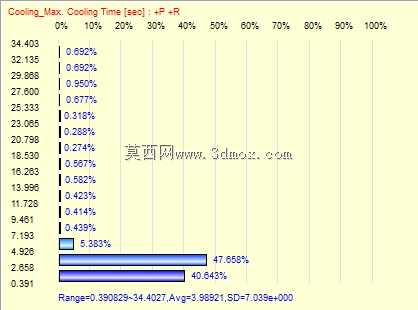

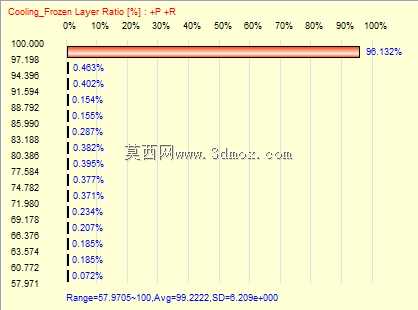

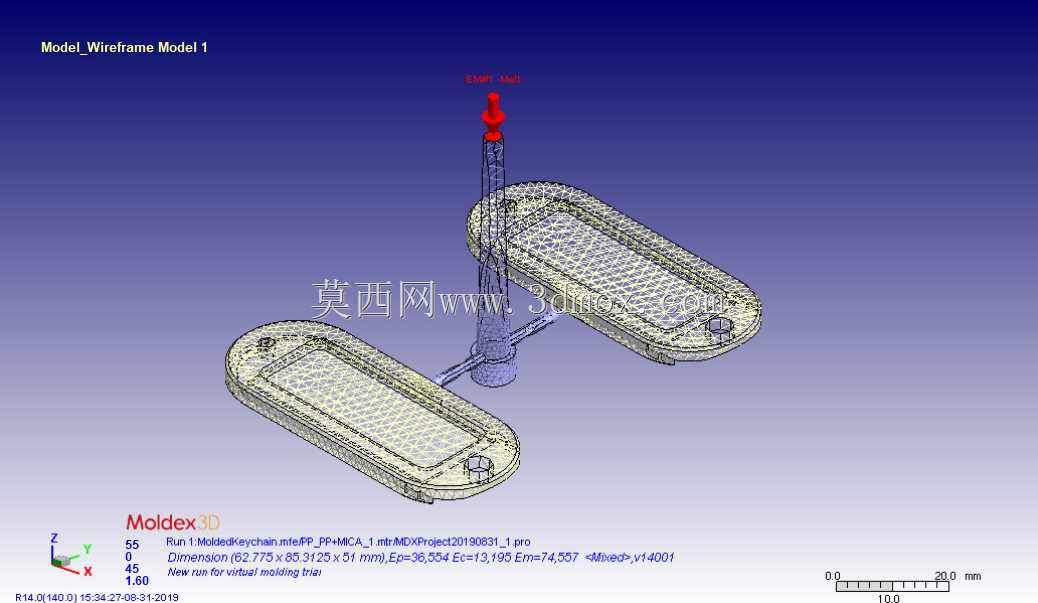

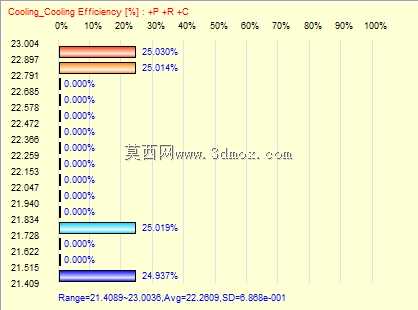

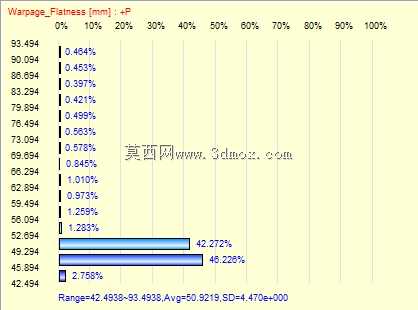

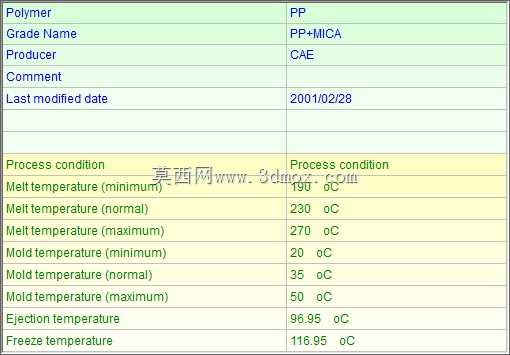

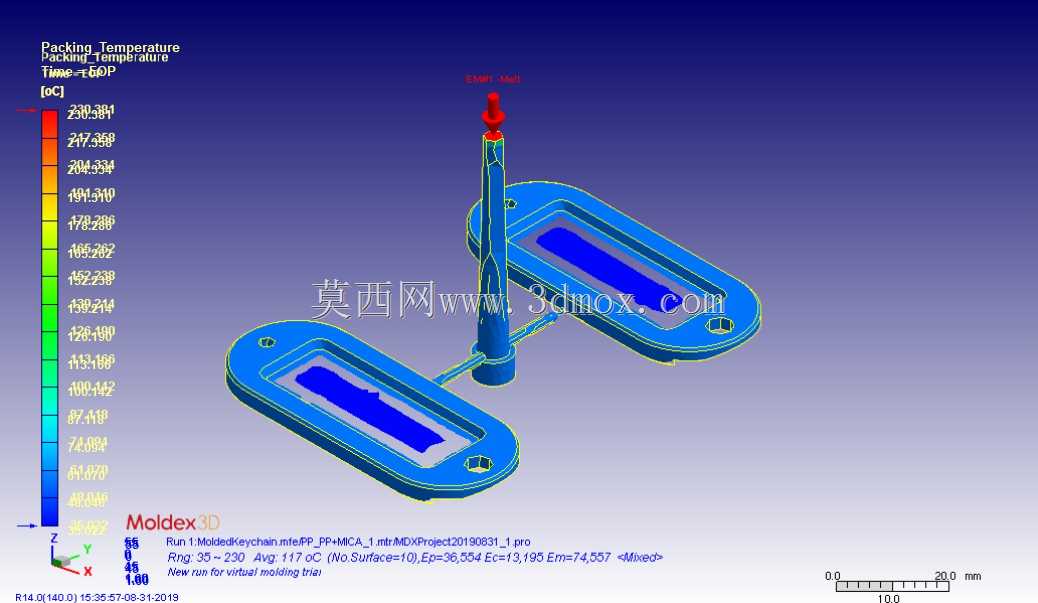

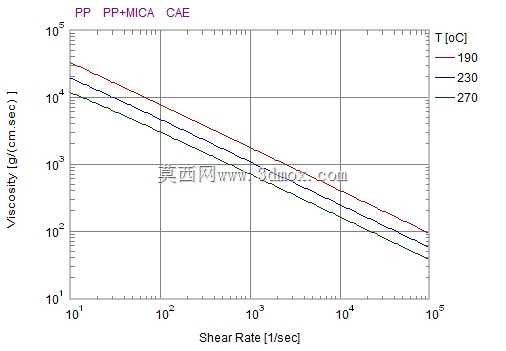

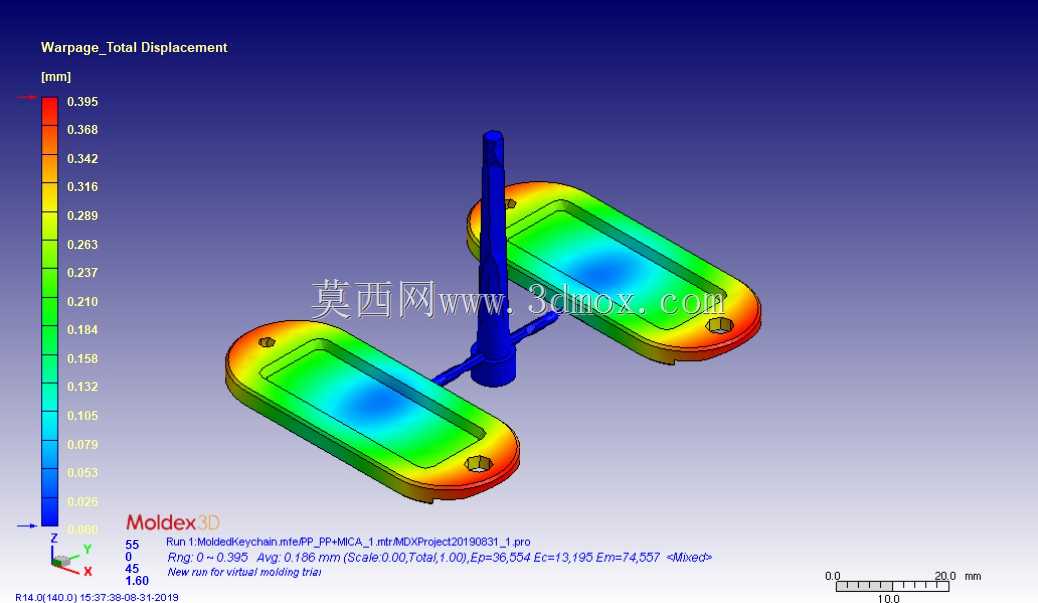

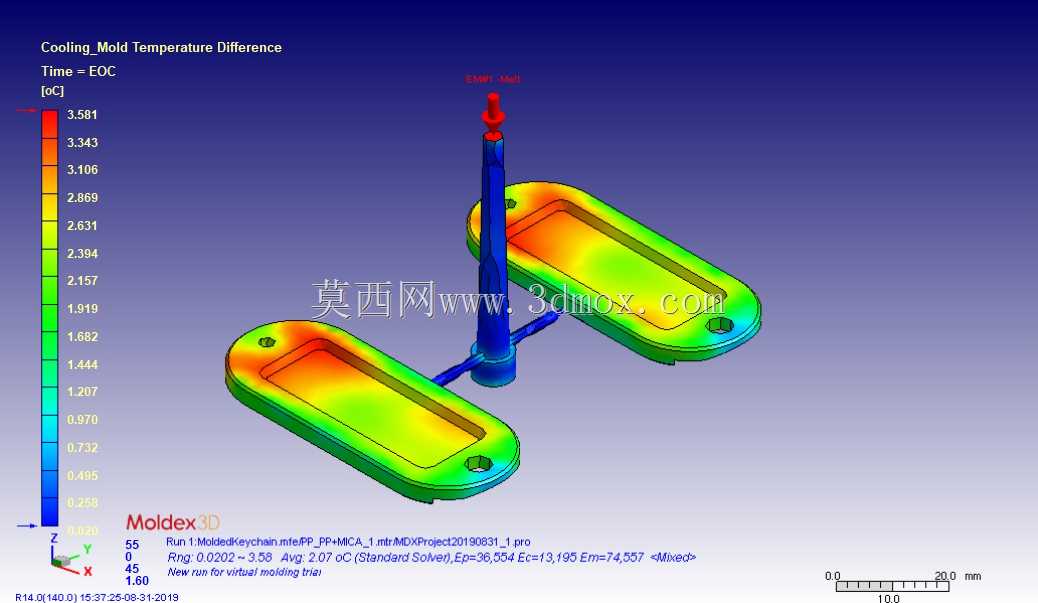

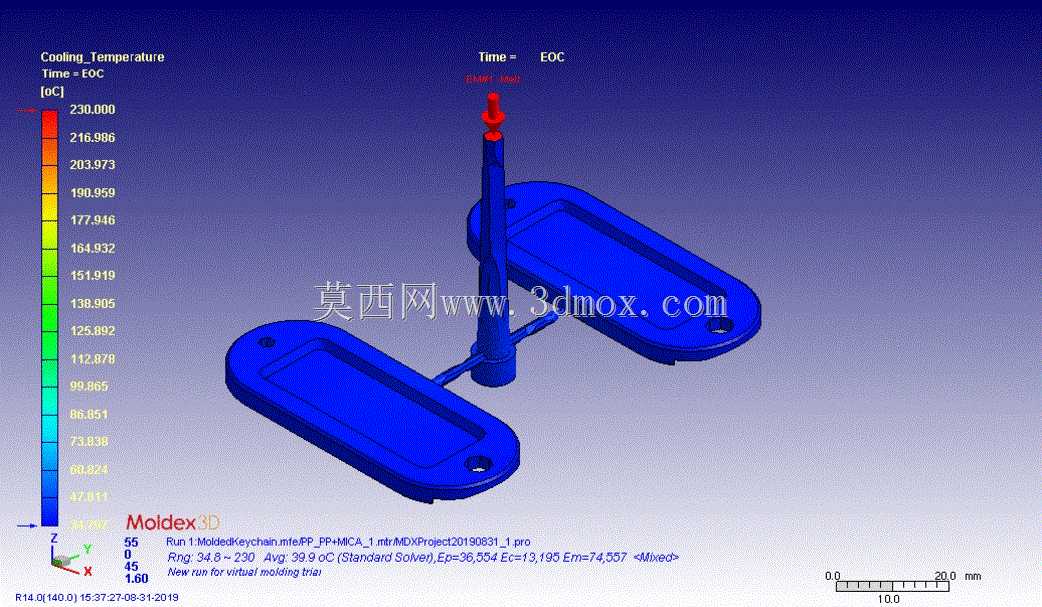

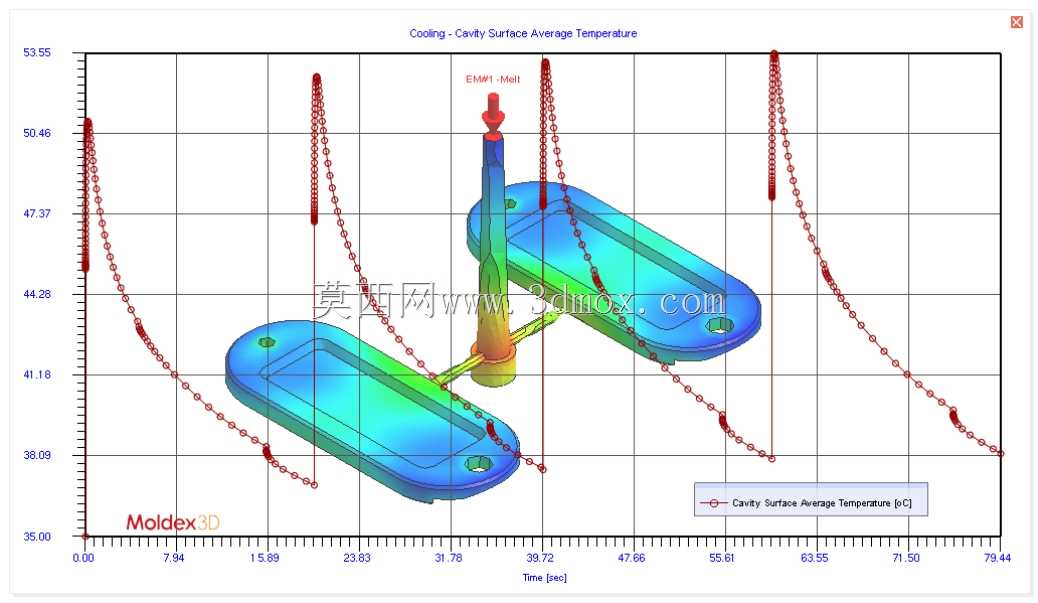

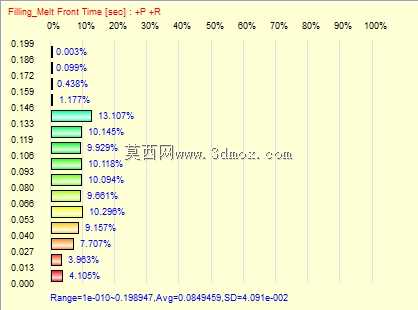

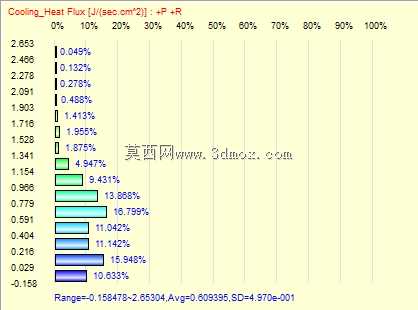

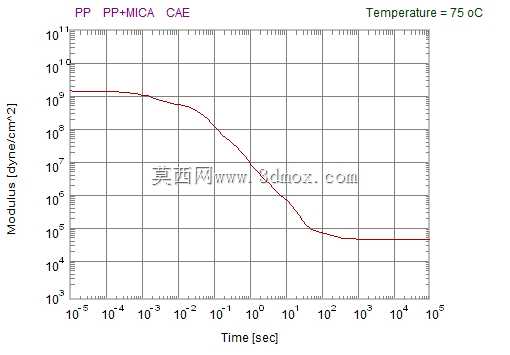

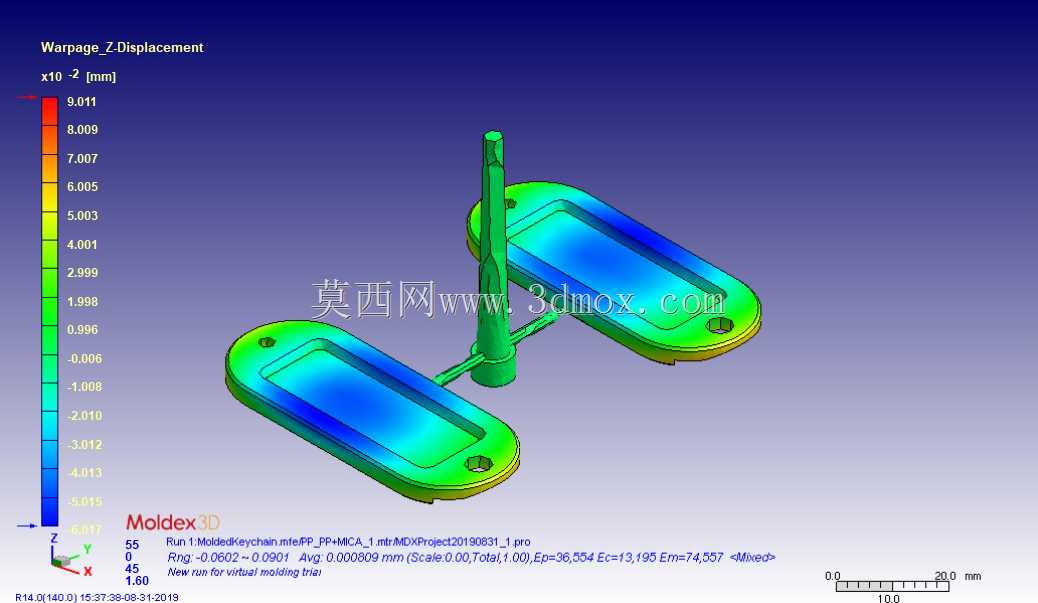

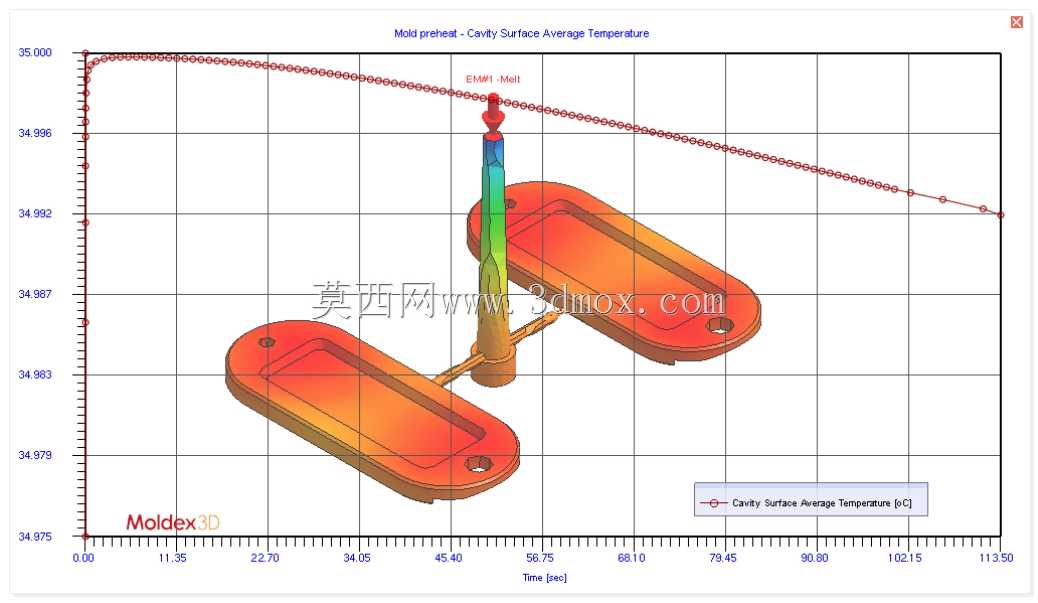

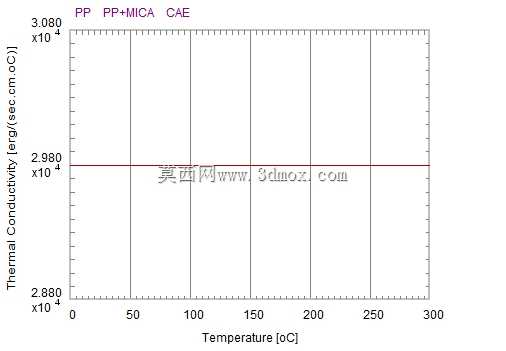

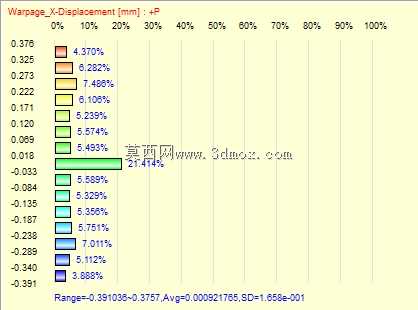

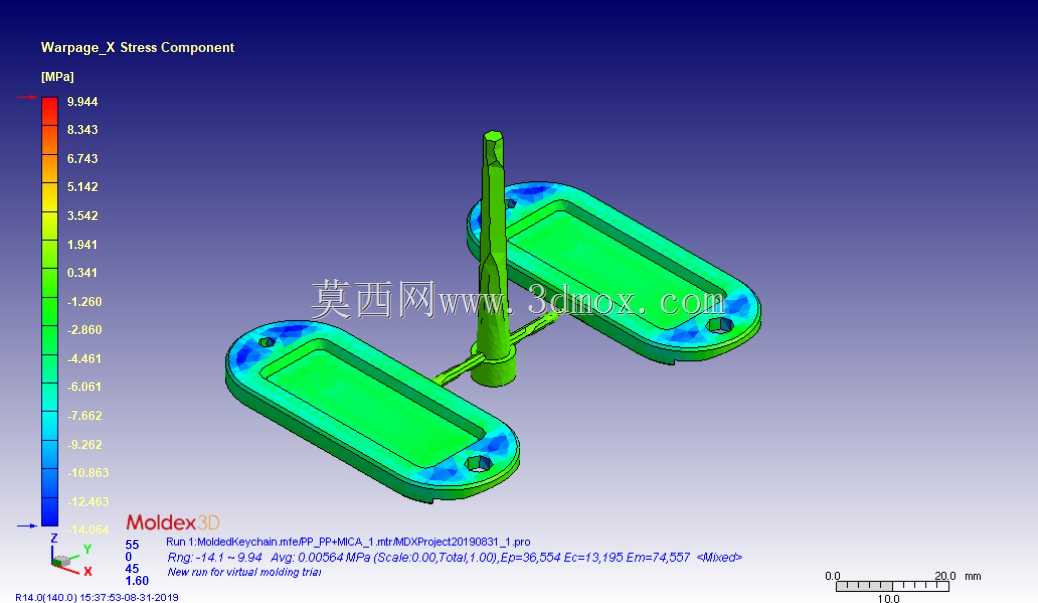

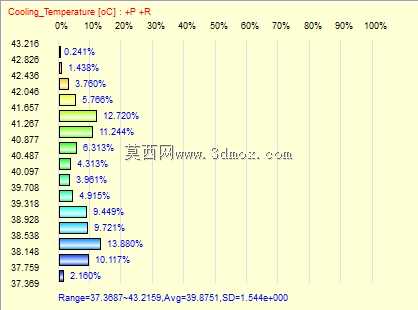

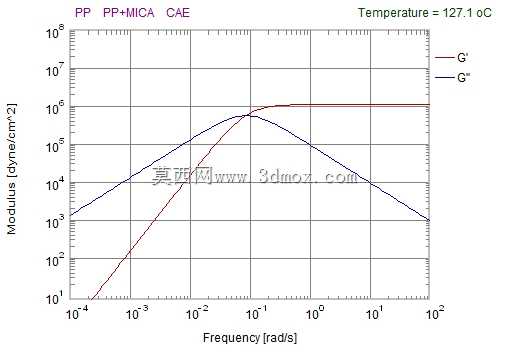

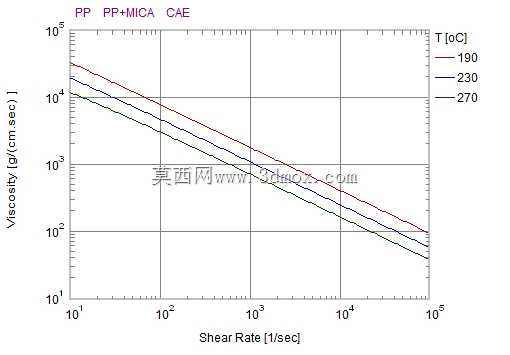

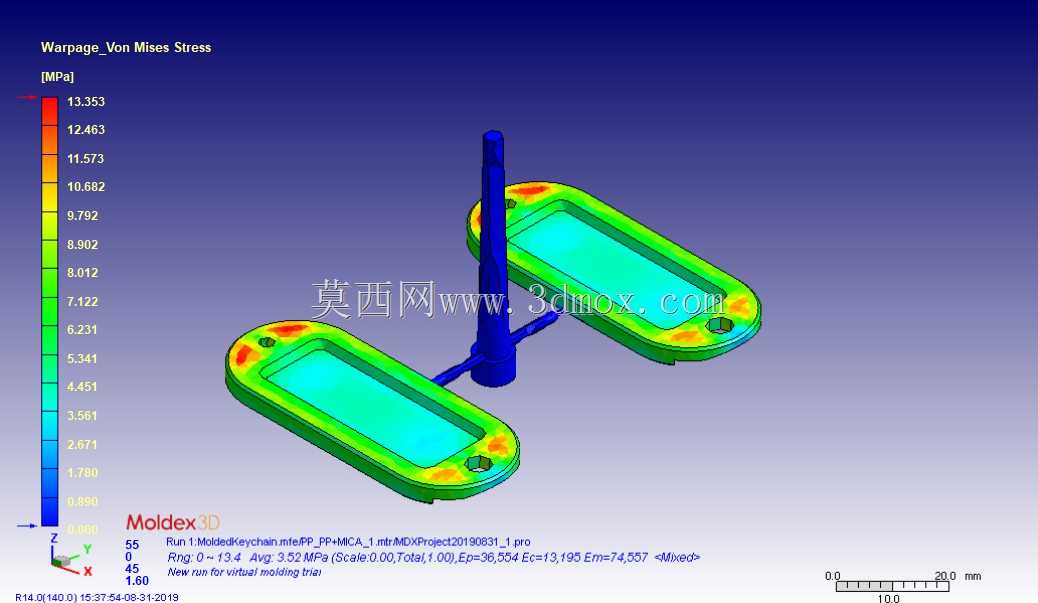

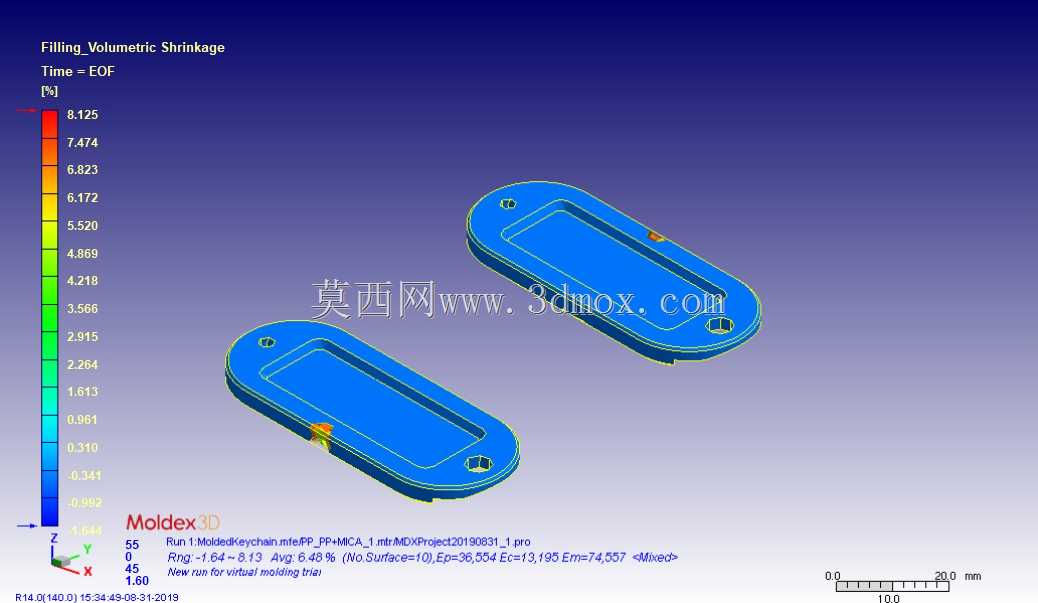

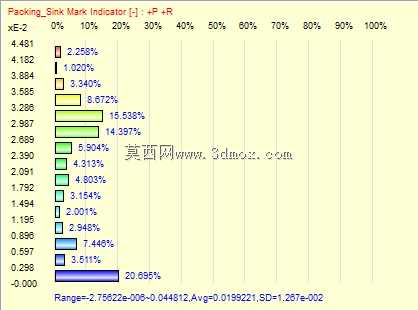

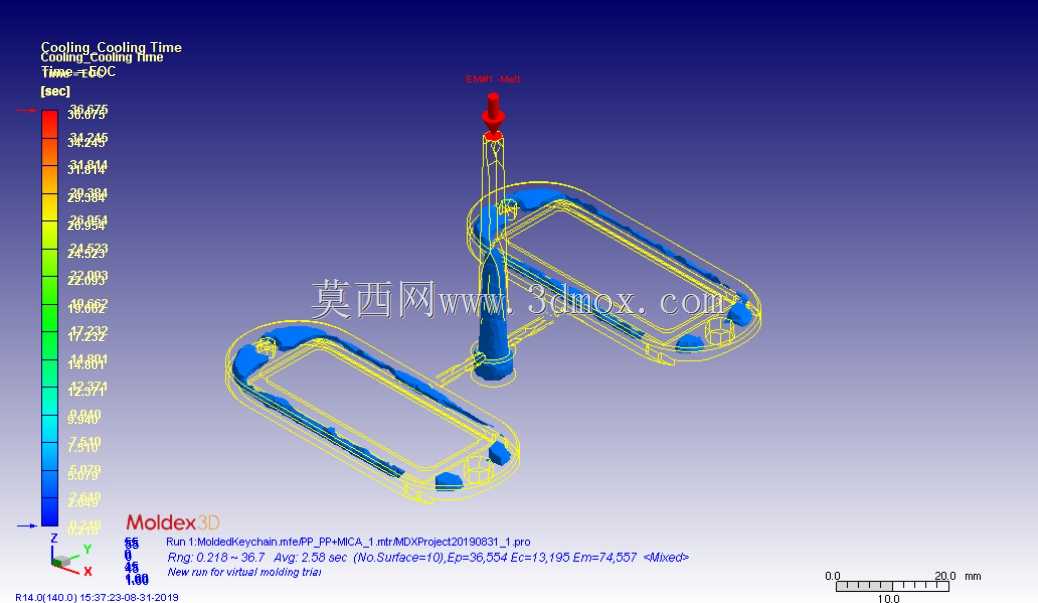

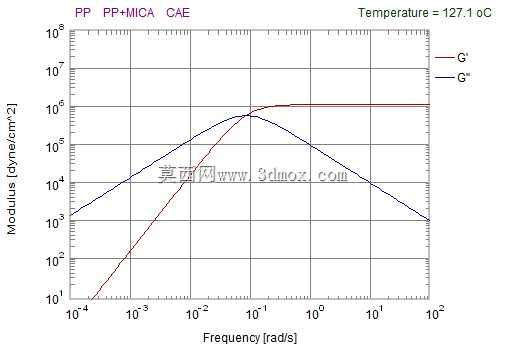

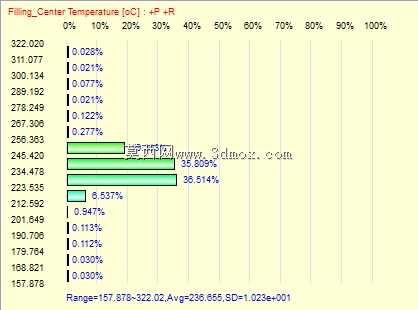

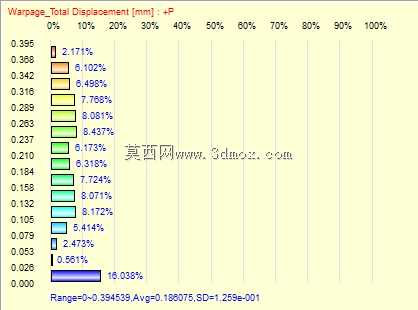

　　这套模具针对小型塑胶配饰类零件的批量注塑生产设计，日常消费电子周边配饰、文创小礼品、随身挂饰类产品的塑胶件量产，大多会用到这类结构紧凑的小型两板模结构。从实际生产场景来看，这类模具适配常规卧式注塑机安装，不需要额外定制特殊机台接口，车间换模调试的适配性较强，适合多品种小批量的塑胶配饰件排产。模具的核心成型逻辑围绕PPS类热塑性材料的成型特性搭建，冷却回路采用分层排布设计，在模架内部靠近型腔的区域设置多组直通冷却通道，配合导柱周边的均匀水路布局，能够保证充模后模温均匀下降，避免小型零件因为冷却速率不一致出现翘曲、缩痕，尤其是钥匙扣这类带有外观面的薄壁零件，冷却均匀性直接决定了成品的表面质量和尺寸一致性。型腔采用一模多腔的排布方式，

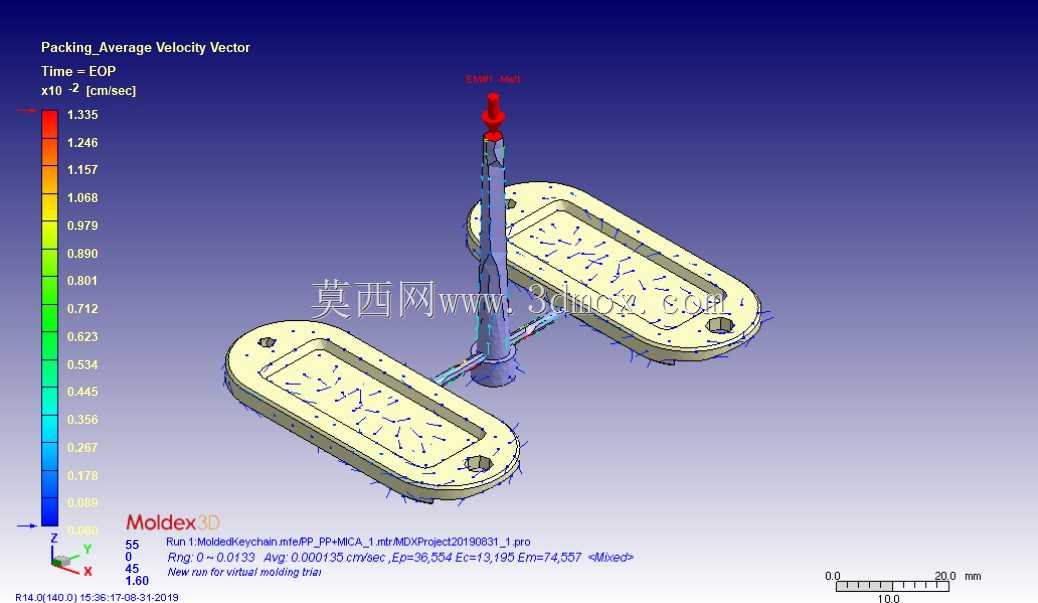

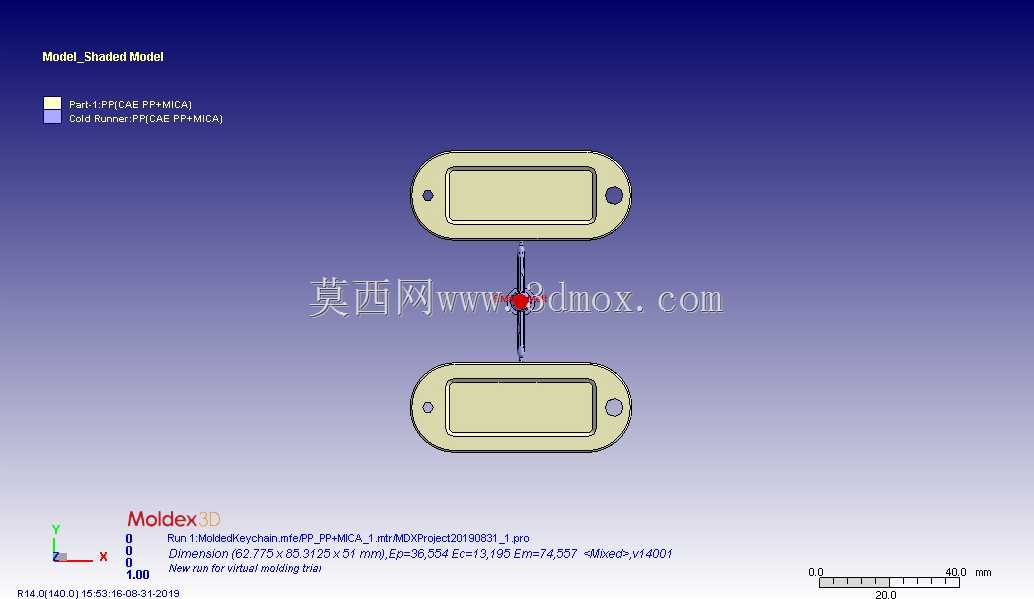

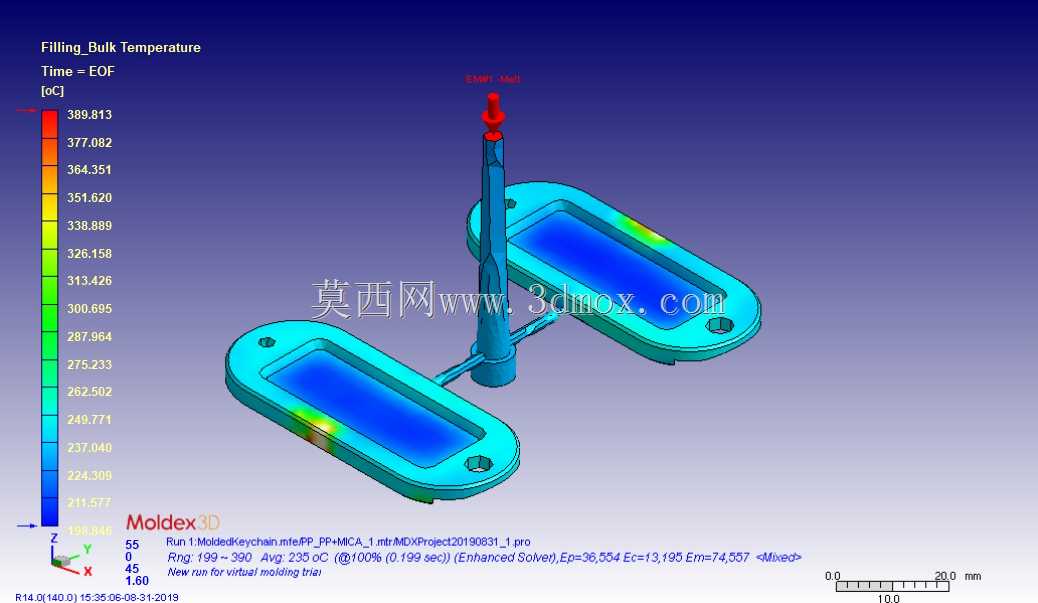

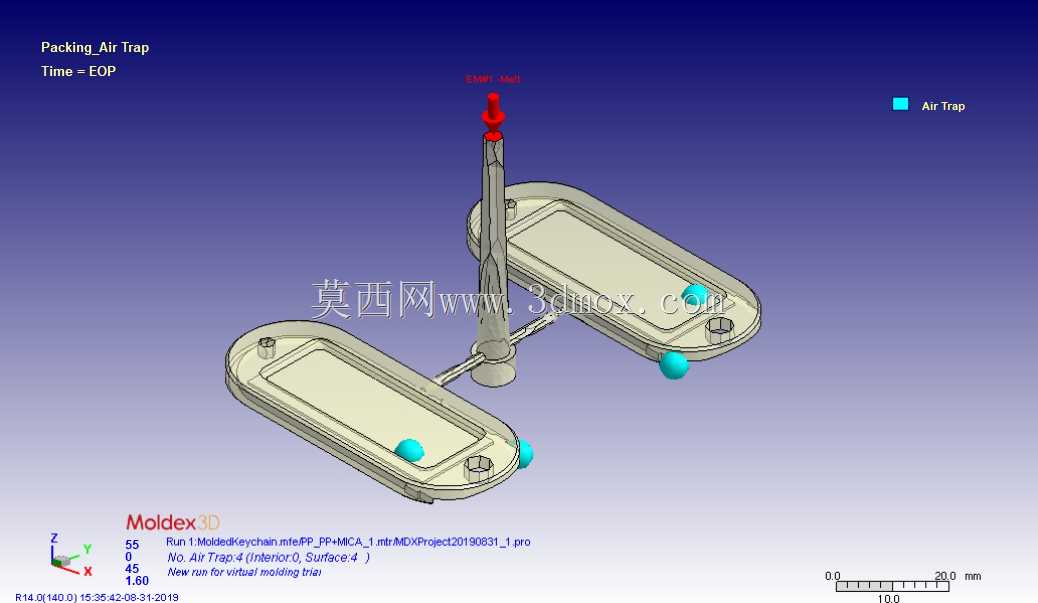

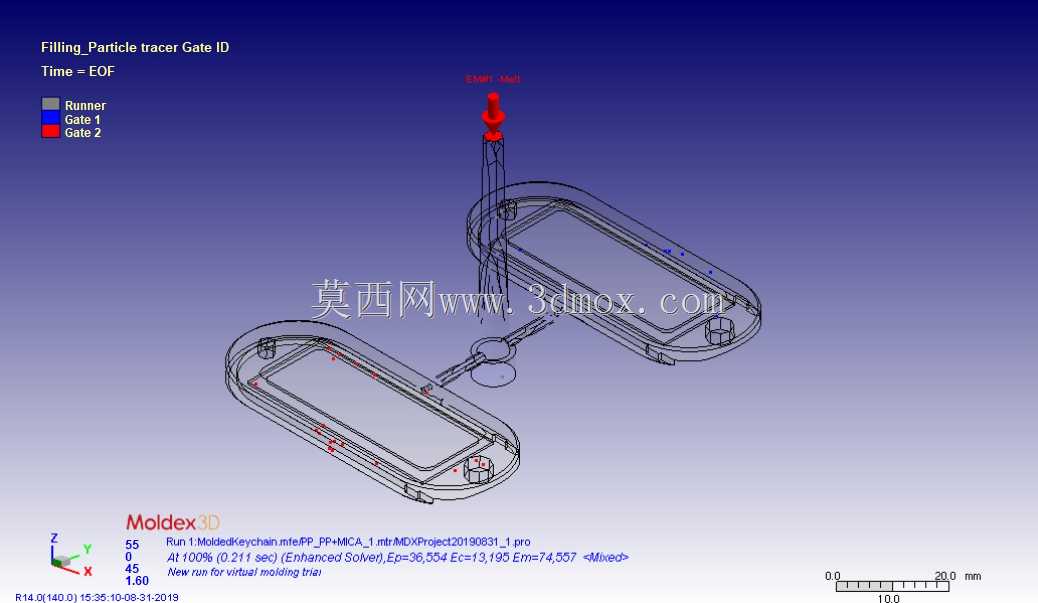

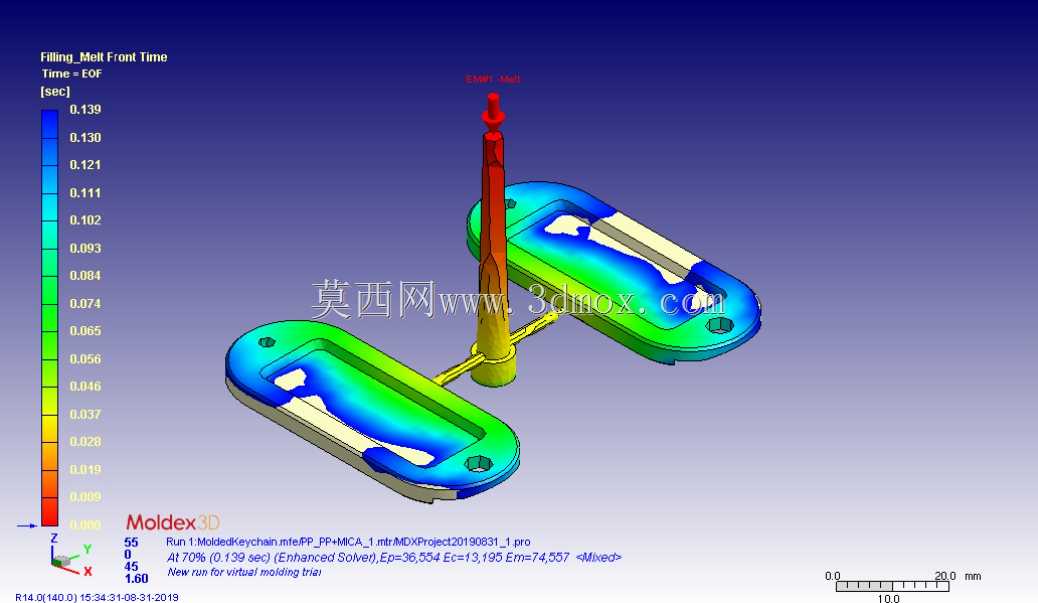

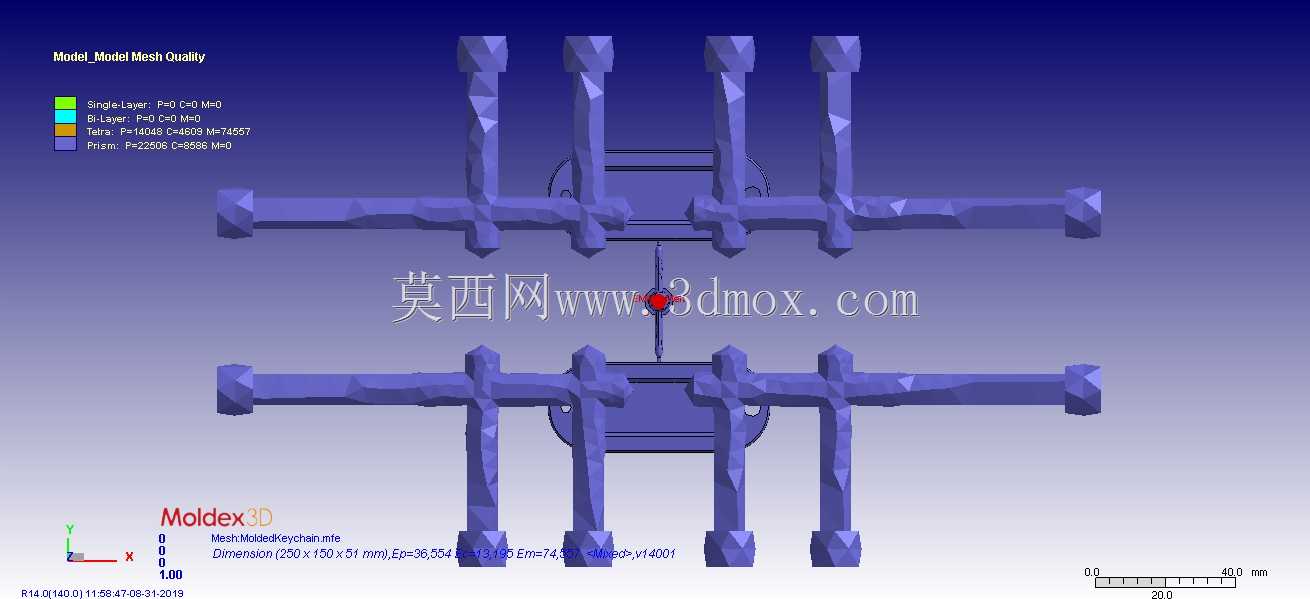

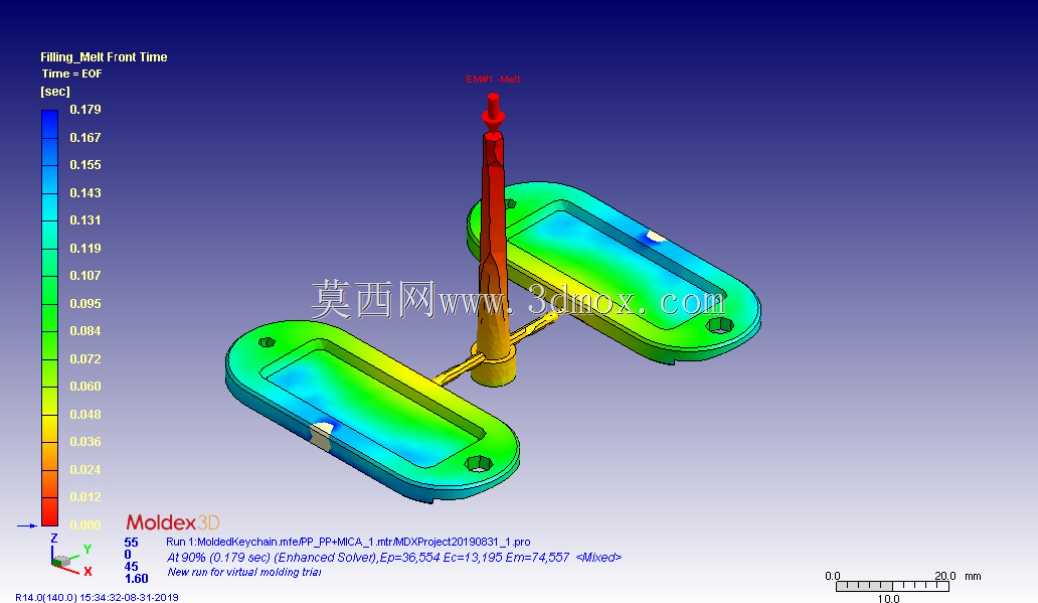

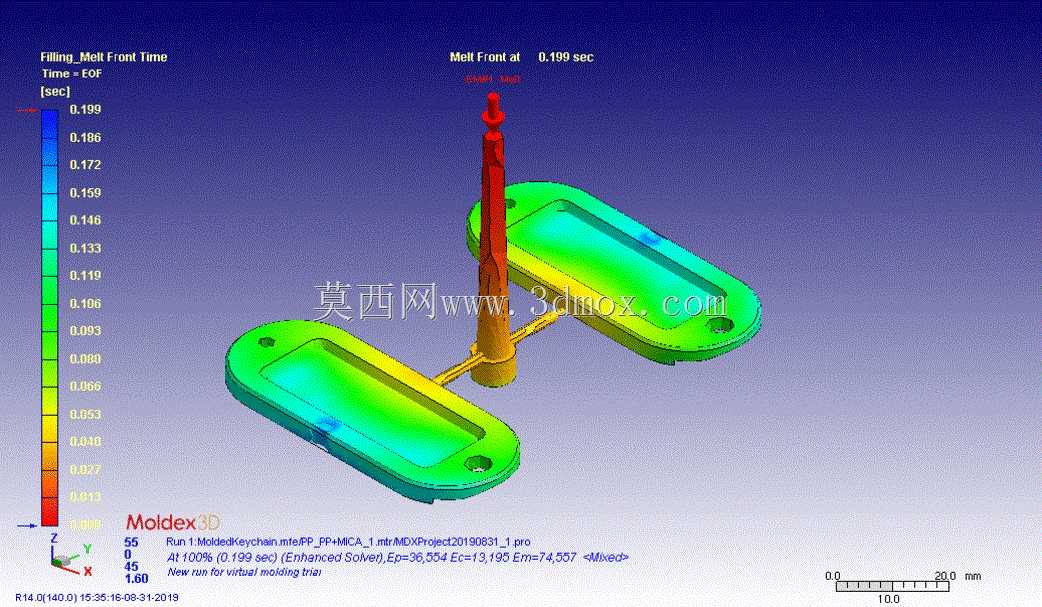

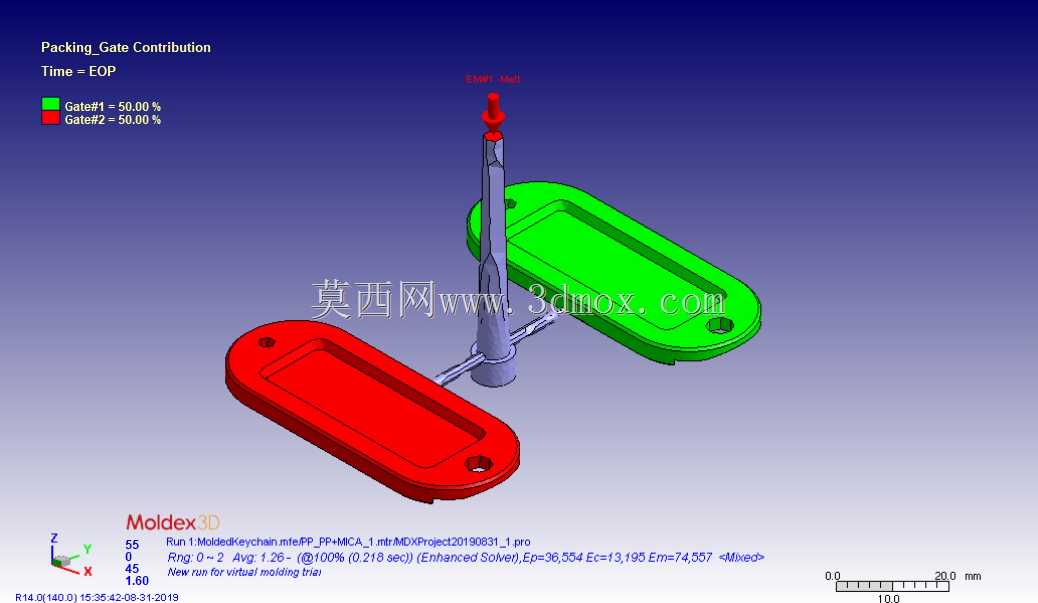

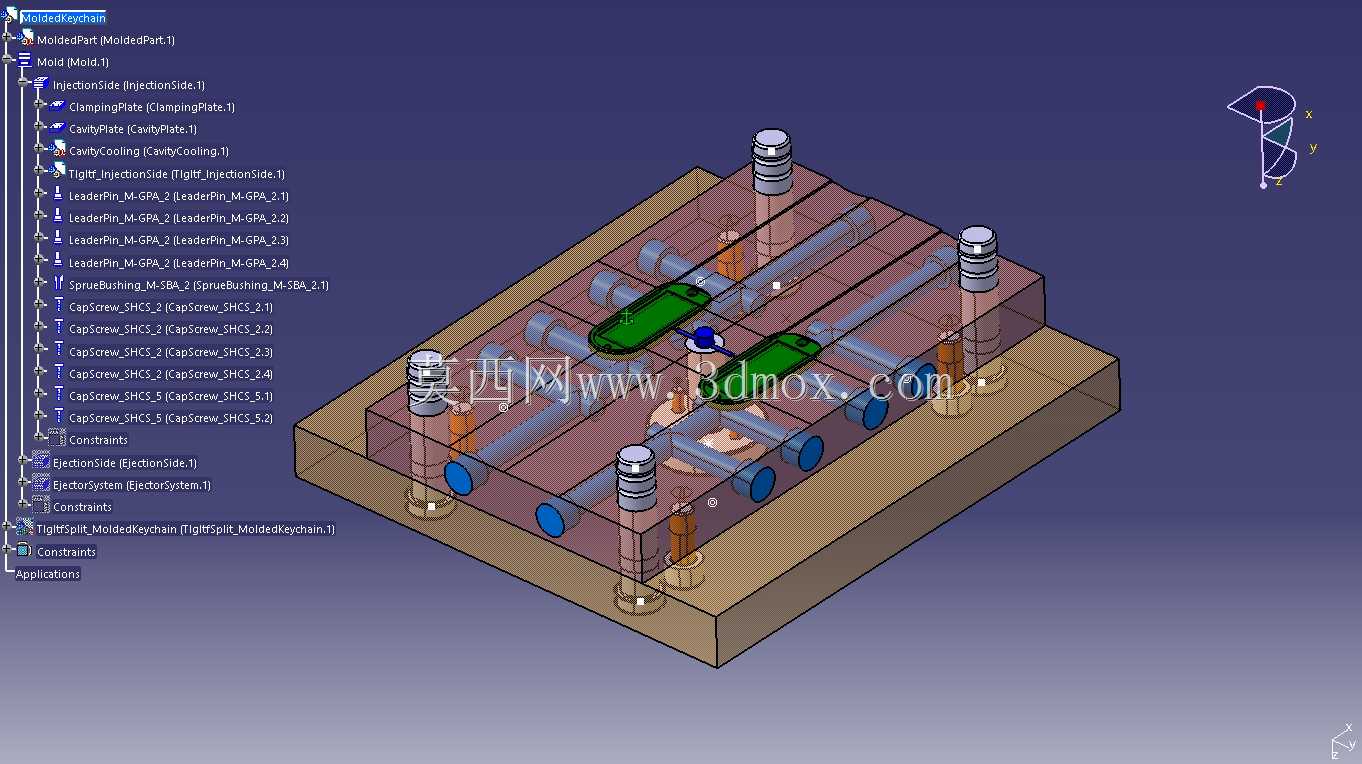

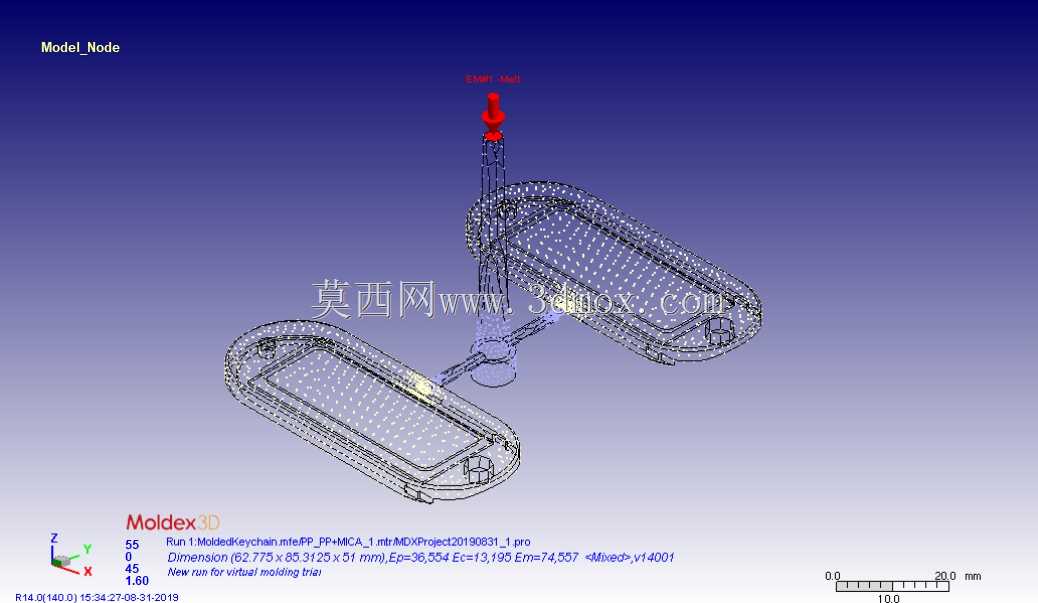

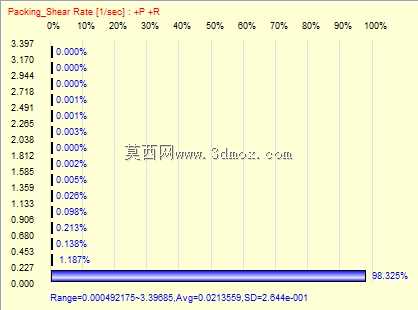

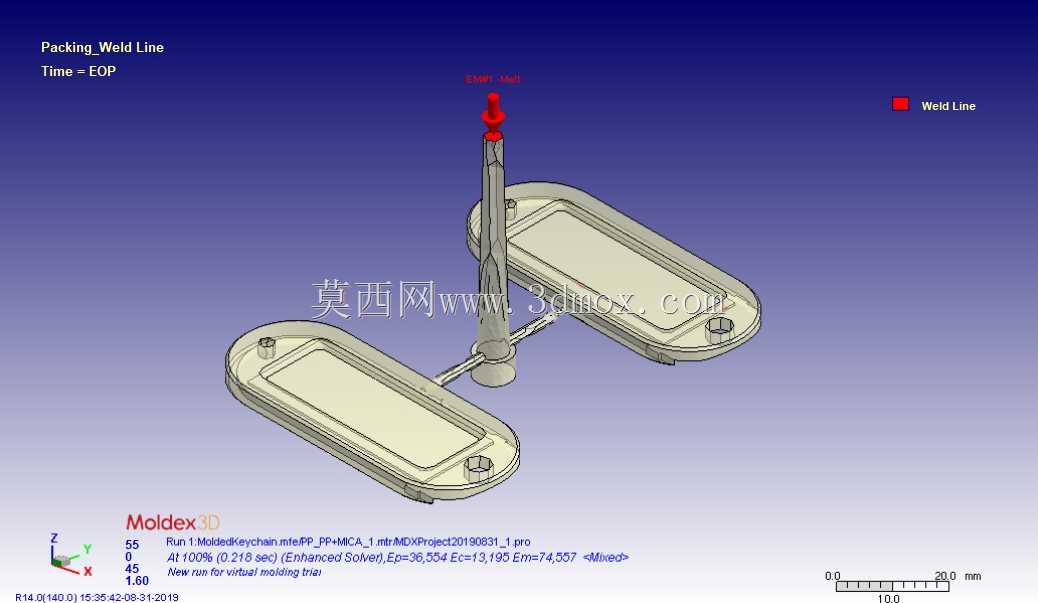

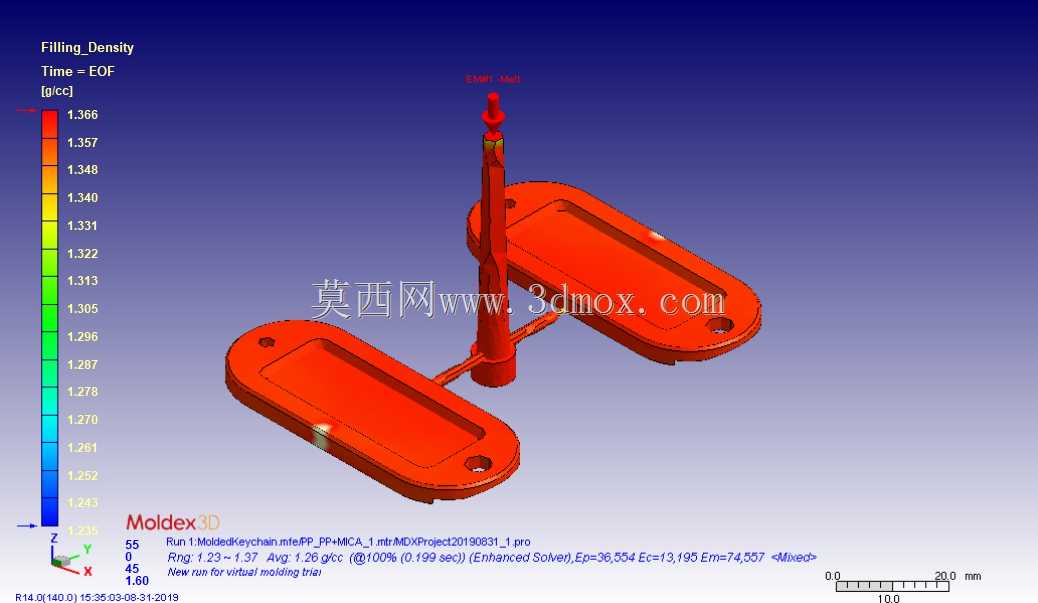

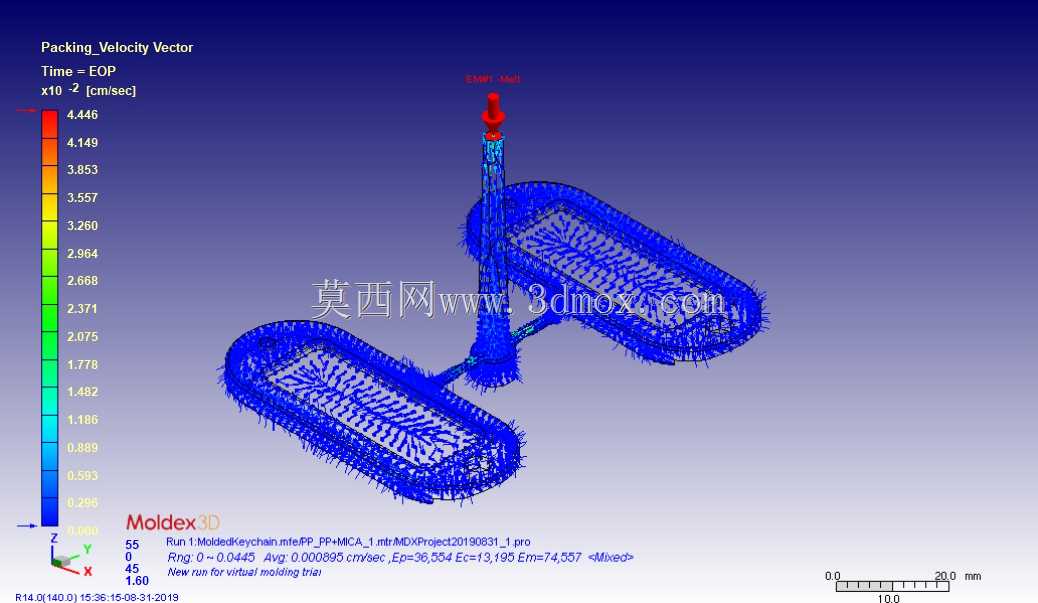

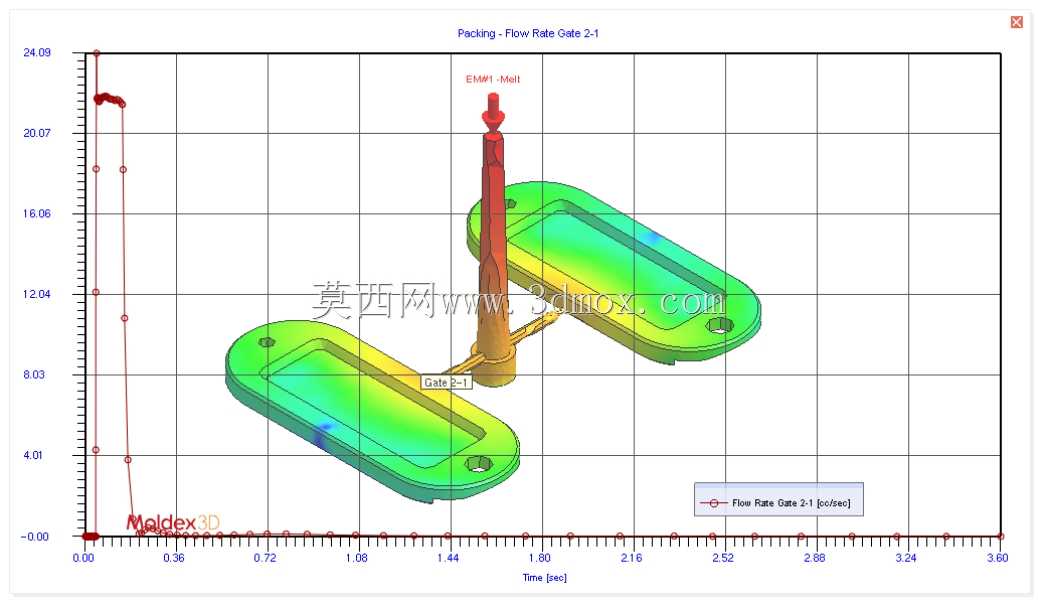

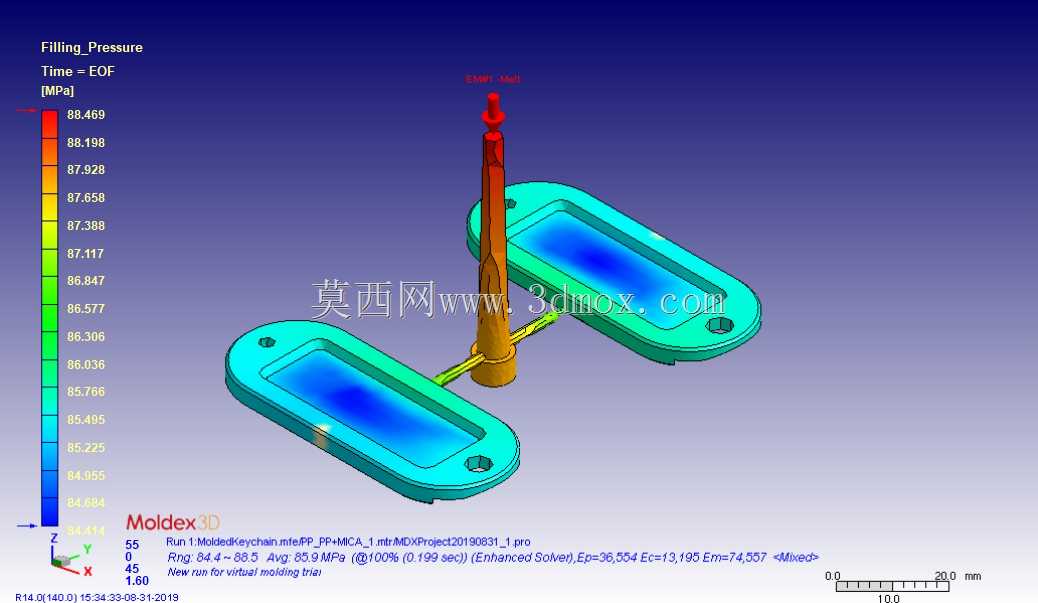

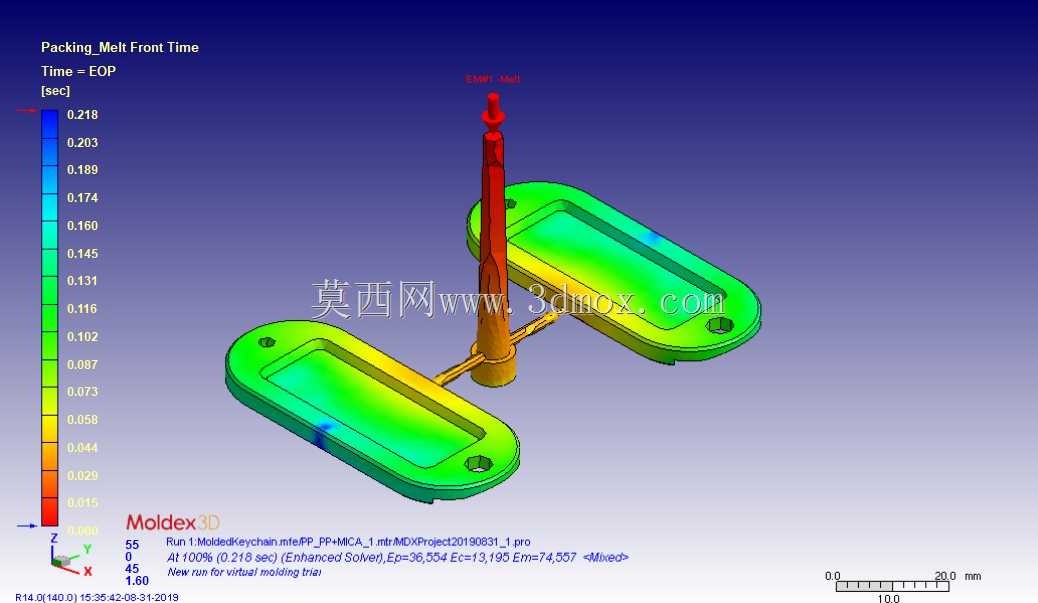

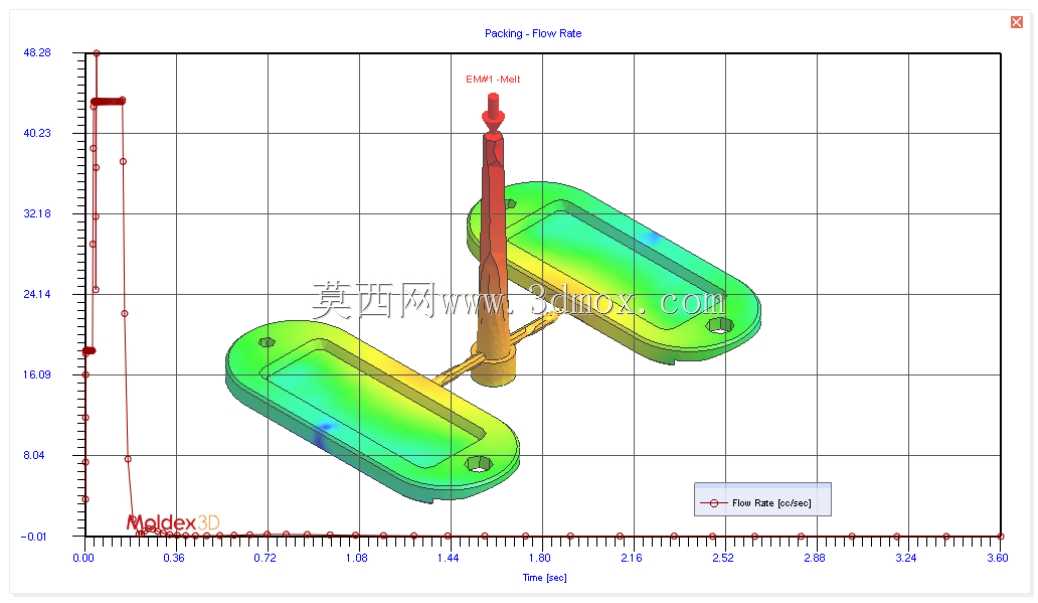

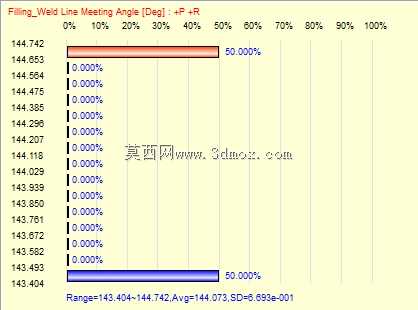

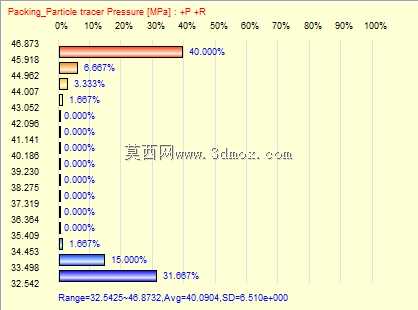

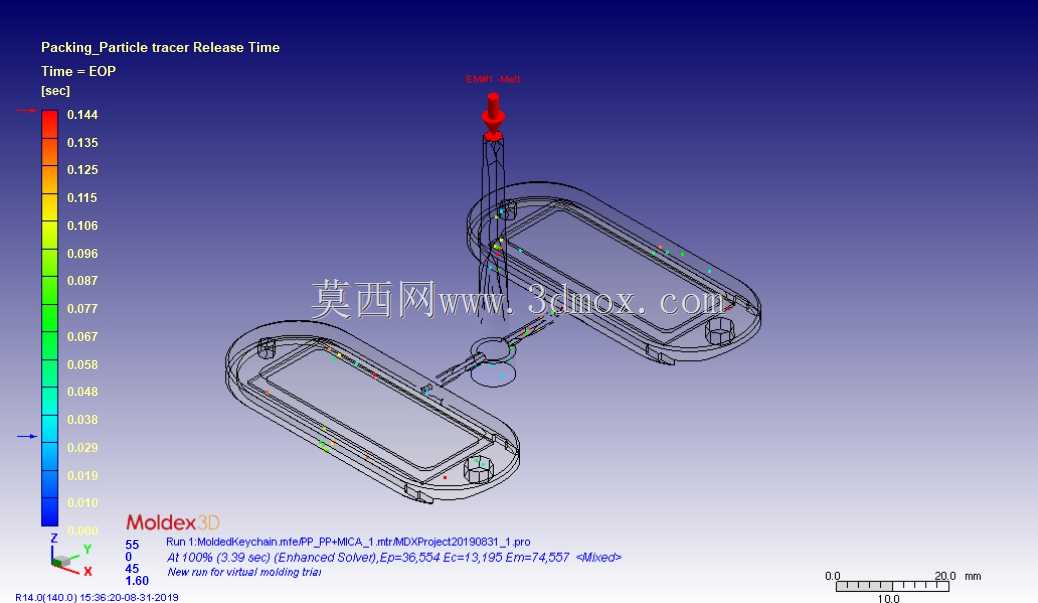

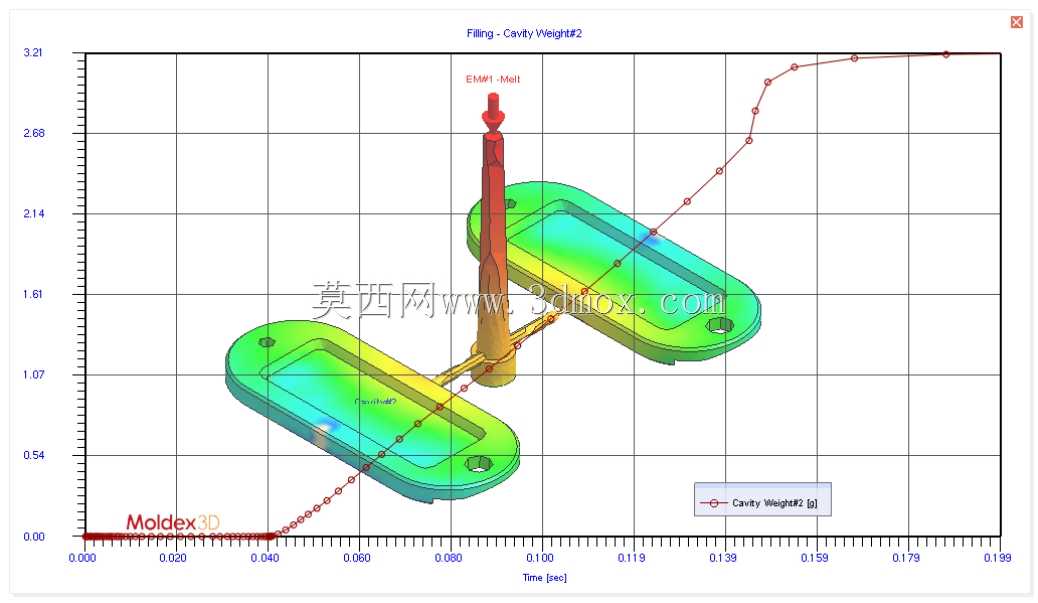

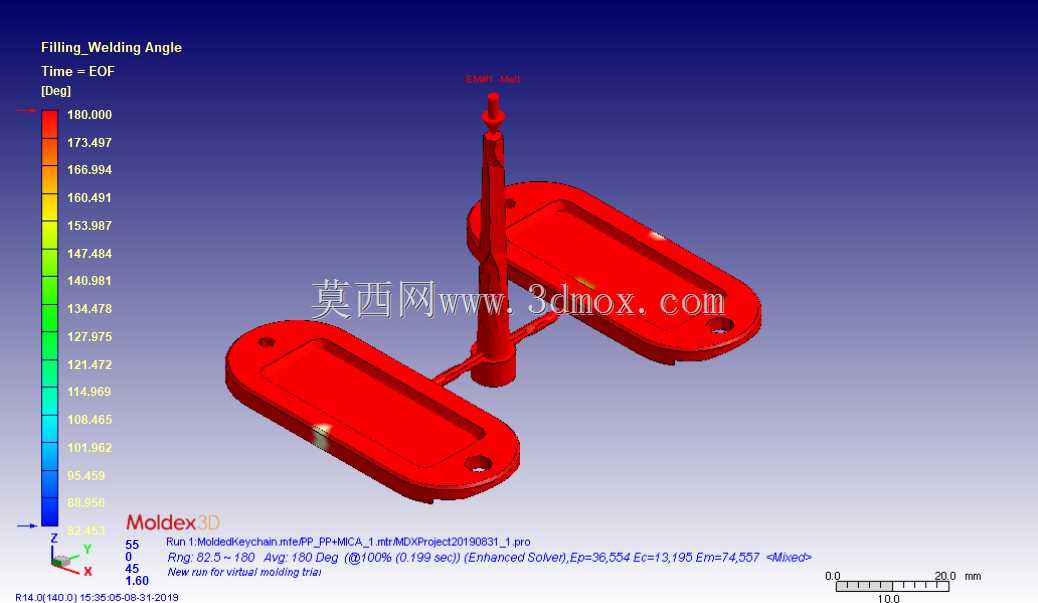

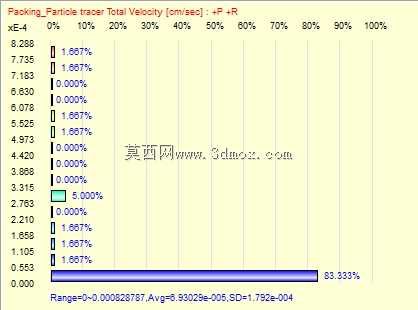

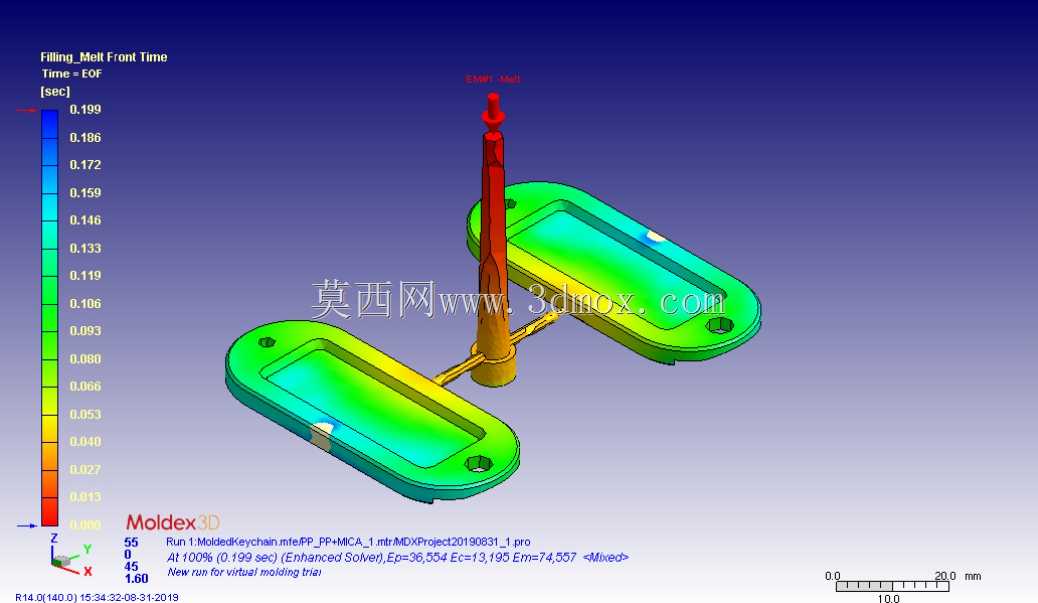

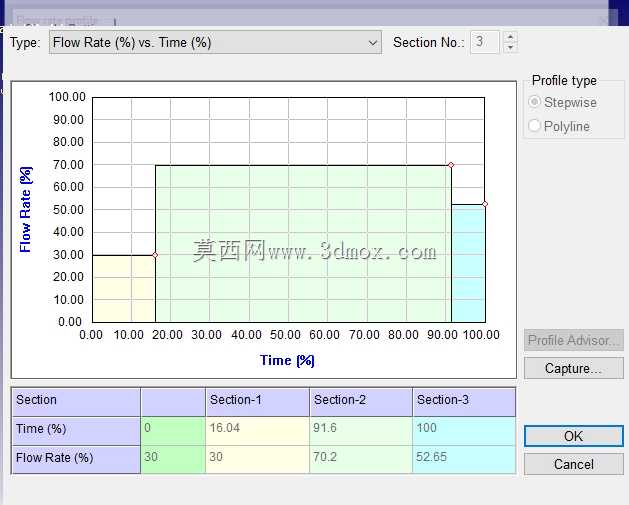

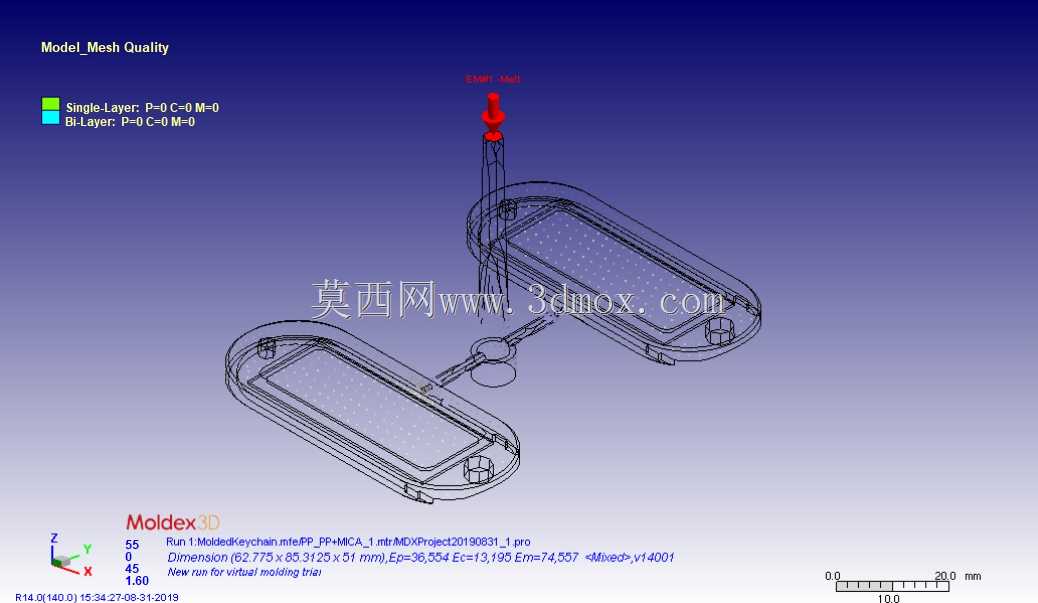

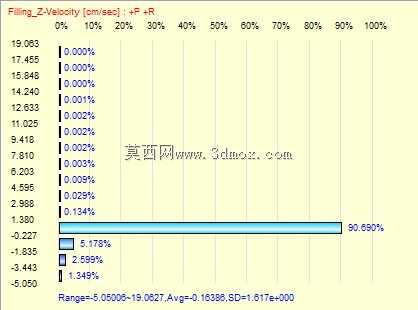

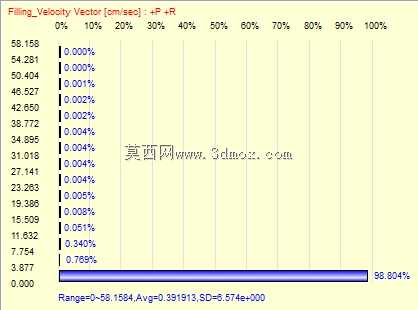

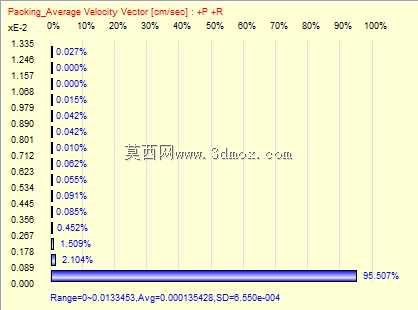

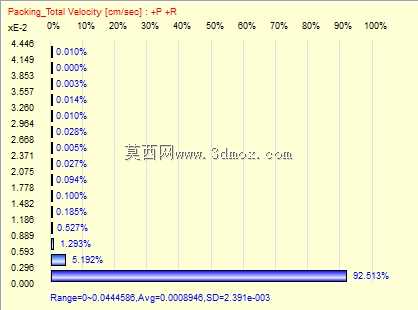

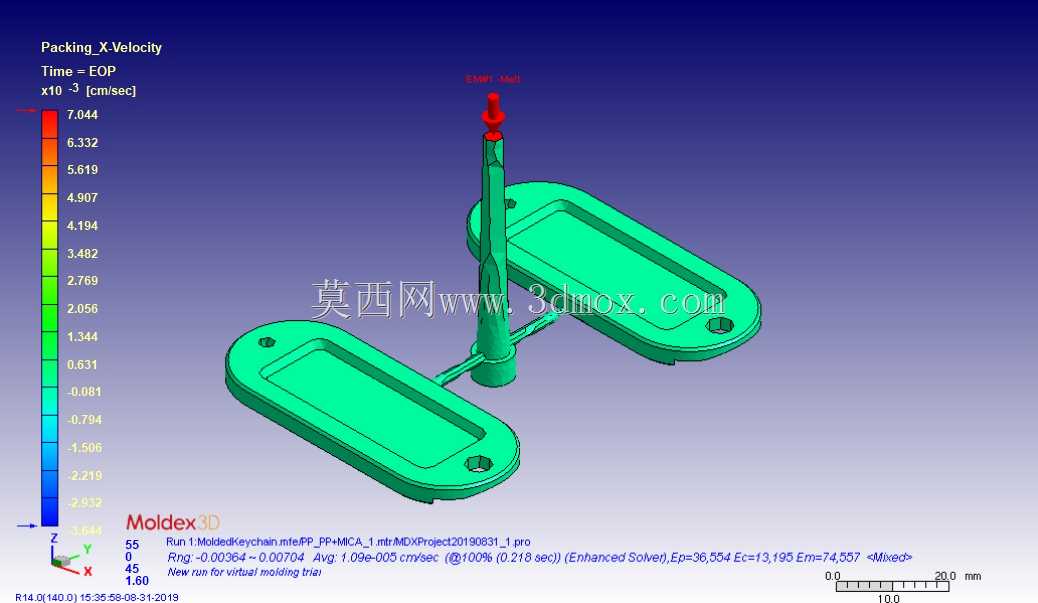

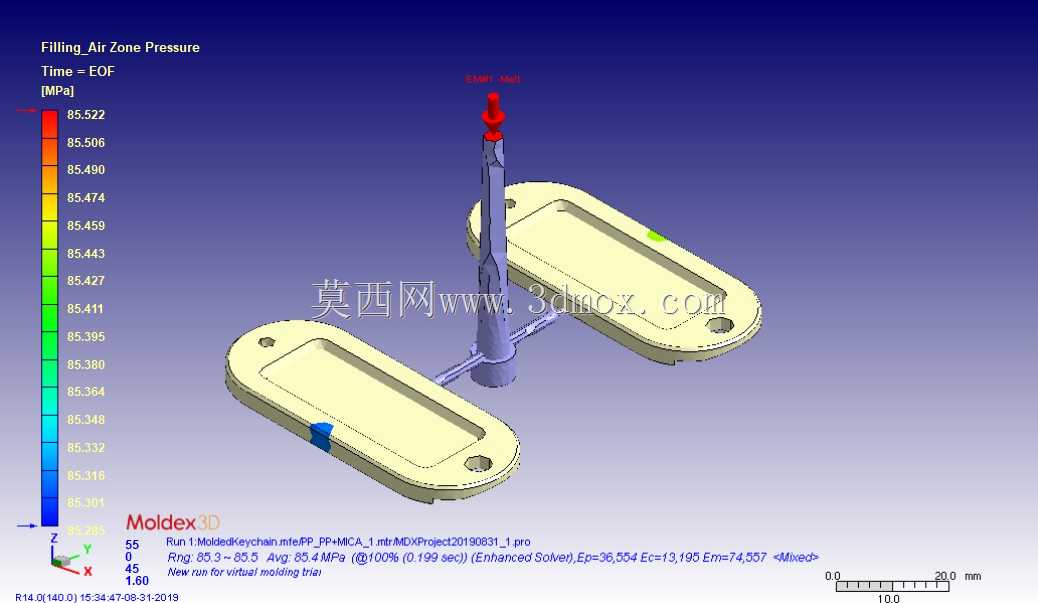

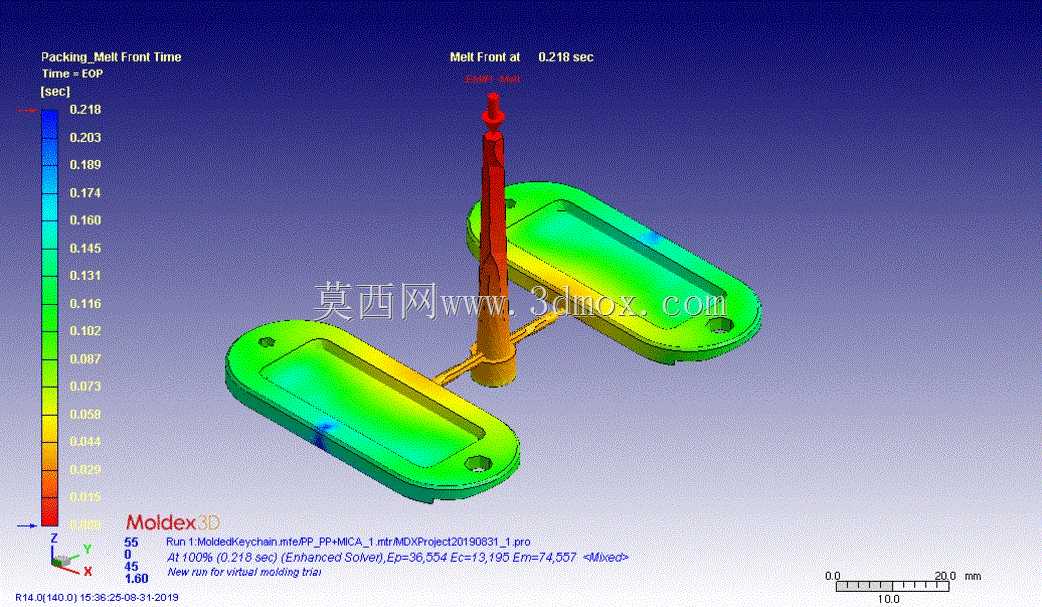

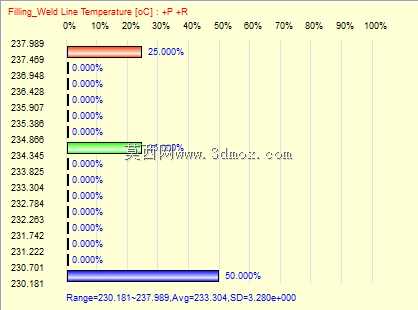

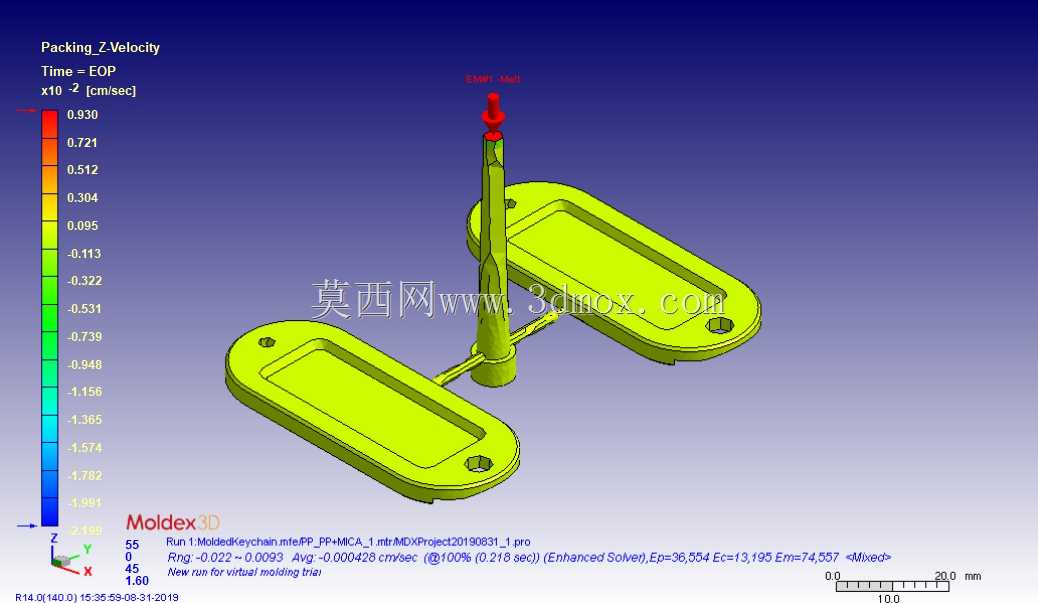

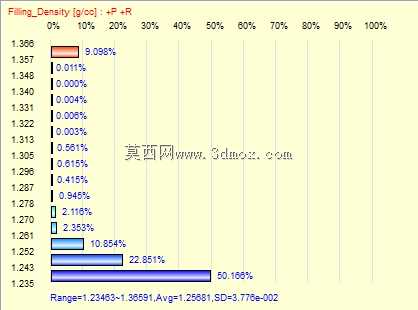

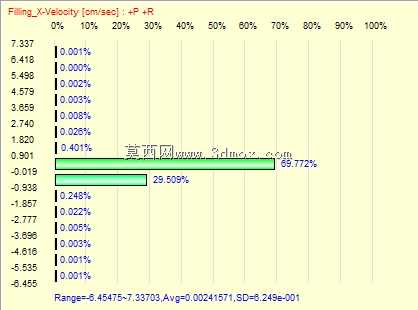

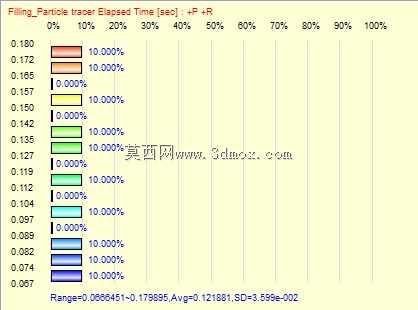

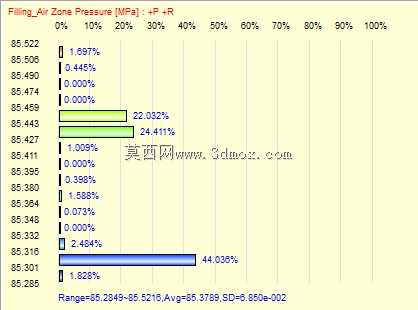

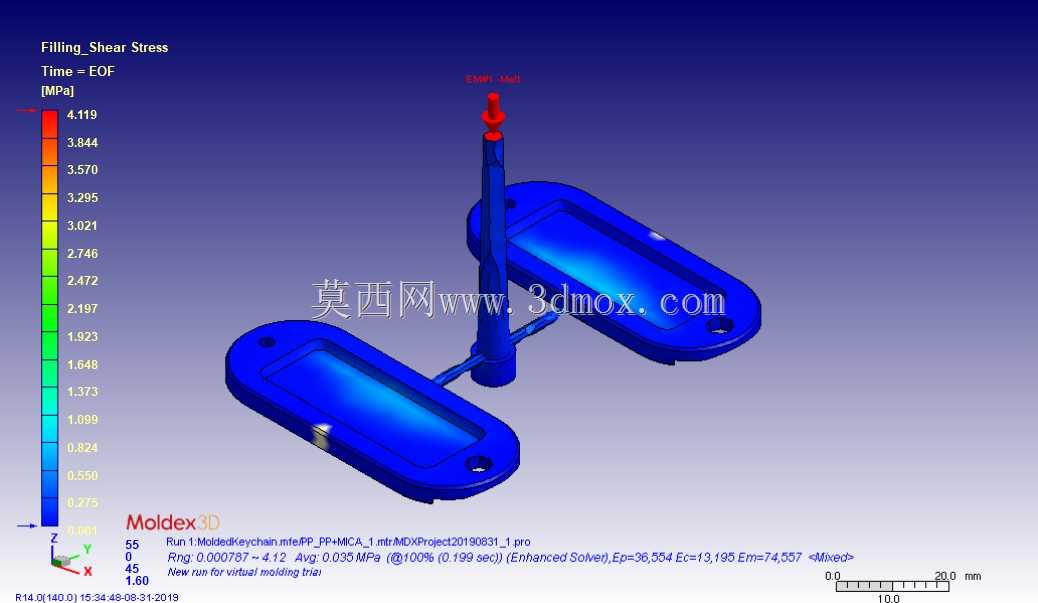

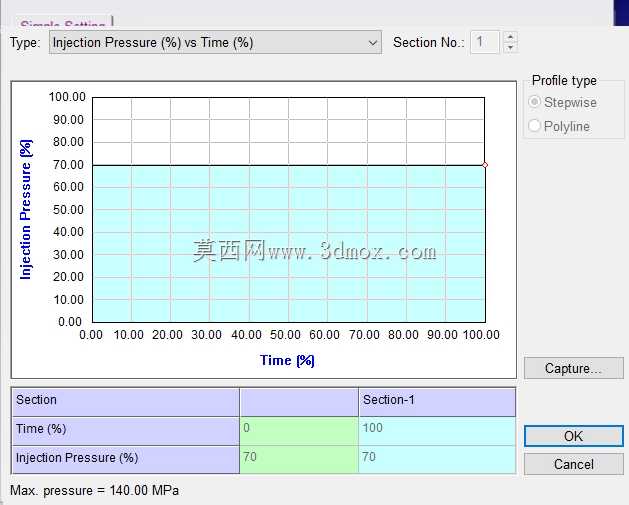

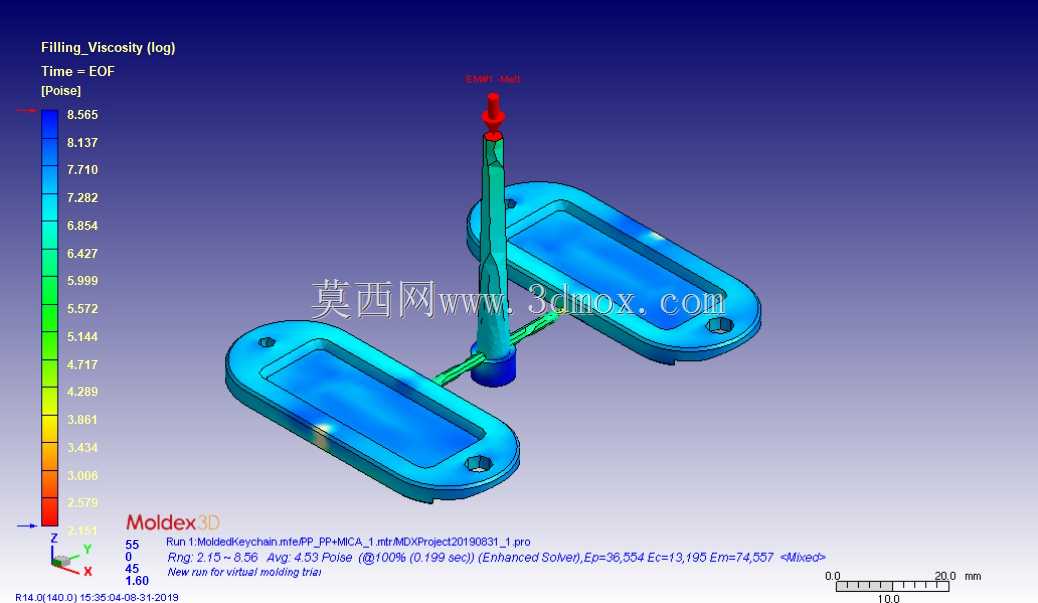

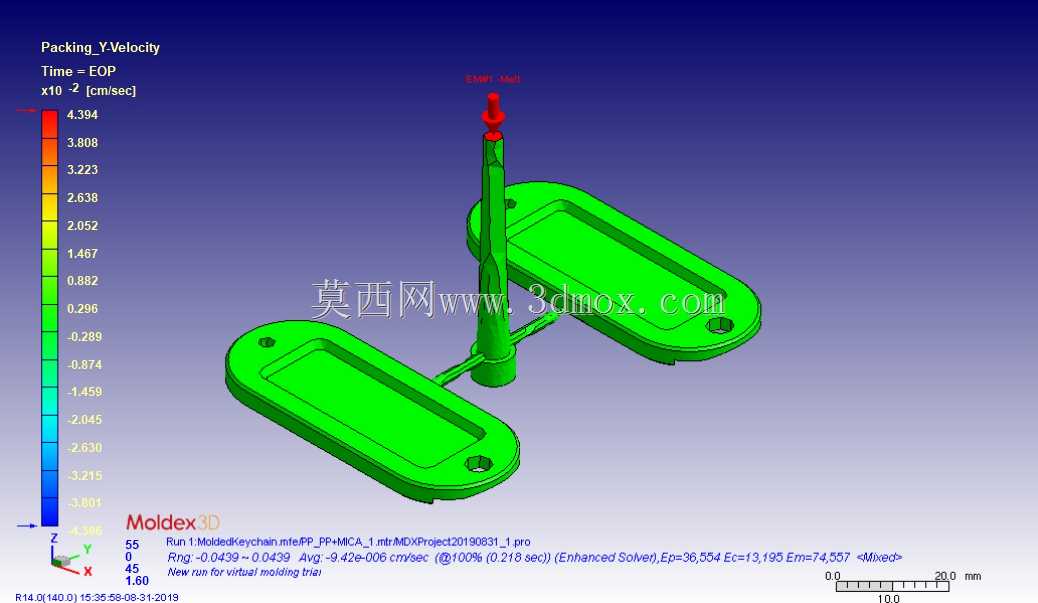

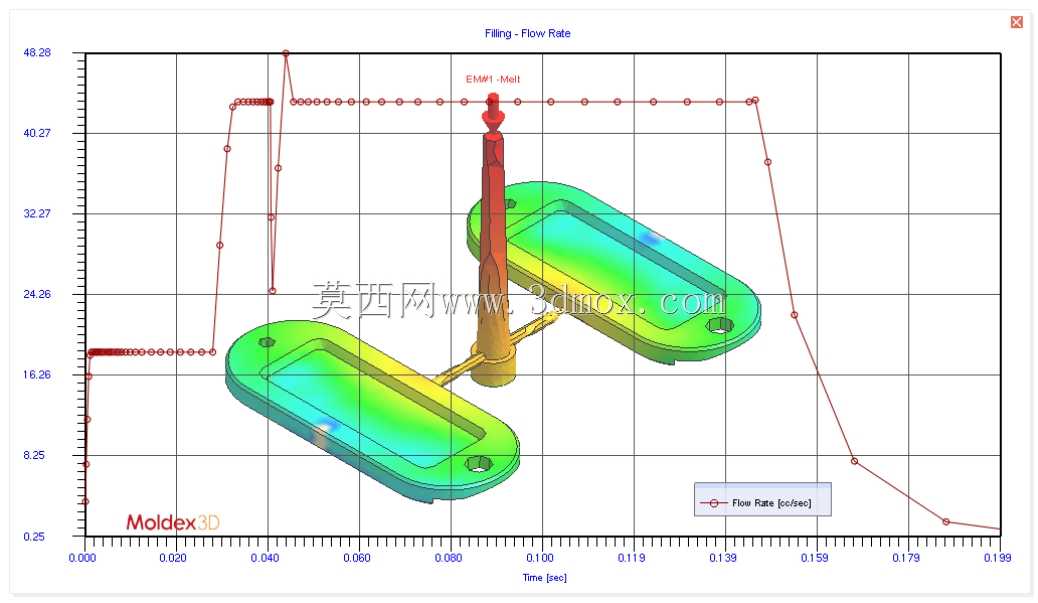

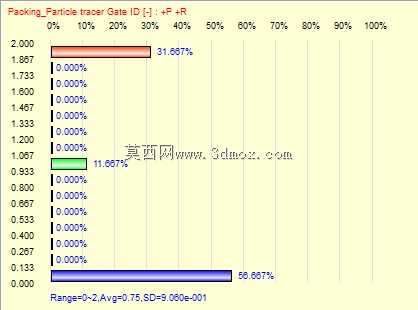

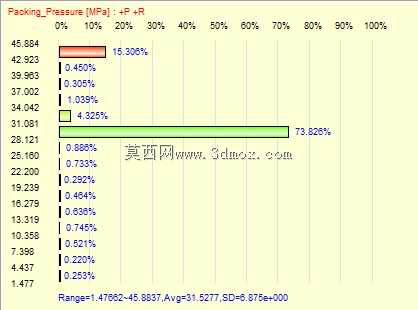

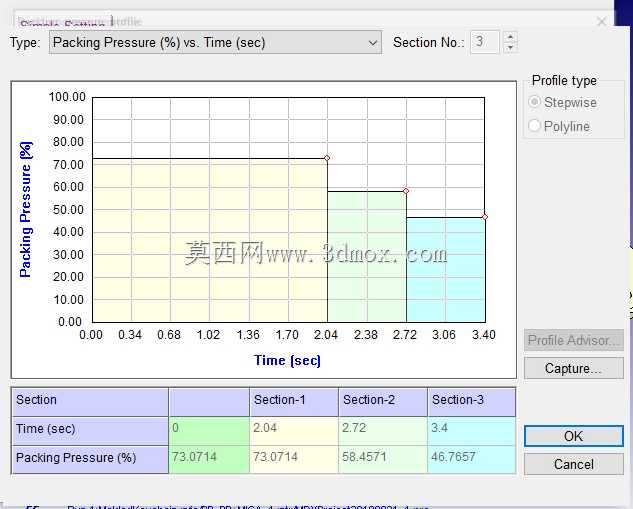

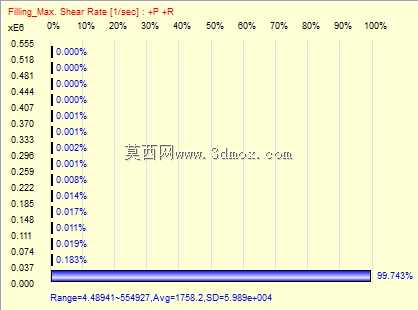

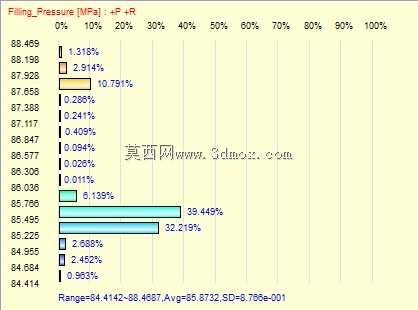

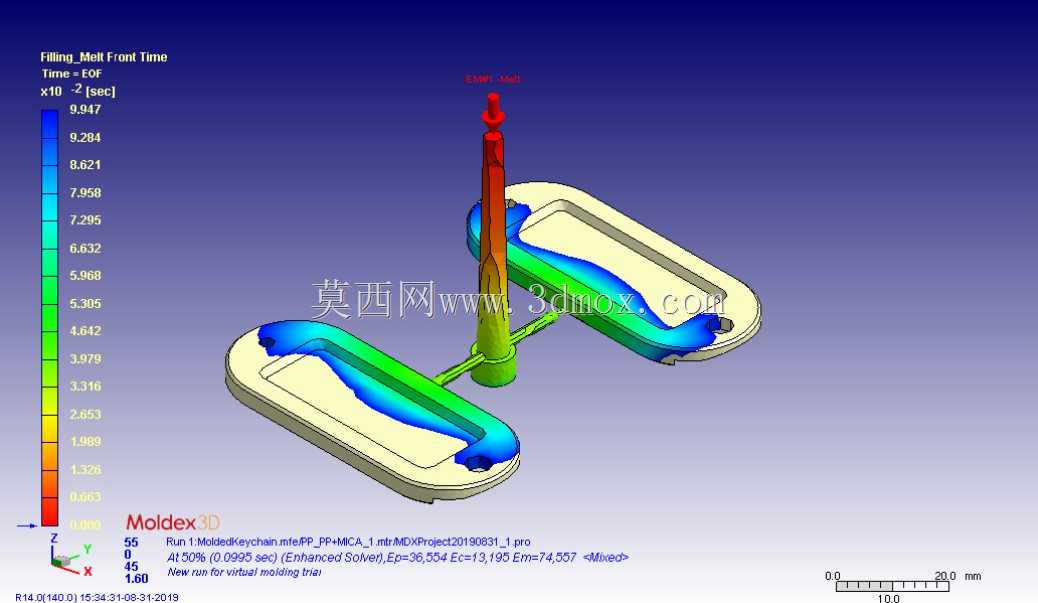

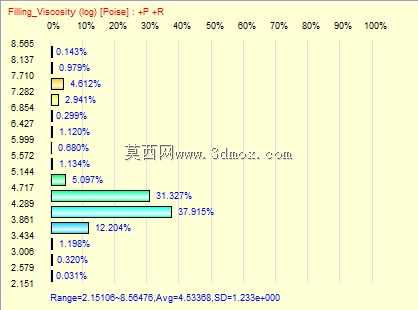

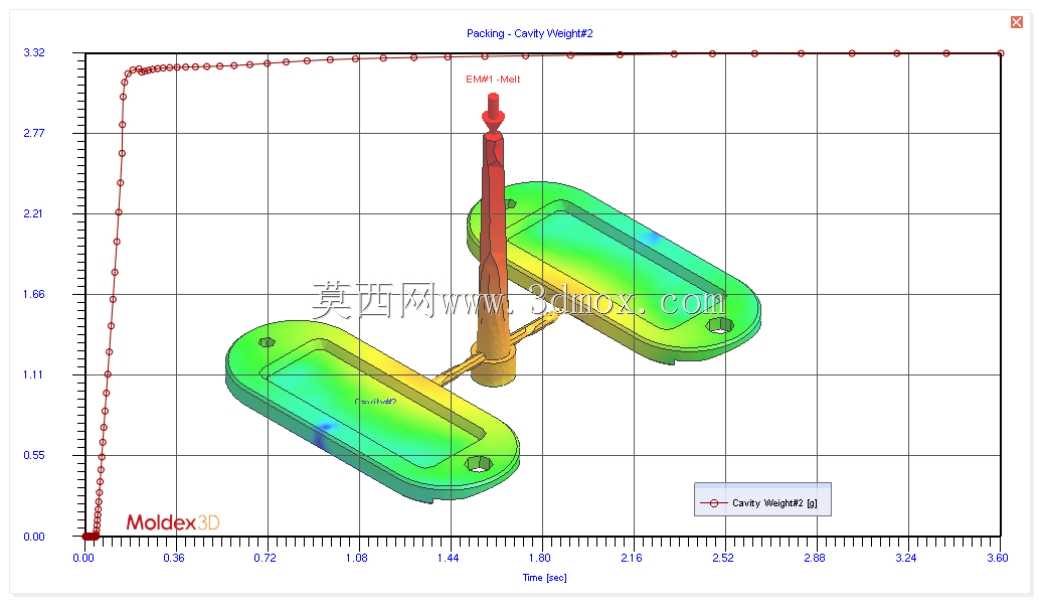

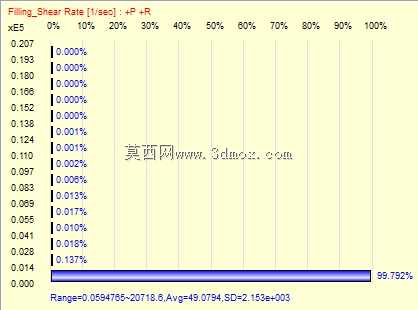

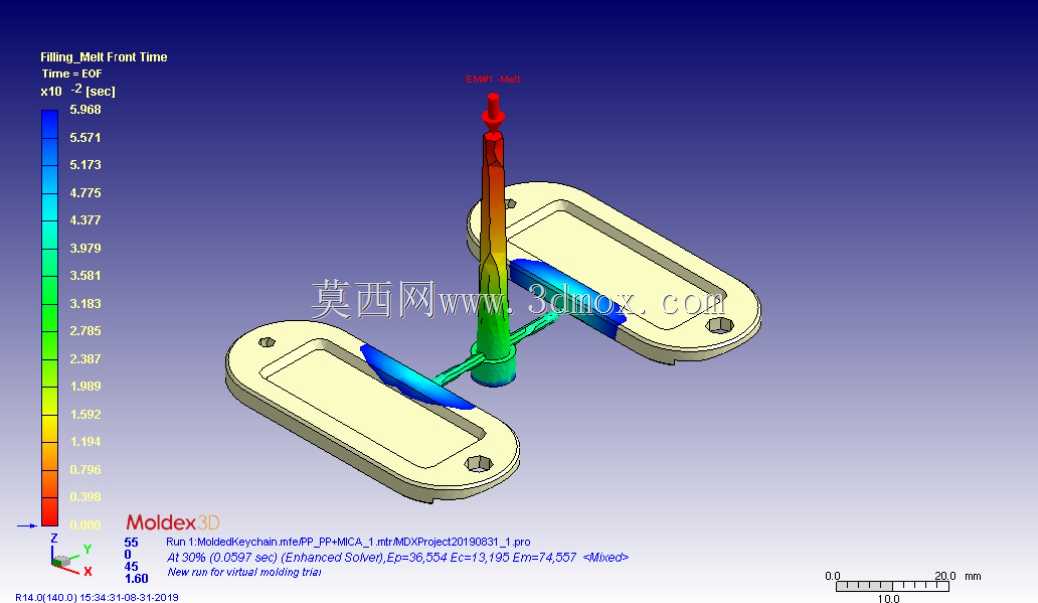

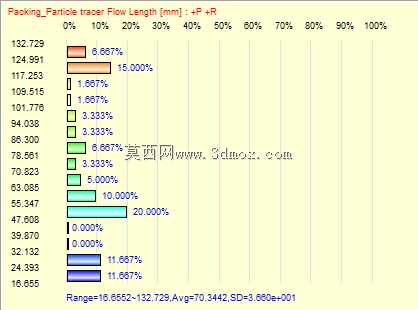

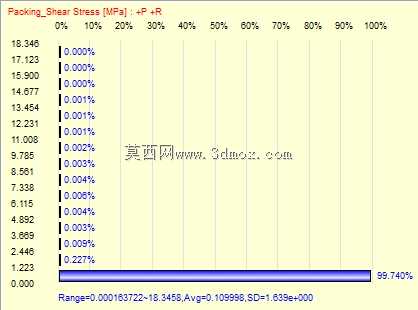

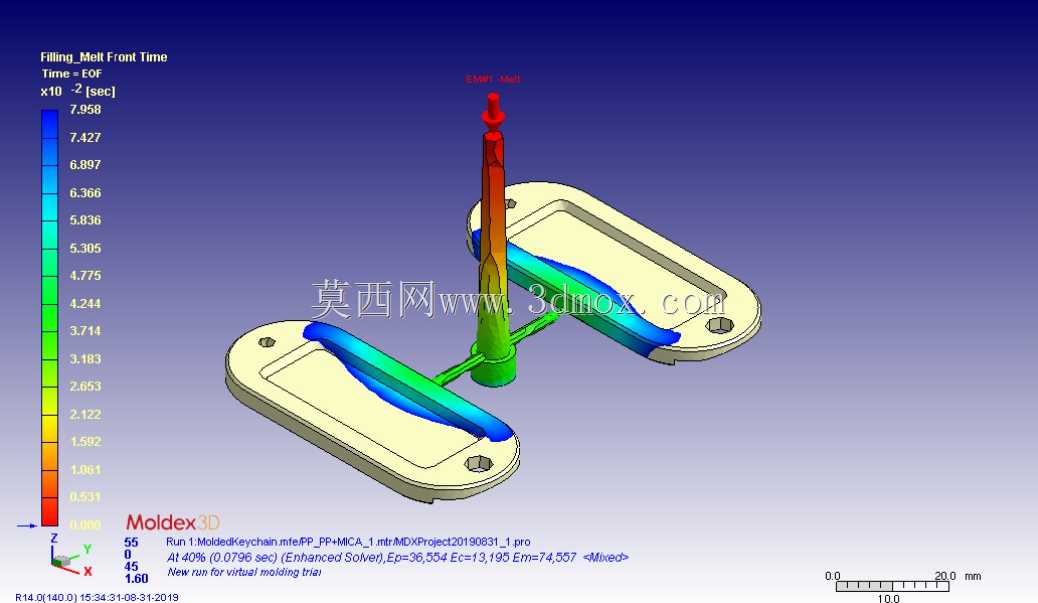

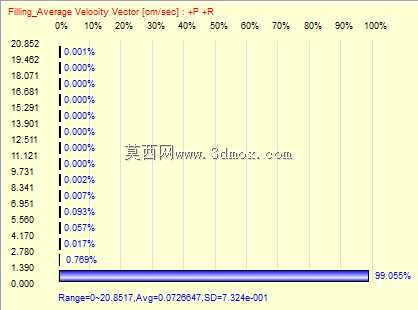

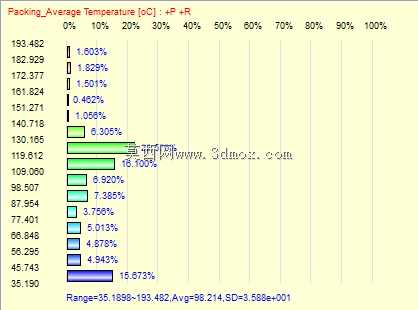

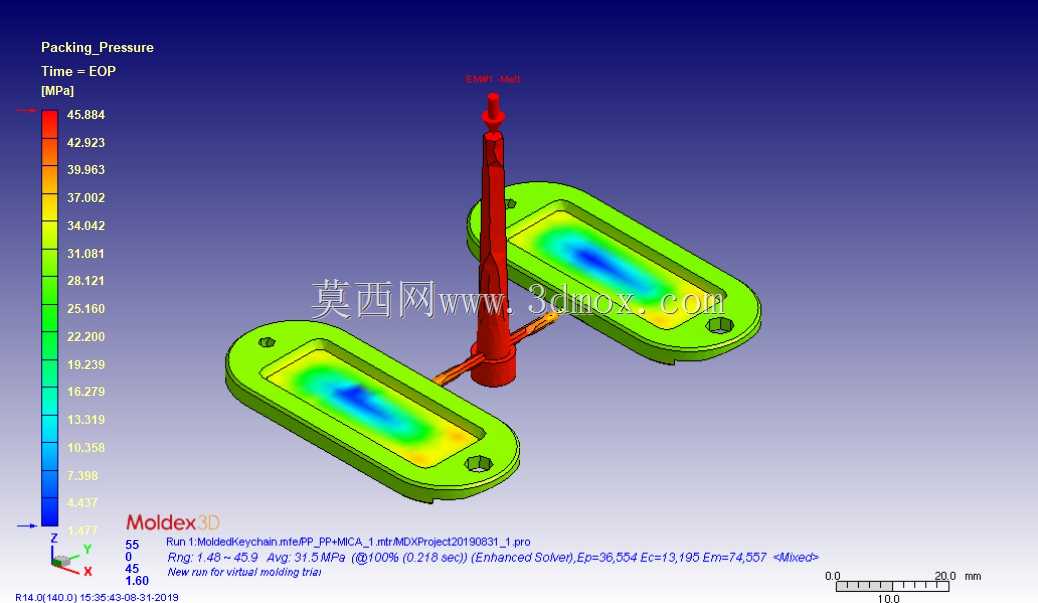

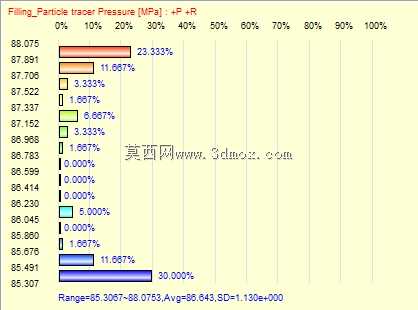

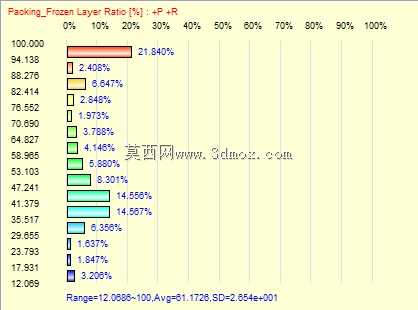

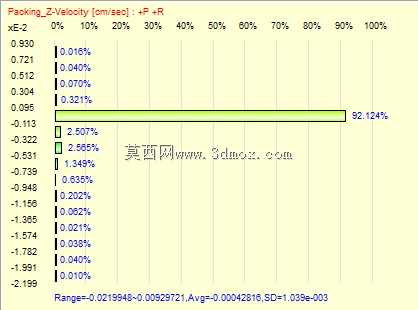

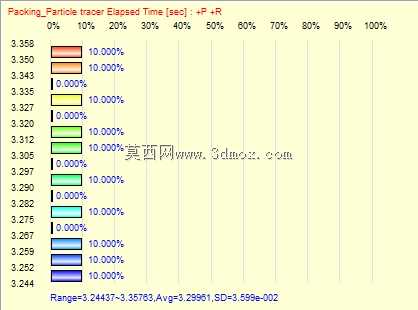

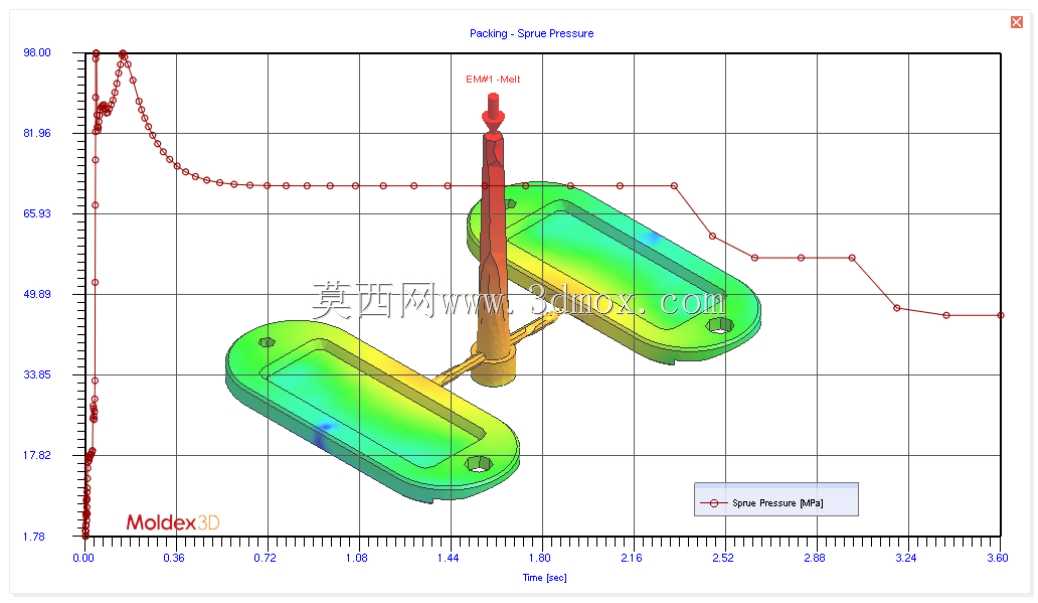

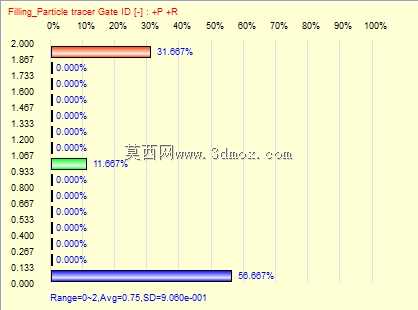

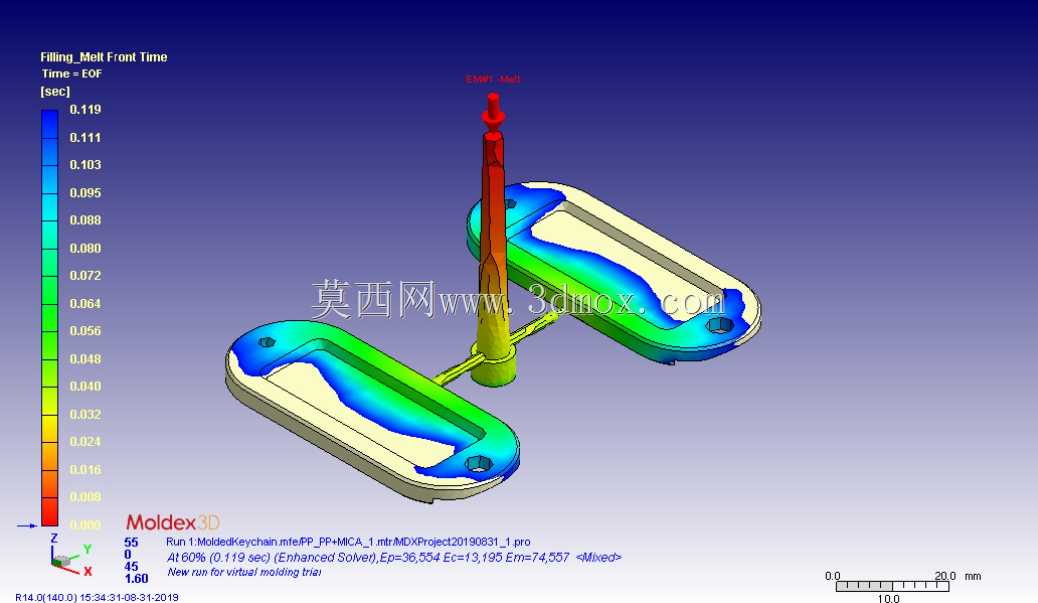

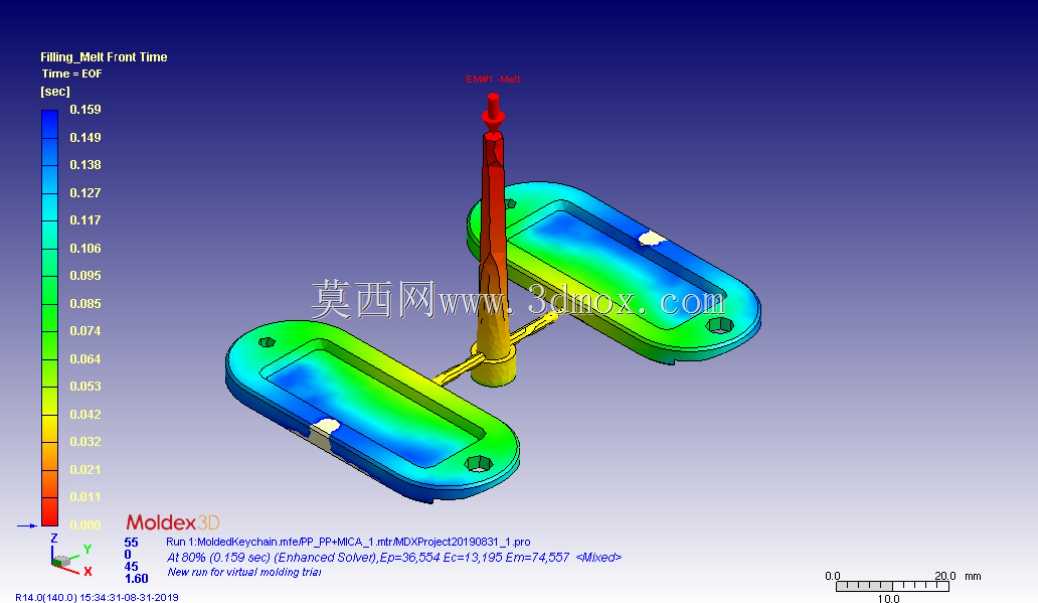

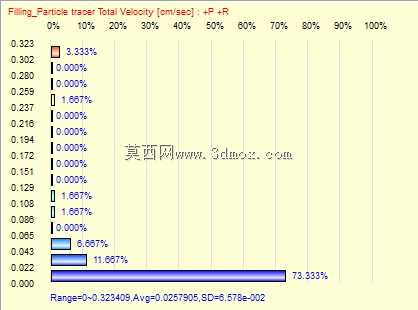

　　充分利用模架的安装平面空间，在保证流道长度均衡的前提下提升单次注塑的出件数量，流道采用冷流道结构，进胶点设置在零件非外观面的侧边，避免进胶痕迹残留在产品外露表面，省去后续二次修整进胶口的工序。模具的导向系统采用标准导柱导套配合结构，导柱分布在模架四角，合模时能够精准定位动定模的相对位置，避免长期生产过程中出现型腔错位导致的零件飞边问题。顶出系统采用顶针配合弹簧复位的结构，顶针排布在零件的加强筋和边缘位置，保证开模后顶出力均匀分布，不会让薄壁零件出现顶白、顶穿的缺陷。排气结构开设在型腔末端的分型面上，能够在充模过程中快速排出型腔内的空气，避免零件出现烧焦、缺胶的问题。从安装边界来看，模架整体尺寸适配常规100吨级注塑机的拉杆间距，

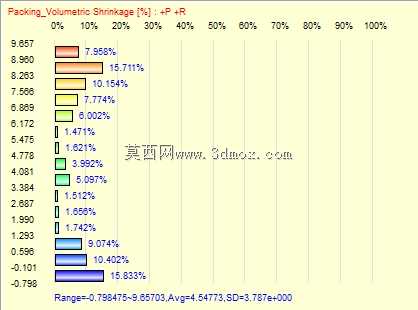

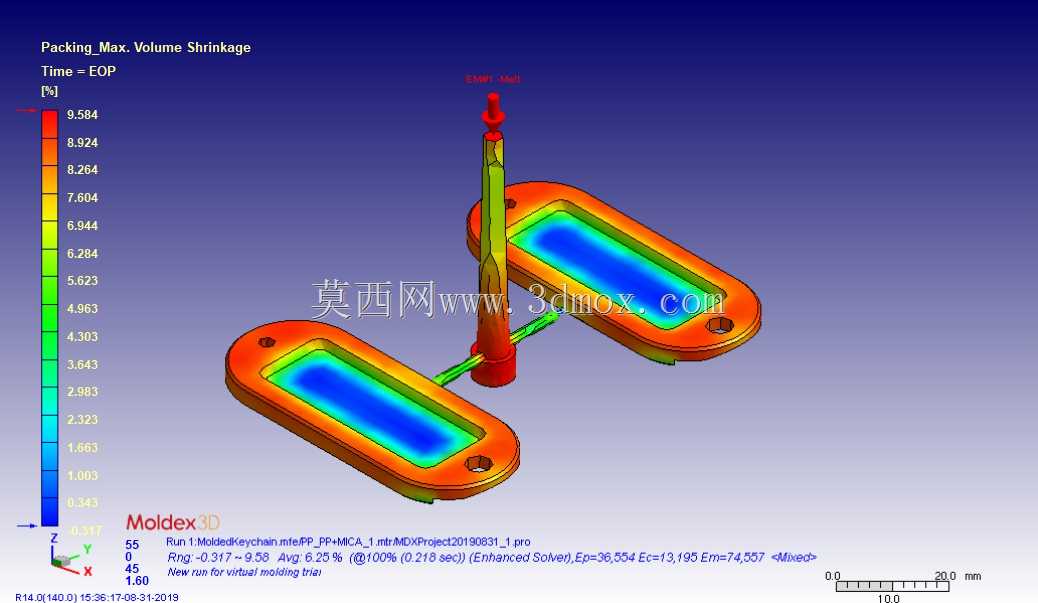

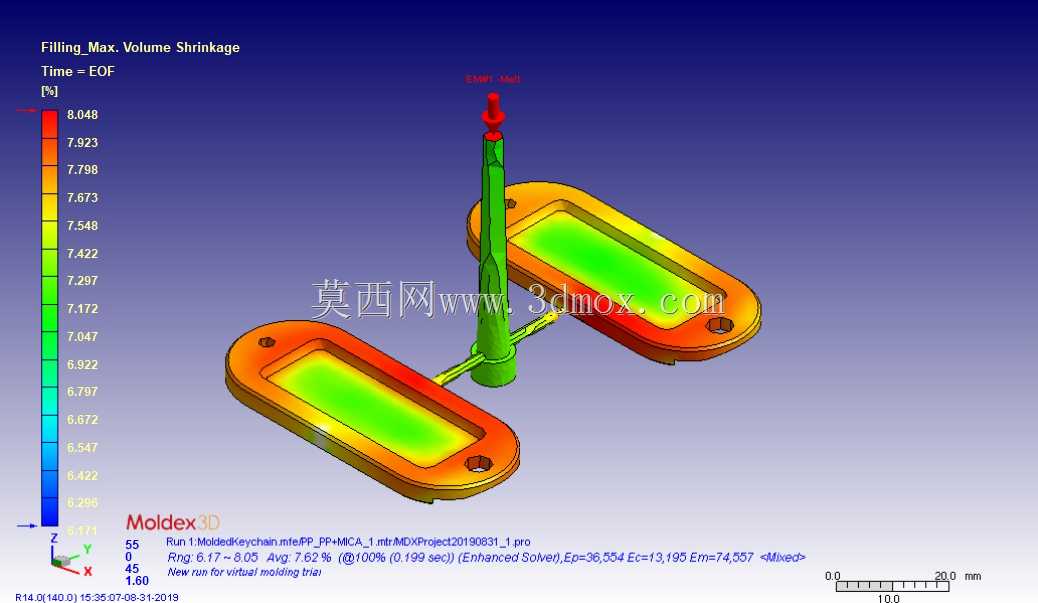

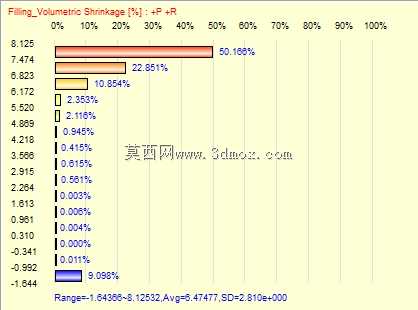

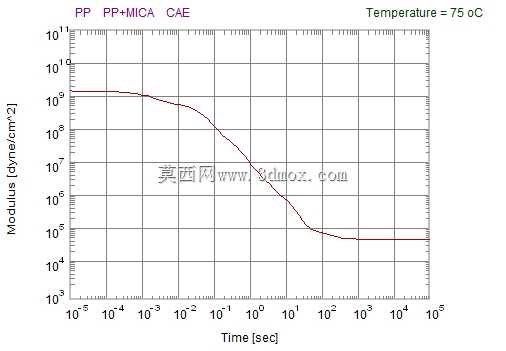

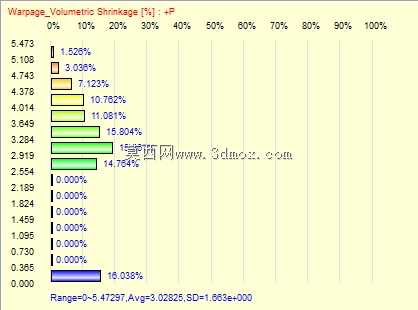

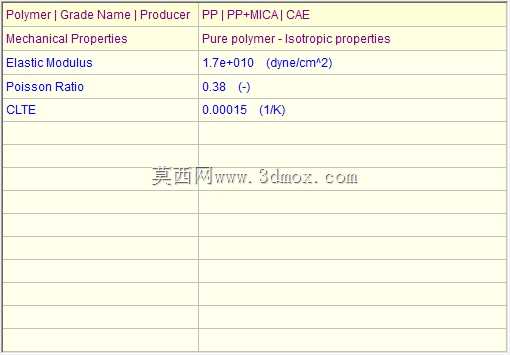

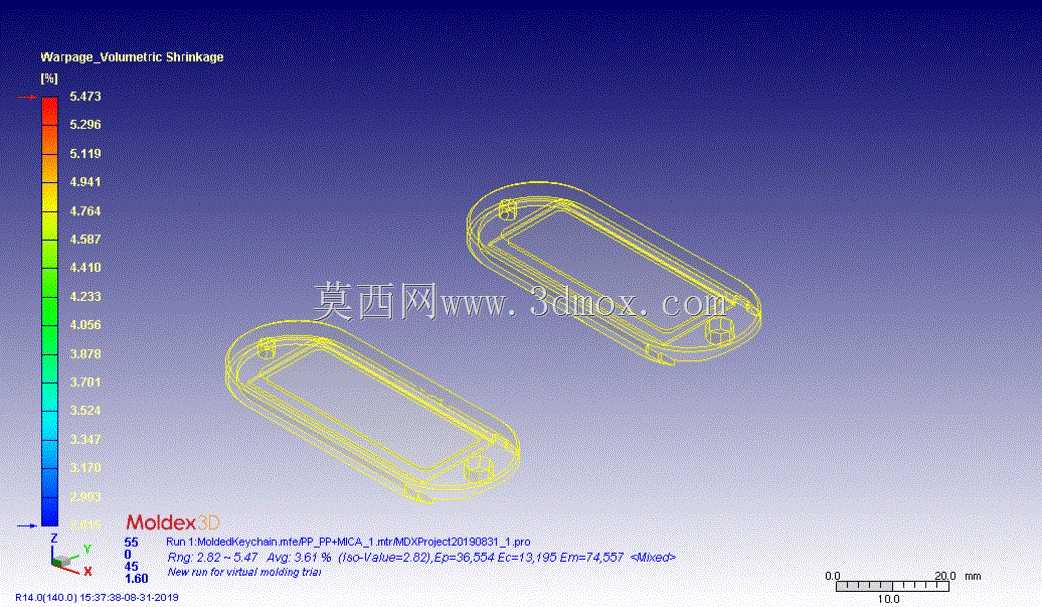

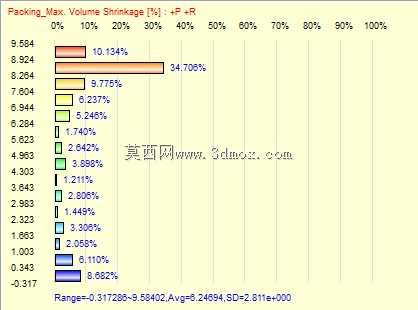

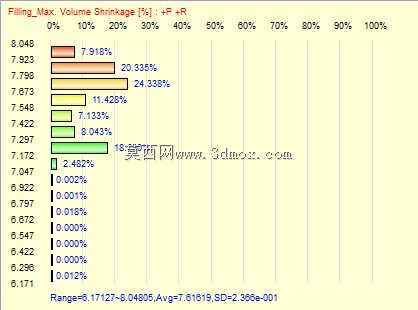

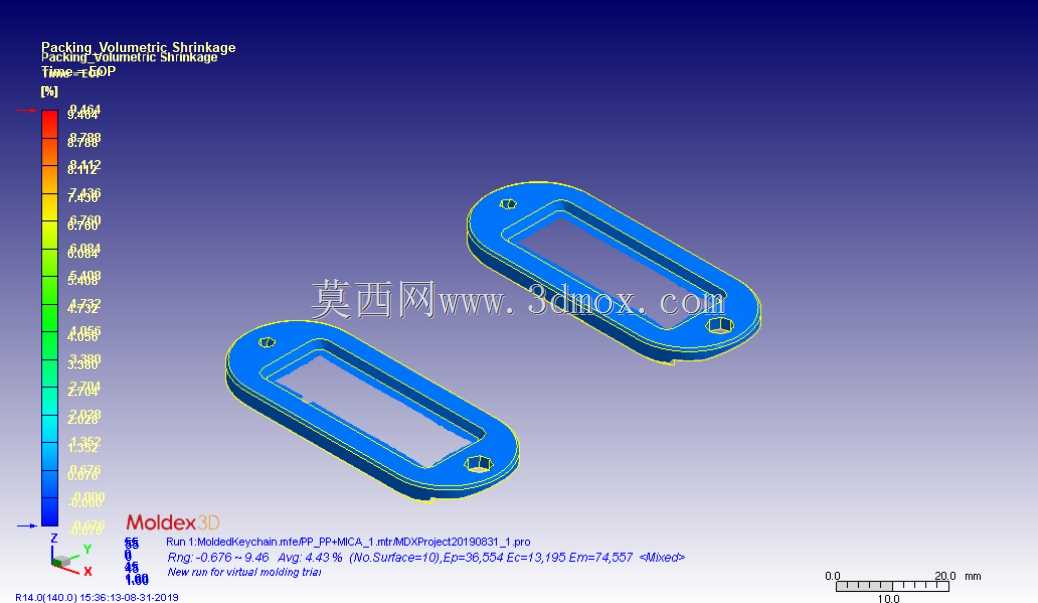

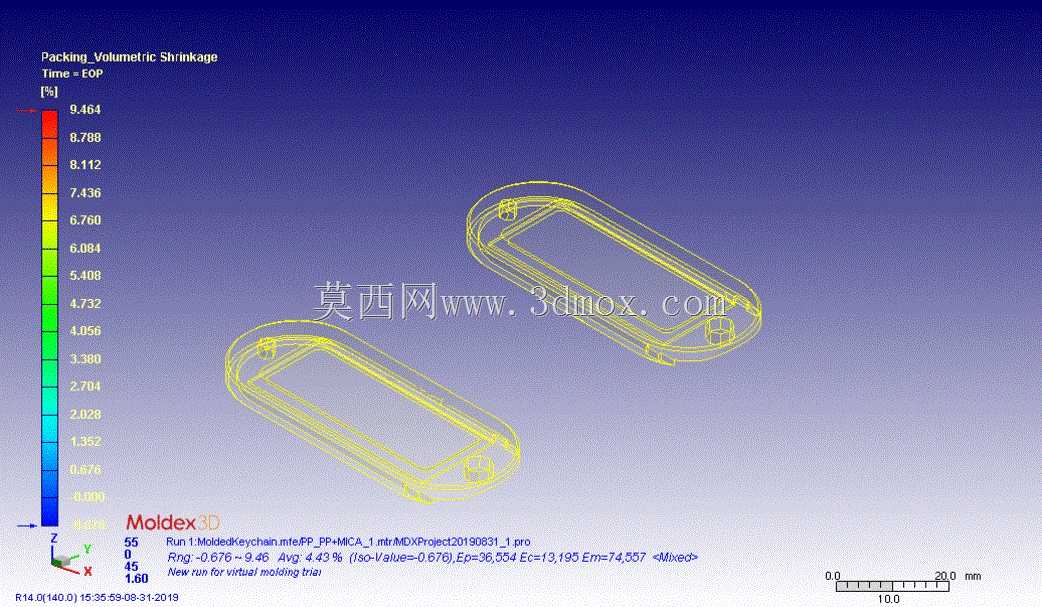

　　码模槽采用标准尺寸设计，车间上机时不需要额外加工适配块，冷却水路接口统一设置在模架侧面，方便车间快速接通水油管，减少换模的准备时间。整套结构没有采用复杂的抽芯、绞牙结构，后期维护成本较低，易损件都采用标准件，生产过程中出现零件磨损可以快速更换，不需要重新定制加工非标配件，对于小型塑胶挂饰类零件的量产来说，这类结构的稳定性和性价比都比较突出，设计过程中也充分考虑了成型过程中材料的收缩率补偿，型腔尺寸按照选定材料的成型收缩率做了预留，能够保证量产零件的尺寸落在公差带范围内，满足后续装配挂扣结构的配合要求。
