油墨槽成型型芯型腔结构设计

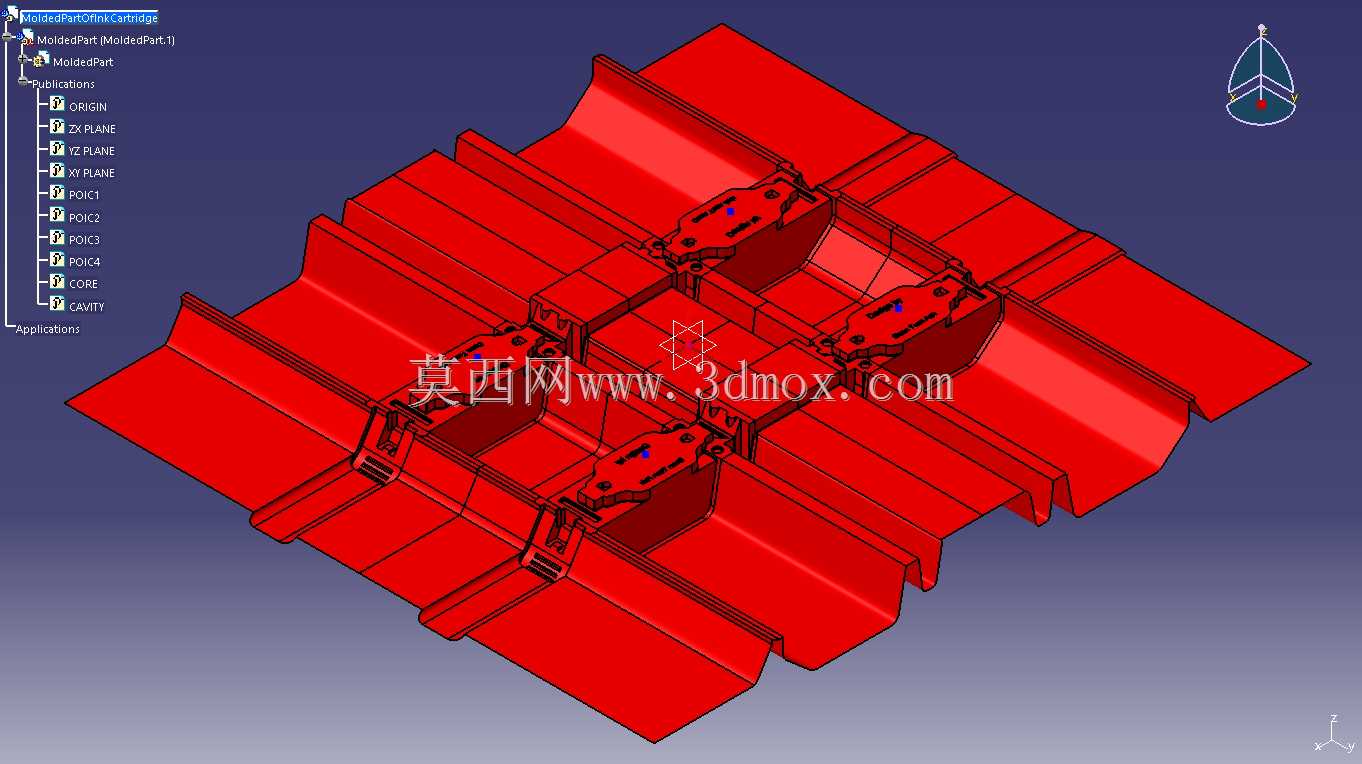

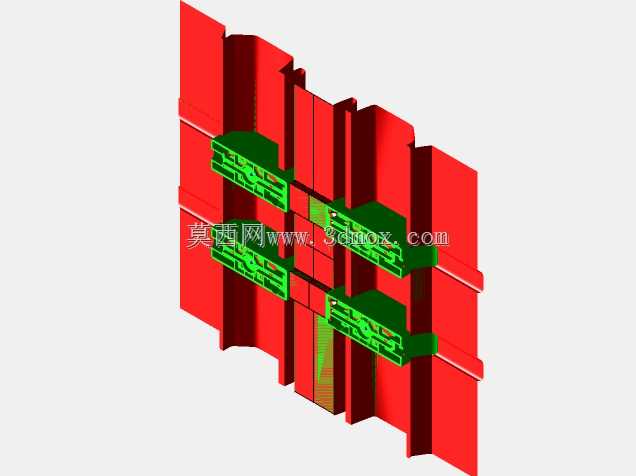

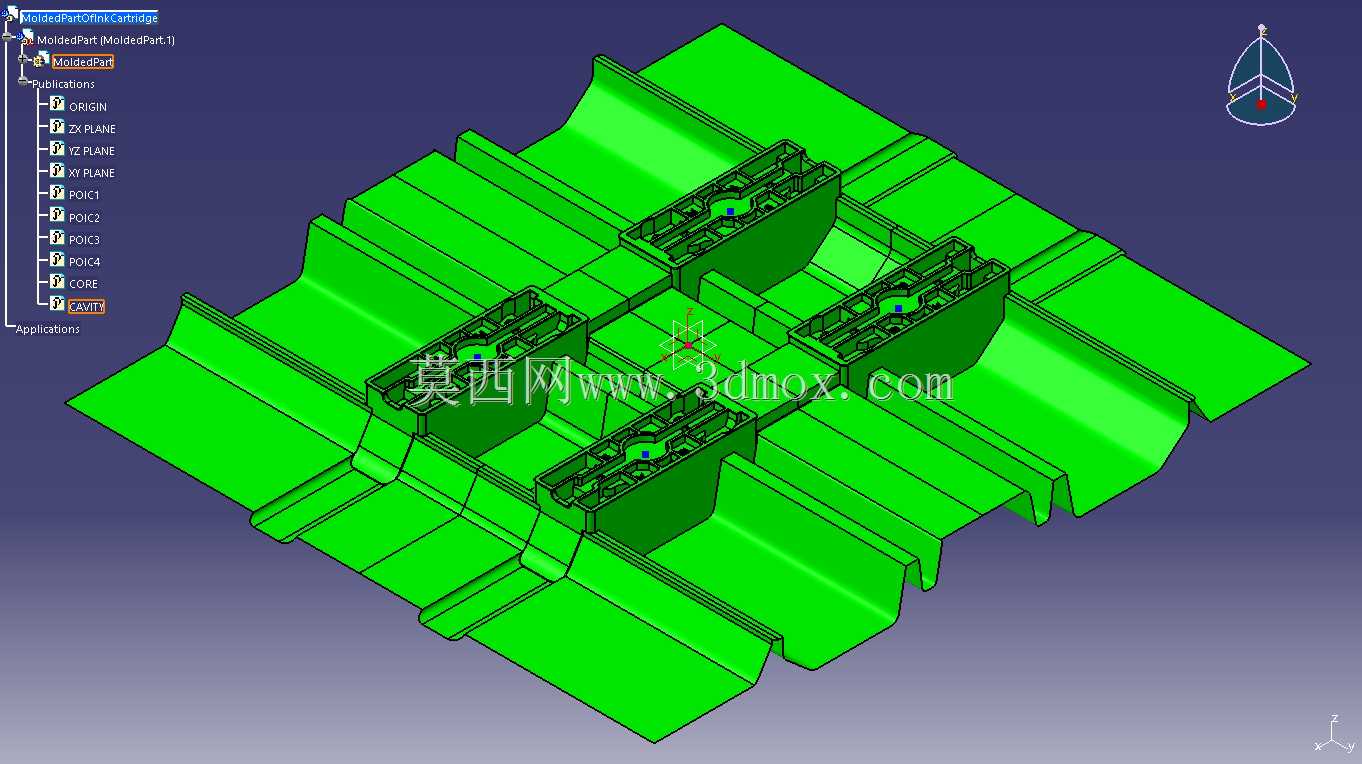

　　这套结构针对通讯类产品配件表面的油墨槽特征做成型设计，核心解决的是小尺寸窄槽特征在注塑生产中容易出现的填充不足、飞边、脱模拉伤等常见问题，在实际量产场景中，这类带精细油墨槽的通讯塑胶件多用于标识印刷、导电油墨布设等工序，槽体的尺寸精度直接影响后续油墨附着的均匀性，以及印刷标识的清晰度，一旦槽位轮廓偏差超差，会出现油墨溢边、导电线路断路等不良，直接造成成品报废。从结构布局来看，采用了一模四腔的排布方式，四个成型工位沿模仁中心对称分布，流道布局平衡，能够保证注塑过程中各型腔的熔料填充压力、填充速度保持一致，避免不同工位的成型件出现尺寸差异。成型部分的型芯与型腔贴合面做了精准的分型配合，针对油墨槽的窄边特征，

　　在成型棱边位置做了微小的圆角过渡处理，既不会影响槽体的实际使用尺寸，又能减少注塑过程中熔料对棱边的冲击，降低模仁棱边崩损的概率，延长模具的维护周期。在安装边界上，模仁整体采用标准模架适配的长宽尺寸，四周预留了足够的锁模螺丝孔位、撬模槽以及精定位孔位，能够直接适配标准龙记模架的安装要求，不需要额外做二次加工适配。设计过程中针对油墨槽的深度做了拔模角度的优化，槽体侧壁采用了渐变拔模，靠近分型面的位置拔模角度稍大，靠近槽底的位置在保证脱模顺畅的前提下尽量减小拔模角度，避免槽体上口宽度过大影响后续油墨填充的容量。同时在每个成型型腔的末端都设置了小型的冷料井，能够捕集注塑前端的冷料，避免冷料进入型腔造成槽位表面出现冷料斑、缺胶等缺陷。

　　在排气设计上，针对油墨槽的末端位置预留了微米级的排气间隙，能够在熔料填充过程中快速排出型腔内的空气，避免槽位末端出现烧焦、填充不满的问题，这一点对于深度较大、宽度较窄的槽类特征尤为关键，很多同类结构出现量产不良都是因为排气位置设计不合理，空气被压缩在槽体末端造成局部高温烧胶。整套结构的顶出位置都避开了油墨槽的成型区域，顶杆布置在成型件的非外观、非功能平面上，避免顶出痕迹影响槽体周边的平面度，保证后续印刷工序中工件能够平稳贴合印刷治具。
