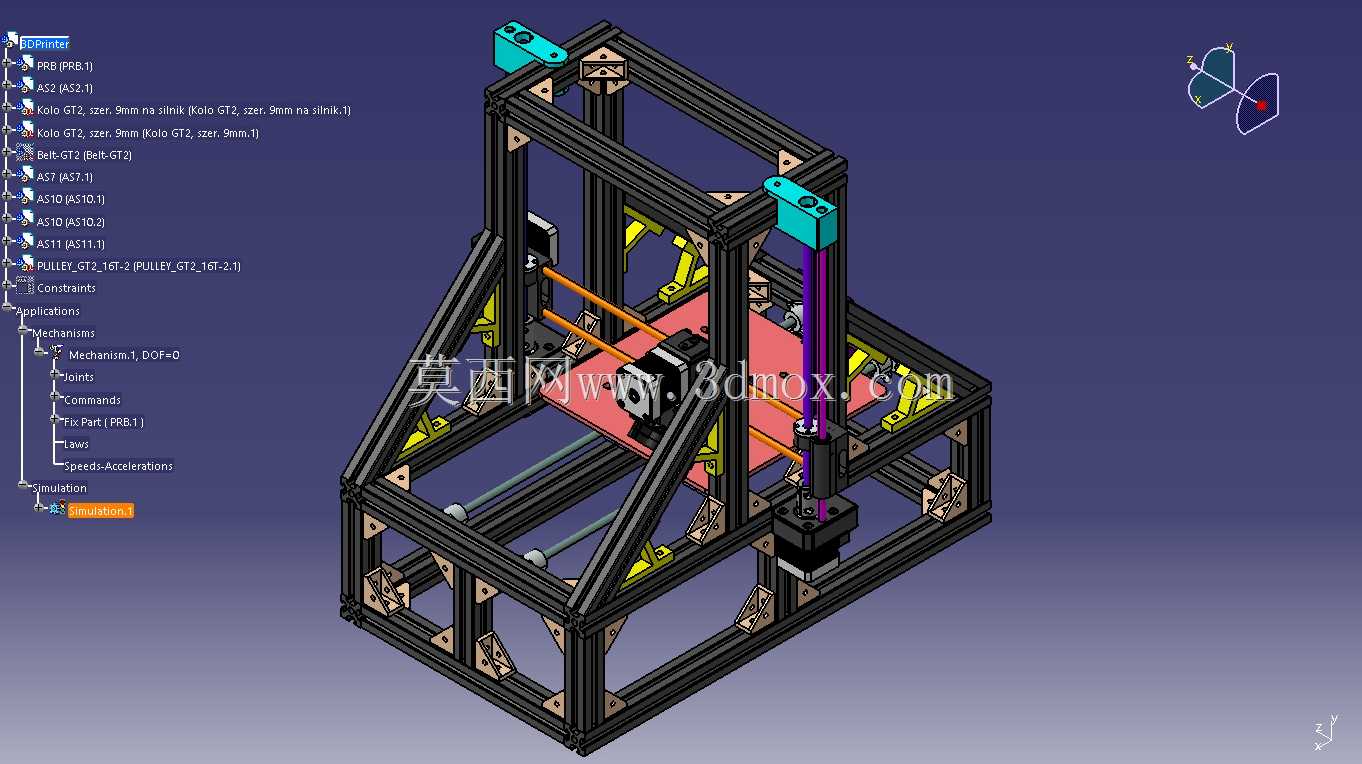

铝型材框架结构桌面级FDM3D打印设备

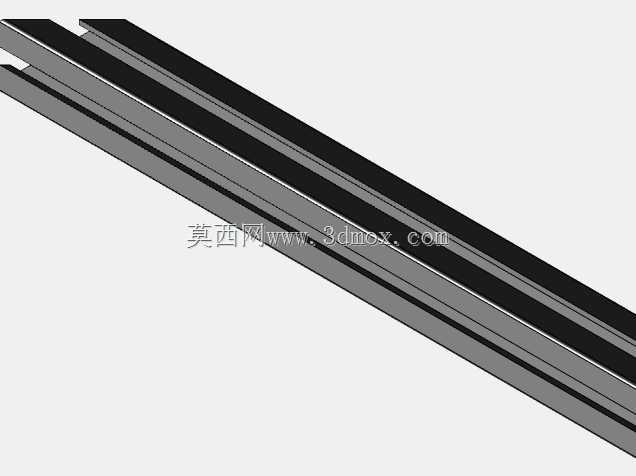

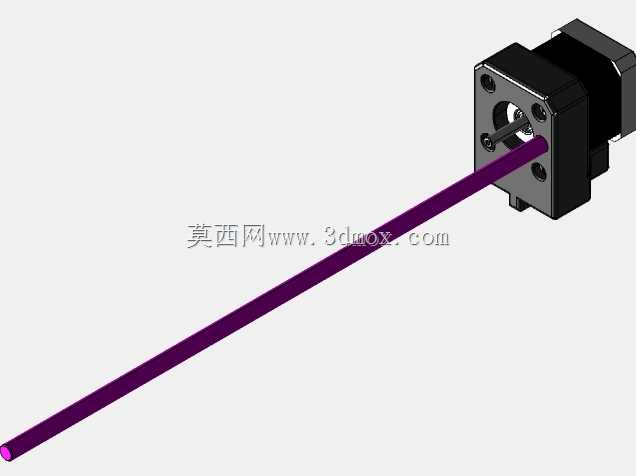

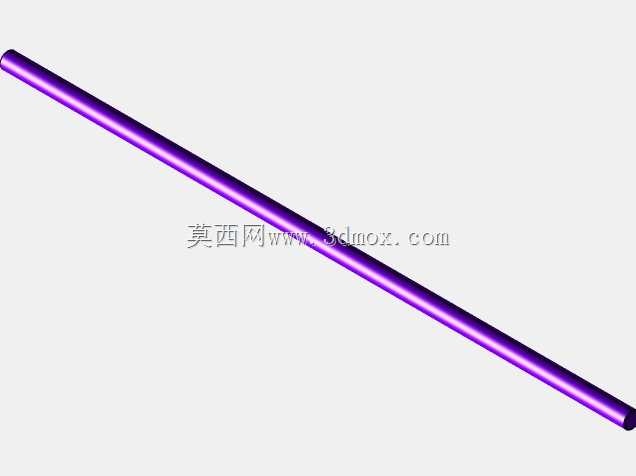

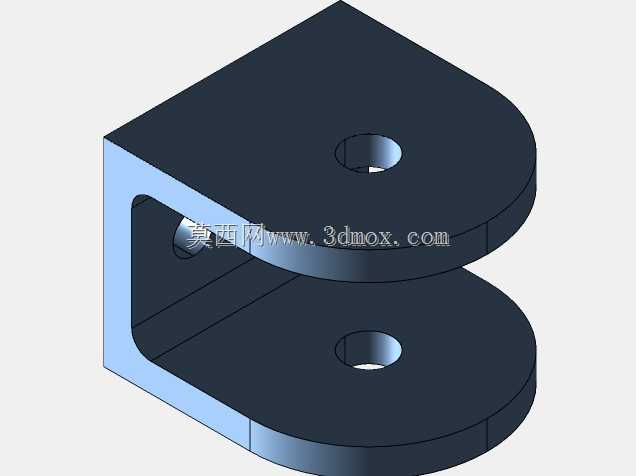

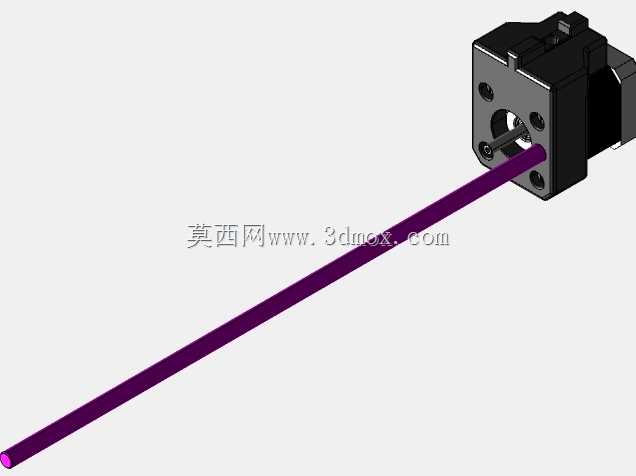

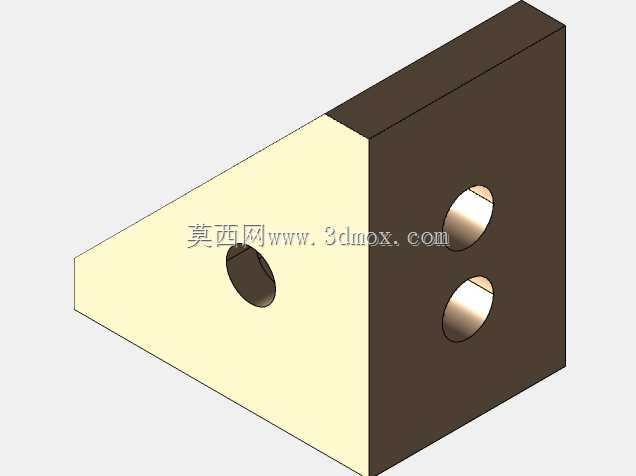

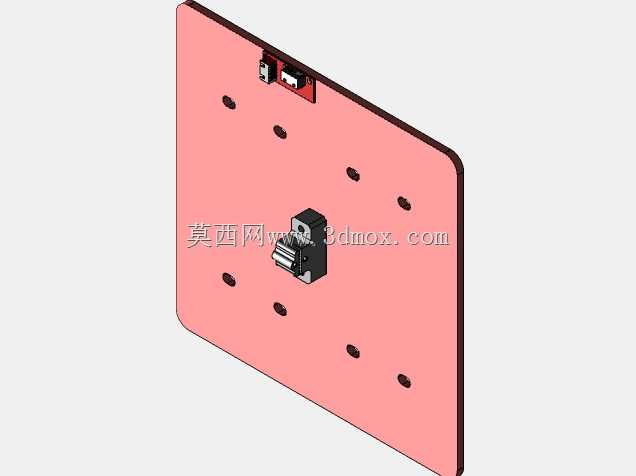

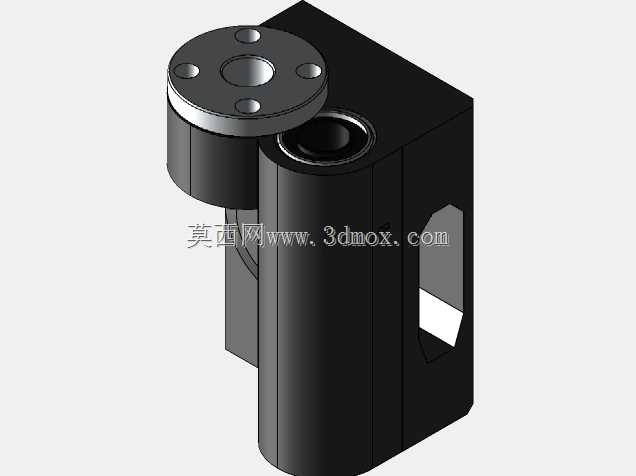

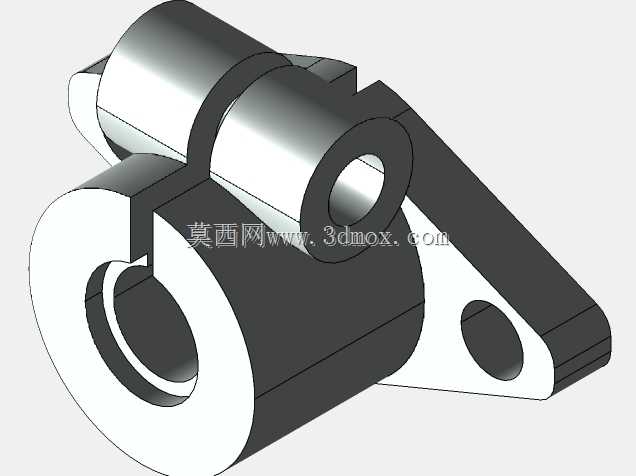

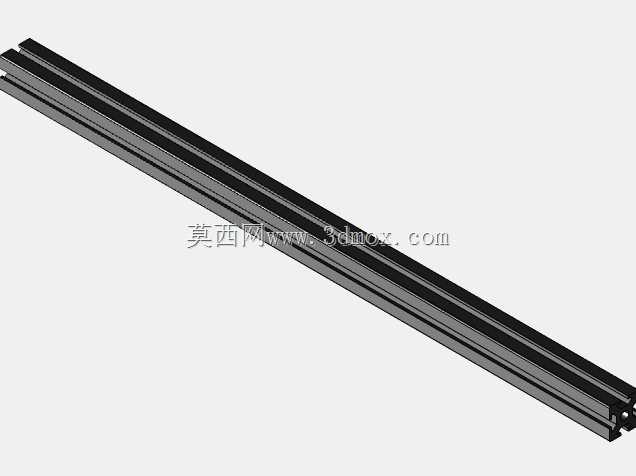

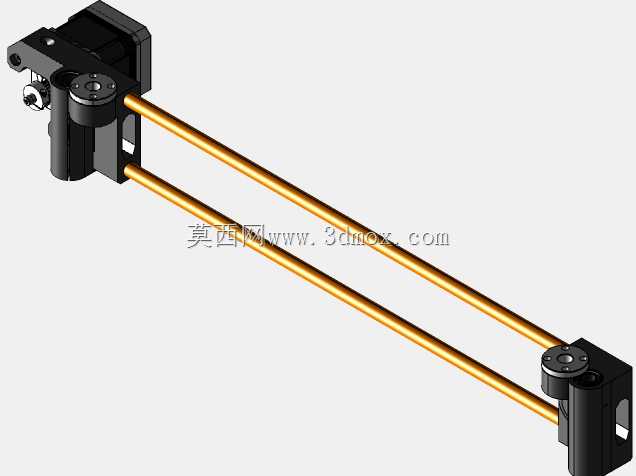

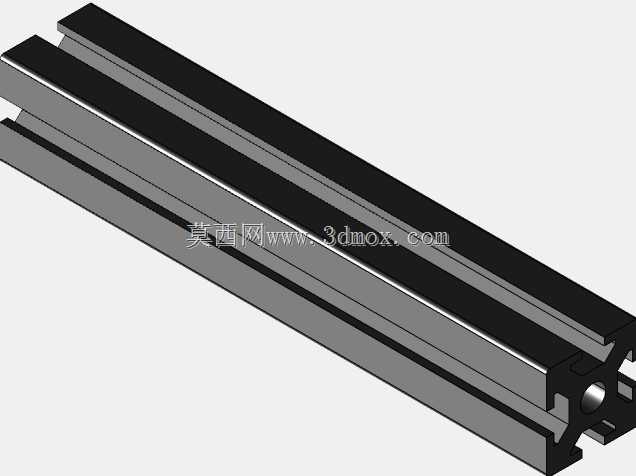

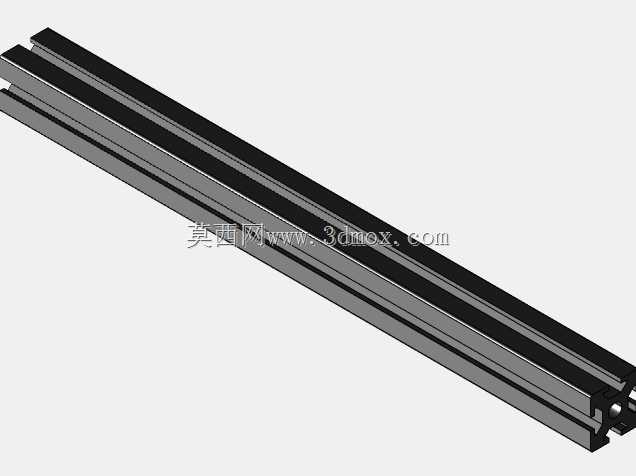

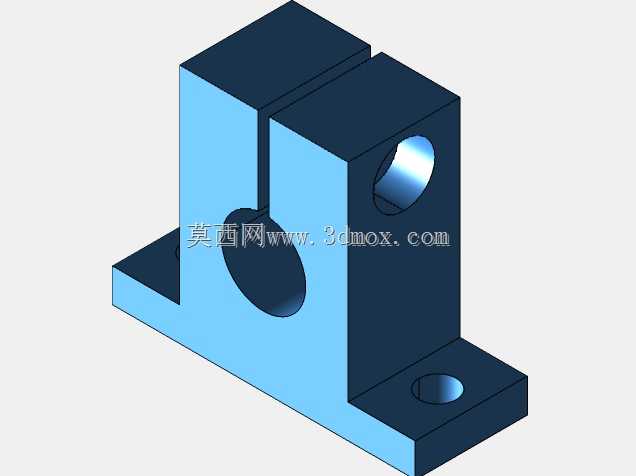

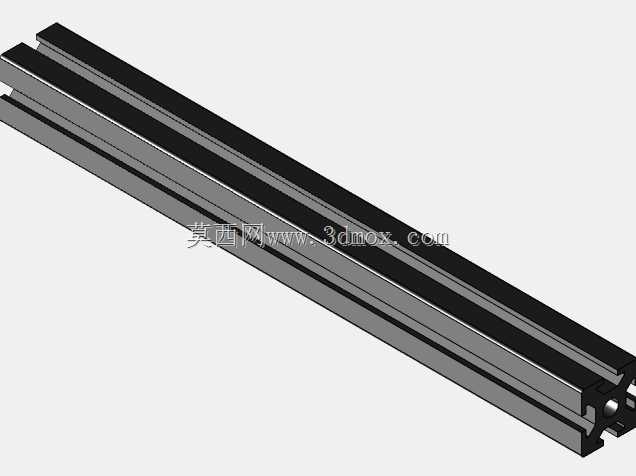

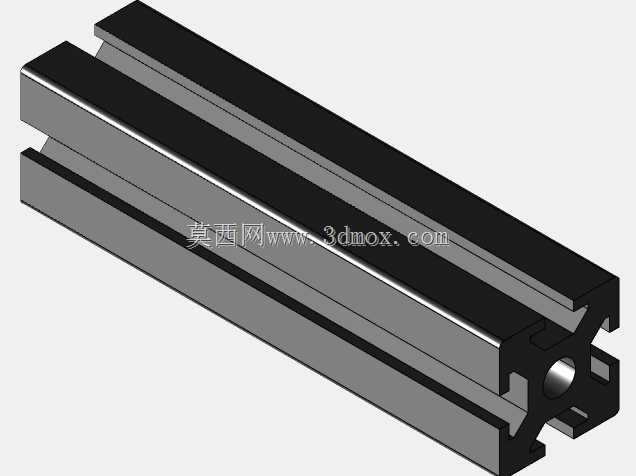

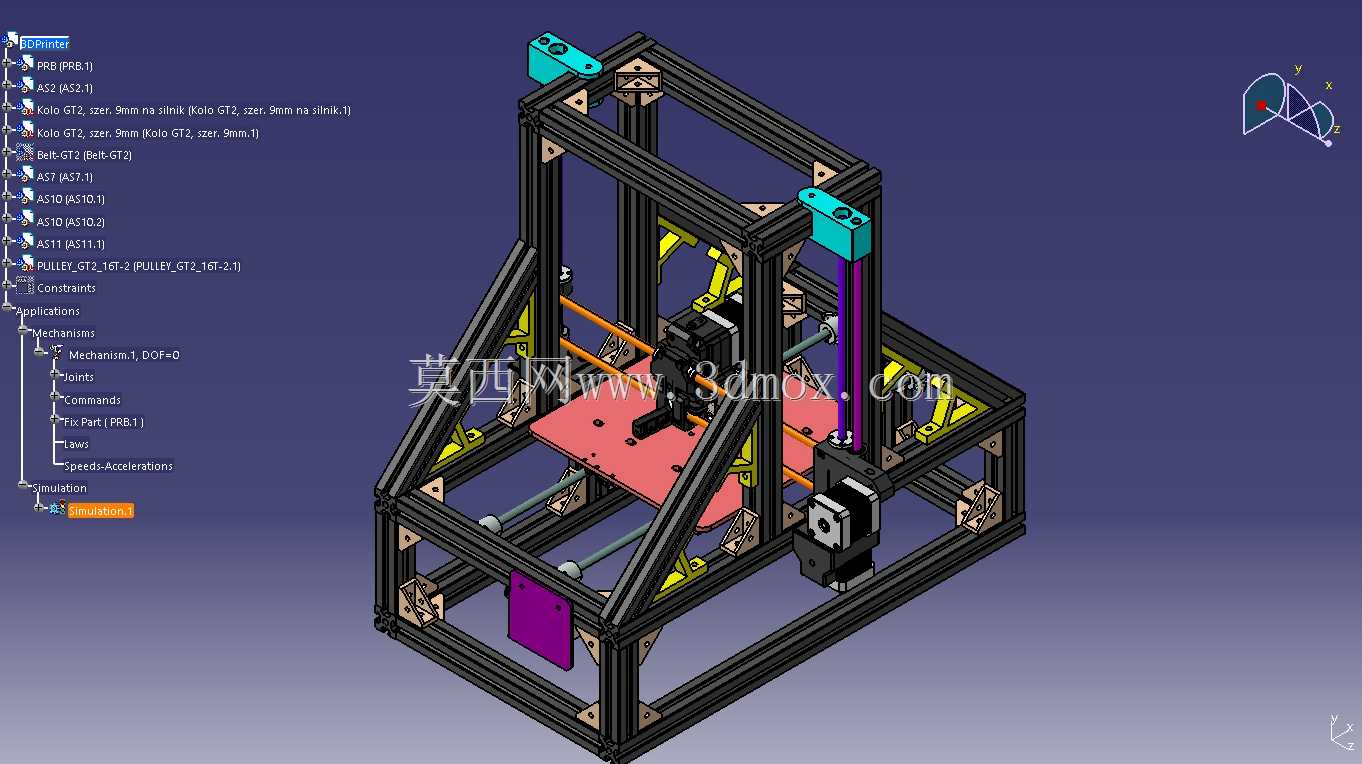

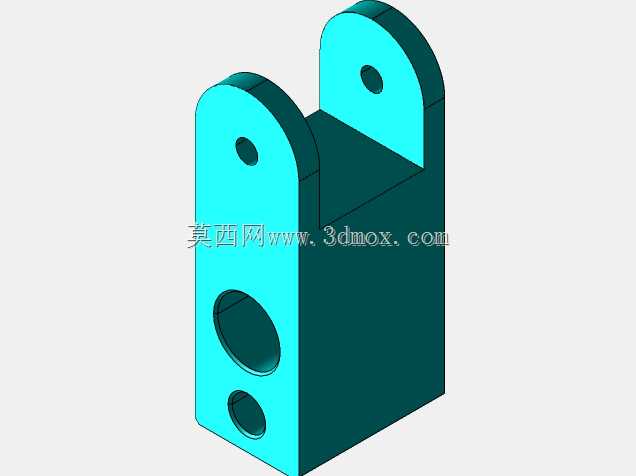

　　这款桌面级增材制造设备采用工业铝型材拼接作为主体承载框架，型材连接处采用角码与内置螺栓锁紧，无需复杂焊接工艺，装配调试阶段可灵活调整各轴的安装平行度，后期维护更换部件时拆解难度低，适配个人工作室、创客空间、职业院校实训教室等小批量定制零件制作场景，可完成PLA、ABS等常见热塑性耗材的熔融沉积成型作业，满足手板验证、教学演示、非标小零件快速打样的实际需求。设备的Z轴传动采用单根精密滚珠丝杆搭配双侧直线光轴导向的结构，丝杆安装座与型材框架的连接面预留了0.2mm的调整间隙，装配时可通过塞尺校准丝杆与光轴的平行度，避免Z轴上下运动时出现卡顿、层纹错位的问题，打印平台采用铝合金基板贴覆柔性贴膜的设计，平台下方预留了加热模块的安装位，

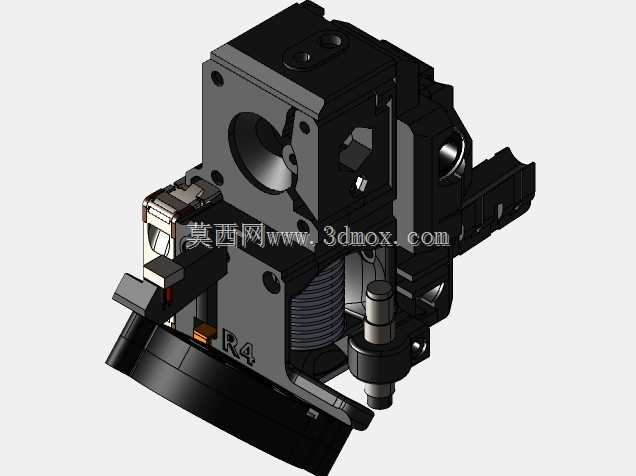

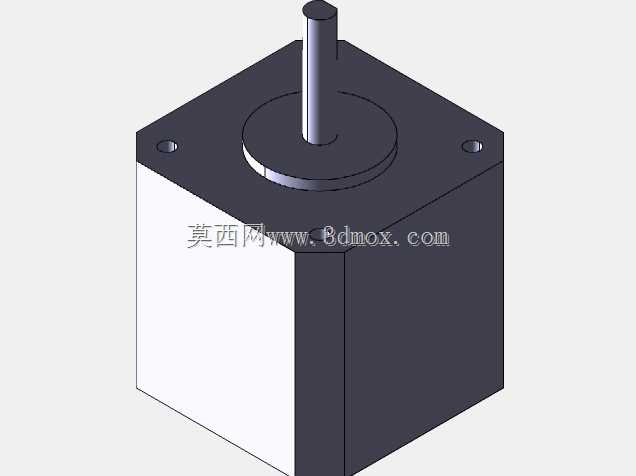

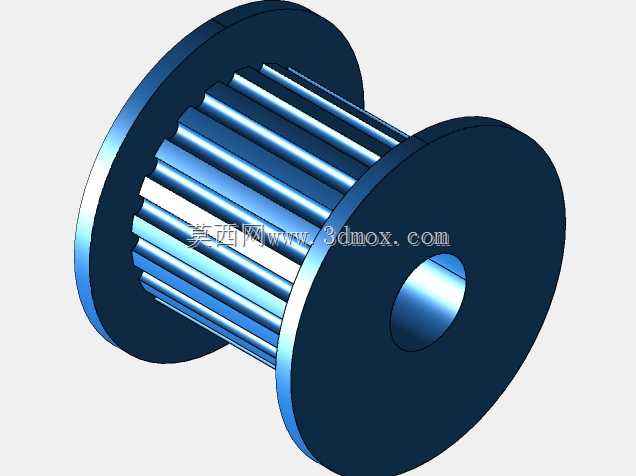

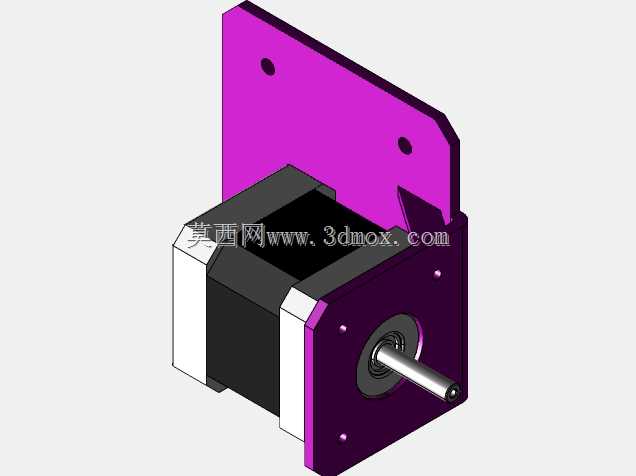

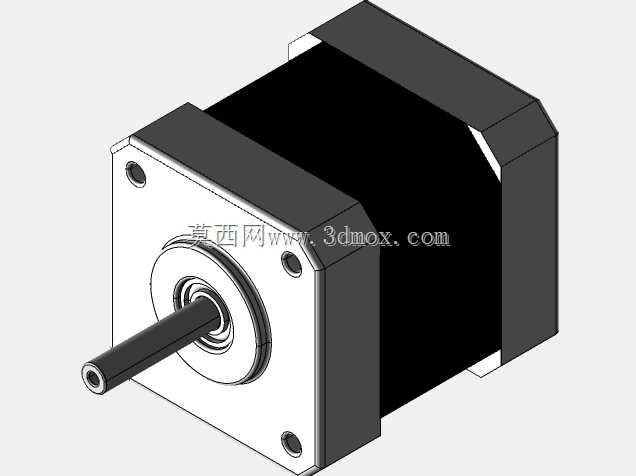

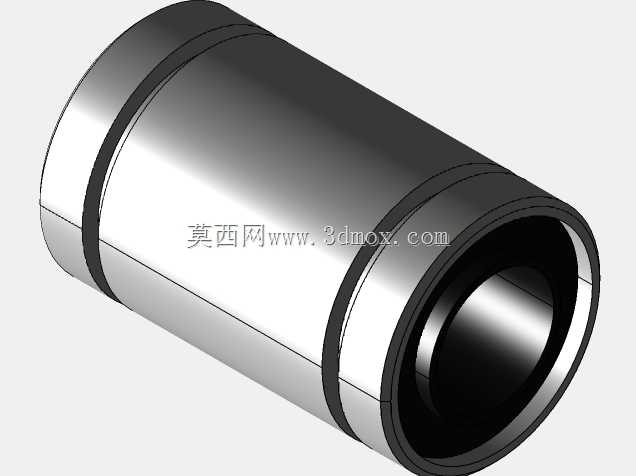

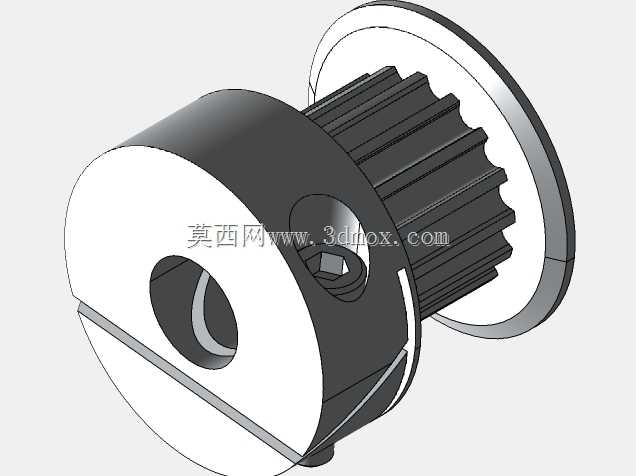

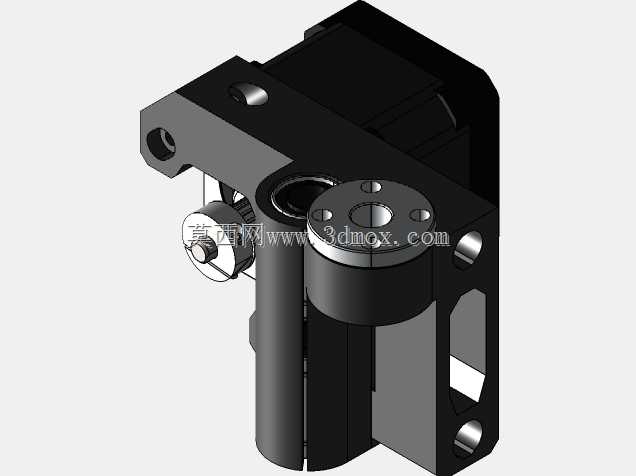

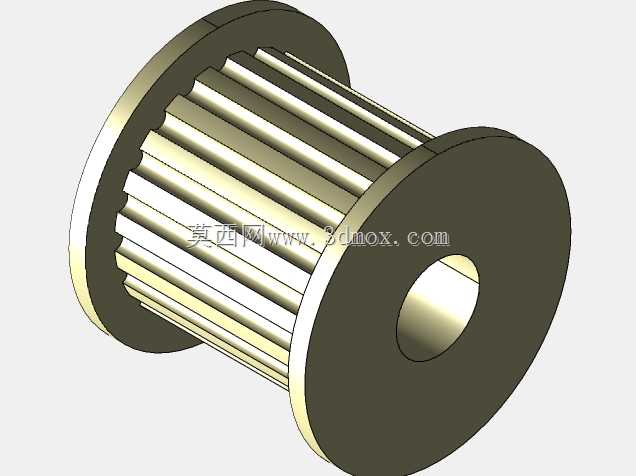

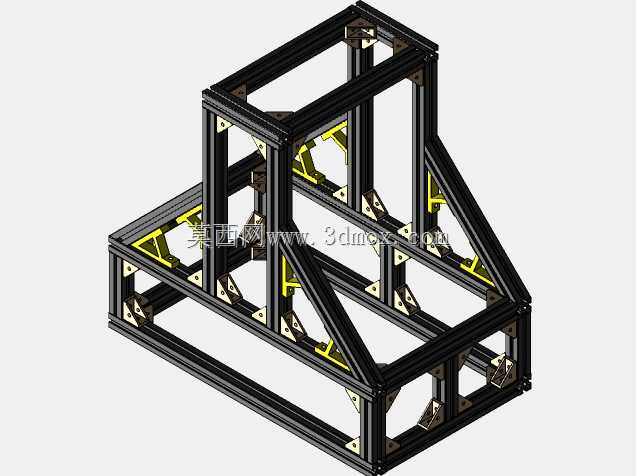

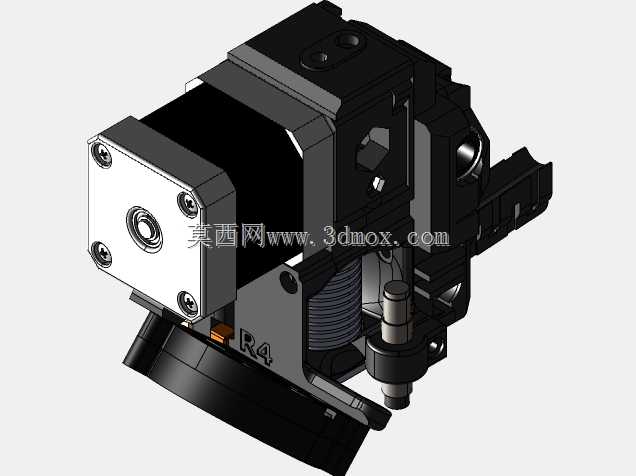

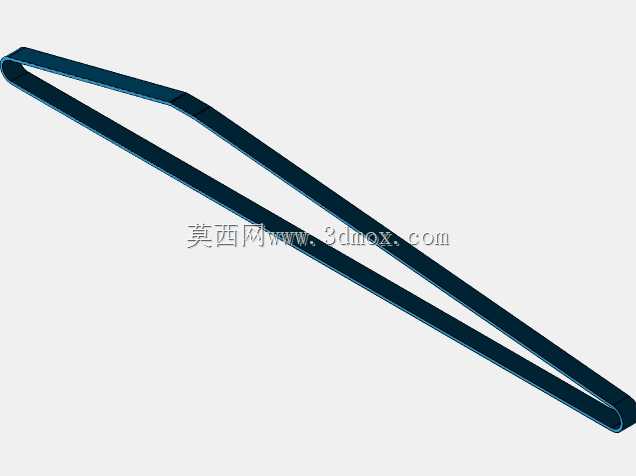

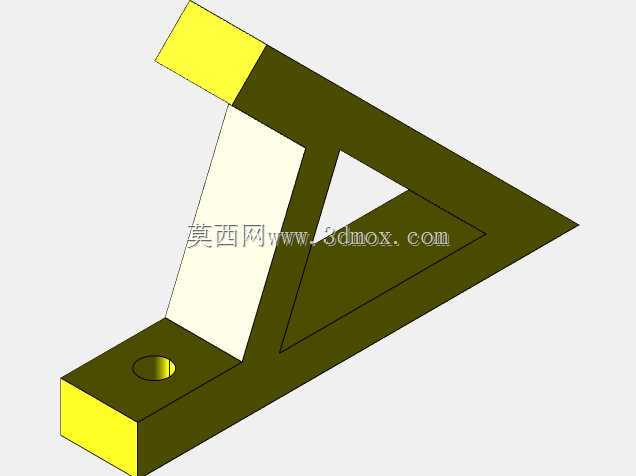

　　可根据耗材特性选配加热功能，降低大尺寸零件打印时的翘边概率。X轴与Y轴的传动采用同步带搭配线性导轨的组合，同步带张紧结构设计在型材端部的安装座上，无需拆解外罩即可通过调节螺栓调整皮带张紧力，长期使用出现皮带松弛时可快速完成张紧校准，挤出机构采用近端送料的安装布局，送丝齿轮与挤出头的距离较短，可减少耗材送料延迟，提升柔性耗材的打印适配性。框架的斜向加强筋采用同规格铝型材制作，通过角码连接在主体框架的直角位置，可抵消打印头高速运动时产生的框架共振，降低高速打印时的整机抖动幅度，提升成型面的表面质量。设备的电气安装位预留于框架底部的空腔区域，可容纳主控板、电源、步进电机驱动器等电气元件，布线时可沿铝型材的内置槽走线，

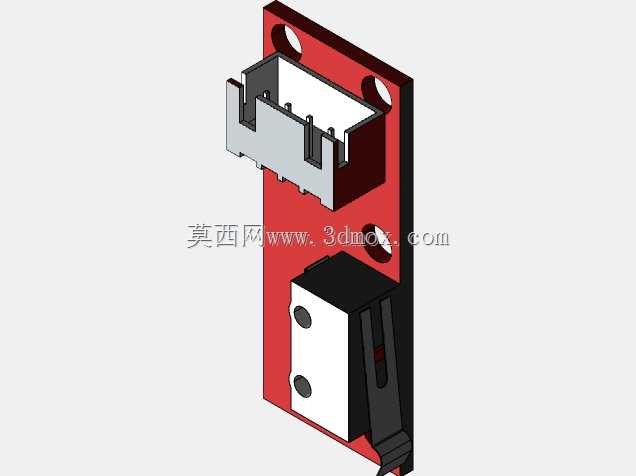

　　搭配线槽盖板实现线路的规整收纳，避免运动部件剐蹭线路引发故障。整机的安装边界适配常规桌面的摆放尺寸，无需额外定制专用工作台，底部可选配减震脚杯，调整设备水平度的同时进一步隔绝运行振动，设备的各运动轴均预留了限位开关的安装位，可实现开机自动回零的功能，降低手动调机的操作难度。
