墨斗壳体注塑成型模具结构设计

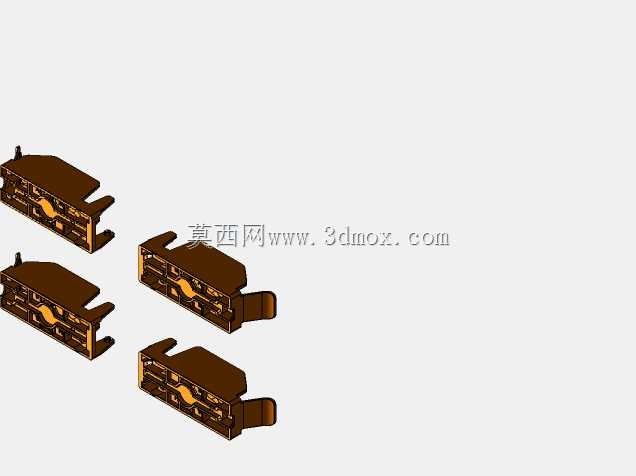

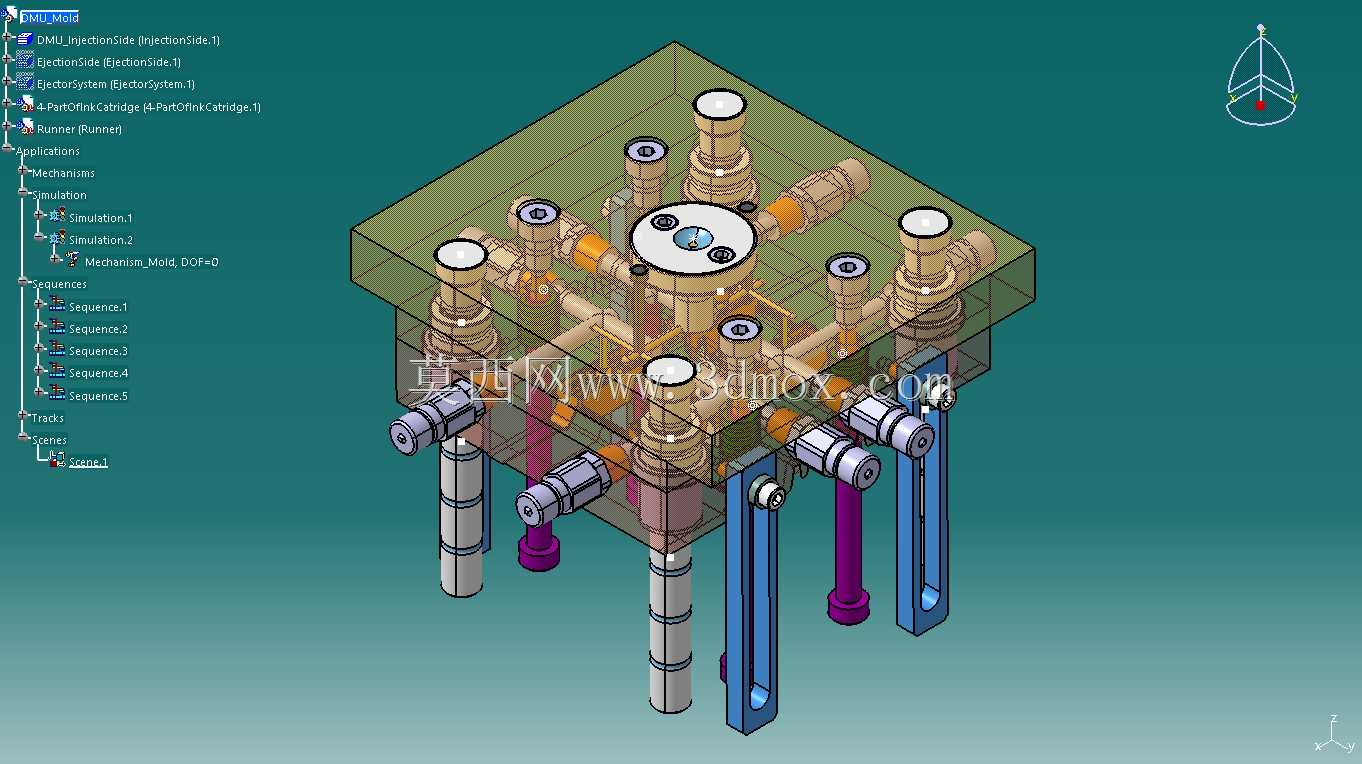

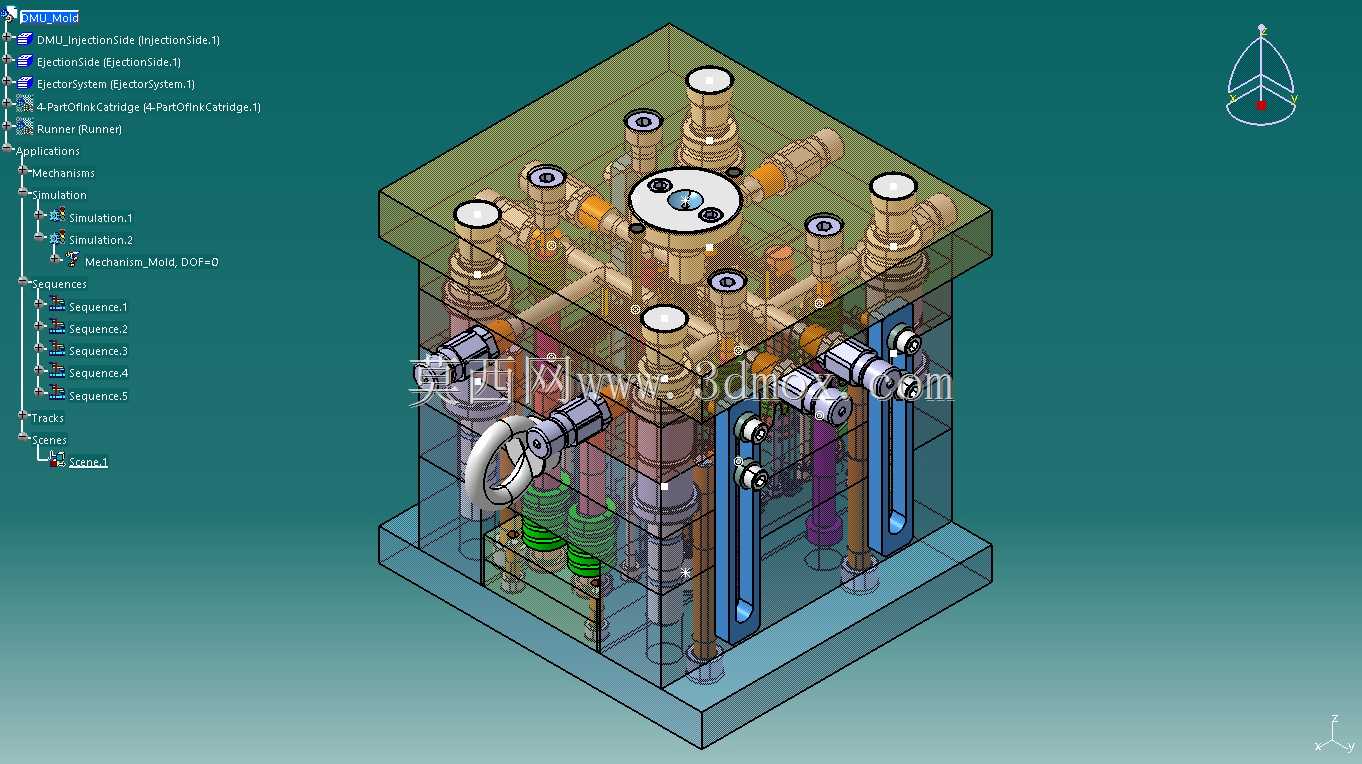

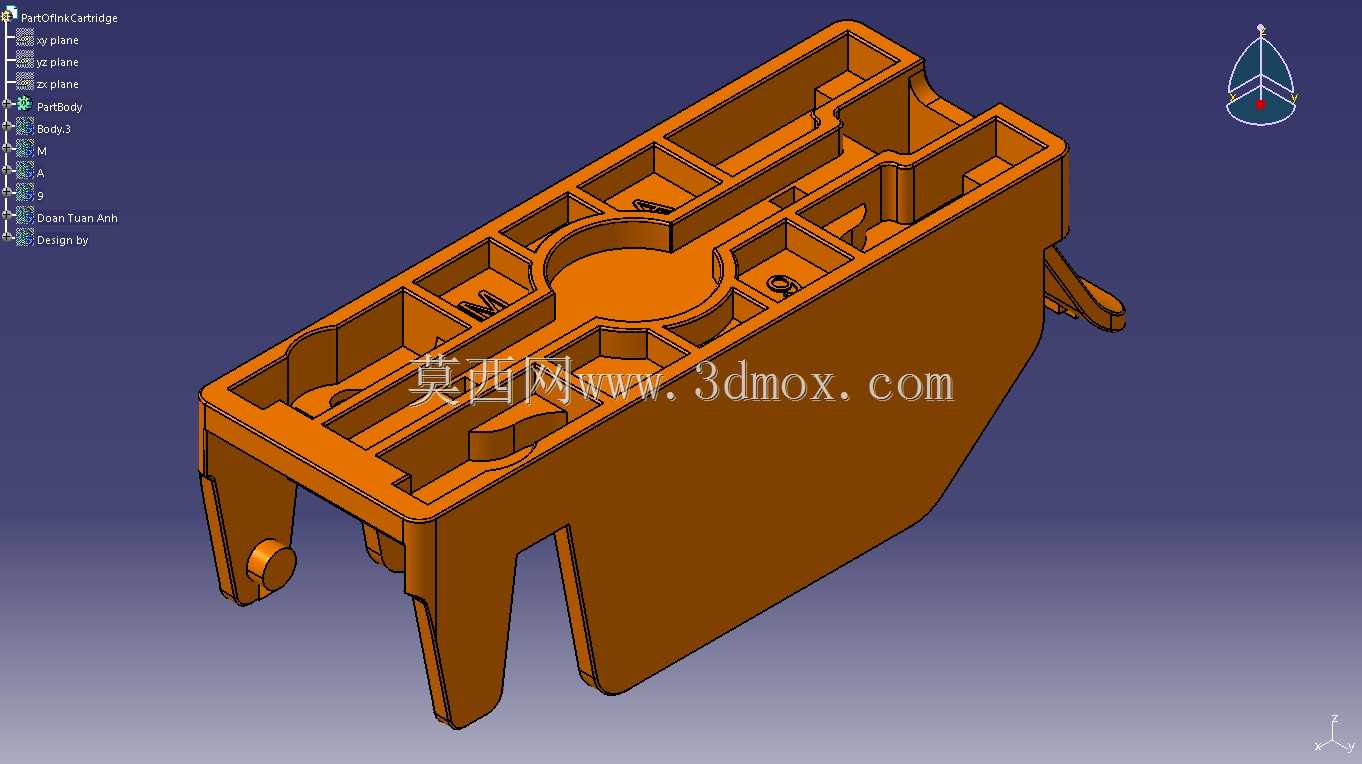

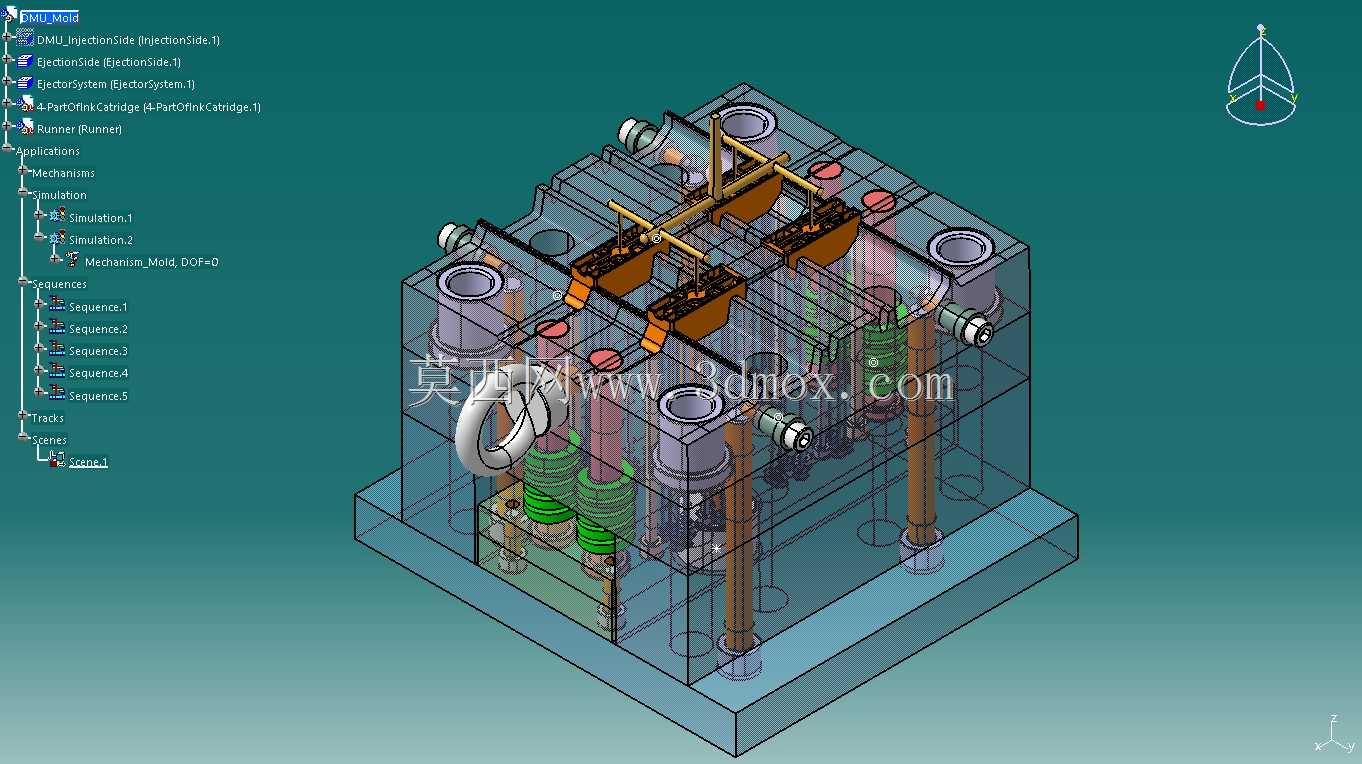

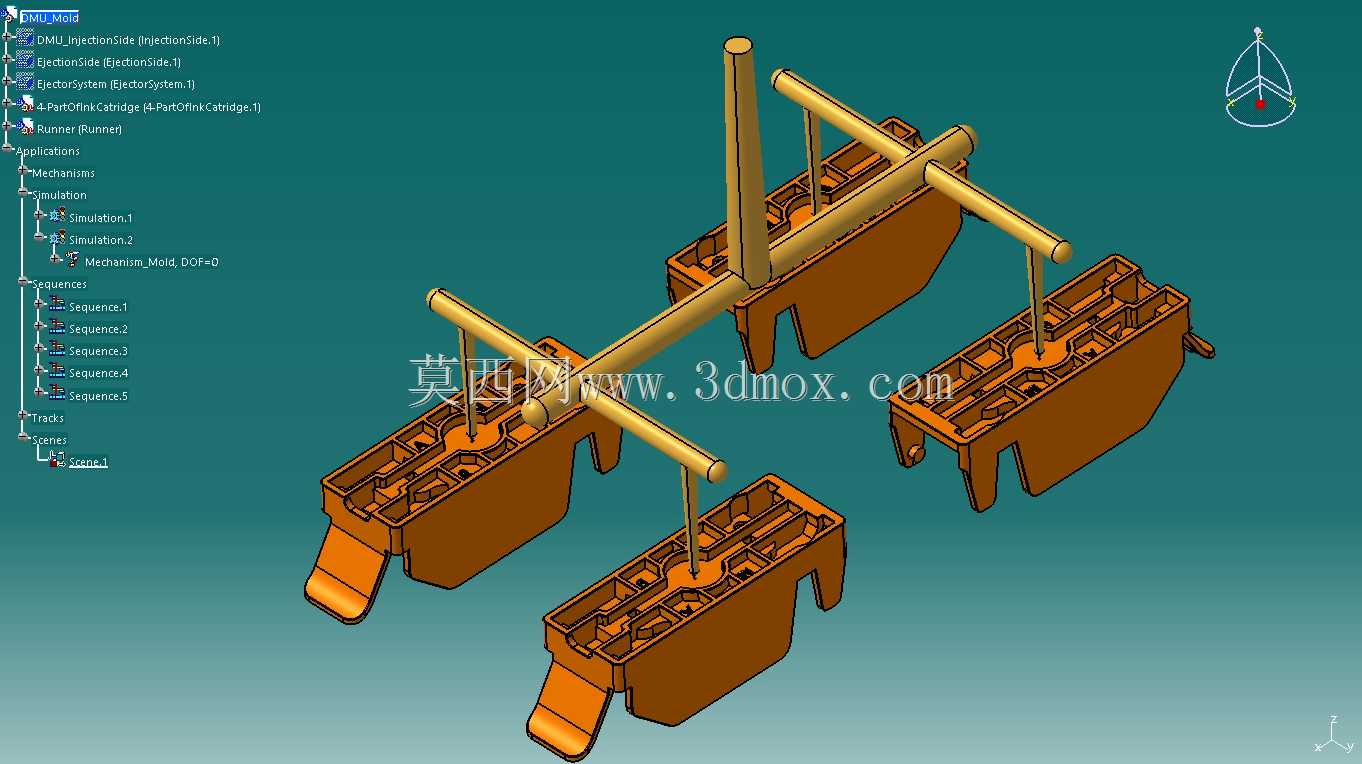

　　这套模具针对墨斗类塑胶壳体的批量注塑生产需求开发，适配卧式注塑机安装使用，整体采用标准两板模模架结构，模架长宽尺寸适配200吨级注塑机的拉杆间距，安装时可直接通过模架周侧的压板槽完成锁模固定，无需额外加工定制安装位。模具的分型面设置在墨斗壳体的最大轮廓处，确保开模后产品能顺利留于动模侧，避免粘定模导致的取件故障。浇注系统采用侧浇口进料，浇口位置选在墨斗壳体的非外观侧边，成型后去除浇口不会在产品外露面留下明显痕迹，流道采用圆形截面设计，能最大程度减少熔体输送过程中的压力损失，保证塑胶熔体填充时各型腔进料均衡。冷却系统围绕型腔与型芯均匀排布，采用直通式水路结合隔水片的组合结构，水路距离型腔壁的距离保持在1.5倍水路直径区间，

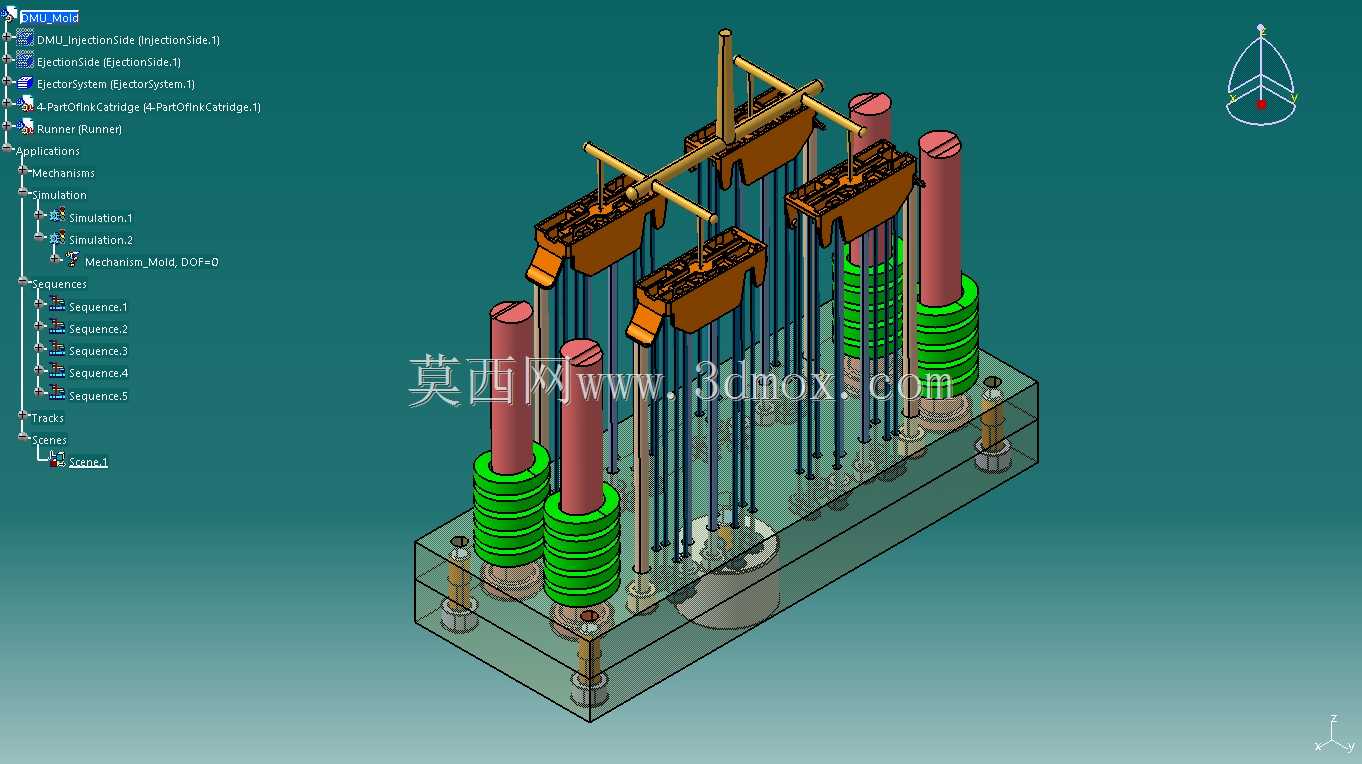

　　既保证冷却效率，又避免距离过近导致的型腔壁强度不足问题，冷却回路进出水口设置在模架底部，适配注塑机常规的冷却水接管位置，安装时无需额外调整管路走向。顶出机构采用顶针结合顶板的组合顶出方式，顶针排布位置对应墨斗壳体的加强筋、柱位等包紧力较大的区域，顶出行程经过核算，确保产品顶出后能完全脱离型芯，同时顶针端面与型芯表面齐平，避免顶出时在产品表面留下过高的顶出痕迹。模具内部的导柱导套采用标准模架配件，配合间隙控制在0.02mm以内，保证合模时的定位精度，避免长期生产过程中出现型腔错位导致的产品飞边问题。排气槽开设在分型面的熔体填充末端，槽深控制在0.02mm，既能顺利排出型腔内的空气，又不会出现溢料飞边问题。

　　整套模具的结构设计充分考虑了量产过程中的维护便利性，易损件如顶针、导套等均采用标准件，后期更换时无需重新加工定制，能有效减少停机维护时间，适配日常车间的批量连续生产需求，生产出的墨斗壳体尺寸精度能满足后续装配的公差要求，外观面无明显缩痕、熔接痕等成型缺陷。
