四缸发动机等长排气歧管结构设计

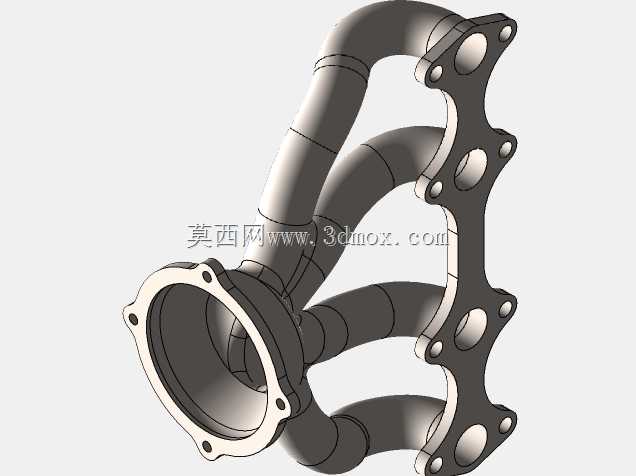

　　这款排气歧管主要适配直列四缸内燃发动机，常见于民用乘用车、小型工程机械的动力单元配套场景，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，引导至三元催化、消音器等后续排气处理单元，同时直接影响发动机的排气回压、充气效率，对动力输出曲线、尾气排放表现都有直接关联。从结构设计来看，采用了等长管路的布局思路，四个分支管路从气缸盖侧的安装法兰出发，经过多段弯曲成型后汇入同一出口端，各支管的长度差控制在极小范围内，能够让各缸排出的废气在汇集时减少干涉，避免出现排气脉冲互相干扰的问题，既可以降低高转速区间的排气阻力，也能优化低扭区间的回压特性，兼顾不同工况下的动力表现。安装边界方面，气缸盖侧的法兰采用了一体化铸铁/铸钢适配结构，

　　法兰面按照对应机型的缸盖排气口位置布置了对应的定位孔与螺栓过孔，每个排气口对应位置都做了密封贴合面设计，安装时配合金属密封垫片即可实现高温高压下的密封效果，避免废气泄漏；出口端采用圆形法兰接口，带有均匀分布的螺栓安装位，可直接对接下游排气前段管路，安装公差匹配常规量产排气系统的接口标准。管路部分的弯曲半径经过反复校核，既保证了气流的顺畅通过，减少弯折处的气流紊流损失，也规避了与发动机舱内周边部件的干涉风险，管壁厚度按照高温排气的热负荷、振动载荷要求设计，能够承受发动机长期运行时的高温冲击、以及整车运行带来的振动疲劳，避免出现开裂、漏气等失效问题。分支管路的排布充分考虑了发动机舱的布局空间，整体结构紧凑，在保证等长设计的前提下尽可能压缩了整体占用空间，不会与周边的防火墙、悬架塔顶、冷却管路等部件产生安装冲突，同时法兰的安装孔位做了定位倒角设计，方便装配时快速对位，降低产线装配的难度。
